Ricablaggio interno finali in classe D

[Davidet]

@Gici HV

Il 12/10/2022 at 19:38, Gici HV ha scritto:

Ho anch'io gli stessi finali, aspetto le tue impressioni

Ciao, visto che hai i miei stessi finali ti volevo informare che in questi giorni ho apportato una modifica molto importante che mi ha lasciato incredulo sul risultato ottenuto. Praticamente seguendo il consiglio di@ferroattivo ho eliminato i morsetti di collegamento ai diffusori e i relativi cavi ( praticamente ho tagliato con una forbice il cavo ad un millimetro dalla saldatura e ho sfilato dal foro il morsetto con attaccato il suo filo) facendo entrare poi i cavi di potenza direttamente nei finali e inserendo questi nella morsettiera verde sotto alla quale vi sono le piste dalle quali partivano i cavi. Non hai di cosa ha prodotto questa modifica a costo zero. La prima impressione è stata la potenza sonora che dire esagerata e' poco. Per un ascolto "civile" il selettore del volume devo metterlo a 9. Qualsiasi spostamento millimetrico mi produce un aumento molto importante della pressione sonora e per non avere problemi con la consorte mi devo limitare. Non ho ancora potuto fare una prova di ascolto con selettore  a 10 ma appena avrò "campo" libero lo farò ben conscio che devo stare molto attento alla vita dei miei diffusori. Come ben diceva Lucio Cededdu nella sua recensione a questi finali il rischio di far volare piccoli woofer fuori dai cestelli è veramente concreto.

Oltre a questo aspetto devo dire che ho apprezzato un maggior dettaglio ma soprattutto una  aumentata trasparenza e una maggiore dinamica. Provare per credere. Ti aggiorno su le prossime modifiche (sostituzione IEC, ricablaggio interno di alimentazione e segnale e relativo connettore.

[Gici HV]

24 minuti fa, Davidet ha scritto:

praticamente ho tagliato con una forbice il cavo ad un millimetro dalla saldatura e ho sfilato dal foro il morsetto con attaccato il suo filo

Così però diventa impossibile rivenderli..

Per quanto riguarda la potenza a me hanno già cotto 2 full range..😡

[ferroattivo]

@Davidet mi fà piacere che hai trovato beneficio collegando i cavi di potenza direttamente alla morsettiera interna dell'apparecchio, questa idea comunque all'origine è stata di @Dubleu, io la ho condiviso. In ogni caso come hai potuto appurare qualcosa succede , questo ti invoglia ad eseguire le restanti modifiche. Devi fare attenzione ma avere anche un pizzico di fortuna nella scelta del cavo di alimentazione che và dalla IEC all'interruttore, i cavi Neotech della fascia alta (Serie Soct o anche serie STDC ) sono i migliori in commercio e sono quelli che maggiormente apportano un marcato risultato sonoro, ma se non si sposano bene con la timbrica dei finali in questione ottieni un suono fin troppo preciso.

(In questi giorni ho sostituito all'interno del mio 300B (che uso per la gamma medioalta) i pur buoni cavi Ricable con dei Neotech STDC 16, in piu' ho sostituito la IEC Viborg con una Furutech FI06, ho ottenuto un suono molto piu' preciso e dettagliato , ma anche un aumento piu marcato della gamma medioalta , tanto che ad orecchio per mantenere lo stesso equilibrio di prima ho dovuto abbassare di 3 db il gain sul crossover attivo, altro che suggestioni !!)

buon divertimento

[ferroattivo]

3 minuti fa, Gici HV ha scritto:

Così però diventa impossibile rivenderli..

Be, la modifica è reversibile, nel caso basta collegare a vite ai morsetti verdi i cavi tagliati dalla pista e il finale è quasi come prima, e poi per quello che costano si puo' anche tentare, usati quanto valgono ?? Non stai modificando un apparecchio da 5000 euro!!

[Davidet]

@Gici HV

11 minuti fa, Gici HV ha scritto:

Così però diventa impossibile rivenderli

Assolutamente no. La modifica è reversibile nel senso che con una semplice saldatura rimetti gli stessi morsetti con attaccato  lo stesso cavo originario. L'unico problema è che la morsettiera verde può accogliere cavi di spessore non superiore a tre mm. Per chi come me va di Duelund (un 12+un 16)ci vai giusto giusto.

[Davidet]

@Gici HV ti dico anche che se hai cavi di potenza con sezione contenuta puoi fare la prova senza modificare nulla nel senso che lasci tutto come ora; apri i finali; infili i cavi di potenza nella morsettiera e provi. Non ti piace; non averti miglioramenti; e' psicoacustica? Bene: due giri di cacciavite e tutto torna come prima.

[Gici HV]

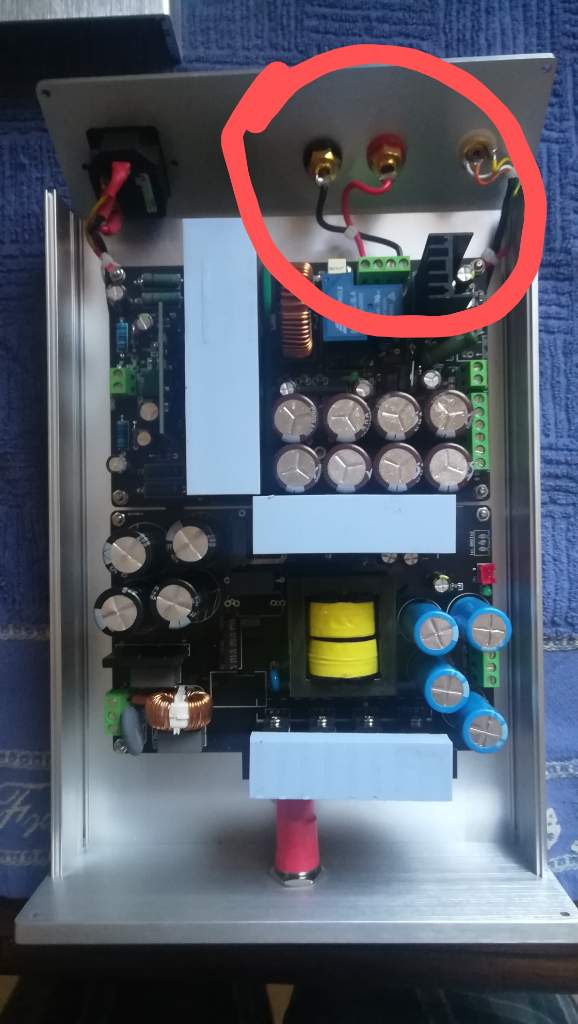

Praticamente si andrebbe direttamente con il cavo nel morsetto cerchiato?

Allora avevano ragione negli anni 70 quando i cavi di alimentazione uscivano direttamente dall'apparecchio, come nel mio Denon dp1200, e i costruttori vari di cavi erano ai primordi..🤔😁

[Gici HV]

Pensandoci bene basterebbe eliminare i connettori svitandoli e non ci sarebbe bisogno di tagliare nulla, operazione reversibile facilmente.

[Davidet]

1 ora fa, Gici HV ha scritto:

Pensandoci bene basterebbe eliminare i connettori svitandoli e non ci sarebbe bisogno di tagliare nulla, operazione reversibile facilmente.

E no! Il morsetto non viene fuori se non tagli il cavo. Comunque sia ,con una semplice saldatura rimetti tutto come era in origine. Di che ti preoccupi?

Si. Nella foto che hai pubblicato quel morsetto verde è quello dove devi infilare i cavi di potenza. Fai attenzione al rosso e al nero. Il negativo lo devi infilare, partendo da sinistra, nel secondo alloggiamento della morsettiera mentre il rosso va nell'ultimo alloggiamento. Se guardi la scheda da sotto tene accorgi e non puoi sbagliare.

[ferroattivo]

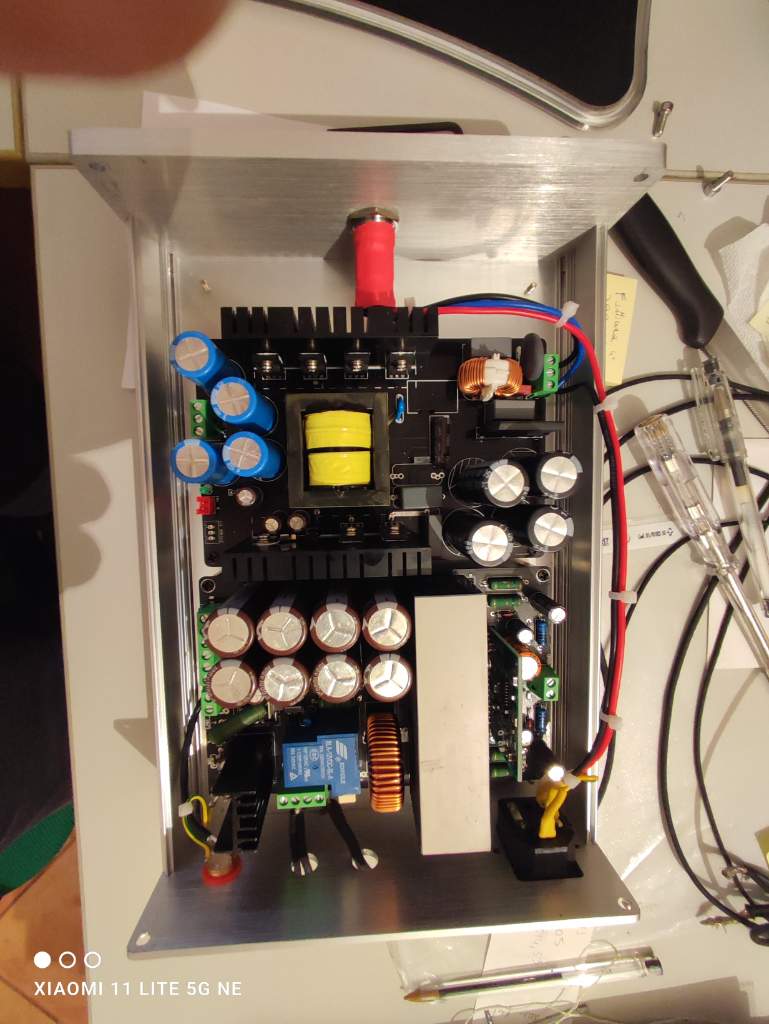

@Davidet il finale nella foto di @Gici HV è una versione diversa da quello sopra che ha i cavi dalla IEC all'interruttore. Potrebbe anche essere che i cavi sono imbullonati nella morsettiera, allora staccare cavi e connettori sarebbe anche piu' semplice.

[Davidet]

@ferroattivo si, mi sono accorto anch'io che la versione di @Gici HV era diversa dalla mia infatti vorrei chiedergli (poiché immagino stia seguendo la discussione) quando lui ha acquistato i suoi finali. Io li ho acquistati nel settembre di un anno fa.

[Davidet]

@Gici HV mi puoi fare la cortesia di fare una foto ravvicinata del cavo di segnale nella parte interna vicino al connettore? Grazie.

[Gici HV]

@Davidet a me sembrano identici, la differenza sta nel colore superiore dei dissipatori, grigi o neri.

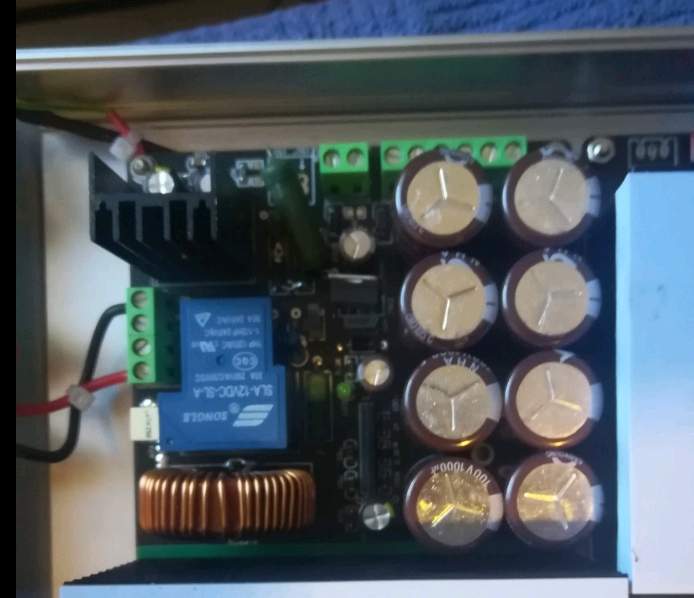

Ti posto la foto che avevo fatto per il 3d dedicato agli Zerozone (si stava cercando di capire se si poteva sostituire l'op amp, non si può), adesso non posso aprirli.

Spero si capisca qualcosa.

Le avevo postate perché i miei, come i tuoi, hanno 4 bussolotti blu (manco so come si chiamano) quelli di un altro forumer erano tutti marrone.

... dimenticavo li ho presi qui su melius in primavera, mi sembra, non ricordo il nick di chi me li ha venduti (mi scuserà)...



[Davidet]

@Gici HV Si. Hai ragione. Sono identici. I tuoi, sopra tutti i dissipatori, hanno un feltro autoadesivo. Il mio il feltro lo ha solo vicino al dissipatore vicino al pannello posteriore.

[Dubleu]

Sto "dopando" il mio 2.2,

alle alte dai 120hz a salire ho hypex nc2k ed sui woofer audiotechonology flexunits da 15" un powersoft M30D DSP. Il tutto per circa 6200watt 8ohm.

Inserisco un un terruttore 20A nella ciabatta artigianale, esco dalla ciabatta con un cavo alta gamma ed entro in uno scatolotto dove il cavo di grossa sezione si separa per alimentare i due mono hypex n2ck ed il finale M30D DSP. Saldo con mundorf e ricopro con guaina restringibile ove possibile perchè nello scatolotto inserisco i due fusibili 10A di qualità. Entro nei mono hypex  nc2k diretto ai filtri schaffer con cavo di alta qualità.

Esco dalla scheda di potenza dei nc2k diretto con doppio duelund dca16 per polo.

Sempre dallo scatolotto esco con Viablue X40 diretto al finale M30d DSP che rimarrà sempre acceso.

L'interrutotte dedicato della ciabatta accenderà il finale e sarà l'unica "via di mezzo" dal magneto termico ai finali senza spine, iec, schuko etc etc. Il powersoft M30d Dsp avrà la sua iec di uscita.

Togliere la furutech dorata dalla ciabatta, la schuko che entrava nella ciabatta, la iec del cavo, la iec del pannello, i faston da dato un ottimo guadagno. Poi se calcolo 40 euro di furutech in ciabatta, 130 euro di furutech nel cavo, 40 euro di iec con interruttore e porta fusibile, ho tolto dalla linea 210 euro di "spine" a favore di un collegamento diretto.

Dai finali addirittura ho tolto la morsettiera viablue, 65 euro la coppia.

Praticamente tolto dalla linea 340 euro di "connettori"  per migliorare.

Uso lo stesso cavo di potenza furutech, uso lo stesso cavo di interconnessione neotech.

Nulla è cambiato. Prima o poi apro il topic della mia radiolina da cucina😁

Sto ottimizzando il tutto con molta calma.

Sarà fine tuning? Ma è sempre autocostruzione.

Certamente non è versatile la mia soluzione, ma visto che ho deciso che sar l'impianto definitivo per diversi anni, non mi preoccupo più di tanto. se cambio gli hypex nc2k avrà sempre due cavi che basterà terminare con EIC per l'inserimento a pennello.

Non è da tutti, ma una volta progettato e ben assemblato i cambi futuri non sono così complicati.

Certo i finali devono essere progettati per l'accensione a monte. L'hypex che ho non avrà problemi, il powersoft è nato per alimentazioni in linea. Altri finali non è detto funzioni così.

Potrebbe essere un'idea.
