temperatura eccessiva transistors?

[BEST-GROOVE]

1 ora fa, captainsensible ha scritto:

Ma non riesci a misurare il rateo di crescita della temperatura (°C/ minuto) per 20 minuti ?

certo lo posso fare, devo solo trovare il modo di fissare la sonda della temperatura in qualche modo senza doverla tener ferma da me.


[corrado]

10 minuti fa, BEST-GROOVE ha scritto:

più che altro essendo la scheda dove sono inseriti deputata all'alimentazione e che "presumevo" non circolassero chissà quali correnti eccessive

Se non sbaglio la potenza dissipata dipende anche dalla differenza tra tensione in ingresso e tensione stabilizzata. Per esempio a parità di corrente richiesta dal carico, in un classico 78xx, maggiore è la differenza Vin Vout e maggiore sarà la potenza dissipata. @TheoTkscazziami se ho detto una fesseria.

[BEST-GROOVE]

@SHAR_BO e per tutti gli interessati  al caso ripropongo i datasheet con quanto ho a disposizione























... chi vuole approfondire rilascio lo schema elettrico dell'ampli in questione penso si possa vedere bene anche ingrandendolo.

link diretto alla pagina che si vede un pizzico più in grande e si può scaricare   https://postimg.cc/MfMmQ5Qz

[TheoTks]

13 minuti fa, corrado ha scritto:

maggiore è la differenza Vin Vout e maggiore sarà la potenza dissipata. @TheoTkscazziami se ho detto una fesseria.

no no, hai detto bene 😀

in ogni caso, in un ampli in classe ab (se è questo il caso), i tr della tensione secondaria stabilizzata scaldano in genere molto piu dei piloti (in particolare senza segnale).

[BEST-GROOVE]

15 ore fa, corrado ha scritto:

Potresti provare con qualche dissipatore alettato ma visti gli spazi la vedo dura, oppure un dissipatore unico avendo l'accortezza di isolare i case se non sono in comune.

non volevo stravolgere quanto studiato dal costruttore in termini di dissipazione; non è un problema per me quel calore se fosse normale figuriamoci  se non lo fosse lo porterei a farci dare un'occhiata da chi ha più competenza di me.



3 ore fa, TheoTks ha scritto:

in un ampli in classe ab (se è questo il caso)

si lo è.

[BEST-GROOVE]

dunque ho eseguito il test della temperatura solo sul 2SB566A (che ho sentito sempre più caldo dell'altro) in quanto la sonda a filo non volevo spostarla per la difficoltà di una collocazione stabile, ho collegato una sorgente e uno speaker per ascoltare nell'attesa qualcosa

Prima dell'accensione la sonda ha misurato sulla aletta del transistor di prova 21.7°


dopo 2 minuti    45°

dopo 4 minuti    56.8°

dopo 6 minuti    60.6°

dopo 8 minuti    62.6°

dopo 10 minuti  64.6°

dopo 12 minuti  66.2°

dopo 14 minuti  67.8°

dopo 16 minuti  68.4°

dopo 18 minuti  69.2°


a 70° il termometro si è fermato per raggiunti limiti di temperatura supportata quindi ho utilizzato uno ad infrarossi ma non mi trovo molto benein quanto basta muovere di pochissimo il braccio e la misura si sballa.


dopo 28 minuti ho rilevato una temperatura oscillante tra i 71/75° restando apparentemente stabile.

L'altro transistor (2SD476A) da alcune rilevazioni al volo è di circa 10/15° più freddo, infatti è rilevabile senza tema di smentita anche al tatto.

E' d' aiuto questa verifica per trarre qualche conclusione?

Potrebbe valere la pena per far scendere la temperatura di qualche grado sostituissi la pasta siliconica sul retro dei transistor che è su da oltre 40 anni ma non pare secca?


[pro61]

Non ho capito se la temperatura la prendi sul transistor o sul dissipatore.

Riesci a toccare il dissipatore per qualche secondo o ti scotti subito?

[captainsensible]

1 ora fa, BEST-GROOVE ha scritto:

E' d' aiuto questa verifica per trarre qualche conclusione?

Si, che la temperatura sta stabilizzandosi attorno ai 70° o poco più, nel punto in cui l'hai presa.

Onestamente penso che tu possa stare tranquillo, però se per maggiore sicurezza vuoi rinfrescare la pasta siliconica, male non fa.

Comunque sentiamo altri pareri.



CS



[BEST-GROOVE]

30 minuti fa, pro61 ha scritto:

Non ho capito se la temperatura la prendi sul transistor o sul dissipatore.

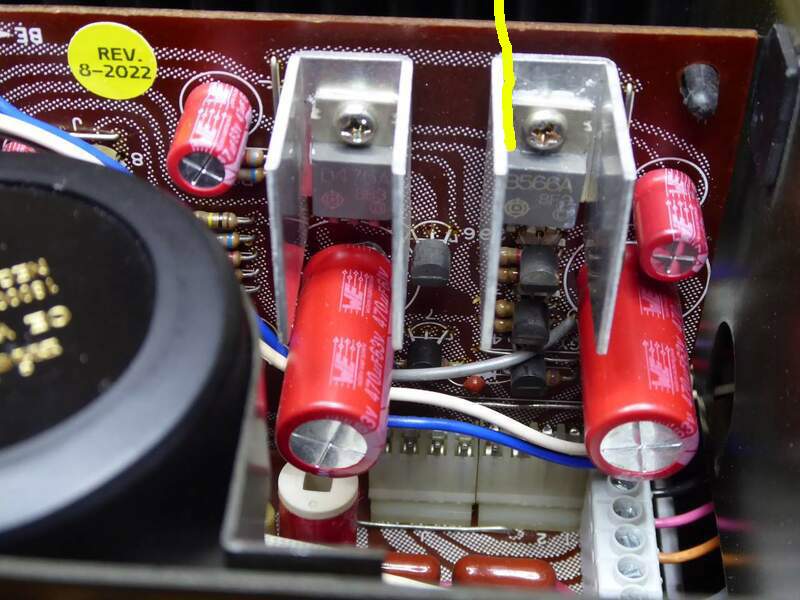

L'ho presa con la punta del sensore nell'angolo evidenzato dal segno giallo a contatto tra la aletta e la schiena metallica del transistor








30 minuti fa, pro61 ha scritto:

Riesci a toccare il dissipatore per qualche secondo o ti scotti subito?

qualche secondo arrivo a sopportare ma scottaaaaaa.

[pro61]

Se riesci a tenerci il dito sopra per 2-3 secondi, non mi preoccuperei.

[BEST-GROOVE]

5 ore fa, pro61 ha scritto:

Se riesci a tenerci il dito sopra per 2-3 secondi, non mi preoccuperei.

Beh insomma, non lo ritengo un valido test per pensare che tutto va bene

[joe845]

Non so se l'hanno già detto, ma non è che col tempo si siano mollate un po' le viti?

Comunque, essendo oggetto commerciale e funzionante, non mi preoccuperei più di tanto



G



[TheoTks]

A questo punto, o si accetta il transistor dal cuore caldo, o si misurano le tensioni in base allo schema (anche la tensione di rete è importante)e si cerca di capire se ci sia qualche assorbimento anomalo.

PS (recapping con qualche condensatore messo a "rovescio"? 😀😈)

[SHAR_BO]

7 minuti fa, TheoTks ha scritto:

(recapping con qualche condensatore messo a "rovescio"?

Sarebbe scoppiato prima quello . . .

[BEST-GROOVE]

Il 2/11/2022 at 07:04, joe845 ha scritto:

ma non è che col tempo si siano mollate un po' le viti?

No sono ok , ad ogni modo uno dei due transistor è di circa 10/15° di temperatura più bassa.

Quello che speravo e mi interessava capire avendo messo a disposizione i datasheet dei due transistor e lo schema elettrico dell'ampli sotto esame fossero stati sufficienti era trovare qualcuno che perdendo 10 minuti del suo tempo preziosissimo sapendo leggere sia lo schema che i parametri dei due transistors desse una risposta abbastanza attendibile...ma vedo che non c'è troppa voglia di impegnarsi da parte di chi potrebbe sapere, meno male che qualche anima sensibile dall'altra parte del mondo si è rivelata disponibile ad aiutarmi pur senza conoscermi.
