Riparazione binari Lima H0

[Akla]

@lufranz

vecchi 636 con le centoporte e corbellini grigio ardesia sono piu  FS



[otaner]

8 ore fa, lufranz ha scritto:

sono ancora in fase di progetto

Che misura hai in mente?



Puoi aiutarti il programma scarm http://www.scarm.info/index.php?l=it; magari già lo usi

[Membro_0022]

7 ore fa, otaner ha scritto:

Che misura hai in mente?

Misure per adesso 2.60 x 1.50 o - se riesco a recuperare un altro po' di spazio - 3 x 1.50. Ho già fatto il progetto delle due linee principali con SCARM, separandole per rientrare nei limiti della versione free.

[otaner]

Bella misura; riesci a fare raggi di curvatura ampi.

[otaner]

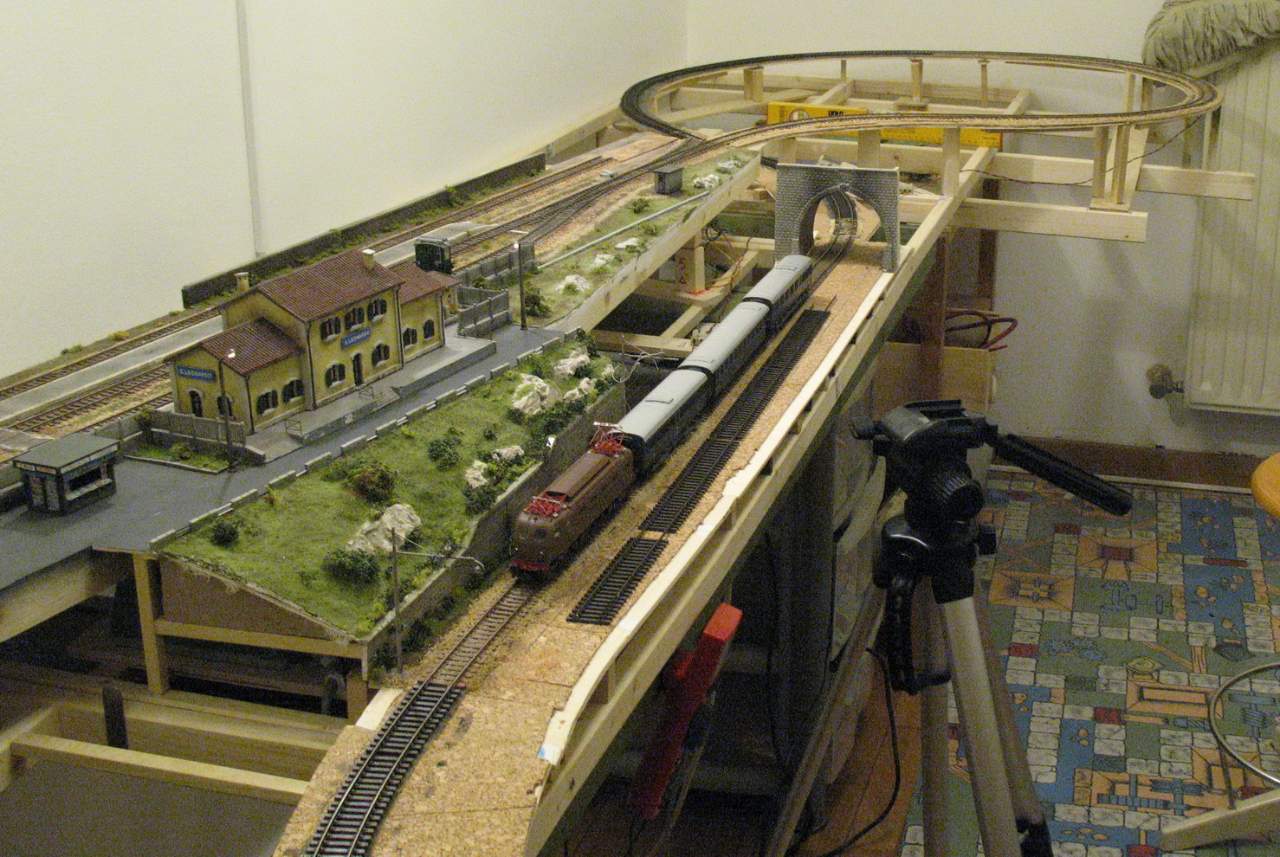

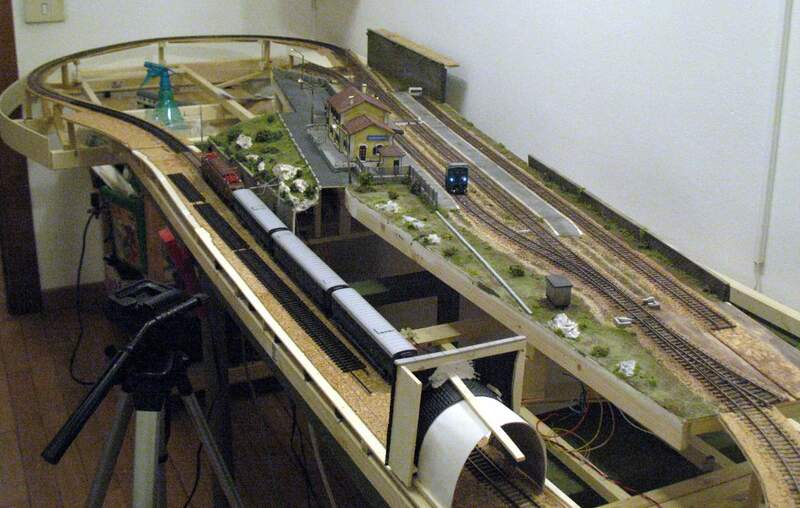

Il mio, causa spazio limitato, è 400 cm con larghezza variabile da 80 a 130.

Una cosa così; qui all'inizio.

[Membro_0022]

22 minuti fa, otaner ha scritto:

Bella misura; riesci a fare raggi di curvatura ampi.

647mm per la linea esterna, 420mm per la interna, 250 per la linea "mini".

[otaner]

nel 420mm girano giusto le centoporte.

E' difficile trovare il giusto compromesso con lo spazio a disposizione e raggi di curvatura ampi ed esteticamente piacevoli; una soluzione potrebbe essere di nascondere (montagne ect.) le curve più strette.

Ti consiglierei di usare binari flessibili così da ricreare, per quello che si può, dei raggi di curvatura variabile simil clotoide.

Vedere passare un Etr su una curva simile, magari anche con un po di inclinazione, è un spettacolo🙂

[Membro_0022]

48 minuti fa, otaner ha scritto:

Ti consiglierei di usare binari flessibili così da ricreare, per quello che si può, dei raggi di curvatura variabile simil clotoide.

L'ETR sarà confinato sulla linea esterna. Quella interna ospiterà treni con carrozze più corte (ho una GR740, una 743 e 8 Corbellini - 4 grigio e 4 catano-isabella) Rivarossi, più vari convogli merci e passeggeri Fleischmann con carri e carrozze a 2 assi)

Il problema è che il lato più piccolo è 150cm. Con le curve R647 già ne occupo più di 130, metti un binario di raddoppio esterno e un binario morto e sono già al limite.
