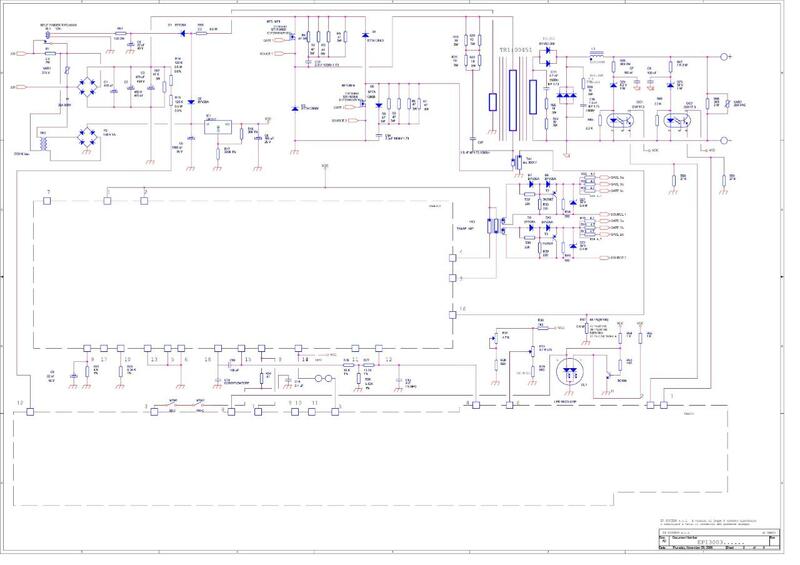

@lufranz @TheoTks sapreste dirmi la funzione di R1 in alto a sinistra in serie alla 220? Trattasi di una saldatrice ad inverter. Grazie in anticipo a chi potrà aiutarmi.


Inviato

E' collegata in serie alla rete e viene cortocircuitata da un relè alimentato da un secondario dedicato sul trasformatore dello switching di potenza. Ha quindi effetto solo quando l'inverter è spento e sull'uscita della saldatrice non c'è tensione.

Al momento dell'accensione dell'inverter, la resistenza limita la corrente assorbita fino a che la tensione ai capi del secondario di servizio non è sufficiente ad innescare il relè, dopo di che viene esclusa e la potenza va al massimo.

In sostanza ha due funzioni: limitare la corrente di carica dei condensatori da 470uF/450V in parallelo al momento dell'accensione, e fare una sorta di soft-start ogni volta che si attiva la saldatrice.





Inviato

Dovrebbe essere, ma ovviamente mi posso sbagliare, unitamente al contatto che si chiude poco dopo, uno smorzamento del transitorio di corrente di carica degli elettrolitici, che altrimenti metterebbe in crisi l'eventuale magnetotermico che precede l'apparecchio

P S ...Xpost con Lufranz
