trasformatori in serie, un dubbio

[newton]

se ho due trasformatori uguali identici 220v > 0-12v

posso unire i secondari per avere 12  0  -12v?

o devo comprare un trasformatore ad hoc?



[luke_64]

Non sono un tecnico, ma "a naso" per fare quello che dici tu prima devi raddrizzare la corrente alternata e poi ricavare la tensione con la polarità che ti serve.

[captainsensible]

@newtonSi, puoi farlo, avendo accortezza di metterli correttamente in serie.

Ottieni l'equivalente di un trafo a zero centrale (lo zero è il punto di collegamento dei due trafo).

Ciao

[corrado]

11 minuti fa, captainsensible ha scritto:

newtonSi, puoi farlo, avendo accortezza di metterli correttamente in serie.

Ottieni l'equivalente di un trafo a zero centrale (lo zero è il punto di collegamento dei due trafo).

Esatto

[walge]

devi fare attenzione a come collegare i secondari.

se fosse scritto 0-12 volt sulla etichetta e ci fossero i colori dei cavi questo aiuta molto

Ovviamente ti serve un tester



Walter

[newton]

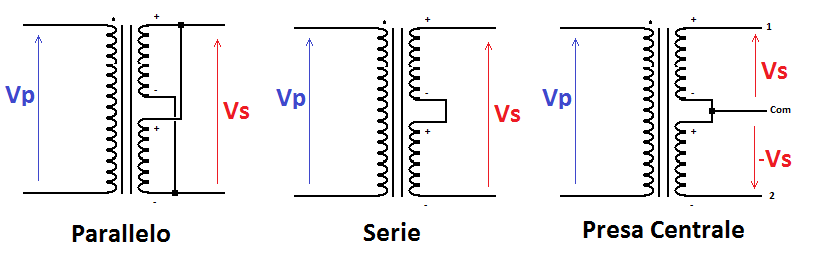

@captainsensible @corrado così, considerando 0 il tap centrale (figura 3), giusto?

[corrado]

Gli estremi poi andranno a un ponte raddrizzatore da cui preleverai le tensioni positive e negative riferite al comune dei 2 avvolgimenti. La tensione raddrizzata sarà circa un 40% in più di quella erogata dai trasformatori.

[newton]

@walge si, il tester ce l'ho.

essendo uguali identici i trasformatori cercherò di usare i secondari come nel disegno, poi misuro

@corrado

entro qua

https://www.audiophonics.fr/en/linear-regulated-psu/dual-reguled-linear-power-supply-board-lm317-337-tl431-5v-to-37v-15a-p-12221.html

[corrado]

Ah ok, non sapendo bene cosa volevi fare ho cercato di darti un indicazione di massima. Nessun problema a collegarci quella a scheda.
