Le AR 10 pigreco hanno ucciso il mio Harman/kardon?

[gimmetto]

Una richiesta di aiuto ai tecnici.

Ieri ho collegato una coppia di AR 10 pigreco al mio muletto H/K PM 650 Vxi, che ha sempre pilotato senza problemi e anche contemporaneamente (!) una coppia di AR 78 LS e 98 LS, diffusori notoriamente non facili. Alzando il voleme oltre un quarto della corsa della manopola, l'ampli entrava in protezione; riprendeva a suonare riportando la manopola sotto tale soglia. Ad un certo punto ho sentito una strana vibrazione interna e ho spento l'ampli. Ho scollegato le casse e non si accedeva più. Ho quindi aperto l'integrato e ho sostituito il fusibile bruciato (2A) con l'unico ricambio disponibile di 5A (gran cavolata!) solo per vedere se si accendeva. L'ampli si è acceso, ma purtroppo ho visto una bella folata di fumo nella zona finali (vedi foto). Il quesito è: finali morti o protezione bruciata? Nel secondo caso qual è la protezione e come sostituirla? Grazie!!!

[joe845]

Mi sembra molto strano che una coppia di diffusori abbia fritto un ampli, per toste che siano...



Si vede dove si è bruciato?



G

[gimmetto]

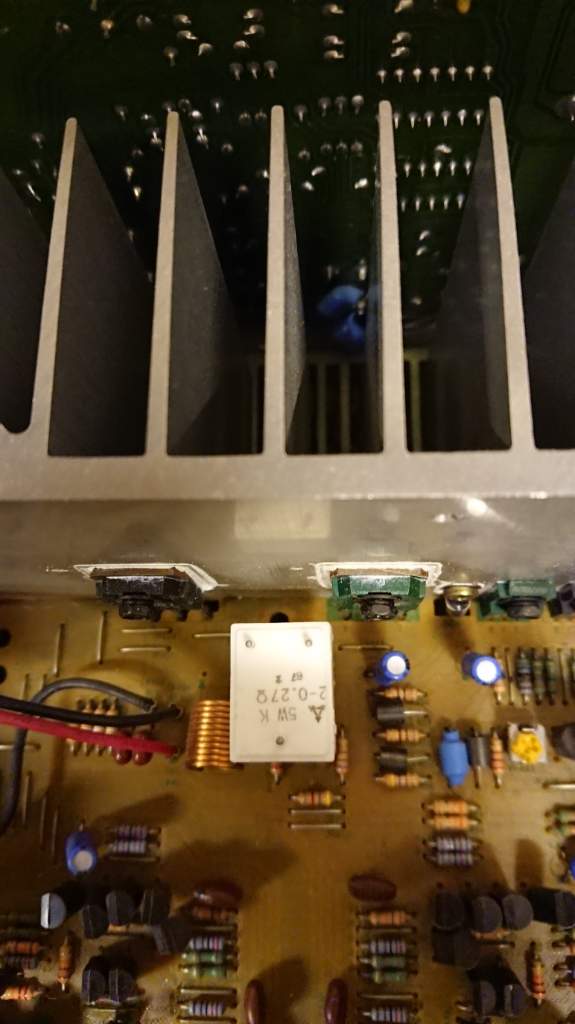

@joe845 Grazie per la risposta. Ho visto solo del fumo fuoriuscire dalla zona indicata nella foto (finali, scatoletta bianca).

[joe845]

Non riesci a fare una foto chiara

della scheda?

G

[gimmetto]

@joe845 Grazie. domani faccio una foto in campo largo.

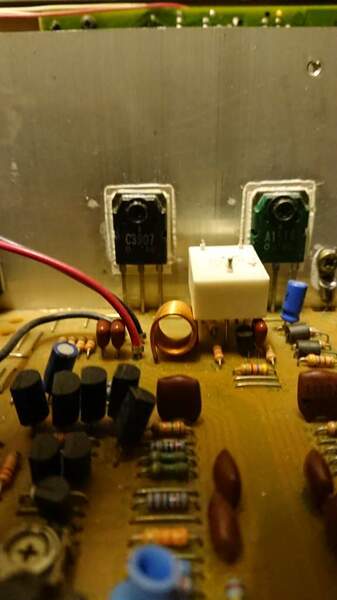

Allego la foto della zona della scheda da dove ho visto fuoriuscire il fumo.

[solitario]

La scatoletta bianca è la resistenza di emettitore, non mi sembra ci siano bruciaccature, e comunque sarebbero da controllare sia i finali, che altro, a mio modesto parere.

[joe845]

Anche a me non sembra, a occhio, che ci sia qualcosa di bruciato..

G

[gimmetto]

@solitario @joe845 Grazie per le risposte. Il fumo ahimè l'ho visto, temo per i finali... Ho rimesso il fusibile da 2 A, ho acceso l'ampli e si sente un forte ronzio dagli altoparlanti. Lo porterò dal tecnico.

[corrado]

3 minuti fa, gimmetto ha scritto:

Ho rimesso il fusibile da 2 A, ho acceso l'ampli e si sente un forte ronzio dagli altoparlanti. Lo porterò dal tecnico.

Cioè il fusibile non parte più?

[gimmetto]

@corrado Il fusibile va bene e l'amplificatore si accende; temo siano bruciati i finali.

[SHAR_BO]

Il 29/1/2023 at 12:59, gimmetto ha scritto:

Ieri ho collegato una coppia di AR 10 pigreco al mio muletto H/K PM 650 Vxi, che ha sempre pilotato senza problemi e anche contemporaneamente (!) una coppia di AR 78 LS e 98 LS,

Con 3 diffusori collegati contemporaneamente, ciascuno da 4 ohm nominali, un danno grave era inevitabile.

Occorre una bella revisione.

[stefanino]

la fumatina indicherebbe una sovracorrente



il picco di corrente puo' generare nel trafo una vibrazione (poi salta il fusibie e la vibrazione cessa)

Eviterei di fare altre prove, un ampli guasto con uscite in corto potrebbe sfondare i woofer del diffusore





[stefanino]



la fumatina indicherebbe un surriscaldamento (sovracorrente).



Alcuni materiali isolanti usati tra transistor e aletta dissipatrice degradando per eccesso di calore  "fumano".

Non necessariamente il componente defunto ha segni visibili di bruciatura

La prova con fusibile da 5 ampere credo abbia solo reso piu' visibile (fumo) il problema (probabile corto dei finali)

.





la sovracorrente puo' determinare la fusione della giunzione interna del transistor che chiude in corto la alimentazione DC con la massa. Il picco di corrente che la fusione comporta oltre a giustificare fumate varie, comporta anche un assorbimento elevato dal trafo che ha una vibrazione (poi finalmente interviene il fusibile e la vibrazione ovviamente cessa).

.

.

A buon senso i finali sono i maggiori indiziati.

.

tre considerazioni

- hai usato questo ampli con anche due coppie di casse da 4 ohm (con minimi da 3-3,5) senza problemi.

-attacchi le pigreco e le protezioi intervengono a volumi non estremi

-anche un corto in uscita non dovrebbe causare guasti se le protezioni funzionano adeguatamente.

.

Da capire se le casse (o il collegamento usato per queste) ha qualche anomalia tale da mandare in protezione l'ampli ripetutamente mandando in deriva le protezioni stesse.



Io verificherei che l'autotrasformatore o i condensatori (soprattutto lato woofer) non abbiano problemi. Il fatto che altri ampli, soprattutto quelli capaci di dare molta corrente, non abbiano problemi potrebbe avere mascherato qualche anomalia.



.

Un suggerimento: non fare piu' prove. Riaccendendo la situazione potrebbe degenerare portando ai capi delle casse qualcosa che non va bene (esempio della continua) che potrebbe danneggiare i woofer.

.



[gimmetto]

@stefanino Grazie mille per la disamina puntuale e completa. Spero le AR non abbiano problemi; un amplificatorino da 50 Euro in classe D le pilota senza problemi, ma quello che mi hai detto effettivamente non mi fa stare tranquillo.

@SHAR_BO Ovviamente le pigreco erano collegate all'ampli in esclusiva.
