Potenziometro motorizzato Alps rk 27, valida alternativa

[Membro_0021]

8 ore fa, domenico80 ha scritto:

il selettore costa oltre 100€ , al quale devi aggiungere il telecomando che , da vedere , è inguardabile

@domenico80 il selettore non c'entra con l'attenuatore di volume, da sempre è venduto a parte...poi è chiaro, se vuoi selezionare l'ingresso anche da telecomando...l'affare si complica; se vuoi un telecomando in alluminio magari scavato anche dal pieno con rivestimento in pelle di cobra è lapalissiano che costerà almeno 100€



8 ore fa, domenico80 ha scritto:

Penso che tutti i selettori siano shunt

no esistono anche i ladder con una resistenza in serie e una in parallelo...ad esempio i DACT sono ladder





[domenico80]

scusami Veidt , ma ................ quando parlo di resistenze in un controllo di volume  l'attenuatore diventa o è un selettore di resistenze

attenuatore sono quelli che hanno un andamento continuo di attenuazione , vedi gli ALPS del 3AD con contatti striscianti su una base in carbone , la serie azzurra ALPS , na monnezza x capirci o quelli a base plastica tipo i TKD

entrambi , cosa irrilevante in sè , non mi destano alcun interesse xchè intrinsecamente pregni di problematiche

x quello che sto cercando

Tornando al Milani io vedo i costi che ho postato , costo x il potenziometro da 95 a 135 € e costo x alimnetatore e telecomando x azionarlo , costo credo 125€ , ma posso sbagliare

[joe845]

@domenico80 ho capito, tu vuoi lo shunt che seleziona ogni volta una coppia di resistenze solamente.

G

[domenico80]

esatto

da esperienze , ma anche da ragioni tecniche . è inutile che ci si scervelli con circuiti e cavi .......... strani ....... , ammesso ne valga la pena , i cavi , quando l'inizio dei problemi o collo di bottiglia  genera dal volume

es

da un Alps blu , che io non sopporto proprio , come i suoi compari , passare ad un semplice partitore resistivo , con erre di pregio , beh , .......... ecco la virata costretta verso lo shunt  sia esso a relè o selettore di resistenze

Posso chiederti come hai suddivise le attenuazioni ?

con 20 step non vorrei fare kasini , ma sentire uno che ci è già passato e provata la resa

pensavo a 10 db , 6 db , poi sempre 2 db x i centrali , fino agli ultimi 2 sempre rispettivamente da 6 e poi da 10

[audio2]

ma se uno volesse sostituire il potenziometro di serie del proprio ampli è un casino ? ne vale la pena ?

chiedo.

[domenico80]

@audio2



mmmmh ,

bisogna ben capire cosa è in uso

le impedenze e cosa si vuol fare o provare

Ad ogni modo , se hai manualità e voglia , la prova percentuale è una :

sollevi il potenziometro  o scolleghi , testi il valore resistivo del potenziometro ad un certo volume che usi in genere , acquisti 2 resistenze di pregio , roba da 40 cent cadauna , fidati ! ! ........ se provi ti dico io quali ............. , e provi , una in serie la seconda a massa di segnale , uno shunt perfetto

 se hai HQ Player vien tutto più facile , ma x una prova poteresti avere interessanti riscontri , altrochè cavi e mònate simili , quelli possono aspettare

Ah , certo che ne val la pena , devi solo %lizzarla

[Membro_0021]

Il 1/4/2023 at 19:34, domenico80 ha scritto:

attenuatore sono quelli che hanno un andamento continuo di attenuazione , vedi gli ALPS del 3AD con contatti striscianti su una base in carbone , la serie azzurra ALPS , na monnezza x capirci o quelli a base plastica tipo i TKD

@domenico80 si ma anche un selettore di resistenze è un attenuatore di volume solo che lo fa senza contatto strisciante quindi è corretto dire attenuatore di volume a resistenze



1 ora fa, domenico80 ha scritto:

da un Alps blu , che io non sopporto proprio , come i suoi compari , passare ad un semplice partitore resistivo , con erre di pregio , beh , .......... ecco la virata costretta verso lo shunt  sia esso a relè o selettore di resistenze

anch'io non amo l'rk27 ma se trovi degli rk40 (oggi difficili da reperire) sono un altro pianeta e poi c'è sua maestà rk50



1 ora fa, domenico80 ha scritto:

Posso chiederti come hai suddivise le attenuazioni ?

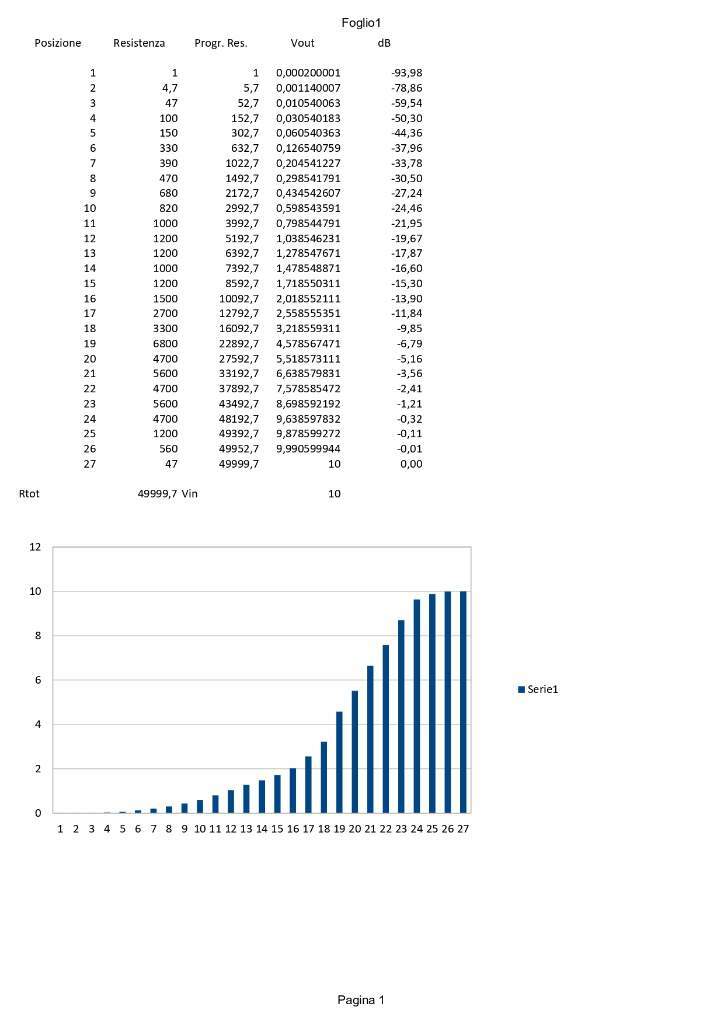

Ecco lo curva di attenuazione che mi fornì Milani (50k):





[Membro_0021]

@domenico80 puoi chiedere a Milani valori diverse di resistenze

[domenico80]

39 minuti fa, veidt ha scritto:

puoi chiedere a Milani valori diverse di resistenze

sentito stamane .......e

x educazione chiedo , a chi risponde , una voce giovane , se mi può dedicare qualche minuto ......

risposta :

< 1 massimo 2 , non oltre > ...

Ho ............. buttata giù ............ la cornetta

se li possono tenere

Telefono a Mouser e mi rispondono , da Milani mi contano i secondi ( volevo solo sapere che smd montano )

Poi , 27 step in un contenitore così piccolo , sigmifica che i contatti sono forse minori anche dei relè , ma con un'affidabilità inferiore

[domenico80]

44 minuti fa, veidt ha scritto:

Ecco lo curva di attenuazione che mi fornì Milani (50k):





saresti così gentile da postarmelo via mail o pvt ?

lo vedo male e non riescoo a scaricarlo

[Membro_0021]

6 minuti fa, domenico80 ha scritto:

sentito stamane .......e

@domenico80 manda una mail a: ufficiotecnico@gmilani.it





[Membro_0021]

8 minuti fa, domenico80 ha scritto:

saresti così gentile da postarmelo via mail o pvt ?

@domenico80 OK in pvt

[domenico80]

penso opterò x uno shunt a relè , 20 step , relè a contatti parallelati , configuraziione monofonica ......... penso che oggi sia un must e con resitenze differenziate tra quelle in serie il segnale e quelle a massa di segnale

con la mia attuale configurazione la resistenza a massa incide maggiormente rispetto a quella in serie , parliamo di dettagli e sfumature , ma ci sono .

poi dipende dal contesto , ma questo è

[walge]

Certo che di inesattezze se ne dicono a iosa.

Un selettore ( commutatore) a 24,27, 36, 48 ecc. posizoni dedicato all'uso in potenziometri di volume HA I CONTATTI STRISCIANTI.

La differenza sostanziale con i selettori per gli ingressi e' che le commutazioni sono CORTOCIRCUITANTI cioè a dire che quando sposto la posizone, il cursore mette in contatto simultaneo la posizione precedente e qualla successiva per un piccolo angolo di rotazione fino alla fine del movimento .

Se non fosse così ci sarebbero le cannonate dagli altoparlanti.

Detto ciò una soluzione raffinata è questa (ladder):

https://www.tentlabs.com/Components/page31/page31.html

e qui trovate un pò di teoria che è sempre utile sapere

http://www.vaneijndhoven.net/jos/index.html





e ribadisco questo:

https://www.hificollective.co.uk/potentiometers/tkd-2cp-2511-mc-motorised-potentiometer.html



Ritengo che il Milani sia una ottima soluzione ma per alcuni step il salto in dB tra uno e l'altro è piuttosto alto e temo che non si riesca a trovare una posizone adeguata; in questo caso la soluzione migliore sarebbe di 48 step che con un passo da 1,5 dB ( tollerabile) costante si avrebbe una attenuazione di 72 dB che è adeguata.

Ma i costi sono alti, vedi ELMA

https://www.don-audio.com/Elma-A47-High-End-Audio-Attenuator-rotary-switch

https://www.don-audio.com/Elma-Remote-Audio-Plus-kit



oppure from China

https://www.ebay.it/itm/273891151948?hash=item3fc52f504c:g:jH8AAOSwwZtdBbmH&amdata=enc%3AAQAHAAAA4Jig9GrHVqVfAK0FeAr%2BULccU81mDpS%2F6Jx0lwxtpOZrlMSes9rObc2VaWB%2F2vtLoPneW7ada%2B6HkRx6Syu%2FsQ%2FU6z7F%2BHsK1Ee1NbHTT3odt9Ap%2F41YW0WuDCVZvC7gMk0Z40LkFaoLBaSM6P3xh0SHKe8kd9P5G6oU4Ft5qV3khdjpfJPdFmRCHbOW%2FzL2Bqln4zHqIlnDLbogFmhoVfgABYe%2FTlZlSNNH9mODiE8N5yyqHZXQ4fmKszPbGWI4u93hBO8IYza5rbfj35paGSmWYtE1awmqDeS%2FW9kHJRYL|tkp%3ABFBMlMnAielh

[domenico80]

- il Cinese è un classico , implementato come sempre , cioè la matrice di relays

- gli Elma , a parte i costi del telecomandabile , hanno il limite delle resistenze smd , non xchè tali , ma xchè non sono della qualità che pretendo , qualità che in un attenuatore ritengo basilare, essendo la gestione del volume alla base di qualsiasi elettronica , sia pre o sistemi passivi o sistemi integrati con la gestione del volume  ( chiaro , se ho una elettronica bolsa un volume vale l'altro )

- il tkd è un attenuatore continuo che , a differenza del solito aLPS azzurro , impiega , come materiale sul quale scorrono i pattini , un tipo di plastica piuttosto del carbone , sempre rispetto all'ALPS : ALPS e TDK offrono l'attenuazione continua , ma hanno un supporto che io giudico , da confronti , sfavorevole rispetto i selettori

- il Tent Labs basa su una matrice di resistenze selezionate tramite relè e , attenuando a step di 1 db , ci sono gli ovvi 6 relè con 12 resistenze , ma stavolta sembra che chi lo ha pensato , almeno a vedere dalle foto , abbia ritenuto importanti le resistenze impiegate , e vorrei ben vedere

Quindi il mio riassunto è questo:

- Relè :

evitare la matrice xchè x alcuni valori di attenuazione posso aver in linea il segnale tutti i contatti dei relè e tutte le resistenze.

Detto questo mi rimane lo shunt ;

ma uno shunt estremizzato , pensato x step da 1 db , da 0 a 64 , richiede l'impiego di 64 relè canale , 128 , se voglio , come pretendo , almeno parallelare i contatti doppi dei relè.

Ma una PCB simile assume dimensioni importanti con il segnale che se ne scorrazza ovunque , in gergo

Ma noi , in genere , con quale attenuazione ascoltiamo ?

ecco , quindi i 20 o 22 step pensati non progressivi
