Help - Schede finali in classe D (tipo Zero Zone) che non si accendono

[andrea7617]

Buongiorno,

sto assemblando dei finali mono in classe D come gli Zero Zone.

Ho acquistato la scheda finale che può essere alimentata con tensione min 65 e max 80 V. Ho preso un alimentatore con tensione DC di 70 V (misurata a vuoto 69 V).

Ho fatto tutti i collegamenti, verifiche, accendo e va solo l'alimentazione...

La scheda finale rimane spenta, non scatta nemmeno il relè e non si illumina il led.

Ho testato entrambe le schede scambiando anche gli alimentatori ed il risultato è sempre lo stesso...

Cosa può essere?

Schede danneggiate?

Tensione di alimentazione DC troppo bassa?

Grazie in anticipo per i contributi

[corrado]

Avrai sbagliato qualche collegamento, mi sembra strano 2 schede rotte.

[andrea7617]

@corrado ma no, sono tre fili da portare dall'alimentazione alla scheda finale: V+ GND e V-

[maxgazebo]

@andrea7617 credo sia necessario postare qualche foto dell'alimentatore e della scheda finale, marca, modello...così è troppo generico per capire cosa può essere...che entrambe le schede siano difettose è molto strano

[fauntleroy]

Non conosco le schede in questione, ma non è che ci sia qualche pin da portare a gnd o a una qualche tensione?

Negli hypex c'è un pin che va tenuto basso.

Anche a me sembra strano che entrambe le schede siano guaste.

[andrea7617]

@maxgazebo @fauntleroy

La scheda finale è quella usata sugli ZeroZone ed è questa

https://it.aliexpress.com/i/32873549833.html



La scheda di alimentazione è questa con tensione DC 70V

https://it.aliexpress.com/item/32917489810.html?spm=a2g0o.detail.1000023.13.50507cccT7S8QY&gatewayAdapt=glo2ita



Come collegamenti ho fatto questi:

- da AC 220 V ho portato la fase ed il neutro alla scheda di alimentazione. La terra l'ho collegata al cabinet

- dall'alimentazione, lato DC, ho collegato i V+, GND e V- ai rispettivi morsetti V+, GND e V- della scheda di potenza.



Accendo e si alimenta solo la scheda di alimentazione, controllato le tensioni siamo a 69 V ma la scheda finale IRS2092 rimane spenta, non scatta il relè.



Poi chiaramente ho fatto i cablaggi di diffusori e ingresso audio

[maxgazebo]

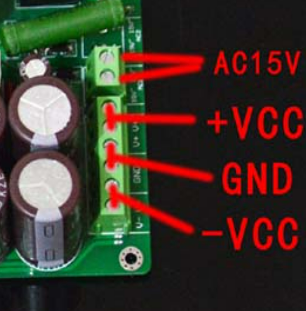

Credo che questa scheda abbia bisogno anche di un 15V AC per alimentare la sezione protezione e relè di uscita...vedi un attimo a fianco ai morsetti DC principal dove hai collegato l'alimentatore devi collegare credo anche un AC 15V

[maxgazebo]

[andrea7617]

@maxgazebo si, ti confermo che c'è, 15 V

e sull'alimentazione c'è anche il morsetto 15V

[andrea7617]

@maxgazebo quello quindi è un ingresso 15V? Lo avevo interpretato come un'uscita per alimentare qualcosa...

[maxgazebo]

@andrea7617 no è un ingresso, l'alimentatore sembra abbia una uscita ausiliaria 15V DC, prova a collegarla

[corrado]

Leggendo la descrizione della scheda su aliexpress si capisce che ha bisogno anche di quei 15 volt.

[andrea7617]

@maxgazebo ti ringrazio.

Purtroppo gli ZeroZone sono cablati dal sotto e questo collegamento me l'ero perso!!!

Per fortuna a casa ho tutti i morsetti corretti per fare questo collegamento!

[andrea7617]

@maxgazebo ti ringrazio.

Purtroppo gli ZeroZone sono cablati dal sotto e questo collegamento me l'ero perso!!!

Per fortuna a casa ho tutti i morsetti corretti per fare questo collegamento!

[andrea7617]

Ho trovato una foto sul 3d degli zerozone.

Si vede il collegamento 15V accanto ai V+ GND e V-

@maxgazebo Nel sito Aliexpress si parla di 15V AC ma sono AC o DC?. Sull'alimentazione ho un'uscita 0-15V che sono DC...?



[maxgazebo]

Diciamo che se hai 15V DC continui e li colleghi dove servono 15V AC alternati è perchè poi la prima parte di circuito ci sarà un ponte raddrizzatore, per cui se colleghi 15V continui funziona tranquillamente

Anche perchè sicuramente tale tensione passa poi per uno stabilizzatore, tipo 7812 o simile, che stabilizza i 15V

[corrado]

@maxgazebo infatti sulla scheda dopo la morsettiera dei 15 volt si vede un integrato in formato TO220 e sulla scheda si legge 78 qualcosa.

@andrea7617 quelle saldature non mi piacciono per niente.

[maxgazebo]

1 minuto fa, corrado ha scritto:

@andrea7617 quelle saldature non mi piacciono per niente.

Si, fanno schifo...ma non le ha fatte lui mi sembra aver capito, è una foto degli ZZone smontati
