Akai Gx75 mkII , non finisce mai di stupirmi.

[ediate]

12 ore fa, claudiozambelli ha scritto:

Penso che i Wima (quelli rossi ) siano perfetti , cosa dici ?

Claudio, li useresti per sostituire C501 e C502? Te lo chiedo perchè anche io ho il 75MkII, anche se non l'ho mai aperto...

Eventualmente, su quale sito reperirli? Grazie

[ediate]

@lufranz

22 ore fa, lufranz ha scritto:

se una volta tarata la macchina su una data cassetta la taratura resta stabile probabilmente la trazione c'entra poco, viceversa se la macchina si stara in breve tempo, magari passando da play-fwd-rew-play o estraendo la cassetta e inserendone un'altra dello stesso tipo, la possibilità che ci sia un problema di trazione non è da scartare.

Io sono nella prima situazione; mi "lamento" del fatto che, spesso, per tarare un nastro sul bias (ad esempio), pur mettendo la manopola del bias al massimo verso sinistra (diminuzione del bias) non riesco comunque a portare il meter su "0", ma rimane parecchio sotto, indicando che, teoricamente, il nastro dovrebbe essere in situazione di "overbias" e quindi con pochi alti. In realtà, registrando, è quasi tutto perfetto. Non capisco proprio...

[claudiozambelli]

11 ore fa, ediate ha scritto:

Eventualmente, su quale sito reperirli? Grazie

Ediate io li ho trovato sul sito di Mouser :

https://www.mouser.it/c/passive-components/capacitors/film-capacitors/?q=wima 22uf 10v&voltage rating dc=63 VDC&NewSearch=1



non sono proprio economicissimi , ma loro hanno la quasi totalità dell'elettronica presente a componenti passivi sul mercato considerando che la spedizione ( loro usano fedex) costa 16 euro , sono velicissimi ma se non devi acquistare altro x 2 condensatori l'acquisto è caro.

Se non hai urgenza io ogni mese faccio  personalmente acquisti da loro per i miei progetti e per le mie manutenzioni ,la prox. settimana  ne devo fare uno ,come avevo accennato prima , te li metto dentro e poi ci aggiustiamo con un caffè .



[claudiozambelli]

11 ore fa, ediate ha scritto:

Io sono nella prima situazione; mi "lamento" del fatto che, spesso, per tarare un nastro sul bias (ad esempio), pur mettendo la manopola del bias al massimo verso sinistra (diminuzione del bias) non riesco comunque a portare il meter su "0", ma rimane parecchio sotto, indicando che, teoricamente, il nastro dovrebbe essere in situazione di "overbias" e quindi con pochi alti. In realtà, registrando, è quasi tutto perfetto. Non capisco proprio...

nei link che ho postato , il tizio ( mi sembra molto capace e serio accenna a questo:

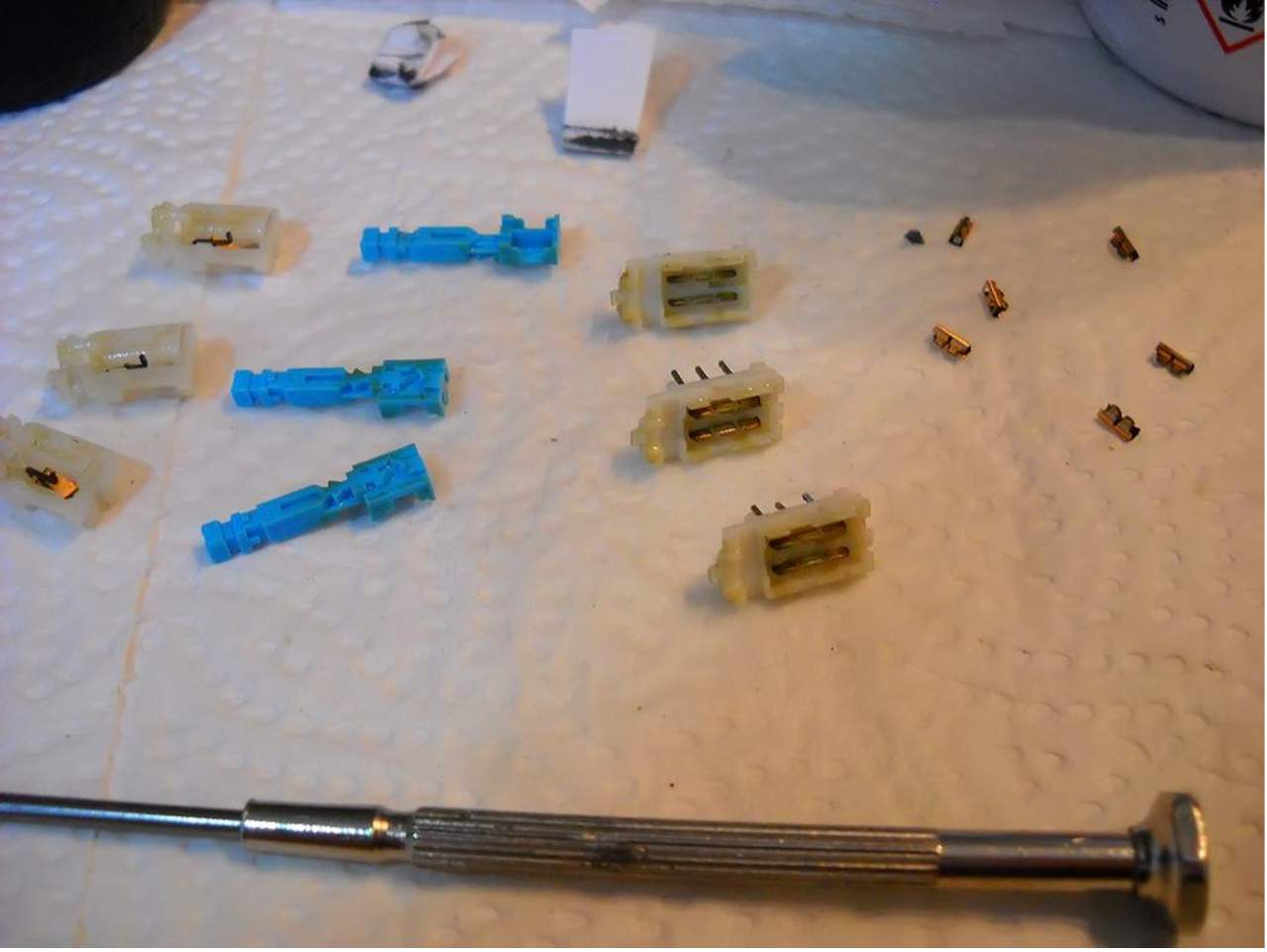

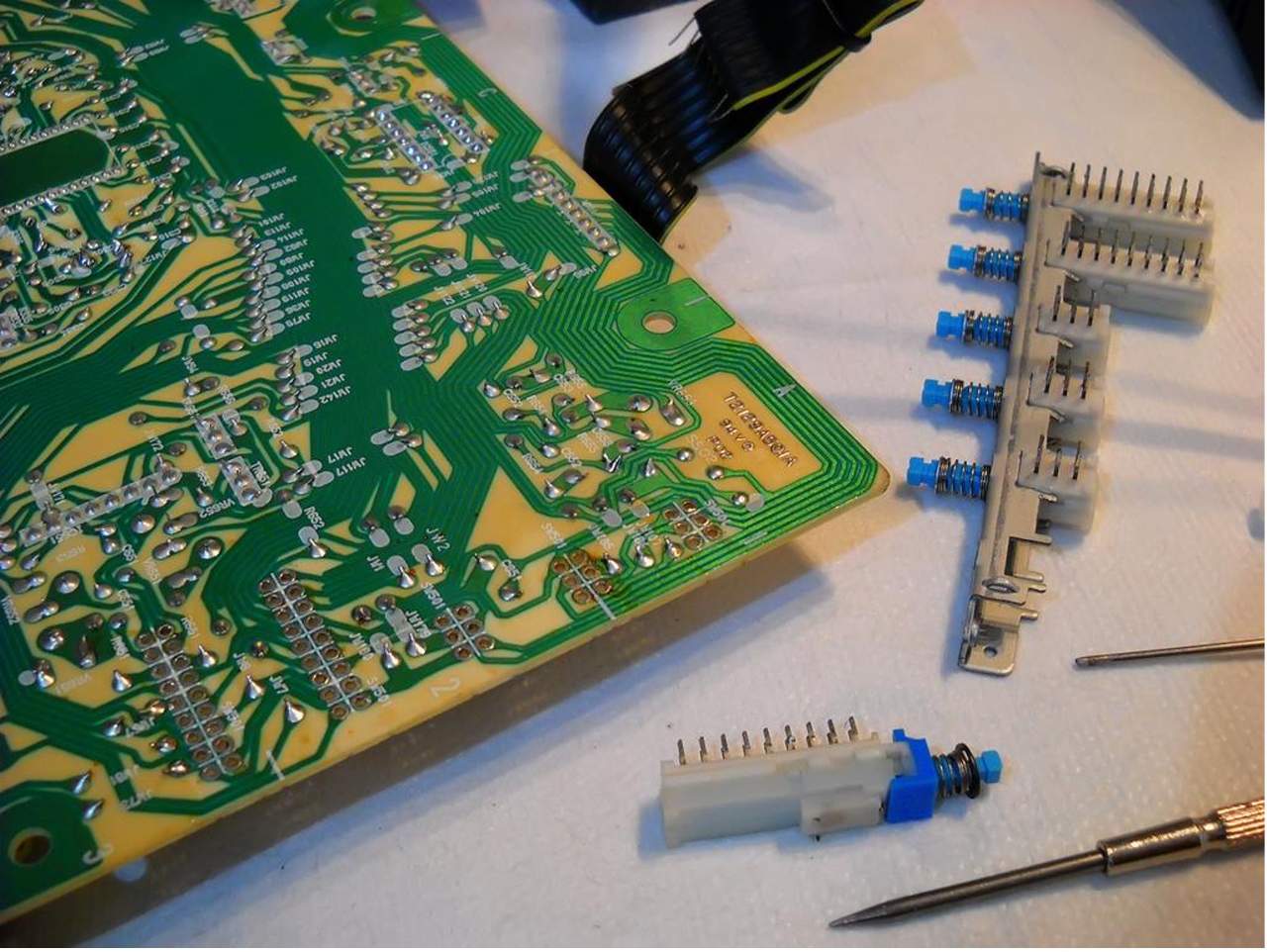

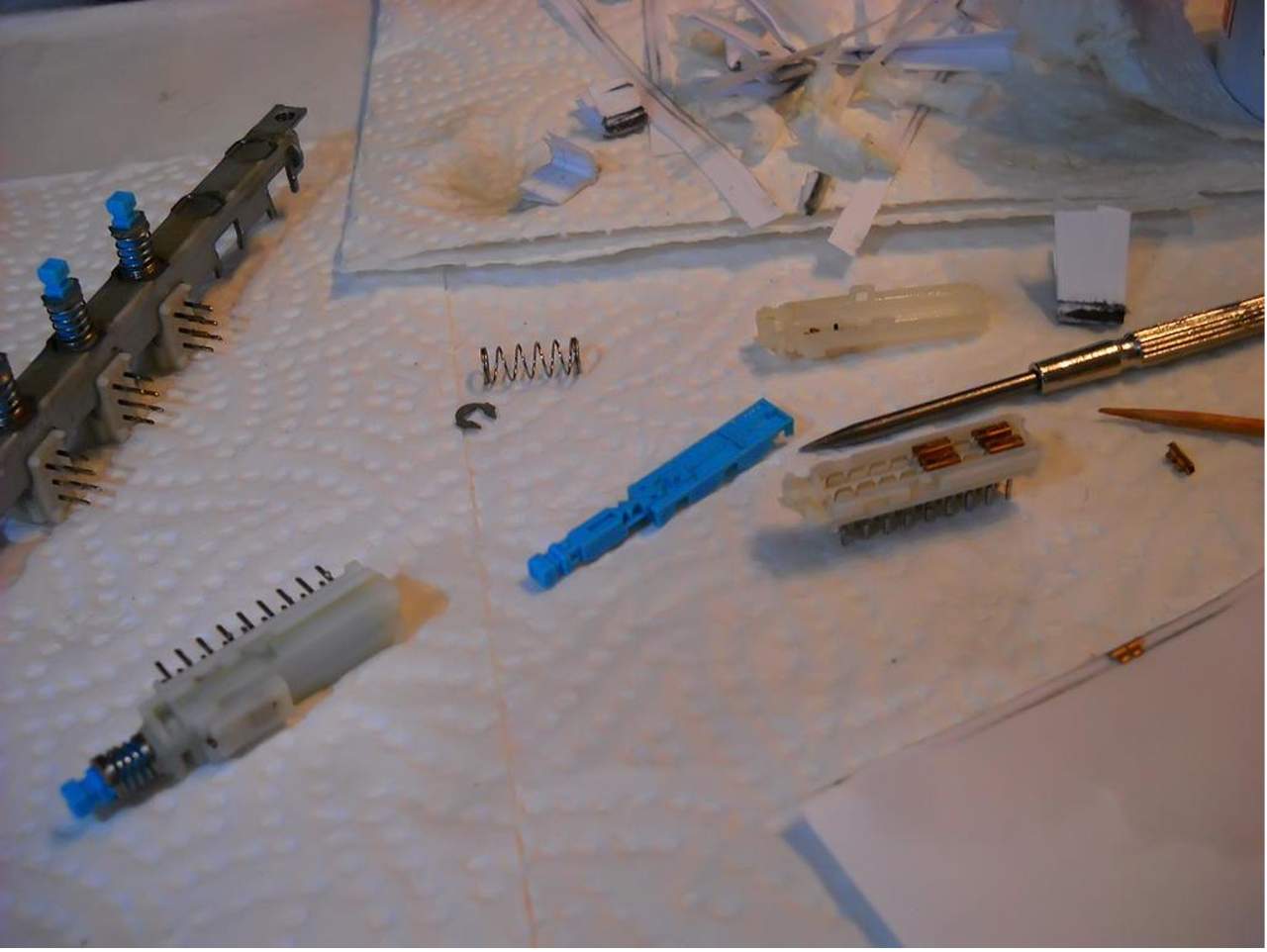

" ......Poiché un segnale audio passa attraverso alcuni interruttori, è necessario pulirli accuratamente. Una tale misura
è sempre cercata invano tra i discepoli di tuning in rete. Le prese dei circuiti di commutazione sono

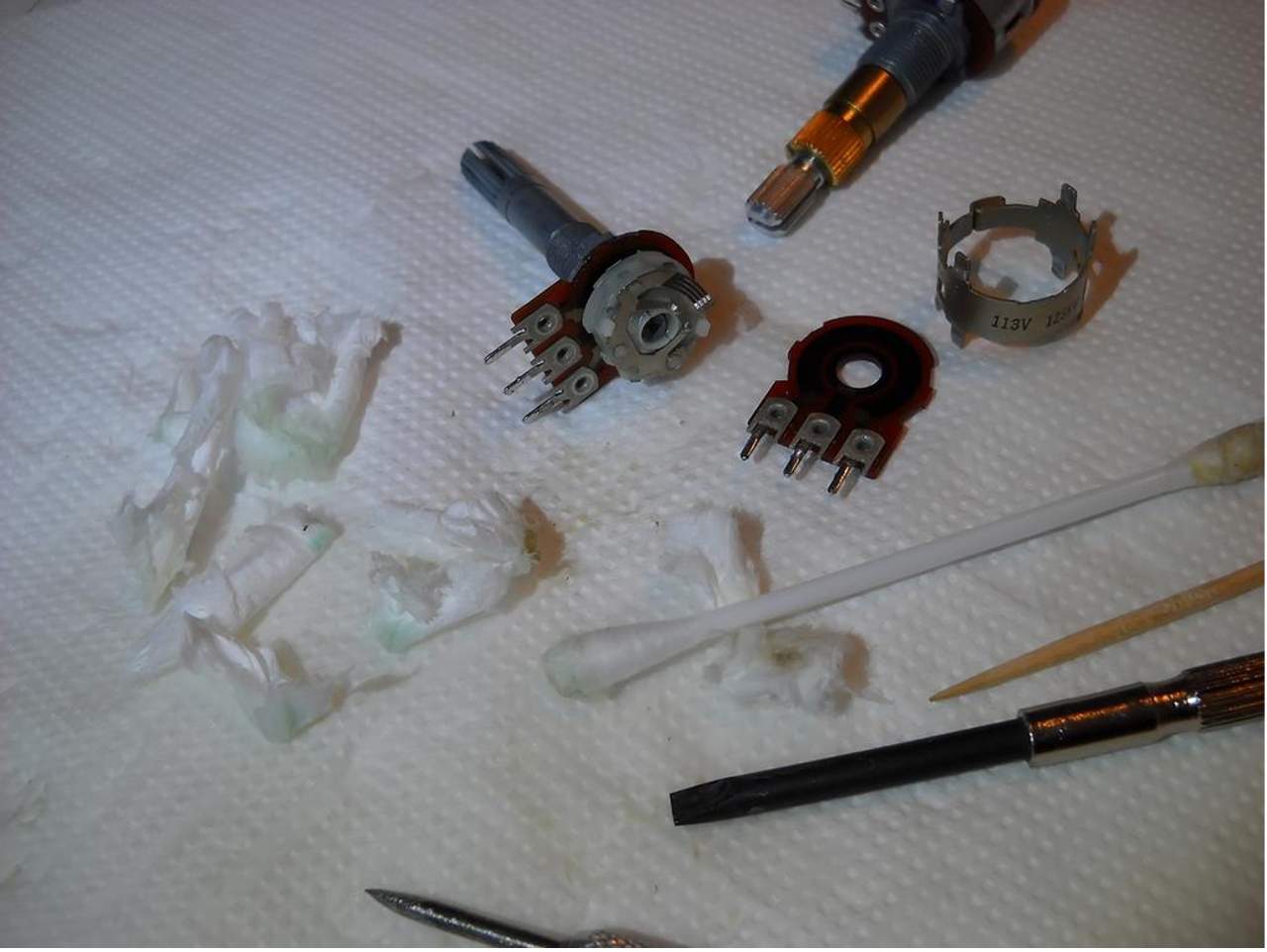

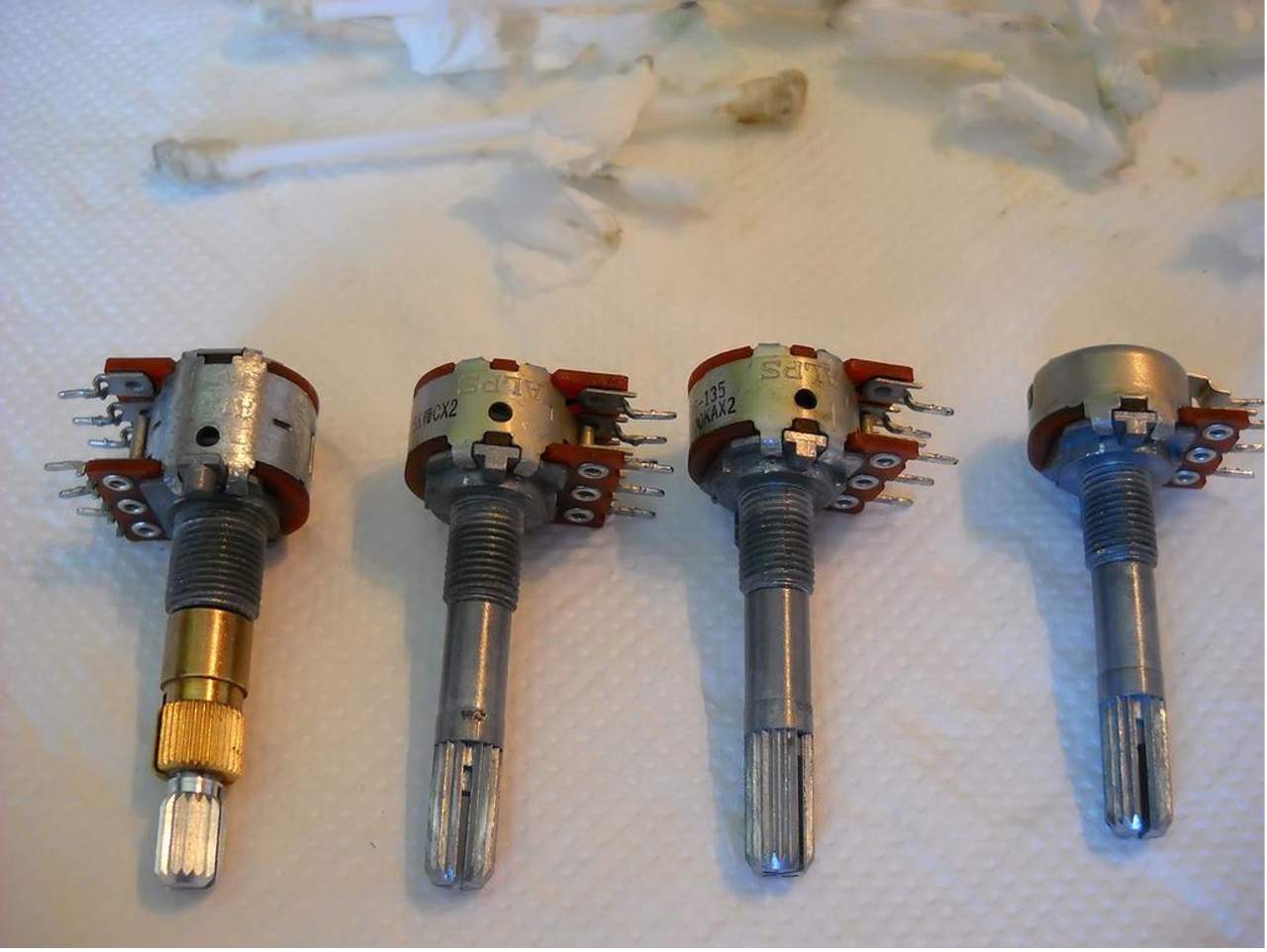

saldate nei circuiti stampati con il minimo sforzo e vi vengono premuti costosi amplificatori operazionali, ma interruttori e potenziometri sono al massimo inondati da un po' di spray per contatti. Se non sottoponi questi interruttori ossidati a una pulizia accurata, non devi pensare a migliorare il suono. Completare. I potenziometri possono essere puliti contemporaneamente.  ......."



Non posso dargli torto , ma un giudizio dei nostri guru @lufranz @Libra in merito è senz'altro gradito in quanto è una operazione invasiva e va fatta se necessaria con conoscenza e granu salis ( spero si scriva cosi). Un controllino anche al percorso del nastro sui tendi nastro non può che fargli bene , insomma un tagliandino.





[Membro_0022]

@ediate Probabilmente ha solo bisogno di una taratura del "punto zero". Si mettono le manopole in posizione centrale, si carica un nastro di riferimento per i vari tipi (in genere uso TDK AD, TDK SA e Sony Metal XR) e si segue la normale procedura di taratura con i trimmer interni. In questo modo ci si assicura che le regolazioni esterne siano "centrate" sui nastri standard, e il problema dovrebbe essere risolto.

[Membro_0022]

7 minuti fa, claudiozambelli ha scritto:

è una operazione invasiva

Altro che !

Smontare i commutatori e tirare fuori le molle dei contatti è pericolosissimo, il rischio di non riuscire a rimontarli o danneggiare una molla è elevato e poi ti ci voglio a trovarne un altro.

Questi completamente chiusi - se necessario - li pulisco così: dopo averli tolti dal PCB (obbligatorio un dissaldatore motorizzato, lasciate perdere le "pompette" da 10 euro) con una punta da 1.2mm faccio un forellino sul retro del commutatore, con mano leggera e facendo bene attenzione che la punta non entri dentro.

Poi attraverso il foro e con l'aiuto di una siringa con ago procedo al lavaggio: sgrassatore, acqua per lavare tutto quanto, asciugatura (sole estivo, termosifone, fornetto De Longhi al minimo...) e infine spruzzatina di spray disossidante.

Aprire il commutatore deve essere l'ultimo centimetro dell'ultimissima spiaggia, quando non c'è rimasto niente altro da tentare e niente altro da perdere.



[Libra]

Se funziona io lascerei stare.

[claudiozambelli]

@lufranz @Libra Sono pienamente d'accordo con voi infatti ho sottolineato che l'operazione è invasiva (molto) forse era meglio che non la pubblicassi , l'ho messa solamente per evidenziare,e penso  sia vero , quanto potrebbe essere critica la via del segnale che passa addirittura attraverso degli switch multipolari , come te ,penso sia proprio l'ultima spiaggia prima dell'approdo all'Ade e buttare tutto in discarica per l'incazzatura di non riuscire o di non trovare gli switch di segnale ( i 3 pin alps si trovano uguali da Mouser ma i 9 poli ce li possiamo scordare).

Comunque una idea mi sono fatto  di questa macchina che reputo buona , ben progettata ( a parte l'errore imperdonabile dei condensatori elettrolitici invertiti) , è stata affetta da cattiva gestione dei problemi da parte di akai ( non mi risulta che akai abbia fatto note tecniche integrative per risolvere questo è quanto mi ha riferito un mio carissimo amico Rinaldo C. che ha lavorato in Akai qui a milano una vita), diciamo che per il mercato giapponese ha prodotto il GX -Z9100EV che è tutt'altro pianeta e con il GX75 mkII e GX95 mkii ( per il mercato Occidentale sottovalutato )che diferiscono tra di loro per le fiancatine di legno (?) ha sfornato un prodotto forse migliorabile, bha , ha lasciato un pò andare tutto alla fine ultimi ,vagiti prima della scomparsa ?



[claudiozambelli]

@ediate @lufranz

Il 9/3/2023 at 22:17, ediate ha scritto:

Il 8/3/2023 at 23:31, lufranz ha scritto:

se una volta tarata la macchina su una data cassetta la taratura resta stabile probabilmente la trazione c'entra poco, viceversa se la macchina si stara in breve tempo, magari passando da play-fwd-rew-play o estraendo la cassetta e inserendone un'altra dello stesso tipo, la possibilità che ci sia un problema di trazione non è da scartare.

Io sono nella prima situazione; mi "lamento" del fatto che, spesso, per tarare un nastro sul bias (ad esempio), pur mettendo la manopola del bias al massimo verso sinistra (diminuzione del bias) non riesco comunque a portare il meter su "0", ma rimane parecchio sotto, indicando che, teoricamente, il nastro dovrebbe essere in situazione di "overbias" e quindi con pochi alti. In realtà, registrando, è quasi tutto perfetto. Non capisco proprio...

Buongiorno ragazzi , riprendo questo vecchio thread a favore di o delle persone indicate sopra e di tutti i possessori di un Akai GX75 MKii.

E'successo che anche il mio Akai GX75 MKII cominciasse a presentare il difetto evidenziato da Ediate prima in maniera subdola e poi dopo qualche settimana in maniera conclamata e costante .

Preso il manual service ho seguito le indicazioni di Lufranz ho cercato di ritarare i valori di soglia corretti dei livelli e del bias di calibrazione senza successo anzi peggiorando e presentando una incostanza e non riproducibilità che variava premendo stop, cal , rec, play ogni volta ognoi volta che cercavo di calibrare .

A questo punto ho cominciato a indagare pensando che fosse un problema di elettronica , di taratura di qualche componente e schema alla mano sono passato a misurare tutti i valori di tensione indicati nella zona interessata e riportati sul manuale, ho pensato ai trimmer di regolazione che fossero ossidati o sporchi ma niente di tutto ciò .

Allora sono passato alle maniere più decise ovvero ho estratto la meccanica dalla sede .

Tolta la copertura di plastica nera che ospita la luce arancione di illuminazione , e inserito la cassetta per fare la calibrazione per un attimo durato 5/10 sec. messo in calibrazione l'apparecchio si è comportato perfettamente permettendo la calibrazione.

A questo punto rifatta l'operazione la seconda volta invece è andato tutto a donnine allegre , sempre più deciso a scoprire che cosa fosse successo ho approfondito di più l'indagine e tanto per farvela breve ho scoperto che la colpa è della meccanica, ovvero nei primi movimenti che questa fa quando si inserice la cassetta e si chiude lo sportellino va bene, nel mentre una volta chiuso lo sportello la meccanica di alza automaticamente di circa 3 mm e si posiziona quasi a contatto con il nastro , premendo play o rec o calibrazione +rec+play la meccanica si posiziona a ridosso del nastro e inizia a eseguire il comando impartito.

Nel mio caso invece quasta seconda fase non veniva eseguita correttamente non alzandosi correttamente  e i livelli sballavano con qualsiasi nastro , solo spingendo in su in maniera molto gentile eleggera il blocco riprendeva la sua funzione perfettamente.

Era evidente che il problema è un errato posizionamento della meccanica, per cui smontata nella parte frontale della meccanica  pulita e lubrificata nei punti corretti una volta rimontata è tornata a funzionare in maniera impeccabile senza più sbagliare una calibrazione .

Ho tenuto a riportare questa cosa che potrebbe essere utile ai nostri amici e a tutti i possessori di questo magnifico registratore a cassette.

Cordiali saluti a tutti e

e buona musica

Claudio

[ediate]

@claudiozambelli grazie, Claudio. In effetti, bazzicando su “Tapeheads”, un appassionato utente (riparatore?) segnalava proprio questo problema e individuava la soluzione nel ripristino della meccanica, senza spiegare però come (o io non l’ho trovato). Grazie per aver condiviso la soluzione: inserirò una cassetta a sportello tolto e vediamo cosa fa…

[ediate]

@claudiozambelli Ciao Claudio.

Ho fatto le prove che hai fatto anche tu. Il mio Akai si comporta perfettamente (dal punto di vista meccanico) nel senso che:

1 - quando inserisco la cassetta le testine salgono su fino al contatto col nastro (seppur fermo);

2 - quando premo FF o REW il gruppo pinch-rollers/testine va giù, come è corretto che sia;

3 - quando premo IPSS in play e poi FF o REW, il gruppo rimane a contatto col nastro per la ricerca dei brani;

4 - quando lo metto in "CAL" per la calibrazione, il gruppo risale "un po' più su" rispetto alla posizione di "STOP" come quando è in play o rec, quindi in posizione corretta per la calibrazione.

In conclusione, il problema di taratura del mio Akai potrebbe essere dovuto ad uno spostamento dei punti di "0" in sede di taratura in fabbrica, come ipotizzato da Luca @lufranz in quanto la meccanica funziona del tutto correttamente.

Che ne pensi?

[claudiozambelli]

@ediate Ciao Ediate, quello che hai fatto e descritto è corretto, ti confermo che sicuramente in questo caso è valido il discorso suggerito da @lufranz  di ritarare il punto di zero di level e bias , cosa abbastanza semplice e descritta bene e sinteticamente nel service manual .

claudio

[Alessandro]

Il 8/3/2023 at 19:28, claudiozambelli ha scritto:

Venendo al dunque dopo le letture accennate ho scoperto che il registratore Akai Gx75 MKII e il fratello maggiore 95 mkII sono praticamente la stessa macchine

Buongiorno, incuriosito ho letto con molto interesse tutto il thread, relativamente al quale vi chiedo solo per curiosità personale se quanto espresso sopra "concettualmente" può essere esteso per alcune caratteristiche progettuali anche al fratello minore l'Akai GX 65, ciao

[ediate]

@Alessandro No. Il GX-65 è una macchina diversa, complessivamente inferiore, alle 75-95. Basta smontarli per rendersene facilmente conto.

[Alessandro]



Considerando le caratteristiche audio comunque molto buone anche per il GX 65, e per chi predilige la semplicità di utilizzo e delle funzioni:

- Secondo voi è ragionevole ipotizzare che date le caratteristiche "inferiori + semplici " possa non presentare le stesse difettosità descritte nel thread delle sorelle "superiori + complesse" Gx 75 - 95 ?

- Volendo ipotizzare che se ne possa trovare ancora una in vendita in buone condizioni, quale prezzo max gli attribuireste?

ciao
