Sfera sotto il perno del giradischi.

[ortcloud]

Il problema non é quello di individuare la sfera (9,54 mm) ma capire dove hanno messo attualmente la ralla visto che ruota

[ortcloud]

@BEST-GROOVE la sfera é incastrata riscaldando l'ottone e mettendo la sfera nel congelatore preventivamente: fare il contrario per estrarla

[BEST-GROOVE]

2 minuti fa, ortcloud ha scritto:

fare il contrario per estrarla



ossia in quel caso procedere mettendo tutto nel congelatore?

[ortcloud]

@BEST-GROOVE Riscaldare l'ottone esterno che rilascerà la sfera senza batterla

[ortcloud]

Probabilmente la versione con la sfera dava luogo a vibrazioni eccessive dato le dimensioni e peso del piatto: cercare il motivo per cui ruota senza attrito

[BEST-GROOVE]

8 minuti fa, ortcloud ha scritto:

Riscaldare l'ottone esterno



oook

[alberto1954]

@Berico



 I forum francesi riguardano discussioni di molti anni fa.. temo nessuno risponderebbe

[Berico]

@alberto1954 non credere a me hanno risposto forum inglesi su argomenti vecchi

[BEST-GROOVE]

9 minuti fa, alberto1954 ha scritto:

 I forum francesi riguardano discussioni di molti anni fa.. temo nessuno risponderebbe



se non provi non sai.

[mikefr]

Addirittura si è passati al riscaldamento/raffreddamento del perno per togliere la sfera...............Per chi ne mastica di un po di meccanica, è impossibile che come è fatto il perno, possa ruotare senza problemi se non ci fosse una sfera sul fondo o qualche conformazione del fondello che abbia un unico piccolo punto di contatto.Se non fosse così,ci sarebbe un attrito importante tra le due superfici piane,e vedendo la foto della parte piatta del perno,non è neanche lavorato a specchio.Domanda al proprietario del gira:sulla parte piana del perno, vi è per caro un puntino nel  centro che mostra un colore più scuro? Se si,vi è una sfera o punto di contatto minimo.

[ortcloud]

@mikefr Era riferita ad un altro accoppiamento di giradischi

[ortcloud]

Probabilmente é un accoppiamento boccola sfera in un foro dal fondo conico a 120 gradi (da verificare) la sfera sul fondo conico é da 1/4 di pollice centrata nel foro conico mentre il perno viene sorretto lateralmente da una boccola rivestita di materiale d'attrito (se non presenta grasso) perchè questo tipo di bronzine economiche e silenziose rilasciano la polvere sul materiale d'attrito aumentando la lubrificazione. E' necessario verificare con pennarello blù dove tocca il perno e la differenza tra il perno e il fondo se conico per il centraggio della sfera appoggiata in modo che la parte larga terminale del perno sia leggermente sollevata dalla boccola: é questa la soluzione più economica se non vi sono cuscinetti per verificare la conicità é necessario utilizzare un ferro da calza posizionandolo sia al centro che alla periferia del foro Più  la sfera é piccola più la pressione specifica si fa elevata sul perno: una sfera metrica da 5 mm e di più difficoltoso reperimento rispetto a una da 1/4 di pollice

[ortcloud]

@BEST-GROOVE

@BEST-GROOVE La sfera nel primo caso é serrata tra la boccola filettata e l perno filettato. nel secondo caso é centrata nel piccolo foro probabilmente conico

[ortcloud]

Notare se la boccola presente sulla base mostra un rivestimento plastico nel caso non usare oli o grassi: visto che non è stata fatta la prova del pennarello blu non si capisce se la rotazione é consentita dalla sola boccola sulla base

[BEST-GROOVE]

1 ora fa, ortcloud ha scritto:

La sfera nel primo caso é serrata tra la boccola filettata e l perno filettato. nel secondo caso é centrata nel piccolo foro probabilmente conico

ho entrambi i giradischi, nella prima ipotesi la sfera è incastrata nella sede del perno nella seconda ipotesi a sfera poggia sul perno che è piatto, il foro servo soltanto a far scendere l'olio nel pozzetto di raccolta e viene portato in superfecie dalla rotazione del piatto e da una lievissima scanalatura destrosa effettuata all' esterno del perno.

[ortcloud]

@BEST-GROOVE Osservandoli da vicino si capisce meglio la conbinazione sfera -perno

[alberto1954]

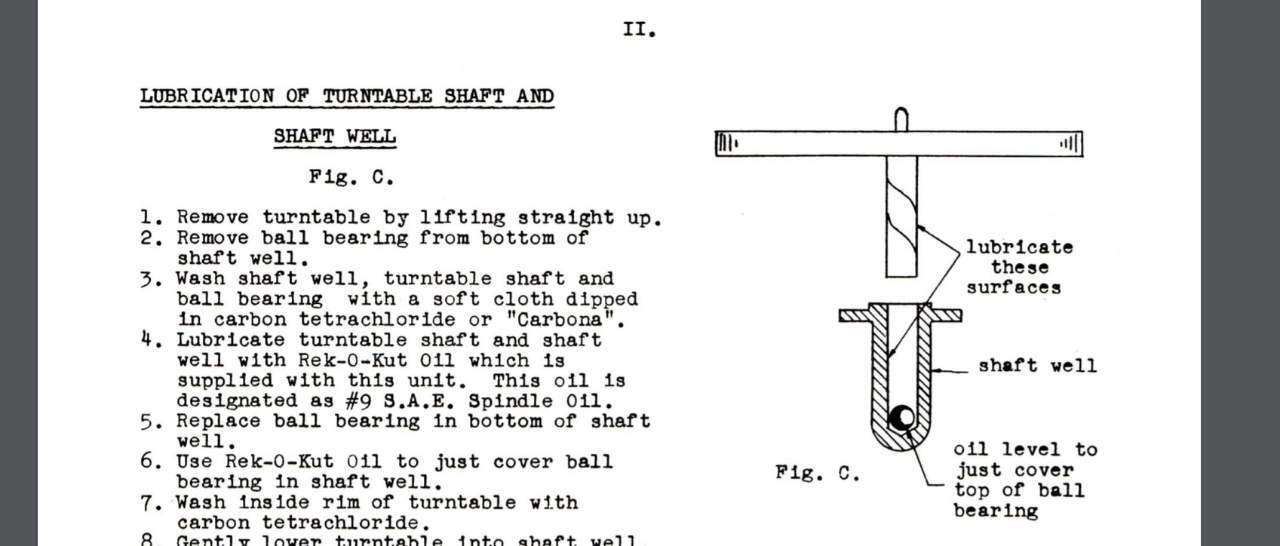

io credo che la struttura del Le Tallec sia come questo

[Melandri]

@alberto1954 Alberto io ho la sensazione di sapere come finirà questa storia. Con il piatto bloccato che non gira più e tu che non sai come togliere dal buco nero la sfera che hai inserito. Dammi retta, lascia stare e goditi i dischi. impariamo dalla saggezza degli americani

 if it ain't broke, don't fix it
