Bias Push Pull EL34 da pentodo a triodo

[mariovalvola]

@Sergius Ti basta verificare il collegamento della g2 nelle EL34. Se si collegano tramite resistenza al trasfo di  uscita, è ultralineare. Se le g2 è, tramite resistenza, collegata all'anodo, è configurata a triodo, se si collega a una tensione ad hoc, è a pentodo.

[mariovalvola]

@Sergius se vuoi giocarci, se vuoi provare a metterci le mani, comprati un pushpull di 6V6 cinese magari in kit.( Attenzione alle selezioni kit e 230V).



[walge]

@Sergius

se contatti Parts Connexion  il titolare è uno dei fondatori di Sonic Frontiers

Chiedi lumi a lui



Se il tuo amico ha la manualità giusta sa capire come fare

nel caso manda foto dell’interno



Walter



[Sergius]

@walge Grazie del consiglio.Contattati , Glen e Chris hanno risposto subito mandandomi gli schemi originali.Ammiro sempre l’attenzione al cliente del mondo anglosassone!Ancor di più da un’azienda che non esiste più da anni! Per chi ha seguito il thread lo lascio a pentodo…



Grazie a tutti

[walge]

13 minuti fa, Sergius ha scritto:

Per chi ha seguito il thread lo lascio a pentodo…

Bravo!



Walter

[sagittario24]

@Sergius Ciao, hai poi provato la configurazione a triodo del tuo amplificatore, ero curioso di sapere il risultato!!

[mattia.ds]

@sagittario24 Da quello che ho capito ha rinunciato...

Io ho un'amplificatore in cui è selezionabile il funzionamento a pentodo o triodo e non avverto stravolgimenti del suono, tanto che lo uso sempre a pentodo dove eroga quasi il doppio della potenza. Dover metterci le mani, soprattutto se non si hanno le conoscenze adeguate, per avere la doppia opportunità, non è consigliabile.

[sagittario24]

@mattia.ds grazie per la risposta, avendo pure io un push pull collegato a pentodo mi era balenata l'idea di provare il collegamento a triodo, anche perché la modifica è semplice, però come dici tu non penso porti a miglioramenti effettivi...

[Sergius]

@sagittario24 alla fine poi ho rinunciato, come ti dice Mattia non penso ci sia molta differenza, insomma nel mio caso che implica una modifica hardware (reversibile) più la noia che la gioia...ora sono più incline a non farmi prendere da certe suggestioni...

[sagittario24]

@Sergius io penso di fare la prova ,così per curiosità ,per vedere a livello sonoro cosa cambia, ti farò sapere.

[mariovalvola]

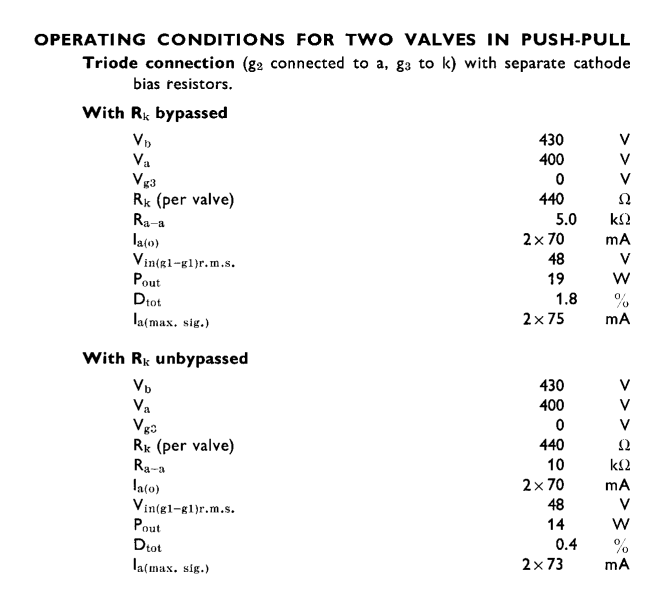

@sagittario24 Posso suggerirti di controllare bene il punto di lavoro e rilevare l'impedenza primaria del trasformatore? La EL34, solitamente, viene fatta lavorare con carichi anodici tra i 3,5K (anodo-anodo), a 5K, a 6K, a 7K e 10K.

A triodo il carico oscilla tra i 5K e i 10K





Tieni presente che a parità di tensioni e correnti circolanti, un carico anodico maggiore, ti consente un'area di funzionamento in classe A maggiore e, ad anello aperto, una distorsione minore ma con minor potenza massima e un miglior fattore di smorzamento.

se il tuoi trasformatori di uscita presentassero un carico primario nell'intorno dei 3.5K la configurazione a triodo non sarebbe particolarmente vantaggiosa.

In sintesi, prova a ragionare bene su quello che hai. Solo dopo, agisci

[sagittario24]

@mariovalvola grazie mario per i consigli, l'ampli è un push pull di 6550..

[sagittario24]

@mariovalvola scusa Mario, ma come faccio ad individuare l'impedenza del T.U ?

[mariovalvola]

Se non hai info dal costruttore,

Basta un generatore sinusoidale, un voltmetro audio, tenendo l'ampli spento ovviamente.

https://www.leradiodisophie.it/Impedenza-TU.html

Nel link una possibile soluzione

[walge]

@sagittario24

ma che ampli è?



Walter
