adattatore secondo braccio thorens TD 124

[lucaz78]

@gullaz per vari motivi non posso fare un plinto più largo.

Riguardo la stabilità, una piastra di alluminio da 5mm opportunamente fissata alle barrette filettate,visto che deve sopportare solo il peso della armboard in legno e del braccio, non dovrebbe avere problemi secondo me. Se fissata bene farebbe "corpo unico" con lo chassis. Io ci voglio provare, al massimo butterò via 20/30 euro di alluminio e qualche ora di lavoro con trapano a colonna, seghetto e dremel. Dare agli svizzeri 250 euro + spedizione + 22% di Iva sarebbe assurdo. Sono quasi 350 euro...

[gullaz]

Certo, se riesci a fartela in casa senza mandare tutti quei soldi agli Svizzeri allora diventa una prova interessante da fare. Se procedi facci sapere come va.

[Bazza]

Il 24/10/2023 at 19:22, lucaz78 ha scritto:

Riguardo la stabilità, una piastra di alluminio da 5mm

Anche 3 mm bastano ed avanzano per tenere un braccio.

Questa è 3 mm, tutto il braccio sarà sui 300/400 grammi, nessun problema.



[lucaz78]

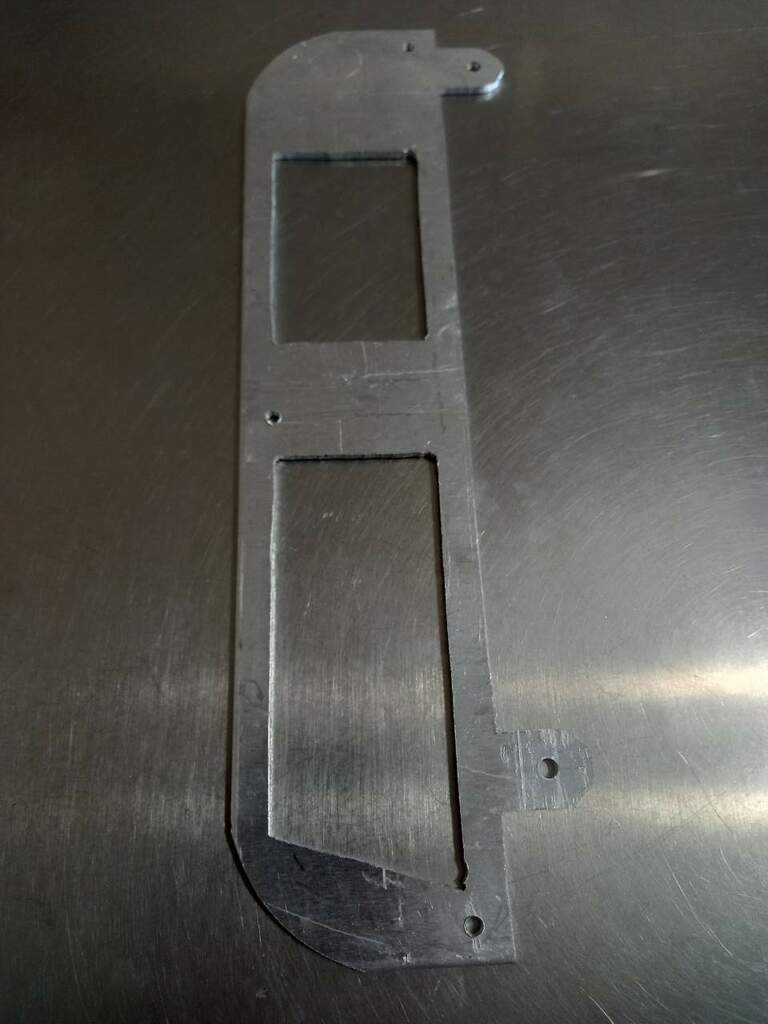

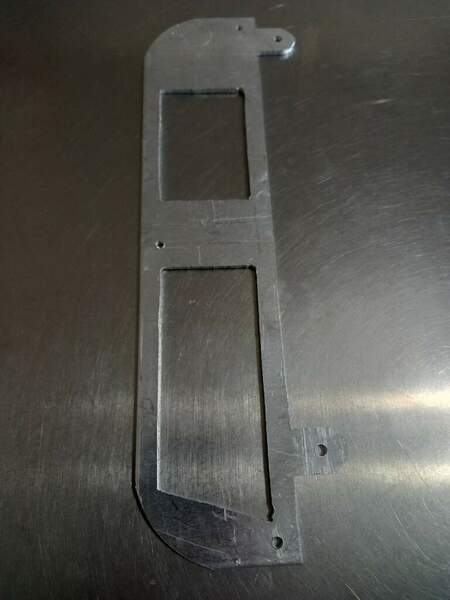

ho ripreso in mano questo "esperimento", e con l'ausilio di calibro, trapano a colonna e seghetto ho ricavato un prototipo grezzo.

Un pezzo di alluminio da 3mm e pochi euro di spesa per il momento.

Adesso serve un maschio m5 per i fori della basetta, dremel,lima,carta vetrata e tanta pazienza, ma sembra che il lavoro sia fattibile.

L'alluminio da 3mm è molto leggero e allo stesso tempo sembra mantenga la giusta rigidità per sostenere il (poco) peso di un braccio da 9"



[lucaz78]

nei prossimi giorni cerco di rifinire il tutto, anche se una volta montata non si vede vorrei dare un aspetto accettabile. Una volta stondati i bordi e corrette le sbavature del taglio una mano di fondo e una di vernice spray termineranno il lavoro.

Le misure vanno bene, ad ogni modo la basetta in legno andrà forata alla giusta distanza per montare il braccio (questo anche in quella svizzera,perchè resta ad una distanza diversa rispetto a quella standard).

[lucaz78]

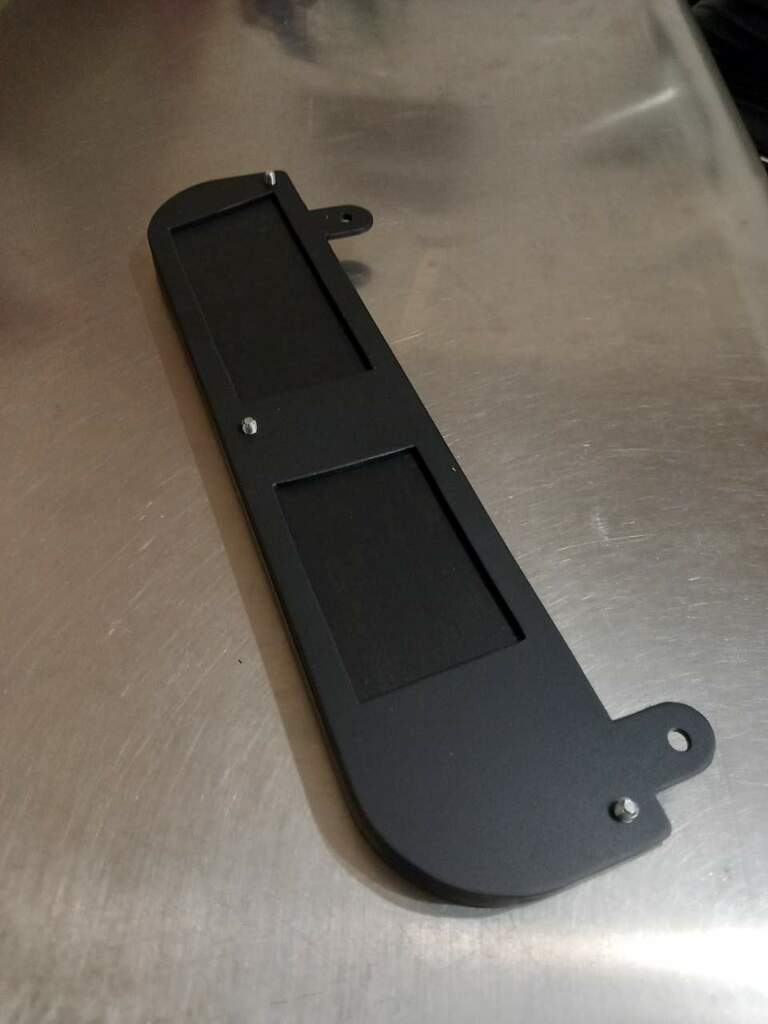

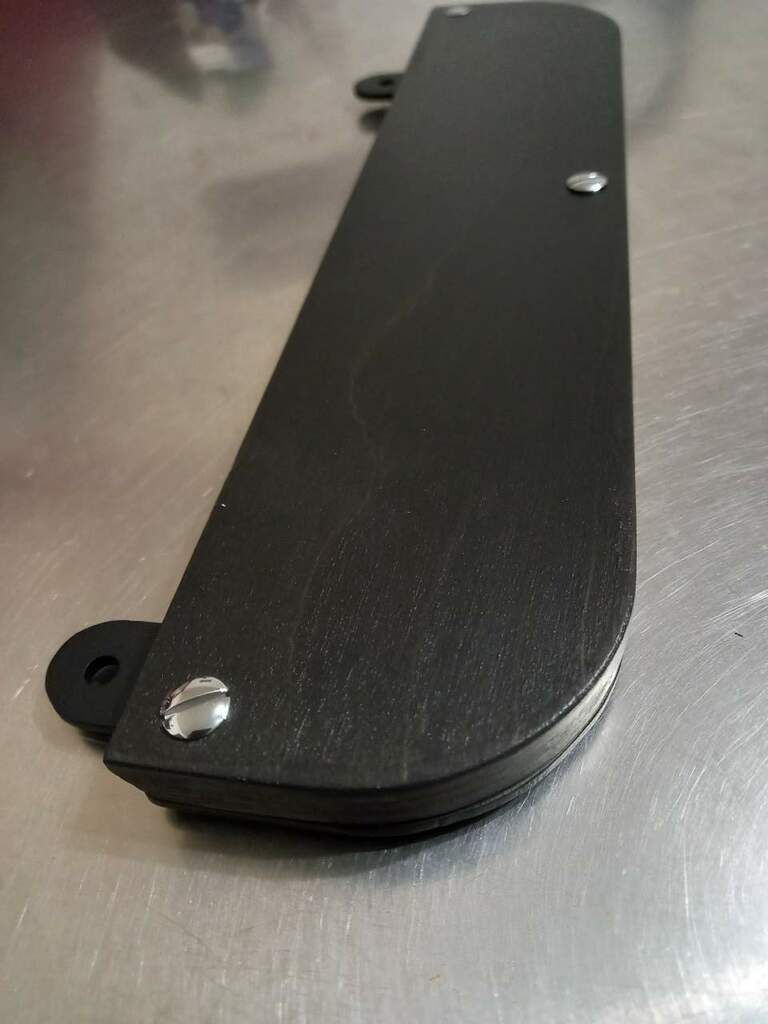

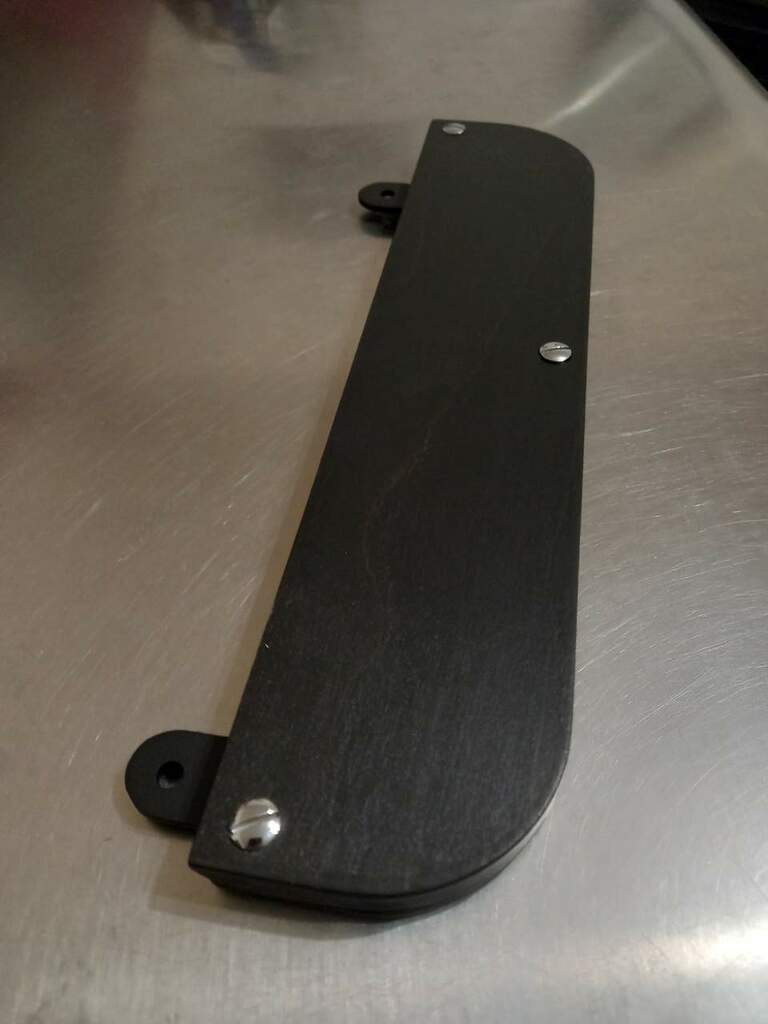

esperimento riuscito.

per quel poco che si vedrà una volta montata sembra anche gradevole.

Al momento ho il giradischi in fase di restauro ma le misure di montaggio sono corrette. Ovviamente la basetta andrà forata alla giusta distanza.

L'alluminio da 3mm è molto leggero ma offre sufficiente rigidità per sostenere la basetta in legno e un normale braccio.

sarà fissata alle barre filettate con dadi e rondelle in acciaio inox di basso spessore. per ridurre l'incremento di altezza delle "rotelle" di regolazione poste sopra i funghetti del thorens.

Mi sono divertito e sono soddisfatto, con 25 euro di materiale tra alluminio e vernice ho fatto il lavoro che gli svizzeri vendono a 250+iva+dazi+spedizione.

Appena avrò rimesso in funzione il giradischi pubblicherò foto del lavoro finito.



[lucaz78]

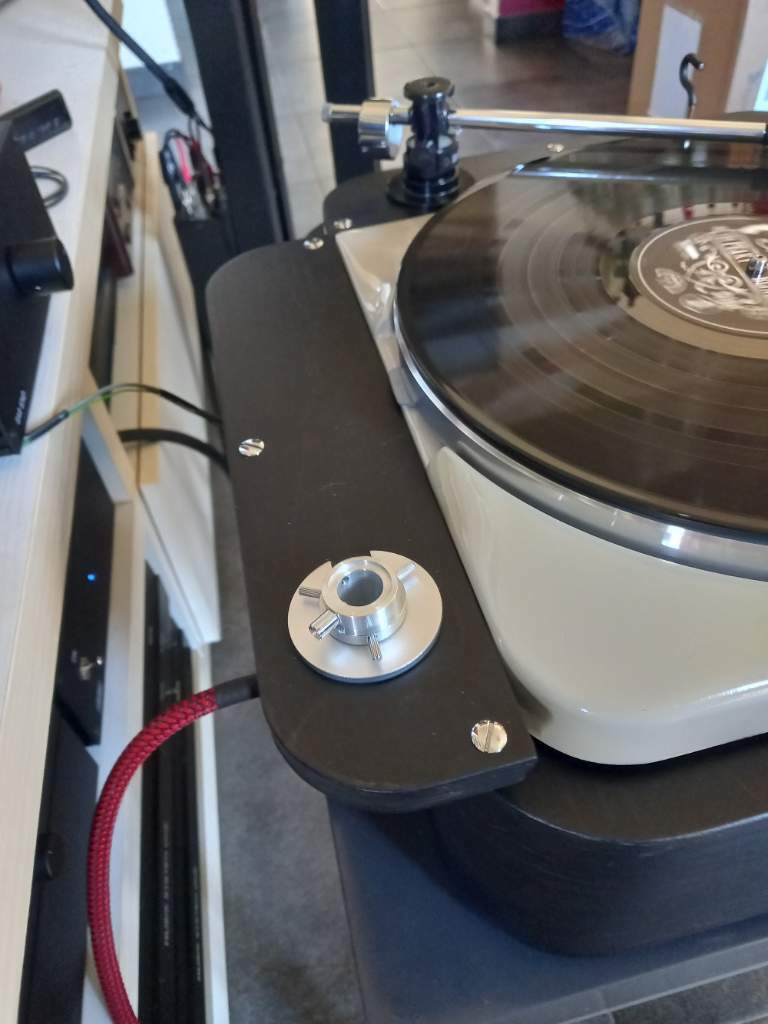

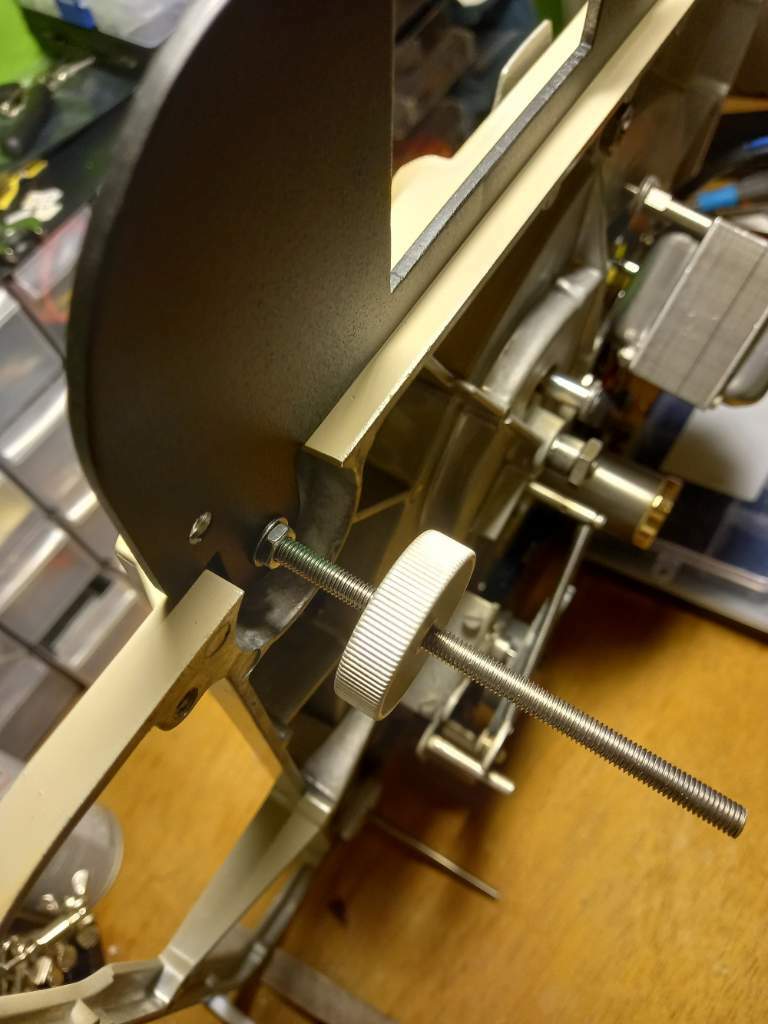

un particolare del sistema di fissaggio, e la basetta finalmente montata sul giradischi. Sto aspettando il cavo prima di montare il braccio,ma il risultato è ottimo. è solida e non interferisce con nessuna parte meccanica, solo qualche mm in più di altezza sui funghetti, che viene comunque compensato mettendo in bolla il gira.
