Schede finali Nilai in classe D

[Micio]

Buongiorno,

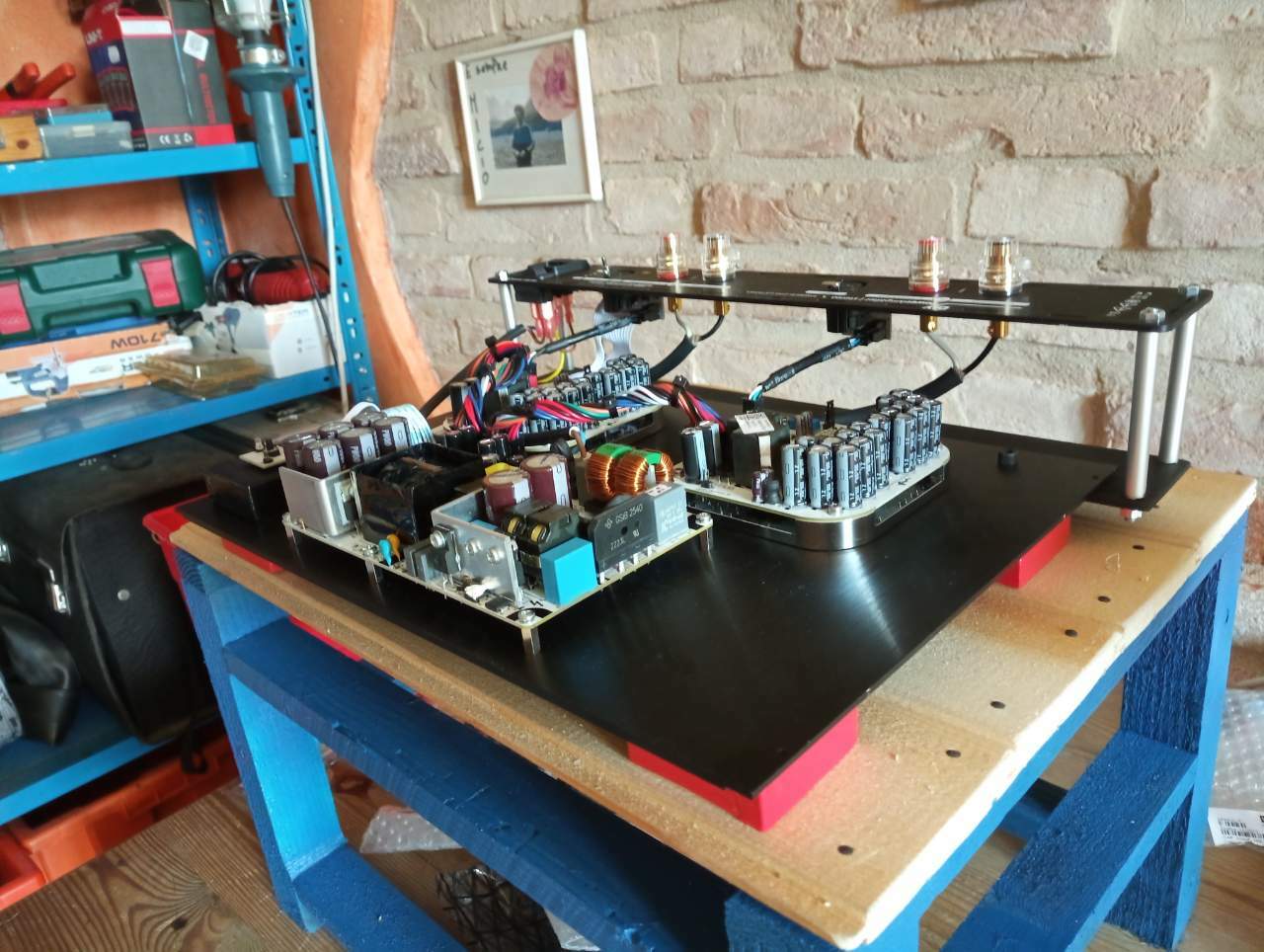

Ho realizzato questo accrocchio partendo da materiali Hipex. Sono due schede monofoniche da 260 watt con relativo alimentatore più una scheda di controllo e un pannello di interfacciamento del segnale. Il risultato è abbastanza stupefacente. Insomma direi che funzionano molto bene. Buon controllo  e precisione. Potenza elevata ma direi inferiore a quella dichiarata. Forse manca ancora qualcosa....anima e carattere...calore??? Lo ascolto volentieri, è piuttosto neutro e aperto e se la cava bene con ogni tipo di musica e diffusore. So perfettamente che questa cosa sarà quasi impossibile da vendere ma...sono felice di aver toccato con mano e con le orecchie i grandi progressi che sta facendo questa classe di Amplificazione.



[Gustavino]

Salve, bel lavoro complimenti con questa release dovrebbero aver migliorato ancora !
Avei tenenuto ingresso di quel canale  piu lontano dalla Ac , arrotolali bene assieme
G.

[Jack]

Il 1/11/2023 at 11:28, Micio ha scritto:

più una scheda di controllo

puoi per favore spiegare meglio cosa e come controlla? Sono indeciso anche io su quale DiY costruirmi tra Nilai e IcePower 1200AS1(2) ...

Complimenti e grazie.



[Micio]

Il 2/11/2023 at 16:22, Jack ha scritto:

puoi per favore spiegare meglio cosa e come controlla? Sono indeciso anche io su quale DiY costruirmi tra Nilai e IcePower 1200AS1(2) ...

Complimenti e grazie.



Più esattamente è un alimentatore standby. Controlla la messa sotto carico dell'Alimentatore vero e proprio e l'accensione e lo spegnimento dell'apparecchio tramite ulteriore schedina dotata di pulsante.

[Gici HV]

@Micio ciao, ho letto una prova su ASR, non ricordo se del Nilai o dell'X, dove affermavano che già eliminando il coperchio qualcosina strumentalmente peggiorava, perché lo lasci aperto?

[domenico80]

24 minuti fa, Gici HV ha scritto:

dove affermavano che già eliminando il coperchio qualcosina strumentalmente peggiorava

problemi dallo switching ?

[Gici HV]

4 ore fa, domenico80 ha scritto:

problemi dallo switching ?

Non ricordo..

[domenico80]

@Gici HV

beh , basta poco x capirlo :

si accende lo switching , si accende un tester rilevatore di campi elettromagnetici , roba da 22 € , e lo si pone sopra lo switching , 4 o 5 cm di distanza , con e senza coperchio dello chassis .................. i riscontri sono , se lo switching è ben pensato , assai interessanti

se poi si confronta uno switching ben fatto con un lineare , beh , è come rubare dalla cassetta delle offerte in chiesa

P:S:

stesso test lo si fa con un lineare ed i riscontri sono assai  ........... vs / pensiero audiofilo .................



[Gustavino]

@domenico80  guarda che roba

[domenico80]

chissà mai xchè tutta stà diffidenza audiofila vs gli switching attuali

chiaro non li abbiano mai confrontati

[Gustavino]

On 11/21/2023 at 7:05 AM, domenico80 said:

chissà mai xchè tutta stà diffidenza audiofila vs gli switching attuali

chiaro non li abbiano mai confrontati

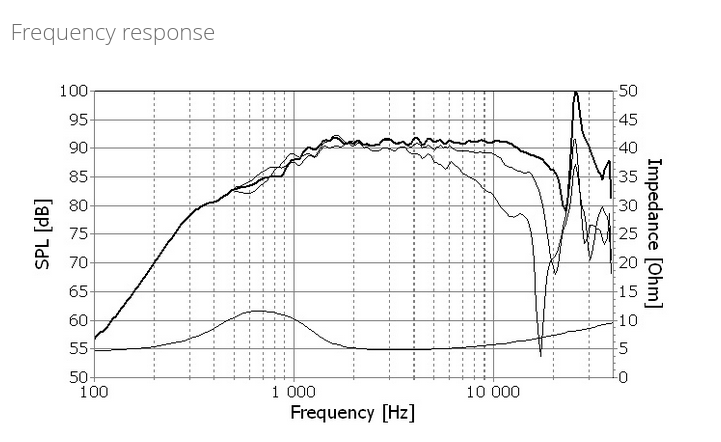

Se hai il tw a cupola metallica che arrivano sopra 30k farei attenzione all componente il alta frequenza e vista la diffusione dei Seas .....

[domenico80]

sì , ma gli switching attuali lavorano su ben altre frequenze

anni fa lavoravano massimo a 15 khz , oggi camminano da 50 e fino ad 80

uno switching moderno ben fatto svernicia i lineari , in generale , in generale xchè non è possibile confrontare lo switching con qualsiasi lineare possibile

[Gustavino]

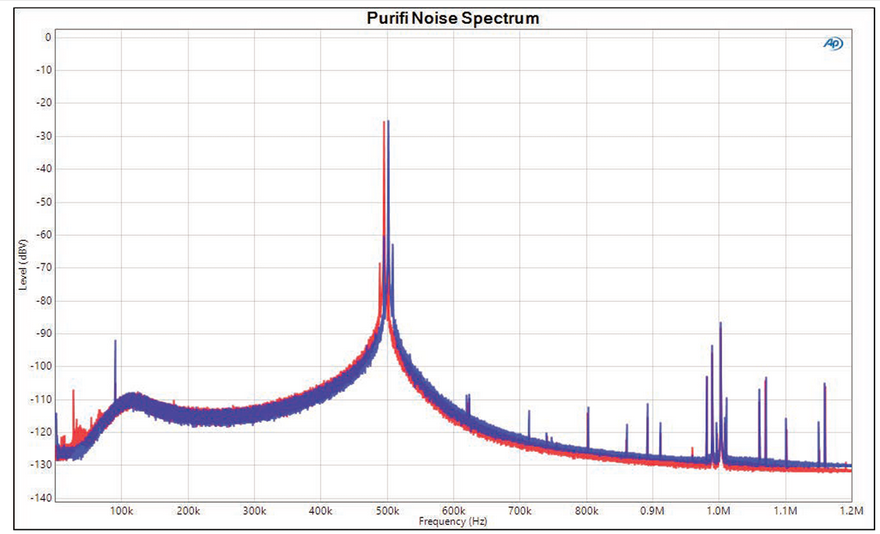

@domenico80  questo e' quello che emettono i purifi lavorano a 500k ,anche sopra ,ma puoi vedere che in banda 20>40khz emettono o parecchio e la distorsione di terza armonica e' stata misurata nei tweeter ,quindi rimane sempre il solito difetto del filtro in uscita ,svernicia sotto non sopra poi dipende se non serve molta potenza neanche anche li'



[domenico80]

mah , guarda , io sto testando switching al posto del lineare sia su pre che finale

sia ad orecchio , non so se sia un test attendibile , nel senso di orecchio vicino alla cassa / tweeter , che all'oscilloscopio , si sente e vede nulla

poi , con il tester , se lo switching sta in campo libero e ci si avvicina , si legge che irradia

ma se solo si avvicina , superiormente , un appoggia padelle , sì , un appoggia padelle , il primo pezzo di ferro che avevo sottomano , lo switching non irradia più , cioè io leggo zero emissioni sul tester

Poi ,all'ascolto , è altra roba , ma siamo OT
