L'importanza del *primo watt* negli amplificatori

[ilmisuratore]

1 ora fa, Berico ha scritto:

questo come si interpreta, che nelle alte frequenze c'e' un una distorsione dolce? dopo i 2k che sia a 1 watt o piu' la distorsione sale fino a 0.08 %? si legge così?

Il primo grafico rappresenta due tipi di distorsione, la IM SMPTE [che peraltro si usa poco in quanto si possono fare test di intermodulazione migliori] e la THD + N [che sarebbe la distorsione totale piu il rumore]

Questo su due carichi diversi, 4 ohm e 8 ohm

Il comportamento è a dir poco eccezionale in quanto a partire da 100 milliwatt fino alla massima erogazione mantiene un andamento costante



Il secondo grafico rappresenta la distorsione per banda di frequenze con l'utilizzo di 3 potenze: 1, 30 e 100 watt su 8 ohm

Non mostra deviazioni brusche





[Berico]

@ilmisuratore grazie.

[ilmisuratore]

Berico per caso si tratta di quel famoso amplificatore ?

[Berico]

Adesso, ilmisuratore ha scritto:

Berico per caso si tratta di quel famoso amplificatore ?

Famoso non credo 😀, è il classè, si.

[ilmisuratore]

1 minuto fa, Berico ha scritto:

è il classè, si.

Immaginavo

[Gustavino]

Saranno felici  i pipistrelli

[Membro_0020]

@ilmisuratore su quale ampli hai fatto queste misure?



[ilmisuratore]

16 minuti fa, Gustavino ha scritto:

Saranno felici  i pipistrelli

La frequenza di commutazione dei classe D, se non causa intermodulazione sugli elementi collegati della catena audio, non è un problema

Lo diventerebbe se, appunto, scaturisse intermodulazione di tipo subarmonico, quindi se in banda udibile arrivassero porcherie

[ilmisuratore]

10 minuti fa, Collegatiper ha scritto:

su quale ampli hai fatto queste misure?

Queste misure sono state rilevate su un Creek Audio Evolution 100A

[Membro_0020]

32 minuti fa, ilmisuratore ha scritto:

44 minuti fa, Collegatiper ha scritto:

su quale ampli hai fatto queste misure?

Queste misure sono state rilevate su un Creek Audio Evolution 100A

In pratica qual è la conclusione/tesi che trai da queste misure?

Che ti trovi in disaccordo con la teoria sull’importanza del “primo watt” e sul presunto buon suono degli amplificatori poco o per nulla controreazionati?



[ilmisuratore]

10 minuti fa, Collegatiper ha scritto:

In pratica qual è la conclusione/tesi che trai da queste misure?

Che il fenomeno paventato sulla possibile mancanza di amplificare correttamente i fronti dell'inviluppo con 1 watt [o meno] non si manifesta sicuramente con tutti gli amplificatori, anzi, ipotizzo che ne sarebbero tutti capaci, ma con tassi di distorsione diversi ovviamente

[Gustavino]

2 hours ago, ilmisuratore said:

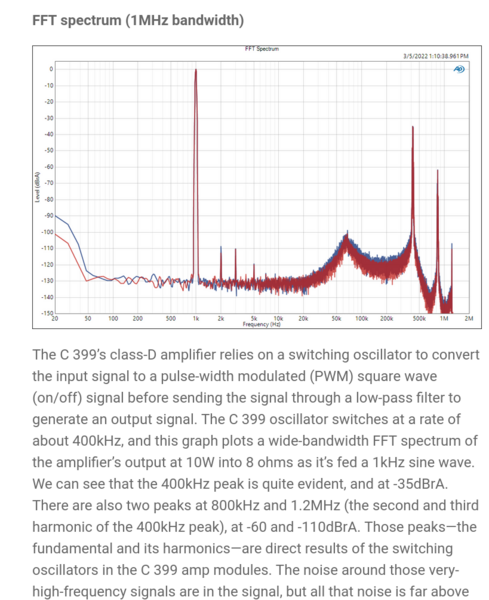

La frequenza di commutazione dei classe D, se non causa intermodulazione sugli elementi collegati della catena audio, non è un problema

Lo diventerebbe se, appunto, scaturisse intermodulazione di tipo subarmonico, quindi se in banda udibile arrivassero porcherie

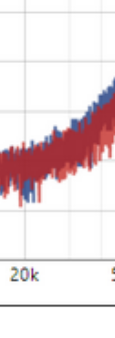

Non saprei quanto un tw metallico lo possa gradire ! 30k li riproducono...
Nei dac  il brickwall pcm per evitare  il rumore digitale e' importante , meglio che non   arrivino a noi ,  non e' buona cosa  .....
Credo che questo sia uno dei motivi del fatto che la D non convinca ancora !

[ilmisuratore]

14 minuti fa, Gustavino ha scritto:

30k li riproducono...

Li riproducono a -127 dB dalla fondamentale, se ci fossero residui in tensione, oppure tenendo conto del guadagno del processo FFT [poniamo 65.536 pts] una potenza del rumore a -82 dB

Con 200 microvolt stai sotto una soglia fin troppo abbondante di possibile *pericolo*

Di contro invece se intermodulassero le frequenze di commutazione potrebbero causare mal suono, cosa che si vedrebbe, ma rigorosamente nel contesto e con gli altri apparecchi della catena collegati

[jedi]

@Gici HV

Guarda che ha nel piccolo catalogo anche Jazz

Basta andare su Discongs e guardarlo

[jackreacher]

Ciao a tutti, volevo lanciare una "sfida" a @ilmisuratore, visto che gli piace misurare:

Perché non apri un altro 3d dove puoi postare le misurazioni di rumore , distorsione, ecc, ai morsetti dell'integrato mentre amplifica il segnale proveniente dal cd player in riproduzione e poi , dopo aver ruotato la spina di alimentazione di 180° o nel cd o nell'ampli, mantenendo tutto il resto (compreso il volume) identico?

Oppure puoi misurare cosa comporta un trasformatore di isolamento a monte della sorgente.

Forza @ilmisuratore stupiscici.

[ilmisuratore]

5 minuti fa, SalvoJazz ha scritto:

Perché non apri un altro 3d dove puoi postare le misurazioni di rumore , distorsione, ecc, ai morsetti dell'integrato mentre amplifica il segnale proveniente dal cd player in riproduzione e poi , dopo aver ruotato la spina di alimentazione di 180° o nel cd o nell'ampli, mantenendo tutto il resto (compreso il volume) identico?

Credo di avere qualcosa in archivio, se non dovessi averla la rifacciamo [ci vuole un attimo] appena trovo qualche minuto

[Gustavino]

10 minutes ago, SalvoJazz said:

Dopo aver ruotato la spina di alimentazione di 180° o nel cd o nell'ampli, mantenendo tutto il resto (compreso il volume) identico?



Le  elettroniche  vanno messi in fase perche il traformatore ha una sua fase che gli permette di lavorare in maniera ottimale...
Non ha nessun senso metterla al contrario

[jackreacher]

Ottimo, attendo con impazienza
