Ciabatta filtrata

[Fabio Cottatellucci]

6 minuti fa, dover ha scritto:

In teoria se trovo qualche gomma ignifuga bypasso l'inadeguatezza termica del legno... Se fa una fiamma non dovrebbe svampare tutto anche se poi c'è sempre il magnetotermico come diceva Fabio.

Ma a questo punto non fai prima con un case di metallo e lo metti a terra, oppure con un semplice centralino (quadro) senza schermare?

[Tronio]

@Fabio Cottatellucci quindi hai usato il legno solo come rivestimento estetico di un dispositivo realizzato con componenti a norma? Questo in effetti dovrebbe eliminare ogni rischio, credo però che questa soluzione "a matrioska" non si sposi con le esigenze di spazio dell'opener, che se ho ben capito deve limitare le dimensioni del tutto...

[M.B.]

@Tronio

Io ho la sensazione che sia esattamente il contrario. Credo che il materiale da assemblare sia più ingombrante delle scatole standard che generalmente si usano per realizzare delle multiprese e quindi ne desidera realizzare una su misura. Magari esteticamente più gradevole...

Se così fosse, la soluzione adottata da Fabio è sicuramente da preferire. E comunque sia, tra centralini e scatole di derivazione in abs, non c'è che l'imbarazzo della scelta per quanto riguarda le dimensioni... Io con una di queste ci ho realizzato un piccolo condizionatore di rete per il lettore cd. Per l'estetica ho adottato anch'io la soluzione "matrioska" (vedi ultima foto)...

P.S. Rispetto alle foto, ora ci sono delle griglie di ventilazione in plastica sopra e sotto la scatola in abs. Mentre la ventilazione per la scatola in legno (un antico portagioie) l'ottengo semplicemente lasciando il coperchio aperto durante l'uso.

[dover]

Sono molto ma molto vincolato nelle dimensioni e nello spazio, ho dovuto nel progetto mettere i filtri di secondo stadio in verticale sui pannelli laterali. Non trovo alcuna scatola prefabbricata che abbia dimensioni utili a quello che serve a me, mentre - rispondo a Fabio - in metallo non la realizzo perché sarebbe uno sbattimento non indifferente lavorare le piastre di alluminio e fare le giunzioni, fori etc etc. Solo per una questione esclusivamente di comodità e capacità (mia). Dell'estetica non mi interessa nulla, starà dietro a tutto e neanche si vedrà.



Ps:non penso che Fabio abbia realizzato una matrioska con legno fuori che abbellisce a mo di involucro un case a norma. Io ho capito che (come intenderei fare io) il case di legno è lui stesso il contenitore unico della ciabatta. Ma magari non ci siamo spiegati

[Tronio]

28 minuti fa, dover ha scritto:

Sono molto ma molto vincolato nelle dimensioni e nello spazio

Da quel che avevo capito mi sembrava che ti servisse farla più piccola del normale, invece a quanto pare è il contrario quindi...

28 minuti fa, dover ha scritto:

Dell'estetica non mi interessa nulla

Ma allora potresti benissimo seguire l'indicazione di @Fabio Cottatellucci senza neanche farci intorno l'involucro di legno: scegli un qualsiasi contenitore in plastica specifico per questo tipo di applicazioni (ce ne sono di tutte le forme e dimensioni, come ricordava @M.B.), che costa poco e che puoi lavorare facilmente per fare tutti i fori necessari, e poi se proprio vuoi lo rivesti anche internamente con una pellicola metallica.

Tanto per capire meglio e non continuare ad andare a tentoni: di che dimensioni hai calcolato che ti servirebbe?



[dover]

Guarda provo a mandare foto del progetto così ci capiamo meglio

[dover]

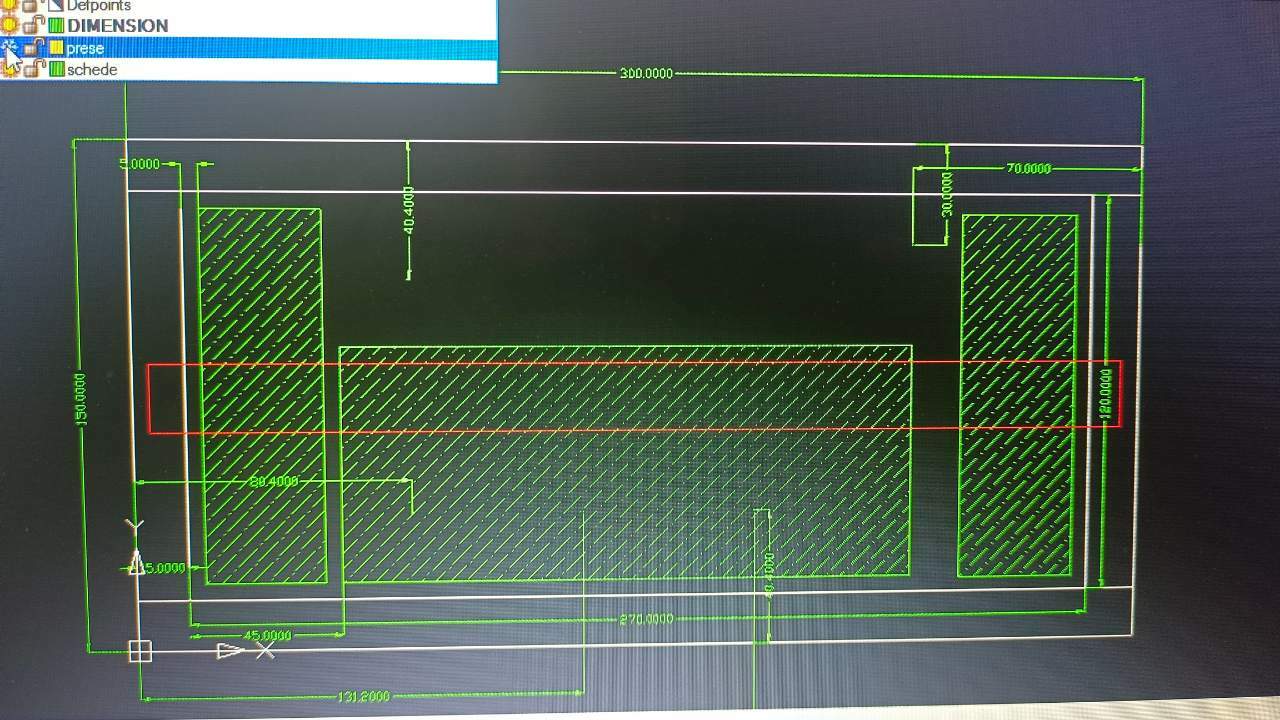

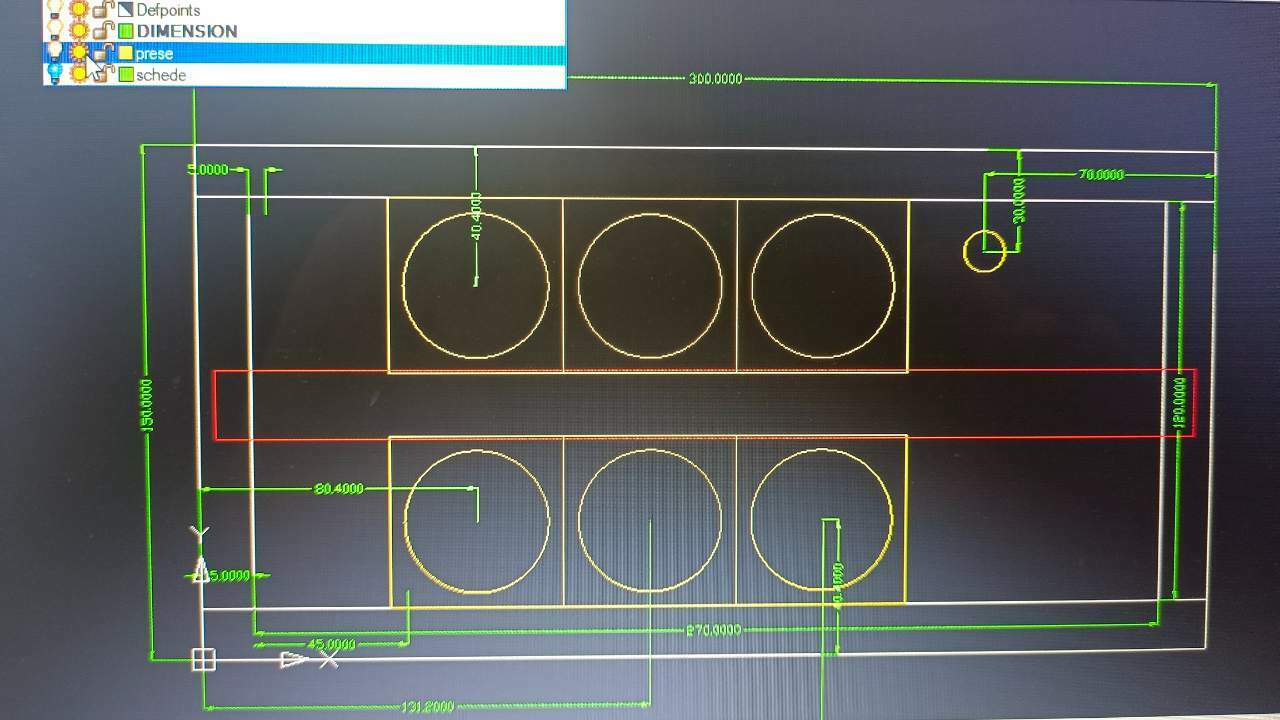

Da sopra (e schede interne)

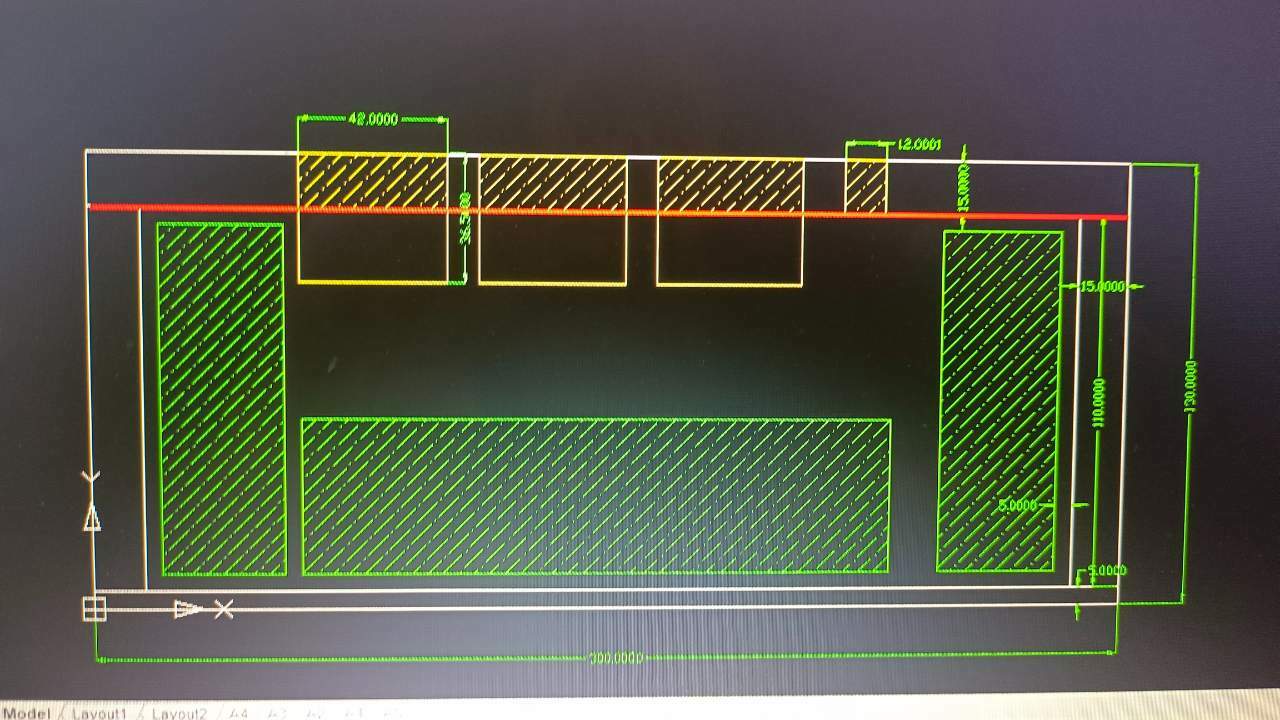

Sezione di fronte

[dover]

16 minuti fa, Tronio ha scritto:

mi sembrava che ti servisse farla più piccola del normale

Infatti. Per ospitare tutta quella roba servirebbe molto più spazio...

[dover]

Non so, se ora si capisce meglio...

[Tronio]

15 minuti fa, dover ha scritto:

Non so, se ora si capisce meglio...

Sì, almeno per me è molto più chiaro. Potresti usare una cosa del genere: le misure sono quasi esattamente quelle indicate ma cercando meglio sicuramente trovi dell'altro.

https://www.tecnomat.it/it/scatola-der-est-300x220x120mm-par-lisce-12100687/

[Fabio Cottatellucci]

2 ore fa, Tronio ha scritto:

quindi hai usato il legno solo come rivestimento estetico di un dispositivo realizzato con componenti a norma?

Esatto.
Per la precisione, più che estetico, il rivestimento di legno (che poi è una scatola portante, non un semplice rivestimento) serve soprattutto a fare da scatola foderata d'alluminio, per l'isolamento dai disturbi via etere per il centralino.
Il centralino in questione potrebbe tranquillamente vivere per conto proprio, attaccato al muro dietro l'impianto con quattro stop; come dici tu, è un pezzo a norma fabbricato dalla Gewiss o dalla BTicino (mi pare Gewiss) con materiale della stessa marca assemblato secondo regola dell'arte.
Niente voli di fantasia con la 230V.

Preso a caso dalla rete... un centralino tipo questo:
https://www.emmebistore.com/centralini-ip40-senza-portella/centralino-8-moduli-da-parete-ip40-senza-porta-gewiss-gw40026-12982.html
dentro, hai il binario e metti i frutti e cabli, magari a stella, tutto a norma.
Poi lo chiudi, prendi l'intero 'pacco' e lo infili in una cassetta di legno fatta a misura giusta giusta per accoglierlo, schermata all'interno.
E buonanotte.

[dover]

@Tronio intanto ti ringrazio.

I 22 cm di profondità sono effettivamente un problema per il buco in cui devo inserirle.

Ma mi chiedo tra l'altro... Le prese sopra come le metto?

Ammesso anche che faccio dei fori sulla plastica con una sega a tazza e avvito sulla plastica stessa. Poi dovrei "spingere" le spine su un piano bucherellato senza un rinforzo sottostante che si opponga alla compressione (nel mio progetto ho previsto un inserto di ferro o metallo a questo scopo tra la prima e seconda fila di prese, il quale poggia sul legno dei fianchi).

Mi sfugge qualcosa?



Scordavo. Potrebbe, e uso il dubitativo, essere possibile per me utilizzare una stampante 3d.sarebbe utile? O plastica o legno cambia poi poco?

[Fabio Cottatellucci]

1 ora fa, M.B. ha scritto:

Io con una di queste ci ho realizzato un piccolo condizionatore di rete per il lettore cd. Per l'estetica ho adottato anch'io la soluzione "matrioska" (vedi ultima foto)...

Bello!

[leosam]

Scusate per l'ignoranza,ma perche' filtrare le prese della ciabatta?

[Fabio Cottatellucci]

5 minuti fa, leosam ha scritto:

ma perche' filtrare le prese della ciabatta?

Credo sia un po' la logica della soluzione definitiva: costruisci o compri un oggetto che ti 'chiude' il fronte 'distribuzione della corrente'. Ha un suo senso.

Personalmente però io non vorrei mai (non ho mai voluto) una ciabatta filtrata; gli apparecchi cambiano, magari cambia pure la corrente di casa, se e quali filtri installare dipende da un mare di cose e la scelta varia nel tempo. A parte il fatto che un filtro come Dio comanda in una ciabatta non c'entra.
