Cavo phono bilanciato bassa capacità da terminare

[robycoce]

Cerco un cavo Phono a bassa capacità Bilanciato  da collegare a un MC step Up. Deisderei terminarlo da me . Si  trova qualcosa in giro ?

[walge]

@robycoce

se lo step up ha l'ingresso bilanciato  (xlr) ha un senso se non lo ha va bene un ottimo sbilanciato

intorno ai 70-100 pF /metro , morbido, la scelta è ampia







[robycoce]

grazie per la tua risposta ma insolitamente il costruttore dello step up consiglia una configurazione bilanciata in un solo verso ,  indicando un verso di direzione verso il pre . Non chiedermi perchè  lo suggerisce.....dubito pure che abbia un senso , tuttavia a questo punto vorrei provare .

[robycoce]

Per essere chiari questi indicano Connessione  negativo+schield  e  Positivo in un verso  .Nell altro verso indicano solo negativo e positivo ( in questo verso il collegamento shield non è previsto) non chiedermi il motivo di questo tipo di collegamento e  non so se qualche costruttore lo propone .per gli step Up  ...Per me è Vuoto totale .....

[walge]

@robycoce

o ha la connessione Xlr o se no puoi usare un cavo sbilanciato senza problemi



Walter

[robycoce]

Infatti non sò perchè abbia suggerito questa insolito collegamento .👍

[walge]

@robycoce

che step up è?



Walter

[BEST-GROOVE]

@robycoce van den hul D102 mk hybrid puoi usarlo anche in bilanciato oltre ad avere bassa capacità.

[leosam]

Non sono molto pratico di cavi phono ma il Neotech Nemoi-3220 dichiara 44 pf/mt.

Forse puo' essere una valida opzione.

[andpi65]

Il 22/12/2023 at 17:34, robycoce ha scritto:

Per essere chiari questi indicano Connessione  negativo+schield  e  Positivo in un verso  .Nell altro verso indicano solo negativo e positivo ( in questo verso il collegamento shield non è previsto)

È un collegamento in semi bilanciato ( calza collegata solo da un lato) . Ho assemblato così i Van den hul di segnale. Se ne cerchi uno di bassa capacità ( 52 pf/ metro, se non ricordo male) direi che il 501 silver farebbe al tuo caso.

Però visto che parli di step up e che quindi devi collegare una MC, direi che non è la capacità del cavo phono il tuo problema maggiore. Capirei di più la ricerca di un cavo a bassa capacità se dovessi collegare una MM.

[walge]

@andpi65

il cavo semibilanciato non esiste.

O è bilanciato o sbilanciato.



E 52 pF metro è un valore ottimo



Walter







[andpi65]

29 minuti fa, walge ha scritto:

cavo semibilanciato non esiste.

Non sono un tecnico, ma del collegamento con calza ( schermo) collegato da un solo lato ( che sarebbe quello ipotizzato dall' opener del thread )e denominato semi bilanciato ne ho letto da diverse parti, credo( sempre se non mi colto l'Alzheimer ) anche su Audiorew e sul sito della van den hul, per citarne un paio. 🤷

[qzndq3]

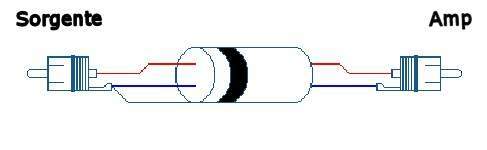

@robycoce Sembrerebbe essere il collegamento denominato "semibilanciato" come dice @andpi65 (vedi immagine allegata) e viene utilizzato un cavo bilanciato, come giustamente dice @walge un cavo o è bilanciato o è sbilanciato.





@robycoce Sul sito Van Den Hul c'è un documento che può aiutarti: https://www.vandenhul.com/wp-content/uploads/2020/05/van_den_Hul_Hi-Fi_Tips_and_Hints.pdf





Inoltre sempre sul sito Van Den Hul puoi leggere a proposito del cavo D-102 suggerito da @BEST-GROOVE :



- The resistance of each centre conductor is 5.5 Ohm/100 meter.

- The capacitance between the 2 internal conductors is a very low 37 pF/meter

- In balanced operation, even in rather high impedant circuitry, the overall losses and/or phase-shift remain very low.

- In unbalanced operation the two internal conductors can simply be taken together with the shield acting as the signal return, though the better and preferred layout (which we apply) has the shield only connected to signal ground at the signal source side (marked by a ground-end marking sticker) and one of the internal conductors functions as signal return.



[jani]

Il vdh in semi bilanciato, o comunque con calza schermante collegata, avrà però una capacità differente, superiore, da quella dichiarata tra i 2 conduttori interni.

[walge]

@jani

e comunque deve essere conteggiata dati che della calza non si può farne a meno



W
