Cartdridge e dintorni: distanza diamante-perno

[Bill]

Perdonami se insisto: come puoi essere certo del corretto azimut se l’operazione di regolazione di questo viene fatta prima del montaggio del braccio ?

[drpaolo]

1 ora fa, Bill ha scritto:

Perdonami se insisto: come puoi essere certo del corretto azimut se l’operazione di regolazione di questo viene fatta prima del montaggio del braccio ?

Perchè il portatestina è solidale alla canna del braccio ed ha una superficie rettificata cui aderisce la superficie superiore della testina e la canna del braccio è bloccata nel castello, che a sua volta è bloccato dai due perni dell'articolazione verticale, che hanno diametro di 4 mm e sono tenuti da 5 mm di filettatura, bloccata con bloccafiletti.

Alla fine il braccio appare come un blocco unico, che non ha interruzioni di sorta; se installo una testina che ha il guscio rigido e la parte superiore rettificata (chiaramente non testine da due soldi), una volta montata la testina nei due fori dello shell  l'overhang e l'azimut sono a posto.

A volte si devono montare testine "strane" che richiedono magari uno spessore per rimanere alla giusta distanza dal disco o hanno distanza 'anomala' tra l'asse dei fori di fissaggio e l'asse dello stilo (vedi alcuni modelli Lyra, ad es.), allora l'azimut viene verificato ed eventualmente aggiustato nella maniera classica, ruotando la canna del braccio sul disco a specchio.

[drpaolo]

Il braccio è concepito per svolgere queste operazioni di installazione in brevissimo tempo e in ogni condizione di lavoro.

Se posso citare un aneddoto: nella sala prove della rivista tedesca Stereo ho dovuto cambiare al volo la testina installata (Ortofon Quintet Bronze) con una Ortofon Cadenza Red, perchè anche questa volevano provare.

Ci ho messo meno di due minuti, con il giradischi installato sul piano di prova (e il mio disco a specchio con inciso l'arco dell'overhang).

Ci ho messo molto di più a regolare la forza d'appoggio, perchè non avevano una bilancia amagnetica sottomano !

[Bill]

Se il tuo braccio è installato sul tuo giradischi posso essere d’accordo

in ogni caso fatico ad afferrare l’estremizzazione di considerare nel progetto lo “spanciamento” del cantilever-stilo per poi lasciare il vinile libero di oscillare senza essere supportato da un piatto.



[walge]

@drpaolo

ma si possono vedere delle foto?



W

[Mxcolombo]

@drpaolo mi associo alla richiesta di @walge. Grazie in anticipo.

[loureediano]

Io la dima di Audio Review la ritengo assolutamente non utilizzabile

Mi dite come avete fatto a fare il foro precisissimo?

Io uso per conferma quella AudioQuest e quella inclusa nel disco HiFi



[alexis]

Non ho letto tutto il tred ma 6-9 mm sono il tipico overhang di bracci lunghissimi forse da 16” come i miei vecchi Toho.. se è un braccio da 9, non è possibile allinearlo con baerwald per esempio.. (allineamenti comunque altamente teorici, come pure i 0,3 mm di errore del tutto ininfluenti.. )

[drpaolo]

12 ore fa, walge ha scritto:

ma si possono vedere delle foto?

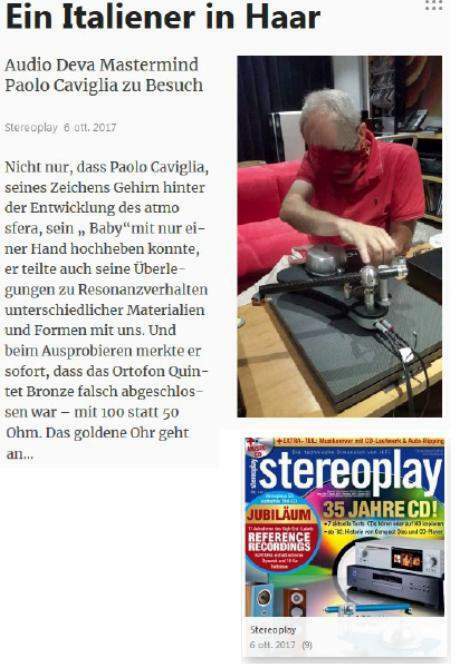

Si, una è questa (un po' sgranata), dove sto illustrando il braccio nella sala di ascolto di Stereoplay.

(in altro thread del forum c'è il link ad una recensione di rivista italiana).

[drpaolo]

2 ore fa, alexis ha scritto:

(allineamenti comunque altamente teorici, come pure i 0,3 mm di errore del tutto ininfluenti.. )

Non si allinea più, spero, con Bauer o Baerwald; io ho citato studi più recenti (Stevenson, ma ce ne sono altri).

Alla fine si tratta solo di uno sviluppo in serie, alla portata di qualsiasi bravo studente del liceo scientifico o dell'ITIS.

Ho lavorato insieme ad un ragazzo giovane (c'è un video su uno dei canali di due famosi maker italiani) per sviluppare un braccio diritto per lo scratch; ho passato al mio giovane collega (diplomato IIS, non laureato in matematica), gli articoli sopracitati e lui si è sviluppato la matematica necessaria al foglio elettronico per calcolare la distorsione del braccio dritto alle varie lunghezze.

Non è magia nera, in fondo.

Concordo poi sul fatto che overhang di 6 o 9 mm siano caratteristici di bracci più lunghi; ho progettato un braccio da 16" e il suo overhang è di 6,1 mm



Gli 0,3 mm non si riferiscono all'errore in sé, ma all'errore che la dima di AudioReview aggiunge all'errore di una dima perfettamente realizzata, che ho stimato in un minimo di +- 0,5 mm

[Berico]

Il 4/1/2024 at 20:00, Ultima Legione @ ha scritto:

Parlando di testine fono spesso trovo indicato, tra i tanti,  il parametro citato in oggetto: "Distanza Diamante-Perno" con valori compresi tra 6 e 9 mm che però non riesco a comprendere esattamente cosa sia e se e come intervenga nelle regolazioni generali del binomio Braccio-Testina.

è la distanza in cui deve esserci la puntina, è un aiuto al montaggio se non hai la sua dima te la puoi fare con il cad. Sui saec la testina la monti così, parallela alla shell e il diamante a distanza esatta.

[cesare]

Il 4/1/2024 at 20:00, Ultima Legione @ ha scritto:

Ha qualche relazione o attinenza con l' Overhang ?

non avevo mai visto il termine diamante-perno, poco fa sono capitato sul sito della Gold Note e ho avuto l'illuminazione

Per le loro testine riportano il dato di distanza FORI-diamante, ovvero di quanti millimetri la puntina è avanzata rispetto ai fori di fissaggio della testina!

Era ovvio che non potesse essere l'overhang, 9 mm sono troppo pochi e non quadrano con nessun metodo di allineamento. E' invece utile come informazione per quei gira/bracci che forniscono una dima del tipo di quelle a L riferite al portatestina, si può usare da sopra  facendo riferimento all'asse delle viti di fissaggio.

Non so se si era già giunti a questa conclusione nel corso della discussione, perché non ho riletto tutto, nel qual caso mi scuso della ripetizione.

[Marshall]

@walge @walge ciao, io ho un project rpm 10.1 evolution con testina ortofon quintet blue che vorrei allineare. Purtroppo mi ritrovo solo la dima per braccio da 9" mentre io ho un 10".

Quale potrei usare? Non riesco a trovare nulla in rete per quella lunghezza. Grazie

[walge]

ciao



hai letto questo?



https://www.project-audio.com/en/product/align-it-pro/



https://www.analogueseduction.net/alignment-tools/PRO-ALITpds3.html



credo ti torni utile



[Marshall]

@walge grazie mille, un po' caro ma alla fine è l'unico che fa quello che mi serve😅
