Parliamo di Galactron

[giangi68]

@samana Come detto a me si guasto' uno modulo ibrido e fattela pesca a capire cosa c'era. I finali sono hexfet che appartengono alla famiglia di jfet ad alte prestazioni.

[Velvet]

46 minuti fa, giangi68 ha scritto:

banali problemi ai led che riparavo da solo

Anche il mio Mk2161 ha i led in stile albero di natale.

A volte accesi, a volte spenti. Non che influisca sull'ascolto, ma a led spenti l'acquario in vetro perde fascino.

Vorrei metterci mano, hai dritte da darmi?

[giangi68]

@Velvet sono led bassa luminosità che dovresti trovare in qualunque negozio di elettronica (AZ, GBC) e sono facili da smontare, se hai dimestichezza e attrezzatura minima). Controlla solo la polarità perché i led hanno un +e-. La barra led è tenuta su con viti e collegata alla mother board con un piccolo connettore due poli con chiave. Alla peggio il distributore li vendeva completi su piastrino da sostituire in blocco

[Velvet]

@giangi68 Grazie!

[samana]

@AleR @giangi68

Grazie 🙏

[magoturi]

@giangi68 ho sostituito (oltre ai led)anche diversi condensatori elettrolitici, resistenze cotte e parecchi problemi con le saldature e qualche commutatore ma, ripeto, ho fatto assistenza tecnica dal 2 Gennaio dell'87 al 30 Aprile del 94 ed ho riparato apparecchi anni 70 ed 80 quelli dal 95 ad ora addirittura non li ho neanche ascoltati ma qualcuno visto in esposizione spento.

SALVO.

[senek65]

I Galactron di Chiomenti sono semplicemente dei gioiellini

[nexus6]

1 ora fa, senek65 ha scritto:

I Galactron di Chiomenti sono semplicemente dei gioiellini

quali sono i modelli progettati da Chiomenti ?

[giangi68]

Tutti quelli oggetto di questo 3d o in generale tutti quelli a sviluppo verticale degli anni 90

[senek65]

@giangi68 esatto. Io ho mk2060 che non uso sempre ma che non venderò mai. Il top era quando avevano quella serie speciale ( non ricordo come la chiamavano) : il suono era ancora migliore.

[giangi68]

Le versioni speciali sono signature, aggiornato, evoluzione, l'ultimo anche un po' più potente.

[5mare]

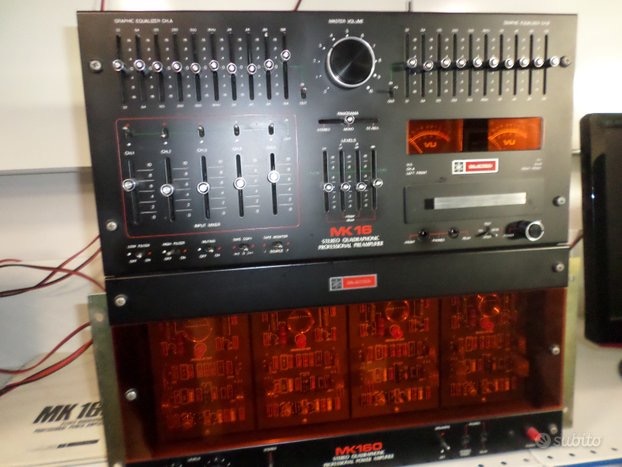

questi sono magnifici....

[senek65]

2 ore fa, giangi68 ha scritto:

evoluzione

Ecco...magnifici

[viale249]

Il 7/5/2021 at 11:13, giangi68 ha scritto:

a me si guasto' uno modulo ibrido e fattela pesca a capire cosa c'era.

se provavi ad aprirlo ti accorgevi che si sarebbe potuto riparare: al suo interno integrati ed una manciata di componenti discreti...

[viale249]

Il 7/5/2021 at 10:29, giangi68 ha scritto:

banali problemi ai led che riparavo da solo

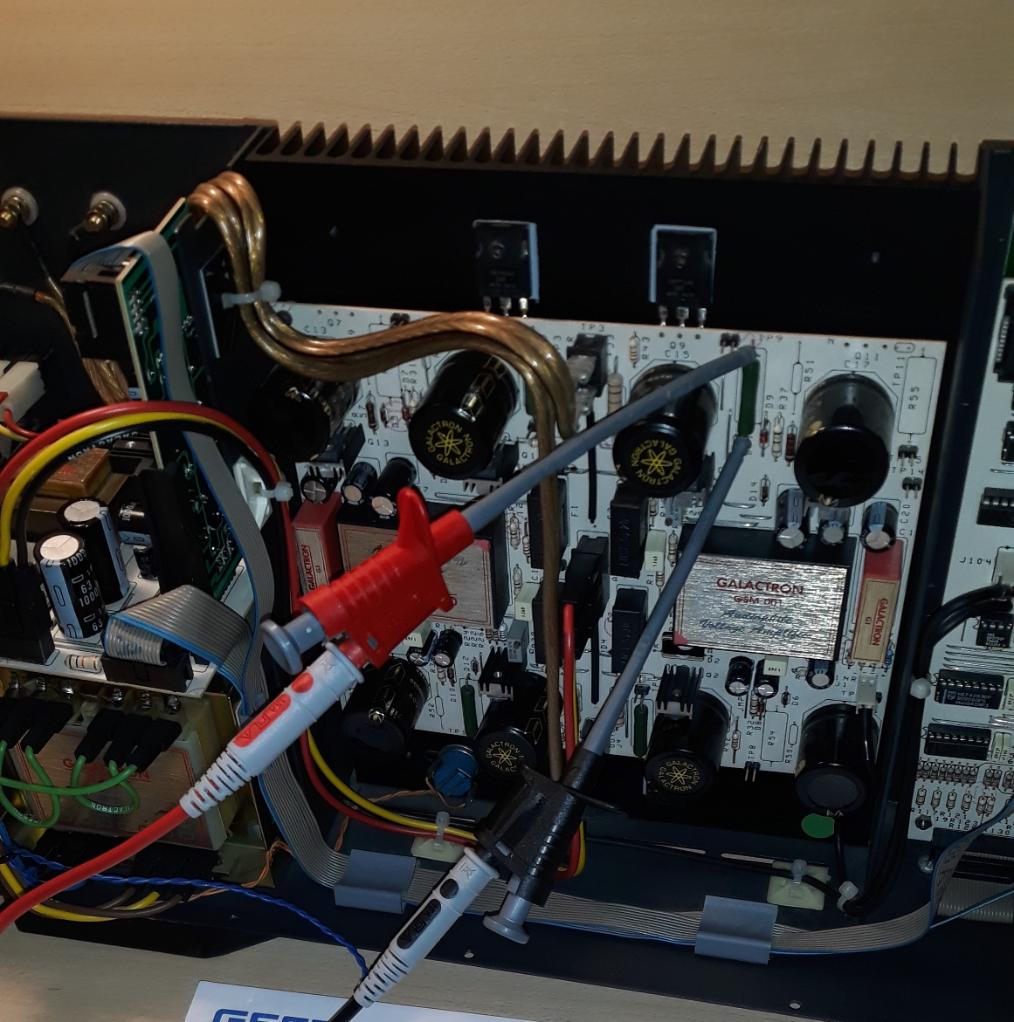

Questo dei led è un difetto ricorrente ma facilmente risolvibile, come hai ben illustrato. Il mio 2060 in quasi cinque lustri di attività non si è mai guastato, presentando solamente due led bruciati: lo scorso anno ho verificato le correnti di polarizzazione ed erano perfettamente inchiodate sul valore nominale. La foto che pubblico, con i punti di misura della corrente di polarizzazione, permette inoltre di osservare una modifica facilmente implementabile riguardante il raddoppio delle capacità di filtro: condensatori aggiuntivi, di valore uguale a quelli originali, possono essere installati nelle posizioni C13, C16, C14, C17 presenti sullo stampato e relative alla versione MK2120, con la quale il modello MK2060 condivide quasi tutto a parte il numero dei dispositivi finali ed il trasformatore di alimentazione. Come da progetto i condensatori, fisicamente installati nelle vicinanze dei finali, sono di fatto tutti in parallelo sui rail di alimentazione: nella mia modifica avevo impiegato gli stessi Kendeil 105°C snap-in impiegati in origine, così da non stravolgere esteticamente il layout della piastra madre, dal momento che si vede dalla finestra anteriore, con l'unica accortezza di verniciare di nero la parte superiore in alluminio dei condensatori aggiunti visto che in quelli montati in fabbrica è coperta dall'adesivo rotondo col logo Galactron. Semplice e pulito ma la modifica richiede una buona manualità in quanto va smontata la piastra madre.
