Autotrasformatore per ridurre il voltaggio di casa

[davenrk]

@corrado è una foto che ho trovato in rete, comunque è così



[walge]

dalla foto dei fusibili si suppone che il primario del trasformatore di alimentazione potrebbe avere la possibilità di configurarlo sia per i 100-117 che il 220. Sarebbe interessante vedere l'interno  nelle vicinanze del trastomatore



Walter

[stefanino]

1 ora fa, davenrk ha scritto:

Vdc significa volt....?

i finali sono esattamente quelli che hai citato

ma allora scusa, perché ad un altro che conosco gli è andato in blocco quando aveva oltre 250V in casa?



Vdc = Volt Direct Current (tensione continua)

Se un ampli va in blocco bisogna capire cosa si intende per "blocco"



E andrebbe anche capito se c'e' una relazione tra tensione di alimentazione e  "blocco", come e' stata fatta la misura , quando e cosi via.



Cosi a buon senso quello che puo' capitare a quell'ampli se o alimenti con una tensione decisamente elevata (decisamente non il 10-15% in piu') e' che intervengano i fusibili sulle alimentazioni





[stefanino]

54 minuti fa, walge ha scritto:

dalla foto dei fusibili si suppone che il primario del trasformatore di alimentazione potrebbe avere la possibilità di configurarlo sia per i 100-117 che il 220

ampli di quel tipo non si fanno in grande serie quindi che abbia un doppio primario da mettere in serie o parallelo a seconda che si lavori a 110 o 220 volts e' la cosa piu probabile





[davenrk]

29 minuti fa, stefanino ha scritto:

Se un ampli va in blocco bisogna capire cosa si intende per "blocco"

è andato in protezione, posso chiedere cosa sia successo di preciso

[davenrk]

1 ora fa, walge ha scritto:

Sarebbe interessante vedere l'interno  nelle vicinanze del trastomatore

dove di preciso?

[stefanino]

1 ora fa, walge ha scritto:

che il primario del trasformatore di alimentazione potrebbe avere la possibilità di configurarlo sia per i 100-117 che il 220.

nel part list di questo ampli  c'e' un unico trasformatore  quindi  e'  un doppio primario

con i primari in parallelo e' idoneo a lavorare con tensioni di alimentazione tra 100 e 117 volts

il 117 era lo standard USA ed ha una tolleranza del 10%

Quindi l'ampli se alimentato a 117 + 10% = 128 volts non ha problemi

Mettendo i due primari in serie (utilizzo "220") i 128 volts massimi raddoppiano

quindi fino a 256 volts non vedo problemi.







[cactus_atomo]

pensre che siccome il fornitore mi può dare una variazione del 10% in più o in meno risetto alla tensione nominale, questa sia sempre 253 mi pare un azzardo,. Credo che la tensione andrebbe monitorata per avere la ragionevole certezza che resti entro un certo range, dato che è sempre possibile che le vaiazioni possano essere maggiori deil 10% anche a scendere. Ma se la tensione normalmente non supera i 250 io starei più che tranquillo.

[stefanino]



48 minuti fa, davenrk ha scritto:

dove di preciso?

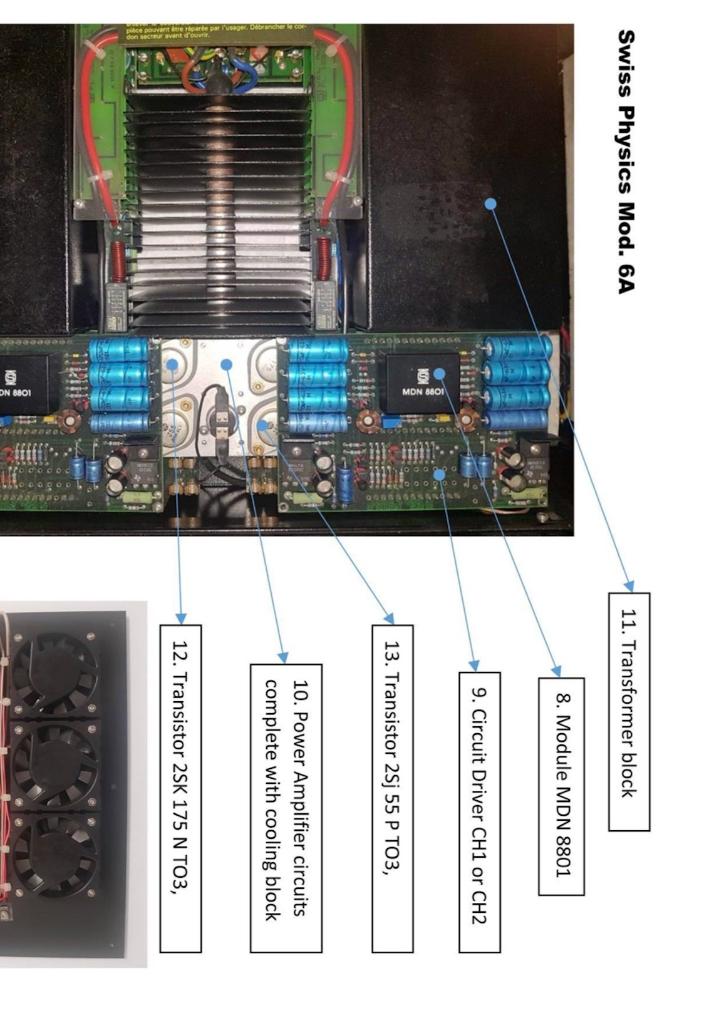

ti allego l'immagine di dove e' localizzato il trasformatore

mi sembra tu non abbia grande dimestichezza con elettricita elettronica e dintorni

quindi eviterei   di aprire e mettere   la mani dentro un robo pieno di condensatori (che restano carichi anche ad alimentazioni scollegate)







[walge]

la qualità costruttiva di quel marchio è elevatissima.

Riparai anni fa un modello 6A.

Tra l'altro i fet Hitachi ( per cui ho lavorato per molti anni, ramo informatico della Limited) di quella serie sono tra i migliori fet di potenza mai realizzati ed ormai quasi introvabili.

I trafo sono inglobati nella scatola di metaalo quindi è necessario l'intervento di un tecnico preparato.+ almeno per le verifche



Walter

[davenrk]

4 ore fa, stefanino ha scritto:

ti allego l'immagine di dove e' localizzato il trasformatore

ho anche un trasformatore nuovo mai usato da parte di scorta, oltre ai due pezzi con i moduli resinati 8801, ma preferirei non aprirlo onestamente, tra il resto dietro è completamente resinato.



4 ore fa, stefanino ha scritto:

mi sembra tu non abbia grande dimestichezza con elettricita elettronica e dintorni

per niente, mi occupo di tutt'altro nella vita, ho solo chiesto ad un tecnico e ad altri che hanno avuto gli stessi apparecchi e che hanno usato un trasformatore per abbassare la tensione



4 ore fa, stefanino ha scritto:

nel part list di questo ampli  c'e' un unico trasformatore  quindi  e'  un doppio primario

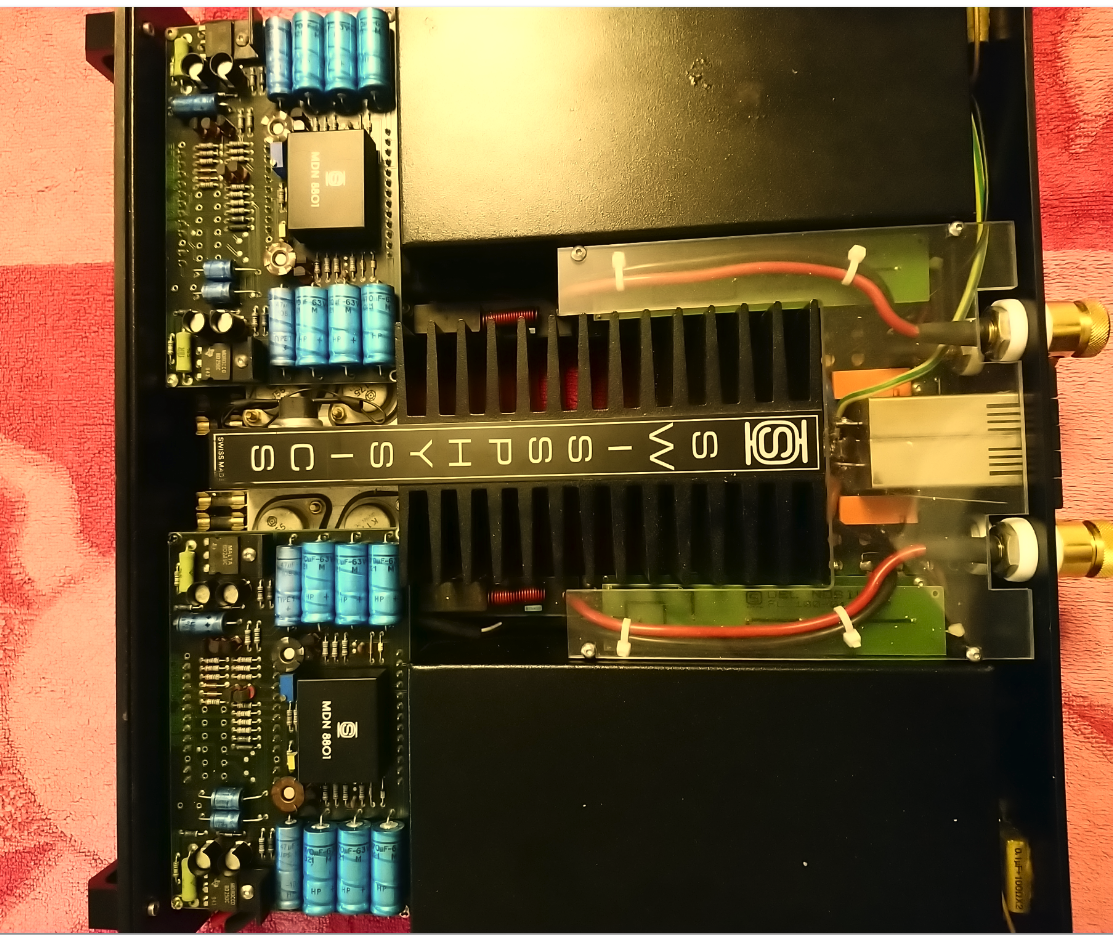

sono due i trasformatori, no? i blocchi neri grossi



41 minuti fa, walge ha scritto:

Tra l'altro i fet Hitachi

intendi questi? ce ne sono 6 per tipo (12 in totale)

secondo te sono soggetti a possibili guasti?





4 ore fa, stefanino ha scritto:

Mettendo i due primari in serie (utilizzo "220") i 128 volts massimi raddoppiano

quindi fino a 256 volts non vedo problemi.

perdonami ma non ho capito molto, perché secondo te quindi sul finale il costruttore ha scritto 220V, mentre sul pre 230V?





[davenrk]

4 ore fa, cactus_atomo ha scritto:

pensre che siccome il fornitore mi può dare una variazione del 10% in più o in meno

253 equivale a 230V + 10%

il problema è che questo finale ha indicato ovunque (apparecchio,manuale) che la tensione di utilizzo è 220V, quindi 220V+10% = 242V

da quello che avevo capito, siccome in casa ho anche 247V, sono cavoli amari...per questo mi sono fatto fare l'autotrasformatorino che abbassa di 12V circa

sul pre sempre Swiss Physics stranamente invece è indicato un utilizzo a 230V, quindi non avrei problemi fino a 253V

[davenrk]

sono due i trasformatori

[stefanino]

14 ore fa, davenrk ha scritto:

perdonami ma non ho capito molto, perché secondo te quindi sul finale il costruttore ha scritto 220V, mentre sul pre 230V?

perche probabilmente sono prodotti pensati in momenti diversi (il passaggio 220-230 e' a cavallo di quegli anni) e oggi sarebbero specificati tranquillamente per utilizzo fino a 230 Vac  +/- 10%

.

Il ragionamento da fare e' relativamente semplice (se hai un po di basi altrimenti ti tocca fare atto di fede)

I trasformatori hanno due primari

Se li metti in parallelo adatti l'ampli a lavorare  con basse tensioni di rete (100-117 volts)

se li metti in serie adatti l'ampli a lavirare con tensioni di rete elevate (220 e oltre)

.

La tensione che a noi ihteressa e' la massima che l'oggetto sicuramente regge

La massima e' 117 volkts che era lo standard USA di quel tempo

Lo standard prevedeva un 10% di tolleranza quindi 117 diventa 128, 7 volts

Ora se metto quei due primari in serie avrò che la tensione massima "certa" e' 128,7 x 2 = 257,4 volts.



.



[davenrk]

@stefanino atto di fede 😅😁

il fatto che ci siano due trasformatori, non cambia niente ,giusto?

grazie
