Anatomia di un DAC (anzi di molti DAC)

[max]

tda1543 vs tda1541...nulla osta a che macchine con combinazioni di 1543 suonino bene ma il 1541 era altra cosa....

il prezzo certo non dice tutto, ma insomma:

1543

https://www.ebay.it/itm/225122730996?itmmeta=01HS9QH6K2CZT3C3TCDACT45C8&hash=item346a5c43f4:g:okMAAOSwqtli~Phi&itmprp=enc%3AAQAJAAAA4HEbv283g1DrHw4PXHMhzgNSNDwJhih7UACXbTZQrB%2F0eLK%2BghoPxLg6jsKMMU3cKddojROZbXPKvfXTESKM1DXYPH7Tg%2BwuU%2BD2ESrskMejH2CcRUlLss%2B1z1AoI2l9Vg8025m2XQlgnHZ%2FjueXe%2FnHY7yVYt2dWasrPfLrY4GP1R00PLFJotjENVkYZXGV6ooZ2DwjPGTbR%2B%2BcONhuiGtMYsi2oya2S49cJhjzay1CHUugeuQNY5ojmR%2BJjKfO2F2gj1s62JmQqYqKQCZKd4QCxWvWA0yQ2yePIc2frr3b|tkp%3ABk9SR9TpxLfKYw



1541 (prezzo tra quelli più bassi per chip  non di provenienza cina, sulla cui originalità ...):

https://www.ebay.it/itm/362766877619?itmmeta=01HS9PMG8NCH7PB14SCDZB207K&hash=item54769743b3:g:HTQAAOSwPzRdjQxB&itmprp=enc%3AAQAJAAAA4J34THRzwqTpU4L7H72EJicpRQHpY942N13eTVuACIypZyMuDAgqczBTMkRjM1xLvsMn5o1YZH4yEvWvtT24c5D4EJWMUNe8kM77BOiucPBV6ODZMqSy8vOUrqffItt2d5eJdap1aGDQW8sMcFo4HbXAwzgqYQpxPWl32z01wuZG8Md0x9KqTyBvjBmMnMG13yZFzlzeoBfilkJPFYosDKgjx0%2BjIPghEZrMpTbt7NSkHdnrcjLxvGME%2BrKNsKDhqe%2FPqrc6AS1q7ZxcLq%2BQ8HIMNdYsmVP23FicNeh4L3gg|tkp%3ABk9SR7iE0rbKYw



[Andrea Mori]

10 ore fa, davenrk ha scritto:

@alexis sarebbe interessante ascoltarlo.

@Andrea Mori magari ci puoi dire se adotta tecnologie particolari.

P.S. Perdonate l'ignoranza, ma i Philips TDA1543 sono ancora in produzione?

Il TDA1543 non è più in produzione da molti anni, se ne trovano ancora come fondi di magazzino, ma ci sono una miriade di "fake" in giro che è difficile capire cosa si acquista. Stesso discorso per il TDA1541A, qui i "fake" proliferano proprio.

Qualcuno comunque potrebbe aver fatto scorta anni fa appena ne è stata dichiarata l'obsolescenza programmata (end of life) da parte di Philips.

La tecnica del cosiddetto "piggyback" che significa impilare più chip DAC dello stesso modello, ovvero utilizzarne più di uno in parallelo, non ha carattere particolare, lo scopo è quello di raddoppiare, triplicare e via dicendo la corrente di uscita (visto che si parla di DAC con uscita in corrente) al fine di abbassarne l'impedenza. Questo consente di ottenere tensioni più elevate a parità di carico, ossia a parità di impedenza d'ingresso dello stadio di conversione corrente-tensione, riducendo il fattore di amplificazione necessario di questo stadio.

[Andrea Mori]

5 minuti fa, max ha scritto:

tda1543 vs tda1541...nulla osta a che macchine con il 1543 suonino bene ma il 1541 era altra cosa....

il prezzo certo non dice tutto, ma insomma:

1543

https://www.ebay.it/itm/180709031004

1541 (prezzo più basso non di provenienza cina sulla cui originalità ...):

https://www.ebay.it/itm/362766877619?itmmeta=01HS9PMG8NCH7PB14SCDZB207K&hash=item54769743b3:g:HTQAAOSwPzRdjQxB&itmprp=enc%3AAQAJAAAA4J34THRzwqTpU4L7H72EJicpRQHpY942N13eTVuACIypZyMuDAgqczBTMkRjM1xLvsMn5o1YZH4yEvWvtT24c5D4EJWMUNe8kM77BOiucPBV6ODZMqSy8vOUrqffItt2d5eJdap1aGDQW8sMcFo4HbXAwzgqYQpxPWl32z01wuZG8Md0x9KqTyBvjBmMnMG13yZFzlzeoBfilkJPFYosDKgjx0%2BjIPghEZrMpTbt7NSkHdnrcjLxvGME%2BrKNsKDhqe%2FPqrc6AS1q7ZxcLq%2BQ8HIMNdYsmVP23FicNeh4L3gg|tkp%3ABk9SR7iE0rbKYw

L'unico modo per essere veramente sicuri di non comprare un fake è quello di comprare un CD player o un DAC di almeno una ventina di anni fa che montava il TDA1541A e smontarlo dalla scheda.

Per il resto, soprattutto roba cinese, rimane un terno al lotto. Ho visto roba cinese marcata S3 (tre corone), mai prodotto da Philips visto che la selezione migliore era l'S2.

[giaietto]

@Andrea Mori ma di questo Lab12 cosa ne pensi?

[Andrea Mori]

36 minuti fa, giaietto ha scritto:

@Andrea Mori ma di questo Lab12 cosa ne pensi?

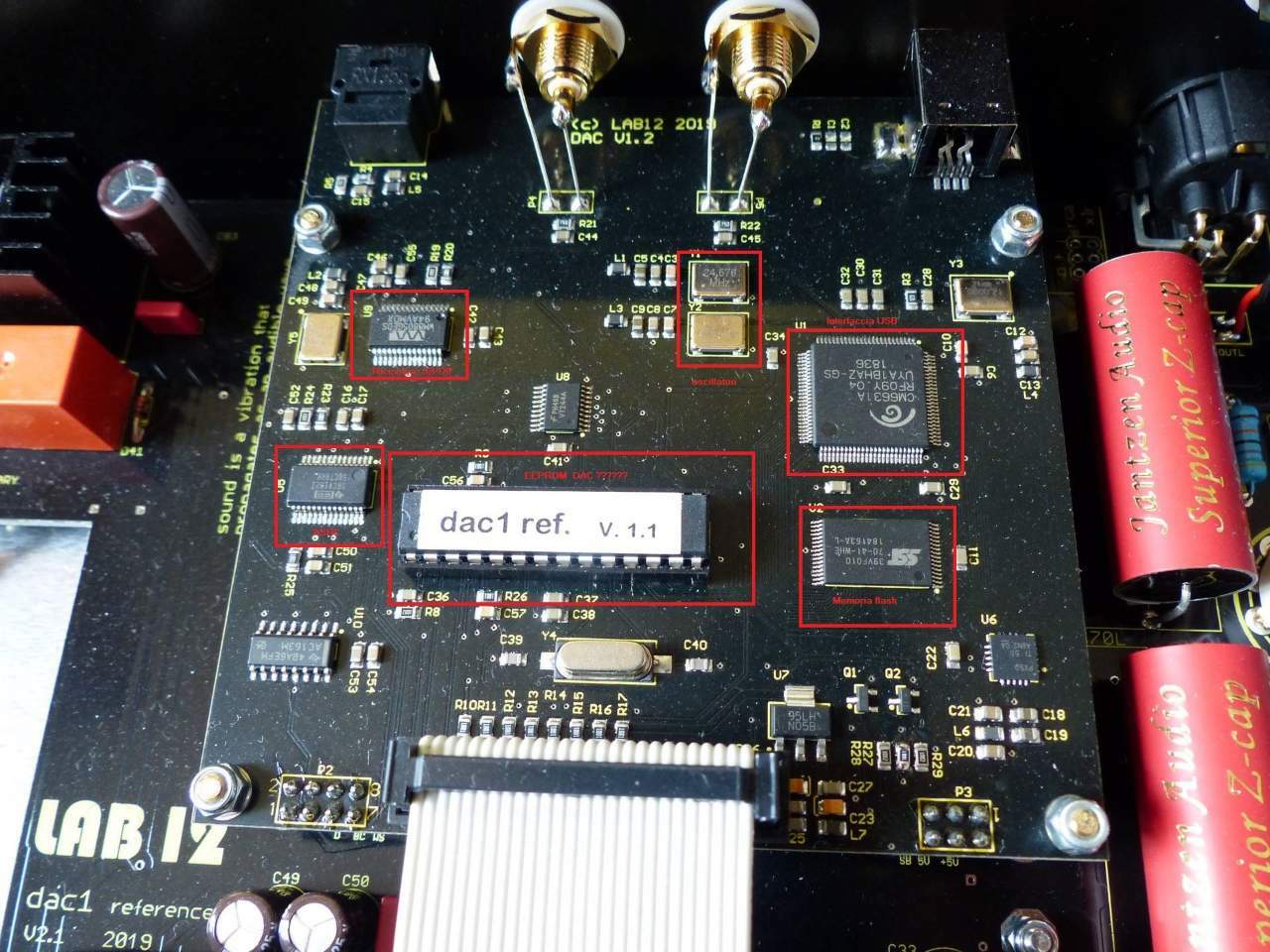

Dal punto di vista tecnologico è un'implementazione un po' datata, tipica degli anni novanta.

Ingresso USB basato sul chip CM6631A, alternativa taiwanese più economica rispetto a XMOS che non supporta DSD.

Memoria flash e oscillatori sempre per la sezione USB.

Ricevitore S/PDIF Wolfson WM8805 fuori produzione.

ASRC (Asynchronous Sample Rate Converter) SRC4192 del TI usato probabilmente per sovra-campionare e convertire la frequenza di campionamento.

Probabilmente poi c'è una EEPROM ma non ho idea a cosa possa service.

Infine sulle specifiche ho letto che per la conversione usa 8 DAC TDA1543 in parallelo, un chip a 16 bit fuori produzione da almeno 20 anni (forse più) del quale ho già detto precedentemente.

Mai ascoltato, quindi non saprei dire come potrebbe suonare.

[Max440]

7 ore fa, Andrea Mori ha scritto:

Infine sulle specifiche ho letto che per la conversione usa 8 DAC TDA1543 in parallelo



Ahia ... se non è 1541 mi sa che non se lo filerà nessuno ...

Certo, probabilmente con 8 1541 golden crown sarebbe costato come minimo il doppio ...

[giaietto]

Eppure pare stia avendo un discreto successo 🤔

[Max440]

7 minuti fa, giaietto ha scritto:

Eppure pare stia avendo un discreto successo



L'ascolto sarà il giudice ultimo, ovviamente: se davvero suona bene come dicono, molti appassionati non se lo lasceranno scappare ...

Il mio dubbio era solo legato al discorso "tecnologico", perchè se sulla carta avesse montato i 1541, moltissimi lo avrebbero preso praticamente a scatola chiusa, secondo me ...

[alexis]

@Max440 io per primo.. vero..

andrebbe provato ovviamente prima.. diciamo che il giovane progettista greco ha già una solida reputazione nei circoli degli addetti.. non dimentichiamo poi che la Grecia ha un mercato hiend piuttosto florido e sviluppato.. e che da quell’area geografica provengono molte acclamate macchine da musica.. ypsilon e aries cerat e altre.

[captainsensible]

@alexis infatti la tradizione tecnologica delle Grecia è famosa, pari pari alla Germania



CS

[alexis]

@captainsensible sembra incredibile che in un angolo del mediterraneo famoso più per l’odissea e il partenone vi siano dei circoli audiofile così tosti e agguerriti.

E i marchi citati prima hanno una reputazione niente male.. e listini  stratosferici.. e pure campano e proliferano.

[talli.]

1 ora fa, giaietto ha scritto:

Eppure pare stia avendo un discreto successo

la mia perplessità più grande è legata al fatto che è limitato a  24bit/192 kHz...e nel 2024 mi sembra un handicap non da poco, ovviamente per me visto che per altri potrebbe essere un plus....

[captainsensible]

@alexis i listini stratosferici li hanno tutti, ormai, in ogni dove, ed è il minimo per campare per aziende microscopiche.

Li trovi in ogni dove.

Ma il contributo "reale" all'innovazione del settore dove sta ?

Latitante.

IMHO

CS

[alexis]

@captainsensible hai mai ascoltato un sistema ypsilon completo? E un aries cerat completo? Penso che dovresti farlo, se passi per Monaco, ti do un indirizzo 🤓

[captainsensible]

@alexis difficile che vada a Monaco, in ogni caso grazie del suggerimento



CS

[Max440]

28 minuti fa, alexis ha scritto:

E i marchi citati prima hanno una reputazione niente male..

Per citarne un altro: anni fa sentii un loro planare... notevole!

.-.-.-.-.

https://www.analysisaudio.com/index.php

[Andrea Mori]

42 minuti fa, captainsensible ha scritto:

@alexis

Ma il contributo "reale" all'innovazione del settore dove sta ?

Latitante.

IMHO

CS

La reale innovazione esiste, ad esempio i citati Holo e Mola Mola che sto descrivendo.

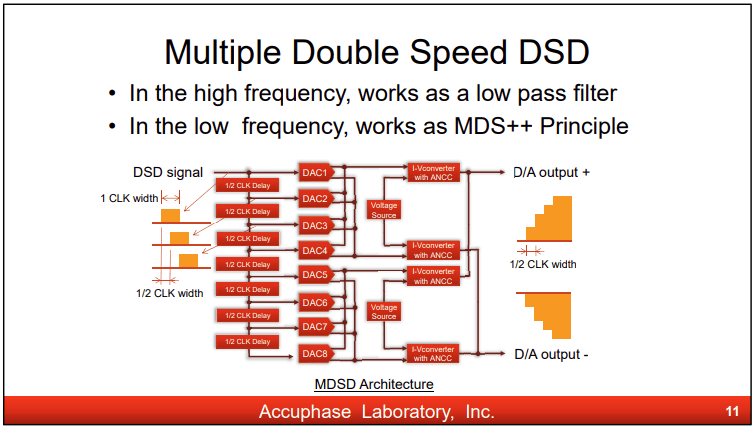

Oppure Accuphase con il suo MDSD DAC.

[captainsensible]

@Andrea Mori stai parlando di Accuphase o Mola Mola.



Ma il reale contributo l'ha dato la Nippon Telephone & Telegraph, mi pare fosse il 1974.



CS
