Il potenziometro: cosa fa esattamente? Quanto è importante? Di che tipo deve essere? Di che qualità, e quanto deve costare?

[teramusic]

Dimenticavo: con la soluzione RR con logica di comando si risolve brillantemente,  volendo, il tema "bilanciamento"

[domenico80]

6 ore fa, OLIMPIA2 ha scritto:

interessante, di che ladder si tratta?

Non è un attenuatore acquistato dai vari cataloghi Ali o che altro , ma un sistema home made

allora , il principio è lo standard del ladder , niente di che , cioè relè e resistenze

si è optato per 6 relè per avere 64 step da 1 db ciascuno

con 5 relè hai meno roba , relè e resistenze in serie il segnale , ma hai 32 step da 2 db ciascuno

oltre i 6 relè sfociamo nell'inutilità , poi ognuno fa come gli pare

in sintesi ,  attenuatore mono , cioè , con relè a 2 contatti parallelati , quindi 12 relè , resistenze smd  melf e foil

stesso principio per i relè degli ingressi , ma a distanze pre definite che non sto a spiegare per non avviare flames assurdi dai soliti due

tutto qui    ...............

[OLIMPIA2]

5 ore fa, walge ha scritto:

@OLIMPIA2

un esempio è Tent Labs. In kit

Ha una ottima soluzione che ho usato nel tempo.

64 posizioni con 1 dB di attenuzione ognuna. & rele di alta qualità + 4 ingressi a bordo selezionabili

Tutto tramite telecomando

Nella configurazione ladder i contatti presenti in serie al segnale sono sempre due, di fatto

Walter

Il Tent Labs lo conosco.

[OLIMPIA2]

@domenico80 mi interessava il discorso dell'impedenza costante

[walge]

@OLIMPIA2

con i tipi ladder avrai una impdenza vista dalla sorgente costante.

Quella di uscita varia in un determinato range

Poi la soluzione di Tent, come altre poche, ha il vantaggio di avere un numero di componenti basso e pochi contatti

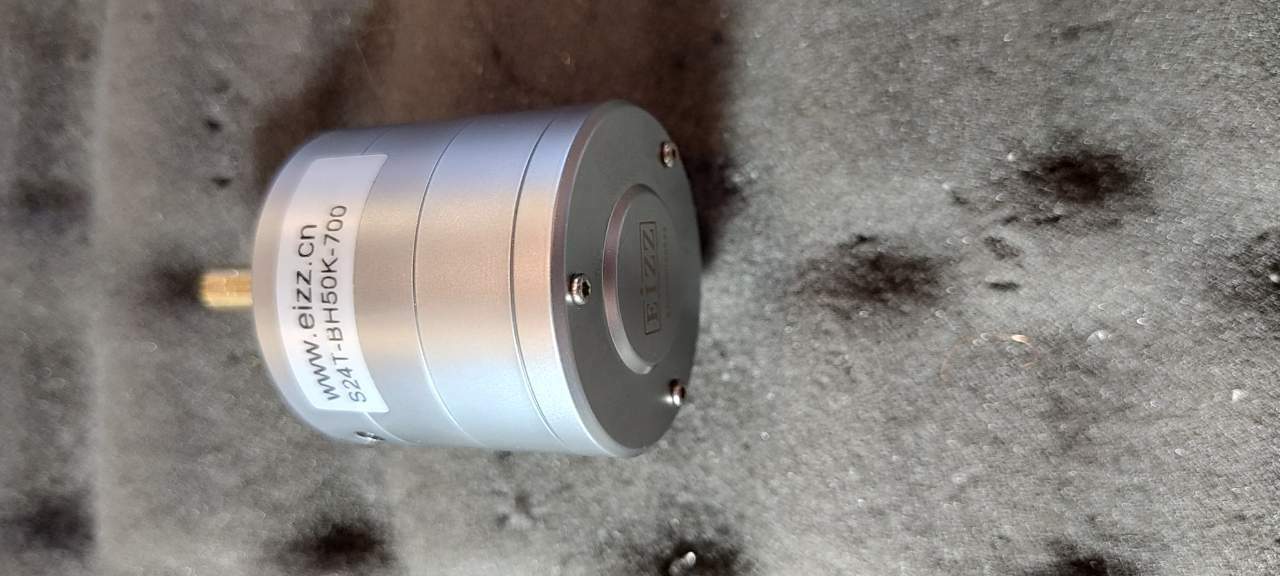

Se la sorgente ha una reale bassa impedenza  non si incontrano problemi anche con la configurazione normale; il punto è che se usi un commutatore con 24-48 posizioni ti ritrovi una serie di resistenze e contatti-saldature nelle posizioni più attenuate.

Un link utile con disegno

https://khozmo.com/product/attenuator-48-steps-series-type-mechanical-copy/



[OLIMPIA2]

@walge un mio vecchio cliente mi ha chiesto di revisionargli il preamplificatore che gli ho costruito 20 anni fa. Con l'occasione mi ha chiesto se sarebbe possibile spostare il potenziometro del volume in uscita. Ho fatto una prova ma il potenziometro in uscita mi funziona da controllo di tono. Il suono varia al variare della posizione della manopola.

[walge]

@OLIMPIA2

intanto da capire la impedenza di uscita, valore del cap, impedenza pot

pou mettere il volume in uscita è un errore specialmente se si usano fonti digitali dove il livello sfiora i 2 volt

[OLIMPIA2]

@walge il preamplificatore è solo linea ed utilizza la E80CC.

Esce a trasformatore con 600 ohm. Il potenziometro è da 10K.

Il cliente insiste a volere il potenziometro in uscita perché ha letto che Aloia faceva così...

[walge]

@OLIMPIA2



hai terminato il secondario su 600 ohm??

[OLIMPIA2]

3 minuti fa, walge ha scritto:

@OLIMPIA2

hai terminato il secondario su 600 ohm??

Certamente.

[captainsensible]

Diciamo che il volume in uscita teoricamente sarebbe vantaggioso per il rapporto S/N.



CS

[walge]



@OLIMPIA2

ma il pot da quanto è?



[OLIMPIA2]

32 minuti fa, walge ha scritto:

@OLIMPIA2

ma il pot da quanto è?

10K



Ma ho provato anche 50 e 100K, niente da fare. Il potenziometro in uscita suona uno schifo

[grisulea]

34 minuti fa, OLIMPIA2 ha scritto:

10K

Ma ho provato anche 50 e 100K, niente da fare. Il potenziometro in uscita suona uno schifo

Troppi per pilotare lo stadio successivo. Il sistema funziona con potenziometro al massimo di 1000 ohm, dipende dallo stadio successivo, basta sia almeno 10 kohm. Purtroppo con 600 in uscita diventa difficile, ci vuole qualcosa che esca sotto i 100 ohm. Potresti mettere un buffer subito dopo il trasformatore. Per ridurre il rumore ho fatto la stessa cosa, ho i potenziometri appena prima dei finali ma pilotano  buffer. Il pre Aloia top ad esempio lo usa sia in ingresso che uscita, quello in uscita è da 1000 ohm ma viene pilotato da un srpp parallelo se non sbaglio, di ecc88.

[walge]

1 ora fa, OLIMPIA2 ha scritto:

il preamplificatore è solo linea ed utilizza la E80CC.

tanto per capire , una sezione per canale?

Ma il trafo che rapporti ha? E' un parafeed?



Walter
