1 minuto fa, jakob1965 ha scritto:

vuole dire che bisogna spingerlo molto molto



non avendo nessun ampli Pass con i Vu non mi pronuncio, però leggo che anche con volumi da concerto live non si muovono almeno per la serie XA e questo mi lascia perplesso,  boh!

[jakob1965]

copio :



The Meter The meter is driven by an independant circuit that reflects the bias current through the output stage. Minor variances are normal. A meter reading full scale indicates an amp at or near maxium output. Please note that the meter wand location is different between the X and XA amps. On the X amps, the wand sits at around 10 o’clock, where as on the XA amps the wand sits at around 12 o’clock.

[jakob1965]

quindi tutto normale: se capisco giusto a potenze vicino al clipping , l'ago si sposta sulla destra - quindi la corrente  è superiore a quella della classe A di bias- se commutano direi che quadra almeno credo

[NickMaro]

Il bias in classe A è fisso, come fa a muoversi? Nei miei pass a volumi da stadio non si muove nulla.



[maxgazebo]

6 minuti fa, NickMaro ha scritto:

Il bias in classe A è fisso, come fa a muoversi? Nei miei pass a volumi da stadio non si muove nulla.

Ma infatti...il manuale è tanto chiaro, non c'è molto spazio per le interpretazioni

[Fabio Sodi]

Prima cosa un grazie a tutti per i commenti espressi - non potete immaginare la frustrazione di quando acquisti un oggetto che hai desiderato da tanto tempo e ti accorgi che qualcosa non va!... - e comunque ricapitolando, visto comunque che il mio problema non è l'oscillazione dell'ago che invece resta sempre fermo, ma il fatto che la sua posizione sia a oltre ore 12.00, pensate che risolvo regolando con il trimmer posteriore l'ago preciso al centro in situazione acceso senza musica?

[NickMaro]

Scusate, non per far polemica ma per capire.

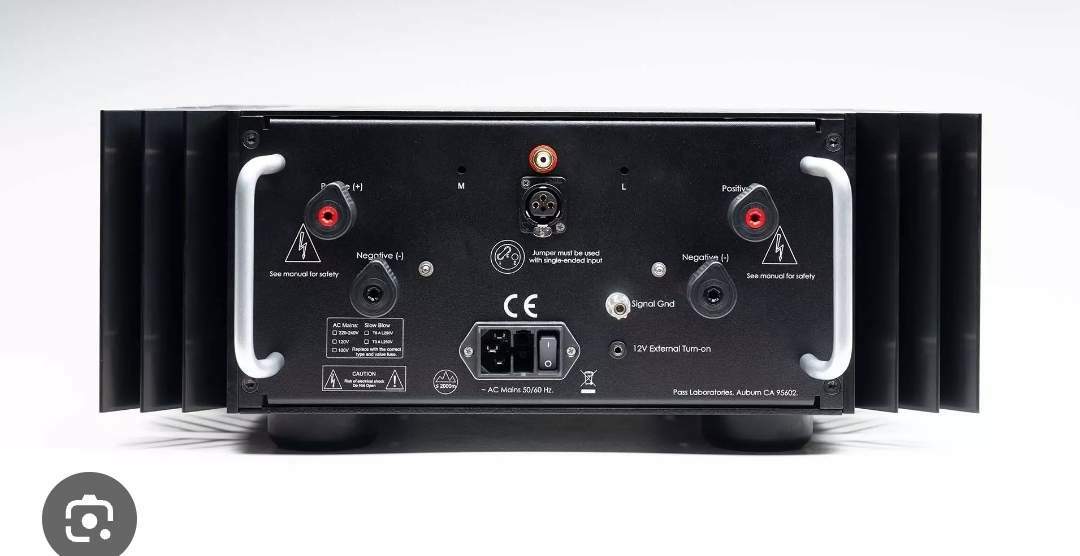

Ci sono due fori, un M per posizionare l'ago e uno L per la luminosità della luce del vu meter. Con M io metto la lancetta dove voglio e lì rimane , indipendentemente dalla potenza che eroga il finale.

Vale invece per gli ampli in classe AB.



[gennaro61]

Da una recensione fatta al pass xa 30.8:

"Il misuratore ha solo una funzione specifica. Mostra la corrente assorbita dall'amplificatore e nel caso di amplificatori di Classe A rimane più o meno a ore 12. Quando si supera il bias di Classe A, il puntatore del misuratore potrebbe spostarsi verso destra se si incontrano grandi colpi di basso o grandi crescendo. Se il puntatore è a sinistra o a destra del centro di 1/8" o giù di lì, non significa nulla. Se lo stai fissando contro il suo fermo a destra, stai estraendo più di 100 Watt dall'amplificatore"

Come ho scritto prima :da acceso la lancetta è spostata leggermente a sinistra rispetto al centro del vu meter ; se oscilla leggermente senza superare il centro significa che sta ai limiti della classe A; se sempre a  destra sta  lavorando  in classe ab.

Per dirla in parole ancora più semplici: la linea posta al centro del vumeter delimita il funzionamento in classe A (alla sua sinistra) da quello in classe Ab( alla sua destra).

A me è sd un mio amico si comportano allo stesso modo. Al recensore idem. O abbiamo a che fare con tre identici finali tutti con lo stesso problema o devono funzionare così.

Io propenderei per la seconda





[gennaro61]

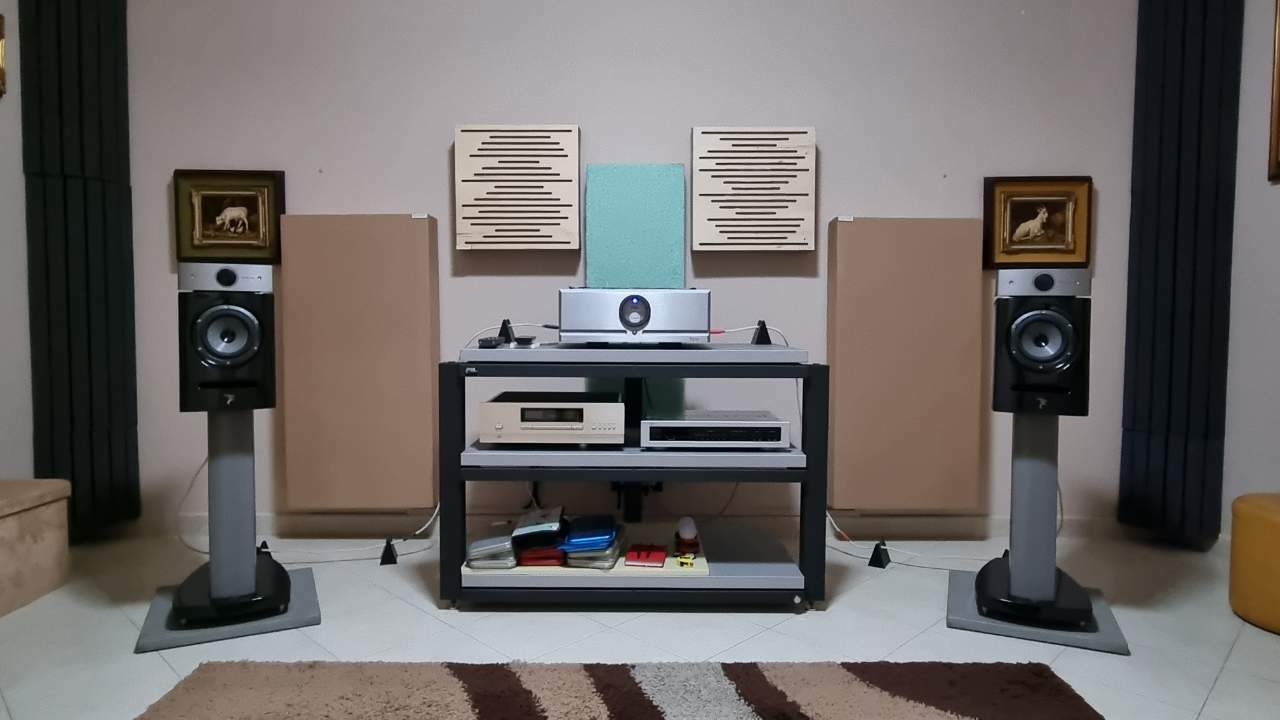

Eccolo il mio

[NickMaro]

5 minuti fa, gennaro61 ha scritto:

Da una recensione fatta al pass xa 30.8:

"Il misuratore ha solo una funzione specifica. Mostra la corrente assorbita dall'amplificatore e nel caso di amplificatori di Classe A rimane più o meno a ore 12. Quando si supera il bias di Classe A, il puntatore del misuratore potrebbe spostarsi verso destra se si incontrano grandi colpi di basso o grandi crescendo. Se il puntatore è a sinistra o a destra del centro di 1/8" o giù di lì, non significa nulla. Se lo stai fissando contro il suo fermo a destra, stai estraendo più di 100 Watt dall'amplificatore"

Come ho scritto prima :da acceso la lancetta è spostata leggermente a sinistra rispetto al centro del vu meter ; se oscilla leggermente senza superare il centro significa che sta ai limiti della classe A; se sempre a  destra sta  lavorando  in classe ab.

A me è sd un mio amico si comportano allo stesso modo. Al recensore idem. O abbiamo a che fare con tre identici finali tutti con lo stesso problema o devono funzionare così.

Io propenderei per la seconda

Sul 30.8 non hai ne il trimmer M ne L, questa è la differenza.

In Classe A non cambia il bias,  quindi l'ago deve stare fermo, mentre per passare dalla A alla AB, pass X e non XA muove l'ago. Nei miei Pass il vu meter è solo per scopo estetico o family feeling,  chiamatelo come volete.



[gennaro61]

4 minuti fa, NickMaro ha scritto:

Sul 30.8 non hai ne il trimmer M ne L, questa è la differenza.

In Classe A non

Infatti, hai ragione,  io parlavo del 30.8. Se un finale funziona solo in classe A come fa a passare in classe Ab?

Il nostro amico poneva la domanda rispetto al  funzionamento del vu meter del 30.8 .

[cactus_atomo]

allora, un amico curioso che aveva i pass 350.5 si domandava a cosa servisse il vumetere in quelli in classe a e per tagliare la testa al toro scrisse a pass per chiedergli un cnsiglio sull'abbinamento del 350 con il suo pre e anche per sapere a cosa servisse il vumeter nei classe a. pass, che resta uno dei poch signori dellhifi, li risposeintanto per dirgli che a suo parere il pre del mio amico era adeguato e che non vedeva motivo di cambiare pre solo per avere un monomarca pass, poi per il vumeter disse esplicitamente che visto il successo nei classe ab, lo aveva lasciato anche sui classe a ma solo per una mera questione estetica, non per indicare qualcosa, e se lo dice Pass..

[gennaro61]

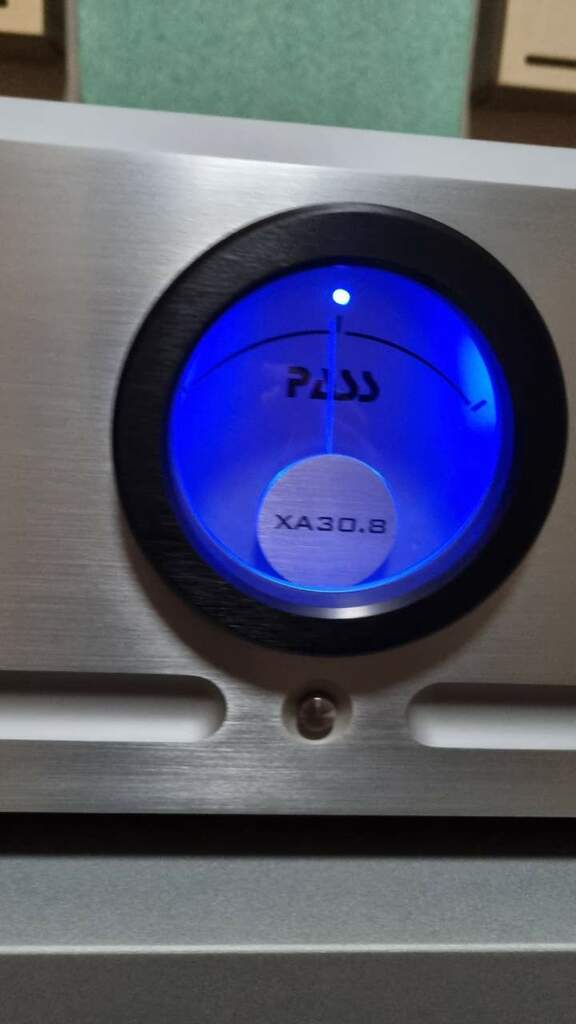

Sono rientrato adesso e l'ho acceso apposta.  Ecco la lancetta dove deve essere posizionata. Qualche mm a sinistra rispetto al centro.

[NickMaro]

14 minuti fa, cactus_atomo ha scritto:

per una mera questione estetica, non per indicare qualcosa, e se lo dice Pass..

Esattamente... quello che detto



@gennaro61 quella è un po di tolleranza secondo me.



[alex2]

I finali PASS che non commutano da classe A a classe AB erano quelli precedenti alla serie .5 e .8. Ad esempio XA100 - XA160 - X200 che come gli ALEPH funzionavano nel range della classe A e amen. A partire dalla serie .5 cioè XA30.5 - XA60.5 - XA100.5 ecc e dalla serie .8 commutano tutti in classe AB, come dimostrano anche le recensioni di STEREOPHILE e i test strumentali che potete andare a trovare in rete. Siccome alla PASS non sono fricchettoni che mettono cose che non servono negli apparecchi a solo scopo estetico, il VU METER indica la polarizzazione e viene tarato in fabbrica per stare circa a ore 12.00. Ovviamente la fabbrica sta in USA e quindi loro usano un variac per testare i finali per il mercato europeo. Quindi quando arrivano in Europa, magari se hai 230-240 o 225v può capitare che la lancetta stia alle 11.55 o alle 12.05. Quindi finchè l'ampli lavora in classe A la lancetta rimane immobile, ma se ci collegate un diffusore duro come una pietra, e tirate il collo col volume, la lancetta comincia a spostarsi verso destra durante i picchi. Così è col mio XA30.5 e con tutti i finali serie .5 e .8 che ho potuto vedere in funzione.

Se la lancetta rimane immobile evidentemente il finale riesce a pilotare il diffusore anche nei picchi restando nel range di funzionamento della classe A. I potenziometri di regolazione servono proprio per regolare l'allineamento della lancetta in base alla propria installazione domestica. Ma il METER non è un orpello estetico, ha una funzione anche se non è evidente come avviene per quelli che indicano i WATT.



Nel video sottostante





potete vedere in azione il top di gamma mono PASS XS150 che è in classe A a 4 telai da 150 watt, e la lancetta si sposta visibilmente nei picchi fino a ore 13.00, come è giusto che sia e come si comporta anche col mio finale.



Se non vi si sposta, o avete delle KLIPSCHORN e similari, o ascoltate solo pifferi, o avete un meter guasto
