Step up

[bear_1]

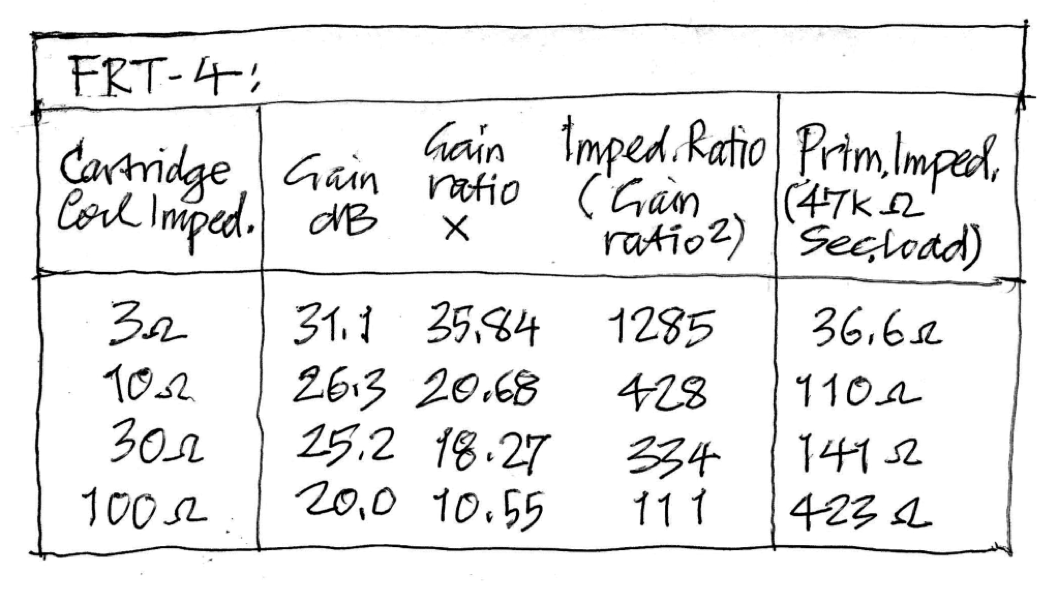

...a proposito di step up "navigando" ho trovato questa tabella... si può considerare attendibile???

[walge]

@bear_1

scusa ma su Audioreview è stato affrontato al meglio la questione

degli accoppiamenti con gli step up

Non è certo un pezzo di carta che può essere esaustivo

In ogni caso

ingresso MM 47 kohm

gain 10  20 dB

impedenza riflessa al primario di 470 ohm ( teorici)

testine consigliate con impedenza dichiarata di 30-40 ohm



gain 20  26 dB

impedenza riflessa 115 ohm

testine consigliate nell’’intorno dei 10 ohm



gain 40. 32 dB

impedenza riflessa 28 ohm

testine consigliate con impedenza dichiarata di circa 3 ohm



ovviamente questa è la teoria di base ma come ampiamente spiegato su AR 400 alcuni aggiustamenti possono portare a risultati ottimali

[bear_1]

@walge ….. quella tabella faceva parte  di un articolo  più complesso sui sut  in particolare dell' analisi  e dell ‘ uso dello step up  Fidelity Research FRT4  che ho trovato sul web

( attualmente ne ho uno che mi gira in casa)

[Mxcolombo]

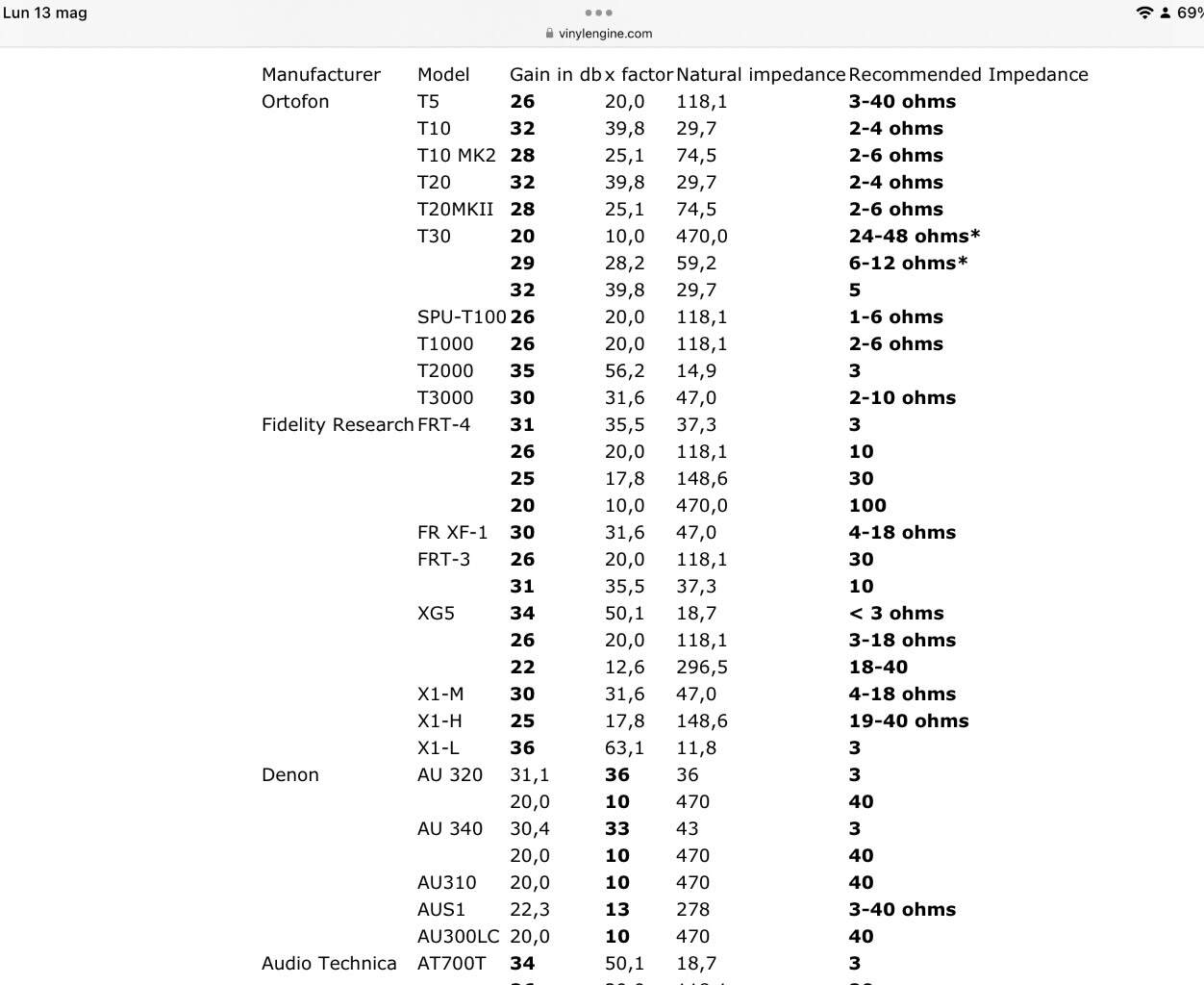

@bear_1 trovi i dati su Vinylengine https://www.vinylengine.com/step-ups-and-mc-cartridges.shtml





[Berico]

@bear_1 il gain è la radice quadra del rapporto di trasformazione tra secondario e primario, esempio altec 4722  50000/150=333 radice quadra 18.24 gain 18 db , questo è utile per il gain essendo fisso.

L'impedenza riflessa teorica invece puo' variare, è il rapporto tra impendenza del phono mm e il quadrato del gain o del rapporto tra secondario e primario ossia 333, con phono  per cui 47000ohm (canonici)/333= 141 ohm, se pero' l'impendenza è variabile da pre phono puo' essere 30000 ohm/333=90 ohm. Ma il gain rimane costante.



Comunque c'è il minuetto delle impendenze di @walge

https://www.audioreview.it/prove/storiche/il-minuetto-delle-impedenze.html

[Berico]

10 ore fa, Berico ha scritto:

@bear_1 il gain è la radice quadra del rapporto di trasformazione tra secondario e primario, esempio altec 4722  50000/150=333 radice quadra 18.24 gain 18 db , questo è utile per il gain essendo fisso.

L'impedenza riflessa teorica invece puo' variare, è il rapporto tra impendenza del phono mm e il quadrato del gain o del rapporto tra secondario e primario ossia 333, con phono  per cui 47000ohm (canonici)/333= 141 ohm, se pero' l'impendenza è variabile da pre phono puo' essere 30000 ohm/333=90 ohm. Ma il gain rimane costante.

Comunque c'è il minuetto delle impendenze di @walge

https://www.audioreview.it/prove/storiche/il-minuetto-delle-impedenze.html

Mi scuso per l'errore i db non c'entrano nulla il quel gain . É il fattore da molplicare sul output voltage.

[bear_1]

Ok… grazie. Risposte esaurienti. Mi era venuto un dubbio nell’ uso dello step up FR in oggetto è una Koetsu black.

[Berico]

@bear_1 ti andrebbe bene un sut da 1:10 a 1:15.

[bear_1]

@Berico   L’ FRT4 come nella tabella ha un selettore a 4 posizioni  3….10… 30…. 100; nelle specifiche Koetsu consigliano  di caricarla a 30 ohm, e’ per questo che sono perplesso

[Berico]

@bear_1 purtroppo le istruzioni sono in giapponese, e' un sut toroidale, a te se la tabella è corretta andrebbe bene  come gain quello a 100 ohm perchè esce a 0,4 mv ? vero?  le altre impostazioni hanno rapporto di trasformazione un po' troppo alto. Io lascerei perdere.

1 ora fa, bear_1 ha scritto:

di caricarla a 30 ohm

sicuro che non sia impedenza interna?

[jani]

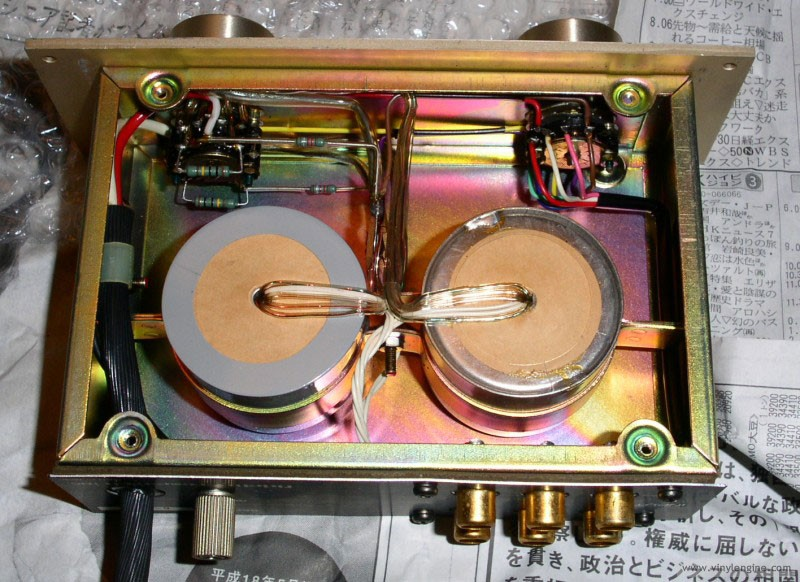

@bear_1 Ho avuto un FRT-4 ma l'ho restituito quasi subito perché gli switch avevano i contatti non molto affidabili, inoltre mi accorsi con sorpresa che le varie impedenze erano ottenute tramite resistenze



[bear_1]

@Berico ....io ho queste specifiche









[bear_1]

@jani .......in che senso non molto affidabili????

[walge]

@bear_1
direi 30 ohm

il punto è che il gain del trafo + mm potrebbe essere molto alto



Prova prima però





[bear_1]

@walge ....provato...mah...... che dire funziona bene.

[jani]

@bear_1 nel senso che a volte dovevo muoverli un po' per avere il segnale, e non era questione di ossidazione ma proprio meccanica, restituito senza rimpianti comunque.

[bear_1]

@jani .... niente di tutto questo, funziona  molto bene

[Berico]

@bear_1 ce l'hai a casa 😅 allora prova... se non saturi va bene 30 ohm , ma 100 ohm a parte il volume di uscita basso senti differenze?
