ESB Danza: qualcuno sa qualcosa?

[viale249]

È un diffusore a due vie e mezzo.

Semplificando: a bassa frequenza i due woofer sono in serie e tagliati dal passa basso del secondo ordine, in quanto il condensatore da 100uF ha una reattanza non trascurabile e di fatto è come se non ci fosse. All'aumentare della frequenza progressivamente conduce, bypassando il woofer 2 e lasciando il solo woofer 1 ad incrociarsi col tweeter. Di fatto il condensatore da 100uF agisce come uno shunt proporzionale alla frequenza (sempre semplificando...).

[maxgazebo]

Già...una sorta di shunt variabile in frq, non ci avevo pensato...pensavo più a celle di filtro diverse dove la bobina dei woofer fossero parte attiva insieme al cap, ma così è molto più semplice e credo sia così che è stato pensato

Per quanto riguarda i componenti il filtro è fatto abbastanza bene, il cap in serie al TW è un film credo poliestere che volendo si può mettere in PP...la cosa che mi lascia dubbioso è la bobina del PB, avvolta in aria con filo sottile, diciamo più adatto ai TW che in serie ai woofer, infatti la resistenza misurata di 1,1 ohm non è da poco, una bobina su ferrite con filo adatto ad un PB di questo valore siamo sui 0,2 - 0,3 ohm...sto pensando di fare dei cambi, anche se non sono convintissimo...

[maxgazebo]

Una curiosità...per voi il TW che montano quesi diffusori è un VIFA D19TD, visto che la ESB lo montava su vari modelli, o un Ciare HT200?

La differenza evidente è in pratica solo le 3 viti del Vifa contro le 4 di fissaggio del Ciare (e la flangia tagliata)...per il resto mi sembrano molto simili, piccole differenze sulla flangia attorno alla cupola...smontandolo dietro al magnete non c'è nulla, solo un adesivo nero in quanto corrisponde con il foro dell'accordo reflex posteriore...

Originale



Vifa DT19



 Ciare HT200

Oppure è un altro brand...che ne dite?

[Alessandro]

1 ora fa, maxgazebo ha scritto:

Oppure è un altro brand...che ne dite?

Buongiorno, ho notato che l'originale delle tue Danza sembra identico al modello utillizzato per la serie Harmony by ESB 100W Max HD25.1 Soft Dome Tweeter 90dB 8 Ohm (vedi foto link allegato).

Non penso si possa trattare di una produzione propria "in home", quindi come avvenne per altri modelli precedenti anche in questo caso la ESB si sarà avvalsa di una ditta esterna che li realizzave per loro conto su commessa, forse nel caso delle tue Danza mi sembrano più simili/vicini esteticamente ai Vifa, ciao



https://www.ebay.it/itm/186138216855?chn=ps&norover=1&mkevt=1&mkrid=724-166974-047061-3&mkcid=2&mkscid=101&itemid=186138216855&targetid=2279929819333&device=c&mktype=pla&googleloc=1008372&poi=&campaignid=20641265433&mkgroupid=159319950203&rlsatarget=pla-2279929819333&abcId=9325622&merchantid=5336528627&gad_source=



[maxgazebo]

Si, eccolo...è lui...Harmony HD25.1...naturalmente non esiste nulla in rete

Grazie intanto per averlo trovato...credo sia un qualcosa fatto su specifiche, magari dalla Vifa stessa

[Alessandro]

1 ora fa, maxgazebo ha scritto:

Grazie intanto per averlo trovato

@maxgazebo di niente, quando ci si diverte si fa con piacere, ciao

[ediate]

@maxgazebo

Il 28/05/2024 at 12:18, maxgazebo ha scritto:

Si, eccolo...è lui...Harmony HD25.1...

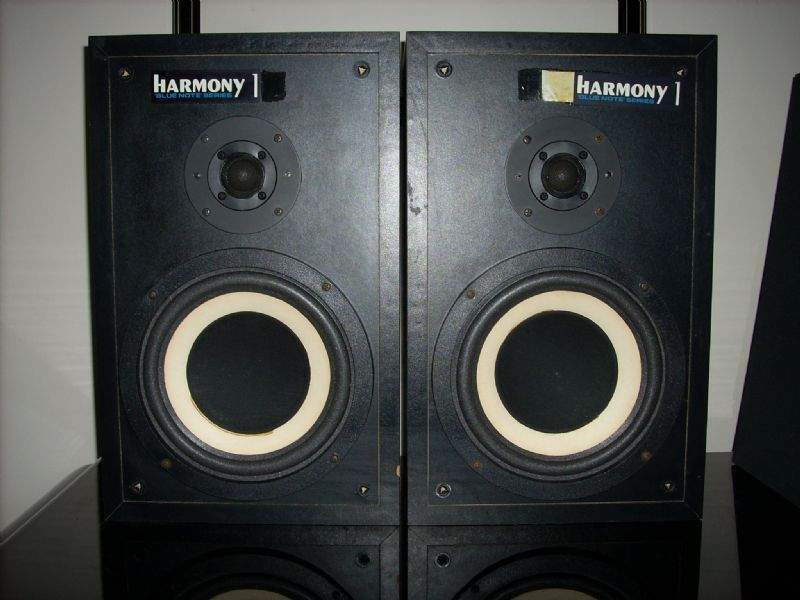

Se non ricordo male, la Harmony era una divisione della ESB con cui furono commercializzati alcuni diffusori "entry level" (Harmony 1, 2, 3 e 4 quelli che ricordo io). Non trovi niente in rete probabilmente perchè quello è un tweeter semplicemente rimarcato Harmony ma costruito da altri. Anche il carattere della scritta Harmony presente sul retro del tweeter è identico a quello dei diffusori, come da immagine allegata.

[claudiofera]

Sì,a inizio anni 80 Harmony era la linea economica della ESB   ...come Interaudio lo era per la Bose...

[maxgazebo]

@ediate sisi la Harmony me la ricordo bene...non mi piacevano come suonavano, mi sa proprio il due vie che hai postato non era nulla di che, ce l'aveva un amico da adolescenti...primo impianto...

[captainsensible]

@maxgazebo A me il tweeter sembra un sica.



CS





[Alessandro]

I brand a cui ESB si rivolse per la produzione dei drivers dietro loro specifiche furono: Ciare per i modelli di punta, mentre per le serie inferiori per qualche tempo (motivi di costo) utilizzò questi, Tweeter+Woofer Vifa oppure Tweter+Midrange Audax+Woofer Irel.

Ho estratto queste informazioni da un articolo di Renato Giusani risalente al 2001, ciao

[maxgazebo]

1 ora fa, captainsensible ha scritto:

@maxgazebo A me il tweeter sembra un sica.

CS

Sembrava anche me, dici questo? https://sica.it/prodotto/lp-111-25-245-tw/



Simile ma diverso...

[Alessandro]

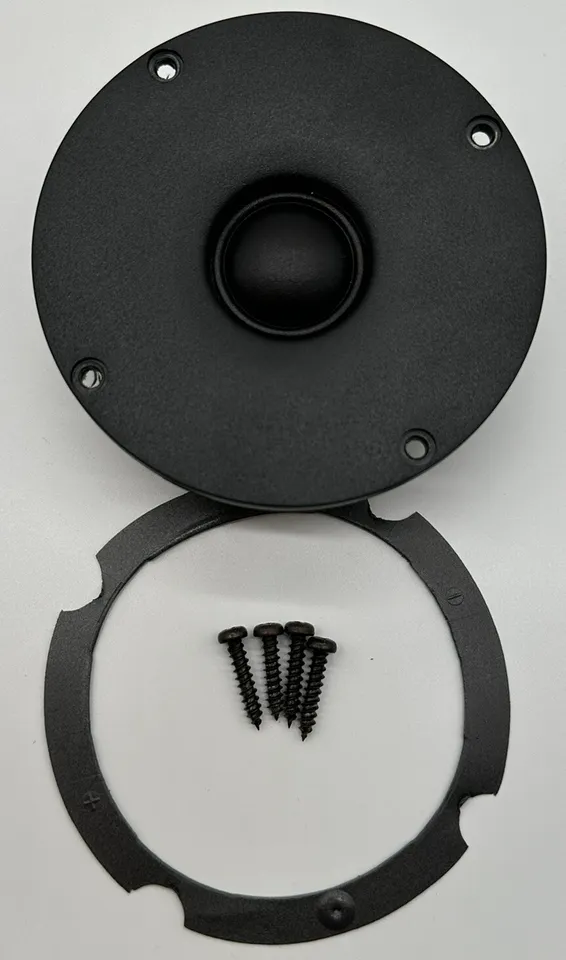

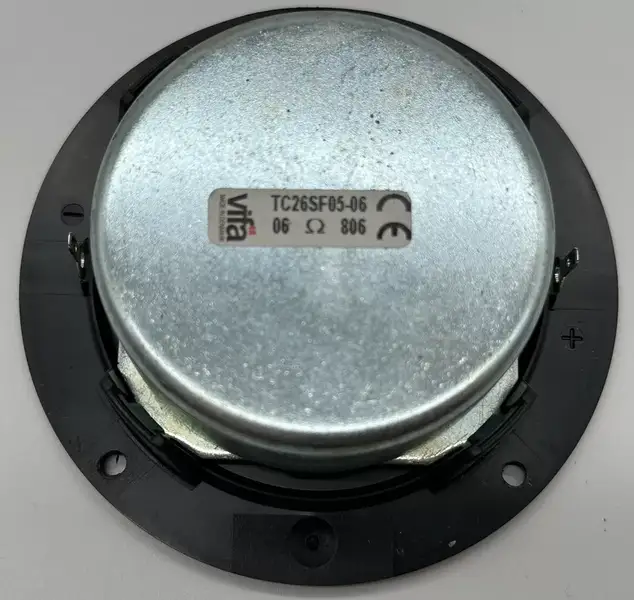

Buongiorno @maxgazebo,verosimilmente questo potrebbe essere il modello Vifa installato sui diffusori Danza (Vifa TC26SF05-06), ciao

[maxgazebo]

@Alessandro mmmhhh potrebbe, ma non è...questo è un 26, il mio è da 19...molto simili comunque, penso che il produttore sia comunque VIFA, magari su specifiche

[Alessandro]

2 ore fa, maxgazebo ha scritto:

penso che il produttore sia comunque VIFA, magari su specifiche

anch'io ritengo data l'equivalenza dei particolari, sia ragionevole supporre, che siano i Vifa dei tre marchi partners citati da R.Giussani, ciao
