Audio Research VSI55

[sagittario24]

Salve a tutti, chiedo se qualcuno nel forum possiede il VSI55,avrei necessità di sapere il valore della tensione anodica delle 2 valvole sfasatrici (6N1P), dato che ho dovuto sostituire i 2 fet collegati al catodo delle suddette valvole controllando le tensioni trovo una discrepanza con quelle che si trovano sullo schema elettrico,lo schema dice 225volt, io trovo una tensione di circa 170/180 volt, sostituendo come consigliatomi la resistenza di source del fet per raggiungere i 225 volt trovo il suono peggiorato,se qualcuno può darmi una mano...grazie a tutti

roberto

[Gustavino]

@sagittario24  come mai li hai sostituiti entrambi  ?  devi selezionarli con lo stesso Idss altrimenti variando troppo la resistenza cambi la degenerazione che sarebbe controreazione locale e si sente eccome
Che sigla ha  ?

[walge]

@sagittario24

ma si sono rotti tutti e due?

la AR seleziona i mosfet in casa e non da le sigle originali

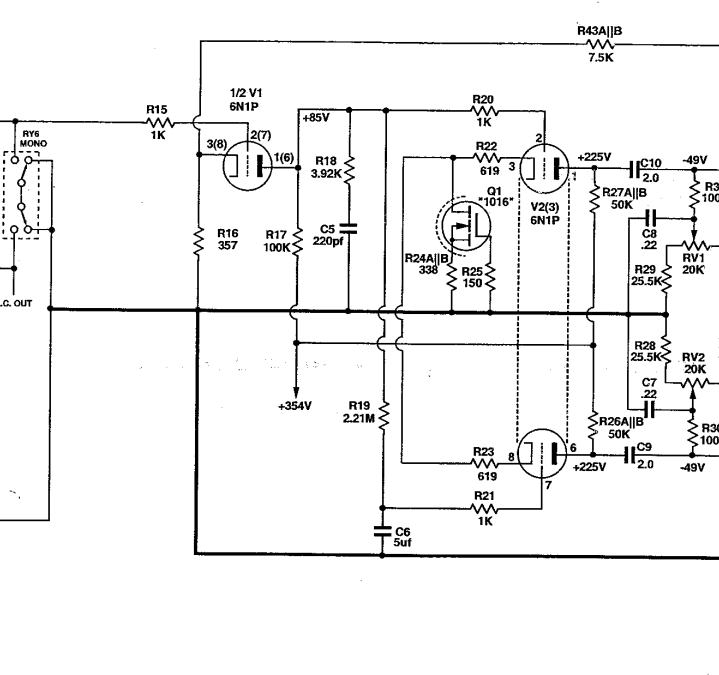

Lo schema riporta nella sezione di sfasamento una dc di 354 volt (hai verificato?)

E ai capi di ogni anodo 225 volt

che cadono su una resistenza di 50 kohm

Quindi

354-225 = 129 volt / 50 kohm = 2,58 mA per ogni sezione

Quindi 5,16 mA di corrente nel fet

Potresti impostare un circuitino di selezione a parte.

Se guardi lo sfasatore c'è un riferimento della tensione di griglia e si legge 85 volt

Il catodo della sfasatrice potrebbe essere più positivo di circa 5 volt ( se non il circuito non funzionerebbe)

Quindi ai capi del pin 3 e 8 ci saranno + 90 vdc

Se replichi quella sezione ( R22-R23-R24 e R25 + il fet di test)  avendo un alimentatore con quella tensione potresti selezionarti quello giusto misurando la tensione ai capi di R4-R25

5,16 mA x 338 = 1,7 volt

Devi scegliere dei fet che abbiano almeno 150 V di Vds e che la parte lineare ricada nei 5mA con 0 volt di gate.



Walter



[walge]

Il 22/7/2024 at 19:38, sagittario24 ha scritto:

sostituendo come consigliatomi la resistenza di source

brutto suggerimento, stai cambiando il punto di lavoro dello sfasatore

[Gustavino]

IXCP10M45 DN2540 ?
https://www.vishay.com/docs/70596/70596.pdf

https://www.bartola.co.uk/valves/for-sale/ccs-pcb/

[sagittario24]

@Gustavino @walge Finalmente qualcuno si è fatto vivo, allora i fet li ho sostituiti mettendo quelli originali del progetto, su questo c'erano 2 componenti smd, mi sono fatto mandare da audio research il tipo di fet DN2535N3 montati con dissipatore e ho messo la R24 come da schema 318ohm.

Controllando le tensioni tutte esatte tranne le anodiche sulle sfasatrici che risultano di circa 175v, da schema dovrebbe essere 225v, allora ho messo 2 trimmer e ho trovato x 225v una R di 470 ohm, il fatto è che va meglio a 175v, a 225 il suono diventa troppo duro e secco, i fet li ho provati con un prova transistor e sono simili...Non capisco come mai va meglio con tensione ridotta...

[sagittario24]

Anche la tensione dei catodo delle sfasatrici è circa 90v...per cui è esatta...

[walge]

@sagittario24

controlla bene le tensioni

Probabilmente i fet nuovi sono differenti da quelli originali

se hai più caduta sulle resistenze anodiche significa che scorre più corrente

E per questo motivo forse sei nella regione più lineare della valvola ed hai una minore impedenza di uscita dello stadio e quindi un po’ più di swing





W





[sagittario24]

@walge pensi dipenda dai fet che hanno diverse caratteristiche...come faccio a capirlo?

[walge]

@sagittario24

come ti dicevo replicando offline quella parte del circuito

[sagittario24]

@walge ma usando gli stessi fet o un altro tipo?

[walge]

Intanto ancora non ho capito se i fet originali sono rotti entrambi

SE uno fosse a posto potresti fare il confronto

In un post precedente ti ho elencato alcuni numeri

Potresti tenerli come riferimento



[sagittario24]

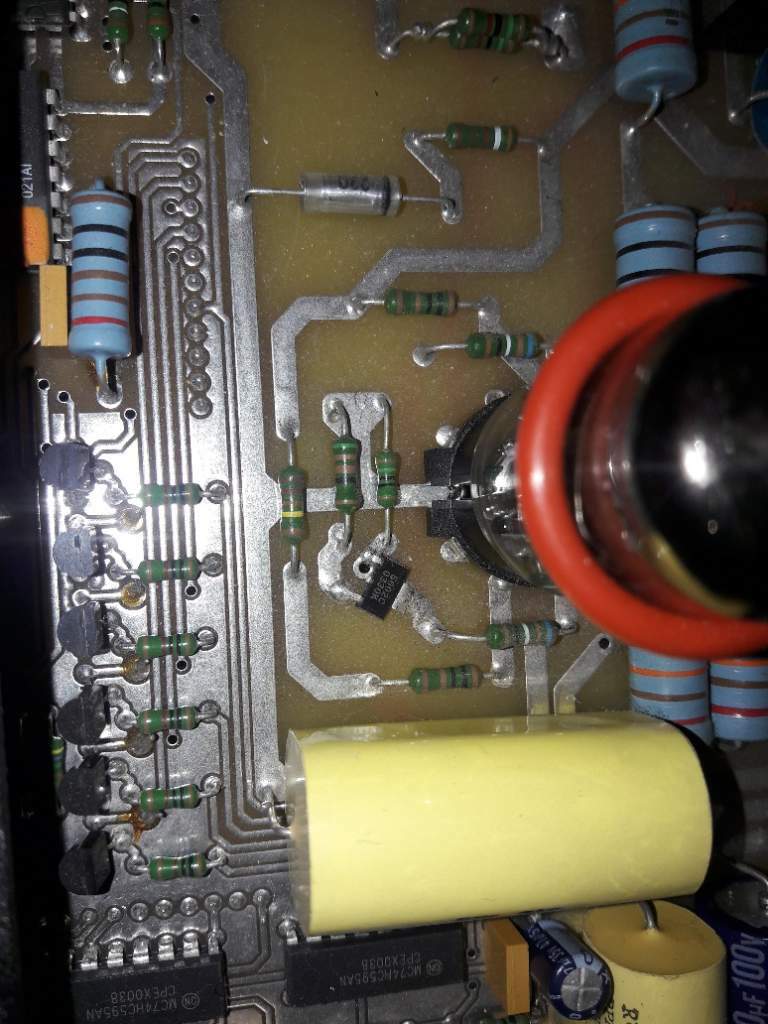

@walge purtroppo i fet che erano montati in smd li ho buttati(che pirla) almeno come dici tu potevo rimontarli e fare un confronto, l'unica cosa che vedo è che la V sull'anodo della valvola di ingresso che da schema dovrebbe essere +85v io ho 92/95volt e la differenza tra tensione di griglia e catodo sulle sfasatrici è circa 1 volt,potrei cercare di recuperare i fet in smd siglati 5602C sempre se si trovano, sotto la sigla 5602C c'è un altro numero 0 330k,cosa significa?la faccenda si complica....:-))

[sagittario24]

Non potrebbero essere le resistenze da 100K moltro strane siglate MK8 nella legenda componenti( R17-R26A/B- R27A/B) che hanno perso il valore esatto?

[walge]

@sagittario24

abbi pazienza ma mi sono perso

Prendi lo schema e metti le tensioni di tutti gli elettrodi della valvola di ingresso e sfasatrice  che trovi e così capisco meglio

Il catodo ( o meglio i catodi) della valvola sfasatrice devono essere ad un potenziale più alto rispetto all'anodo della valvola di ingresso

Per le resistenze starei tranquillo poi vediamo



[walge]

giuarda qui

https://www.mouser.it/ProductDetail/IXYS-Integrated-Circuits/CPC5602C?qs=h2iAtNzNjMT3kcCs0d/Q2A%3D%3D&srsltid=AfmBOoqX7CXGzghh24RHAlXIXLskxFnd-mgcVhrvJ_r8VeLYuqPJ0iG1



controlla

[claudiozambelli]

ciao a tutti, su mouser essendo obsoleti non sono più disponibili,

qui invece in 5 gg te li fanno partire e arrivare:

https://www.littlediode.com/components/search.php?mode=search&page=1&simple_search=Y&keep_https=yes

ciao



[sagittario24]

@walge Allora...valvola v1 di ingrasso, pin1-92,3/2-0/3-0,896/6-95,5/7-0/8-0,885
V2..pin1-170/2-95,5/3-96,1/6-175,5/7-90 ma scende/8-90 ma sale
V3..pin1-171,1/2-90 ma scende/3-90 ma sale/6-168,5/7-92,4/8-92,8
perchè sui pin 7-8 della v2 e 2-3 della v3 le tensioni non sono fisse?
mi ero dimenticato di dirti che il fet dn2535n3 è obsoleto mi hanno dato il dn2535n3-g..ma dovrebbe essere equivalente.
