Correzione ambientale attiva e passiva

[yukatan]

@VINICIUS complimenti, te lo avevo detto che l'interfaccia WiiM era super.

Goditelo e facci sapere come va il sistema dopo le correzioni e soprattutto visto che è semplicissimo (escludere e attivare l'equalizzazione dall'iPad) prova a sentire la differenza in modo immediato

[VINICIUS]

@yukatan aspetto la conferma dei valori dell’amico ilmisuratore e provo subito il parametrico. Dopo mi toccherà provare l’uscita usb e confrontare i due dac. Finora mi piace moltissimo, mi pare un deciso passo avanti rispetto al Node, al netto della qualità musicale, non avendola ancora analizzata.

[Nacchero]

Quante novità oggi.

Io sono riuscito a collegare col nuovo cavo, abbandonando l'alto livello e a fare 2 misure abbastanza grezze. Un giorno forse......

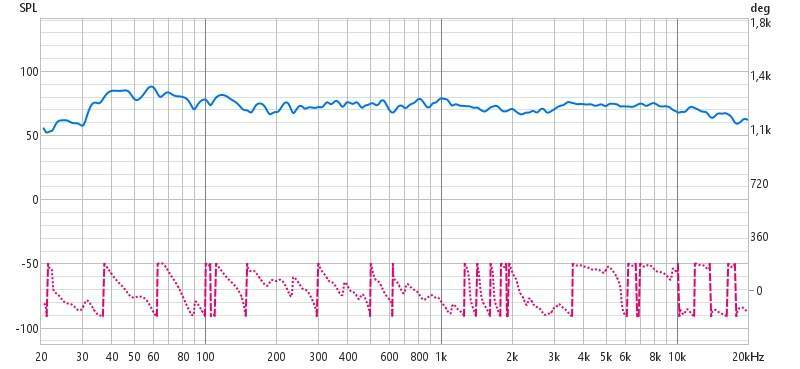

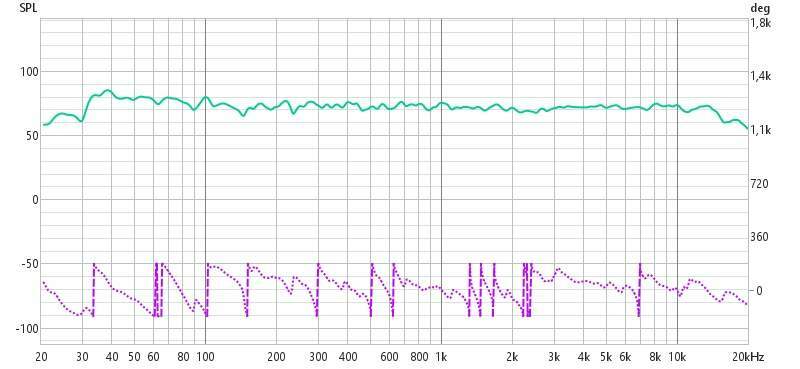

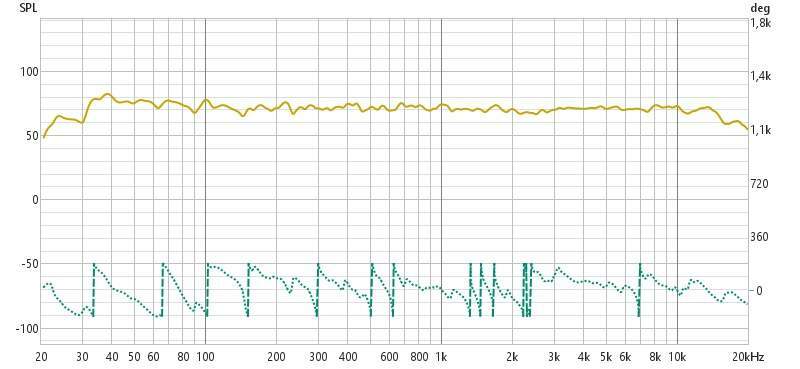

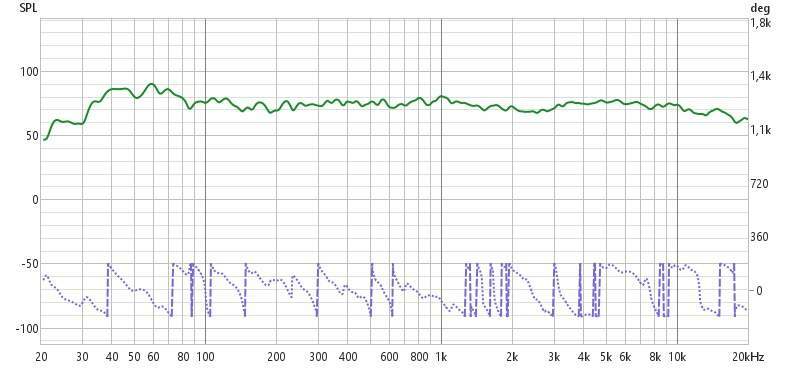

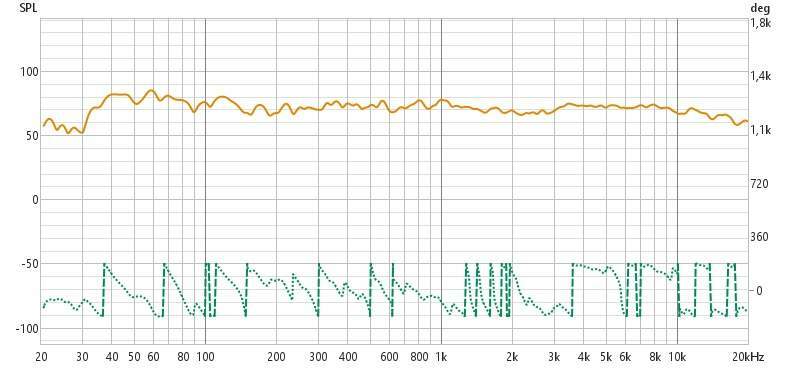

Intanto posto gli screenshots, poi se a qualcuno interessa, gli invio i files di Rew. Anzi, gli vorrete dare un'occhiata mi fate un favore.

Sono 3 condizioni diverse in 2 varianti di volume sul sub. Sulle seconde ho alzato un po' il volume e le ho chiamate Sub+

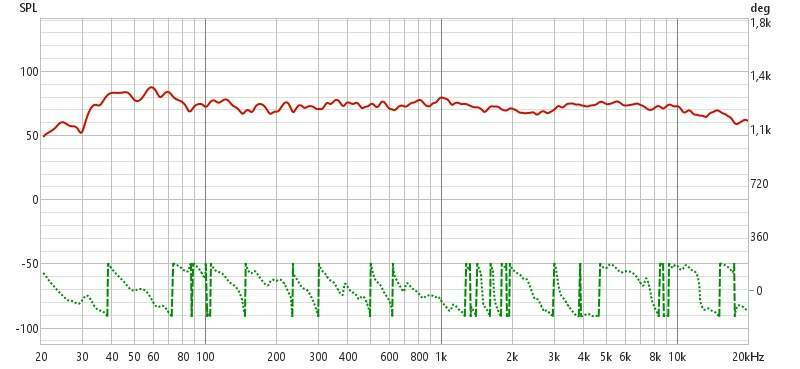

Liscio solo crossover vuol dire che è tutto flat col crossover.

Il preset 3 lo avevo realizzato per il collegamento ad alto livello, subisce un'azione sul canale 2 perché il diffusore è in angolo e in libreria. Il Crossover è regolato anche qua. Anche Dirac ovviamente aveva lavorato col collegamento ad alto livello. Adesso i canali son 3 sarà da rivedere sicuramente qualcosa.

Il sub l'ho collegato in LFE.



[yukatan]

2 minuti fa, Nacchero ha scritto:

Il sub l'ho collegato in LFE.

all'uscita  1  del minidsp e sull'uscita 3 e 4 hai collegato l'uscita dal dac per i due canali, giusto? Come di sembra l'uscita LFE rispetto all'alto livello che REL consiglia?

[VINICIUS]

@ilmisuratore questi sono i dati che mi hai inviato. Sei sicuro di quel doppio valore sui 114Hz del canale destro?





Correzione acustica



CANALE SINISTRO
Room EQ V5.31.3
Dated: 5-ott-2024 12.35.27

Notes:ssxx

Equaliser: Generic
No measurement
Filter  1: ON  PK       Fc   46.05 Hz  Gain -12.60 dB  Q  6.877
Filter  2: ON  PK       Fc   54.20 Hz  Gain -11.20 dB  Q  5.596
Filter  3: ON  PK       Fc   57.10 Hz  Gain   8.10 dB  Q  5.475
Filter  4: ON  PK       Fc   98.80 Hz  Gain -11.10 dB  Q 17.354
Filter  5: ON  PK       Fc   99.40 Hz  Gain   5.60 dB  Q  3.883
Filter  6: ON  PK       Fc   102.0 Hz  Gain  -6.50 dB  Q 15.534
Filter  7: ON  PK       Fc   111.0 Hz  Gain -14.20 dB  Q  9.949
Filter  8: ON  PK       Fc   114.5 Hz  Gain   6.90 dB  Q  7.463
Filter  9: ON  PK       Fc   137.0 Hz  Gain  -7.30 dB  Q 15.467
Filter 10: ON  None
Filter 11: ON  None
Filter 12: ON  None
Filter 13: ON  None
Filter 14: ON  None
Filter 15: ON  None
Filter 16: ON  None
Filter 17: ON  None
Filter 18: ON  None
Filter 19: ON  None
Filter 20: ON  None
Filter  1: ON  None
Filter  2: ON  None





CANALE DESTRO

Room EQ V5.31.3
Dated: 5-ott-2024 12.34.30

Notes:ddxx

Equaliser: Generic
No measurement
Filter  1: ON  PK       Fc   46.40 Hz  Gain -14.70 dB  Q  8.442
Filter  2: ON  PK       Fc   49.60 Hz  Gain  -6.00 dB  Q 14.061
Filter  3: ON  PK       Fc   53.30 Hz  Gain -13.60 dB  Q  5.707
Filter  4: ON  PK       Fc   56.50 Hz  Gain   8.40 dB  Q  3.254
Filter  5: ON  PK       Fc   86.70 Hz  Gain  -6.30 dB  Q  8.404
Filter  6: ON  PK       Fc   114.0 Hz  Gain   2.90 dB  Q  5.995
Filter  7: ON  PK       Fc   114.0 Hz  Gain -10.00 dB  Q 24.365
Filter  8: ON  None
Filter  9: ON  None
Filter 10: ON  None
Filter 11: ON  None
Filter 12: ON  None
Filter 13: ON  None
Filter 14: ON  None
Filter 15: ON  None
Filter 16: ON  None
Filter 17: ON  None
Filter 18: ON  None
Filter 19: ON  None
Filter 20: ON  None
Filter  1: ON  None
Filter  2: ON  None



[VINICIUS]

@yukatan ma questa limitazione dei +/- 12db non si può eludere? Da qualche menu? Boh, forse meglio così, di più sarebbe forse troppo invasivo.

[Nacchero]

@yukatan 1 e 2 i diffusori 3 e 4 sul sub con 4 muto. C'è lo schema nelle istruzioni. Mi sembra di averlo postato più sopra.

Come mi trovo è presto per dirlo perché l'ho collegato da poco. Però va e va bene, quindi proseguo così.

@VINICIUS facci sapere, siamo tutti super curiosi.

[ilmisuratore]

8 minuti fa, VINICIUS ha scritto:

@ilmisuratore questi sono i dati che mi hai inviato. Sei sicuro di quel doppio valore sui 114Hz del canale destro?

Correzione acustica

CANALE SINISTRO
Room EQ V5.31.3
Dated: 5-ott-2024 12.35.27

Notes:ssxx

Equaliser: Generic
No measurement
Filter  1: ON  PK       Fc   46.05 Hz  Gain -12.60 dB  Q  6.877
Filter  2: ON  PK       Fc   54.20 Hz  Gain -11.20 dB  Q  5.596
Filter  3: ON  PK       Fc   57.10 Hz  Gain   8.10 dB  Q  5.475
Filter  4: ON  PK       Fc   98.80 Hz  Gain -11.10 dB  Q 17.354
Filter  5: ON  PK       Fc   99.40 Hz  Gain   5.60 dB  Q  3.883
Filter  6: ON  PK       Fc   102.0 Hz  Gain  -6.50 dB  Q 15.534
Filter  7: ON  PK       Fc   111.0 Hz  Gain -14.20 dB  Q  9.949
Filter  8: ON  PK       Fc   114.5 Hz  Gain   6.90 dB  Q  7.463
Filter  9: ON  PK       Fc   137.0 Hz  Gain  -7.30 dB  Q 15.467
Filter 10: ON  None
Filter 11: ON  None
Filter 12: ON  None
Filter 13: ON  None
Filter 14: ON  None
Filter 15: ON  None
Filter 16: ON  None
Filter 17: ON  None
Filter 18: ON  None
Filter 19: ON  None
Filter 20: ON  None
Filter  1: ON  None
Filter  2: ON  None

CANALE DESTRO

Room EQ V5.31.3
Dated: 5-ott-2024 12.34.30

Notes:ddxx

Equaliser: Generic
No measurement
Filter  1: ON  PK       Fc   46.40 Hz  Gain -14.70 dB  Q  8.442
Filter  2: ON  PK       Fc   49.60 Hz  Gain  -6.00 dB  Q 14.061
Filter  3: ON  PK       Fc   53.30 Hz  Gain -13.60 dB  Q  5.707
Filter  4: ON  PK       Fc   56.50 Hz  Gain   8.40 dB  Q  3.254
Filter  5: ON  PK       Fc   86.70 Hz  Gain  -6.30 dB  Q  8.404
Filter  6: ON  PK       Fc   114.0 Hz  Gain   2.90 dB  Q  5.995
Filter  7: ON  PK       Fc   114.0 Hz  Gain -10.00 dB  Q 24.365
Filter  8: ON  None
Filter  9: ON  None
Filter 10: ON  None
Filter 11: ON  None
Filter 12: ON  None
Filter 13: ON  None
Filter 14: ON  None
Filter 15: ON  None
Filter 16: ON  None
Filter 17: ON  None
Filter 18: ON  None
Filter 19: ON  None
Filter 20: ON  None
Filter  1: ON  None
Filter  2: ON  None

Confermo

Imposta con questi valori

[ilmisuratore]

23 minuti fa, Nacchero ha scritto:

Quante novità oggi.

Io sono riuscito a collegare col nuovo cavo, abbandonando l'alto livello e a fare 2 misure abbastanza grezze. Un giorno forse......

Intanto posto gli screenshots, poi se a qualcuno interessa, gli invio i files di Rew. Anzi, gli vorrete dare un'occhiata mi fate un favore.

Sono 3 condizioni diverse in 2 varianti di volume sul sub. Sulle seconde ho alzato un po' il volume e le ho chiamate Sub+

Liscio solo crossover vuol dire che è tutto flat col crossover.

Il preset 3 lo avevo realizzato per il collegamento ad alto livello, subisce un'azione sul canale 2 perché il diffusore è in angolo e in libreria. Il Crossover è regolato anche qua. Anche Dirac ovviamente aveva lavorato col collegamento ad alto livello. Adesso i canali son 3 sarà da rivedere sicuramente qualcosa.

Il sub l'ho collegato in LFE.

Ad occhio mi sembra che stai facendo passi positivi, ma la divisione con passi da 50 dB andrebbe cambiata nella rappresentazione dei grafici

Inviami gli mdat



[Nacchero]

@ilmisuratore

Mi mandi una mail in pvt?

Grazie.

Ok, capito ora cosa volevi dire doi passi da 50db, forse......😃

[VINICIUS]

7 minuti fa, ilmisuratore ha scritto:

Confermo

Imposta con questi valori

Ma come mai un valore positivo e negativo sulla stessa frequenza? Per via del Q differente?

[yukatan]

31 minuti fa, VINICIUS ha scritto:

ma questa limitazione dei +/- 12db non si può eludere?

no non si esclude, poi hanno lavorato da poco sul software portando da 5 a 10 gli slot d'intervento, quindi non credo che per ora intervengano sull'equalizzazione

[yukatan]

@Nacchero tu hai anche il giradischi?

se si come fai a gestire il phono dal minidsp e poi se non riesci a gestirlo il segnale dal giradischi non sfrutta il sub rel che con LFE entra nel minidsp che esclude il phono.

Scusate questo discorso contorto ma era per mio capire

[Dubleu]

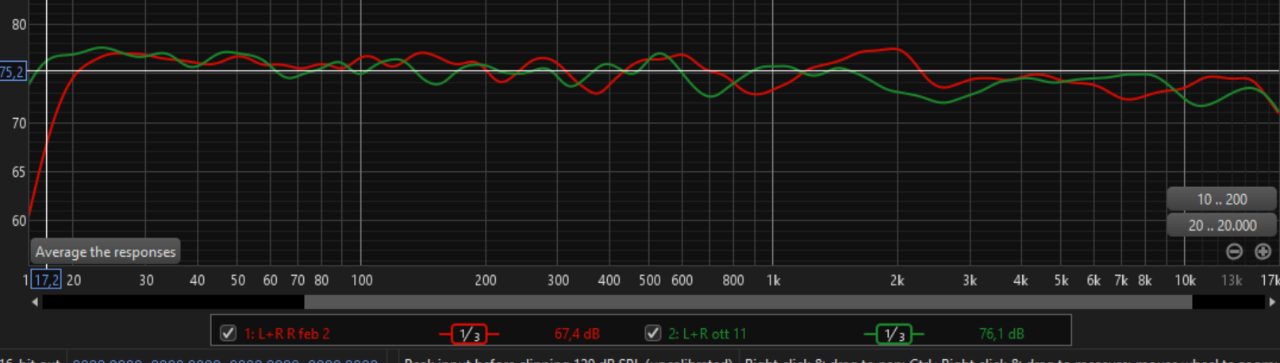

@Nacchero Troppo larga la scalameglio vedere fra i 50-90 con la scala a singolo db.

Qui c'è il dsp solo dai 140hz con taglio sui 48db a scendere nella amplificazione dei woofer bassi/sub(classico passivo il resto, senza correzioni). Due impianti distinti, cucina e salotto

[Nacchero]

@yukatan mi son perso ma taglio corto. Non ho giradischi e il mio minidsp è lo SHD. Fa tutto lui e mi toglie ogni bega.

@Dubleu vedo che son riuscito a farti fare un intervento corto😀😀😀, si scherza eh.

Hai ragione, appena posso cerco di provvedere a immagini come mi avete suggerito.

Fra l'altro vedo che non si vedono i nomi dei files quindi servono a poco queste immagini.

[ilmisuratore]

59 minuti fa, VINICIUS ha scritto:

Ma come mai un valore positivo e negativo sulla stessa frequenza? Per via del Q differente?

Esatto, è un +/- di transizione con fattore di merito differente

[Dubleu]

@Nacchero Hai ragione.

Anche  così si evidenzia una discesa della pressione molto elevata, dai 40-50hz ai 15k-20k sei a meno 10-15db; tantini. Poi non hai diffusoroni con bassi importanti e la cosa può andar bene. Prova con il tempo (fra un anno o due) limitare questa discesa a qualche db in meno. O prova due impostazioni diverse già ora ed ascolta alternativamente 3 settimane in un modo e 3 in un altro.

Cambia poi nei mesi, potresti trovare una linearità maggiore superiore. Poi ognuno hai i suoi gusti.

[Nacchero]

@Dubleu considera che ho fatto il nuovo collegamento oggi e ho misurato con il Minidsp praticamente senza interventi oppure con un filtro fatto per il collegamento ad alto livello. In pratica c'è da fare ancora tutto. E il sub ha ancora un po' di volume a disposizione da poter aumentare.
