Psvane KT150-hi-fi alternativa cinese alle KT150 TungSol russe

[Gerardo61]

39 minuti fa, indifd ha scritto:

sono regolate con autobias o con regolazione con trimmer?

Sorry mi ero perso la domanda ma ho visto che ha risposta mariovalvola.

Autobias

[indifd]

@mariovalvola

Un consiglio prendendo spunto da quanto hai indicato precedentemente; se riesco a configurare un tube tester per testare le mie 6550 da usare su un ARC V70 anche se non riesco a testare la singola valvola in configurazione triodo posso testarle se riesco a settare i parametri con:

a) tensione anodica = 420V

b) tensione negativa di griglia = -46V

in base a quanto indicato nello schema del finale che ti posto di seguito, corretto?
Poi ho la regolazione con trimmer manuale e il finale configura le finali a triodo

[mariovalvola]

14 minuti fa, indifd ha scritto:

se riesco a configurare un tube tester per testare le mie 6550 da usare su un ARC V70 anche se non riesco a testare la singola valvola in configurazione triodo posso testarle se riesco a settare i parametri con:

Scusami. Cosa intendi ?

[mariovalvola]

il problema tuo è forse quello di misurare la corrente che scorre in ogni 6550? i TP ti consentono di misurare la tensione ai capi della resistenza e, quindi la corrente totale per ogni ramo del PP.

[indifd]

Scusa l'esposizione caotica, riprovo:

a) ho un ARC V70 vedi schema allegato, doppio push pull di 6550/KT90 configurate a triodo con regolazione manuale con trimmer di coppie di valvole, ovvero un trimmer regola la corrente di riposo di una coppia di valvole (4 trimmer per 8 valvole)

b) ho bisogno di testare nelle condizioni più prossime al punto di lavoro reale del V70 molte mie 6550 per determinare le coppie/quartetti più prossimi

c) se posso regolare la tensione anodica e la tensione di griglia del tube tester dovrei impostare:

 c1) tensione anodica = 420V

 c2) tensione di griglia = - 46V

Corretto?

[mariovalvola]

2 minuti fa, indifd ha scritto:

c) se posso regolare la tensione anodica e la tensione di griglia dovrei impostare:

 c1) tensione anodica = 420V

 c2) tensione di griglia = - 46V

Corretto?

dovresti verificare con un tube tester che corrente circola con quel negativo di griglia e quella tensione anodica. Da lì misuri una prima Gm.

Considera che, pur a coppie, puoi variare la corrente circolante trimmando il negativo e quindi puoi rilevare la Gm anche a parità di corrente ( la misura più corretta ) che ti è comodo perché i quattro tubi dovrebbero lavorare a parità di corrente. e, quindi, usando tubi con GM simili a parità di corrente potrai minimizzare la distorsione dell'ampli ( ovviamente ad anello aperto ma è la condizione di partenza migliore ).

Sei lievemente ingessato dall'uso in coppie ma qualcosa puoi fare

[mariovalvola]

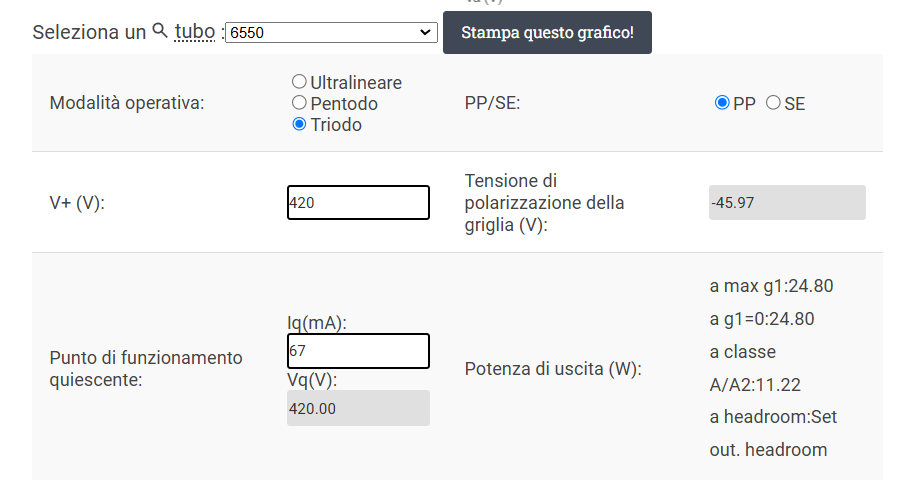

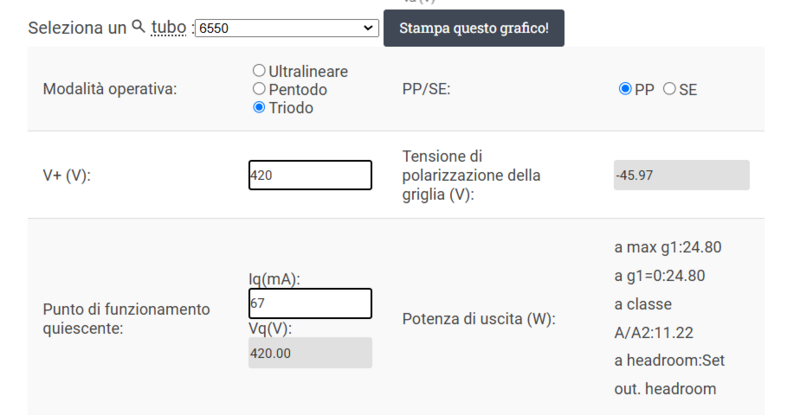

stando a questo divertente simulatore se le tensioni sono corrette,

https://www.vtadiy.com/loadline-calculators/vacuum-tubes-available-in-the-loadline-calculator/



dovresti arrivare, circa, a questa corrente per tubo (67 mA)

[Robi]

@Gerardo61 amplificatore davvero splendido! Complimenti anche per le KT150: sono davvero bellissime oltre che selezionate molto bene!



@indifd @mariovalvola avendo molte 6550, si potrebbe fare una prima selezione con 420V di anodica e -46V di polarizzazione per tutte le valvole, segnandosi sia la corrente anodica sia la transconduttanza. Questo permette di creare le prime coppie o quartetti coi valori più prossimi due a due (visto che hai una sola tensione di bias per canale ed un circuito che bilancia il bias dell'altra metà del push-pull: l'operazionale che pilota l'LDR).
Poi, se nelle istruzioni c'è anche un riferimento riguardo la corrente a riposo (o se il produttore lo fornisce su richiesta), o la dissipazione a cui impostare le finali, sarebbe bene verificare tutte le 6550 a quella corrente e riverificare la transconduttanza per fare una ulteriore selezione delle coppie.

[indifd]

1 ora fa, Robi ha scritto:

avendo molte 6550, si potrebbe fare una prima selezione con 420V di anodica e -46V

Esattamente quello che volevo e dovrei poter fare, poi ho il manuale con tutte le info per il resto e alla fine l'operazione di regolazione manuale dei trimmer secondo procedura dovrebbe completare la regolazione del set di 8 differenti finali rispetto a quelle attuali.

[mariovalvola]

Il tocco finale potrebbe essere quello di scegliere le 6FQ7 in funzione della minore distorsione possibile a una potenza determinata. Non serve una strumentazione mostruosa.

[bungalow bill]

Oltre all'aspetto tecnico , ci sono differenze sonore tra le Psvane e le Tungsol ? Il mio ampli monta le KT 150 Tungsol .

[Gerardo61]

12 minuti fa, bungalow bill ha scritto:

Oltre all'aspetto tecnico , ci sono differenze sonore tra le Psvane e le Tungsol ? Il mio ampli monta le KT 150 Tungsol .

Si, ovviamente nel mio setup, suonano meglio.

Le trovo più "piene" e meno dure/ruvide delle TS.

Hanno un basso bello e profondo mai rimbombante, la gamma media è precisa e ricca con le le alte ben definite e non ruvide.

Il mio setup: Jadis I50, Holo Cyan2 che uso in upsampling DSD 512/1024 con HQPlayer, diffusori Acoustique Quality Pontos 6 con sub Acoustique Pontos W.

Bisogna considerare che mie TS hanno circa 3 anni (4-5000h) alle misure sono ancora buone ma un po' di vita ce l'hanno. Le PSvane comunque suonano meglio anche se sono nuove e devono "cuocersi" un po'.



[acam75]

@Gerardo61 ....le Psvane Kt150 Art sono ora disponibili in Europa o bisogna ordinare un China?

Cordialmente Andrea

[bungalow bill]

@Gerardo61 Grazie dell'informazione . Io , ho un Octave V80 SE con alimentazione separata . Le mie non sono molto sfruttate . Uso l'ampli solo nei mesi freddi perché le valvole scaldano se non c'è l'aria condizionata .

[Gerardo61]

2 ore fa, acam75 ha scritto:

@Gerardo61 ....le Psvane Kt150 Art sono ora disponibili in Europa o bisogna ordinare un China?

Cordialmente Andrea

Io le ho prese da TAD in Germania

https://www.tubeampdoctor.com/en/psvane-kt150-j-hifi-series

Non sono le ART che trovi da Audiophonics in Francia, ma da loro trovi anche le KT150-J.

Io ho preferito TAD perché mi avevano detto come matchavano il quartetto.

Poi me lo sono controllato con il mio tube tester
