Aiuto sostituzione condensatori crossover diffusori vintage

[andrea7617]

Buonasera a tutti,

ho acquistato dei diffusori vintage che dovrebbero risalire a metà anni 80.

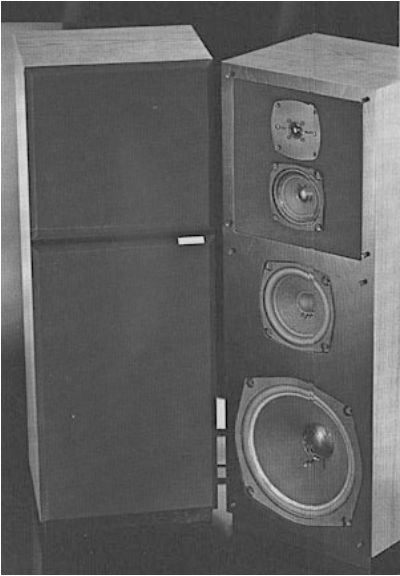

Si tratta delle Chario 3014, delle casse a 4 vie.

Visto che mi piace il DIY ho deciso di sostituire in autonomia i condensatori elettrolitici presenti, gli altri sono già in materiale plastico. Un pò per divertimento, un pò per imparare qualcosa di concreto in un mondo devastato dalla burocrazia...

.

Vorrei rimettere sempre elettrolitici per mantenere il suono originario e contenere anche i costi (ed ingombri).

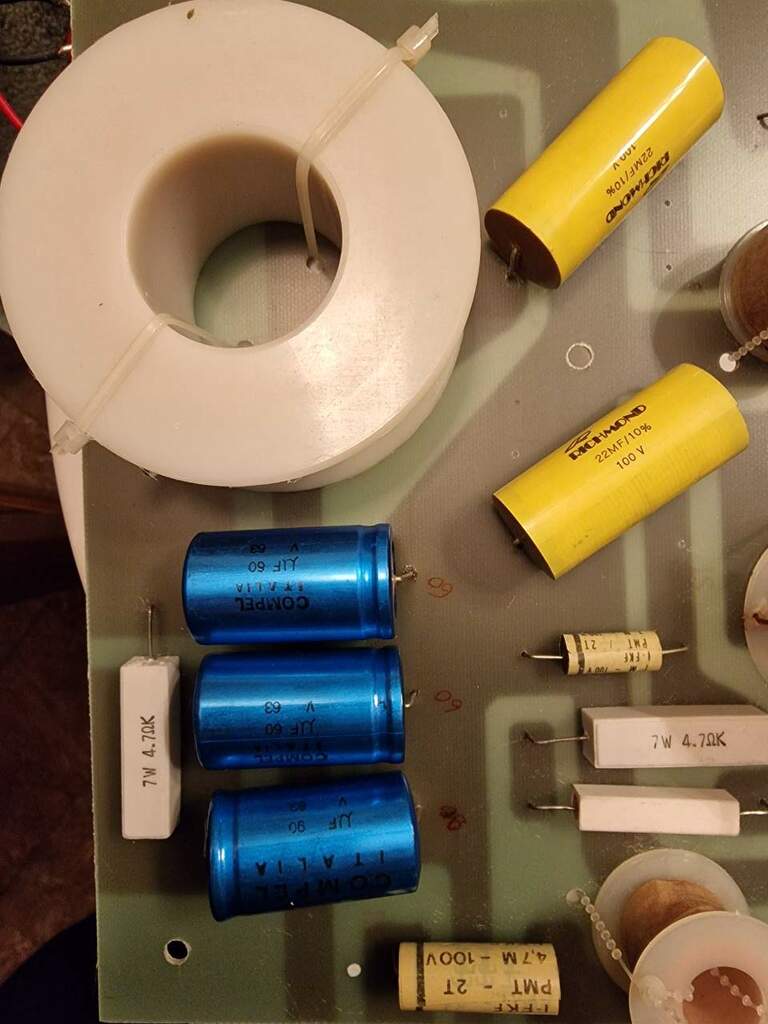

Vi metto la foto del crossover e vi chiedo una conferma, i quesiti li ho evidenziati in grassetto.

.

In totale ci sono due "gruppi di condensatori, quelli rappresentati in basso della scheda (messi in orizzontale) e quelli messi in alto.

Quelli in basso sono:

90, 60 e 60 uF.

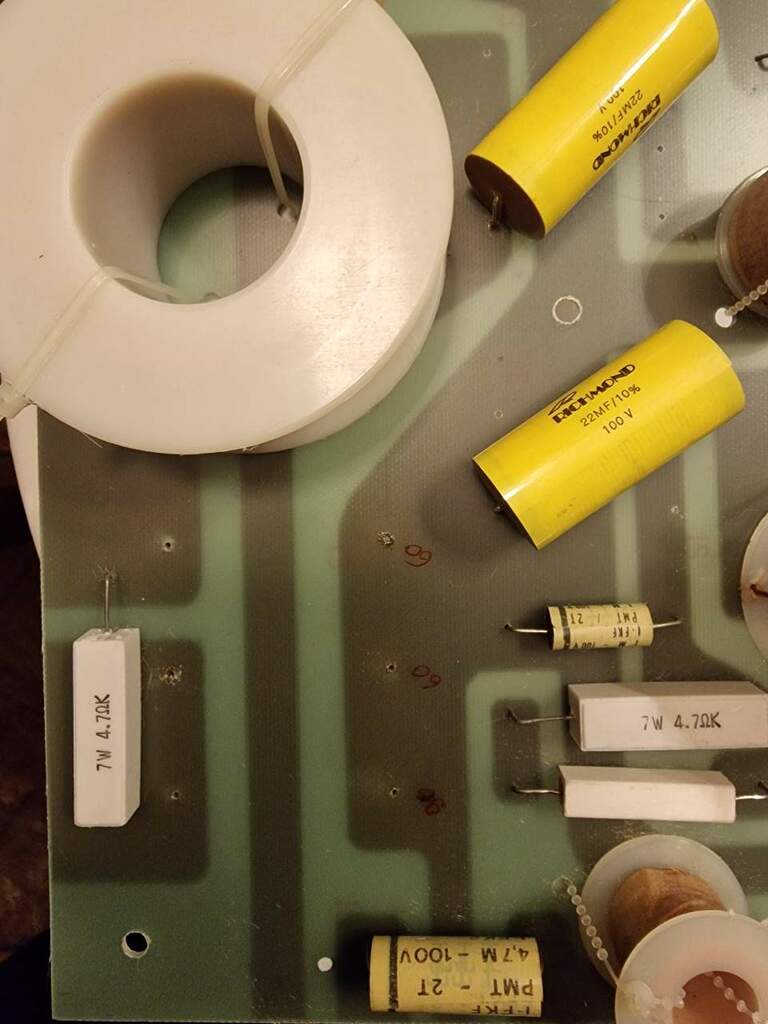

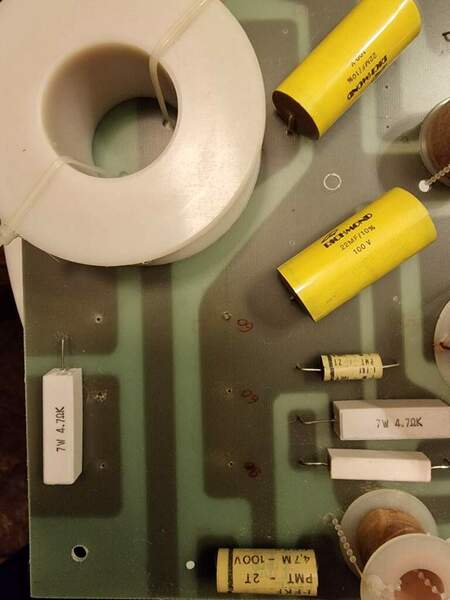

Il collegamento direi che è, guardando le piste che si intravedono:

- 90 e 60 più in basso sono in PARALLELO => capacità totale 150 uF

- 60 uF in alto è in serie a quelli sotto

- un resistore è in parallelo a queste capacità.

CORRETTO?

Quelli in alto sono:

- 60 e 18 uF in parallelo => capacità 78 uF

CORRETTO?

.

Vi chiedo conferma che NON sono del tipo polarizzato

.

Questi "tagli" di capacità non mi sembrano più attuali e li sostituirei con:

- 90 + 60 sostituiti con 82 + 68

- 60 sostituiti con 33 + 27

- 60 + 18 sostituiti con 68 + 10

Avete altri suggerimenti?

.

GRAZIE A TUTTI IN ANTICIPO

.

PS nelle foto sotto i condensatori sono stati appoggiati alla scheda per dare l'idea del posizionamento



[walge]

Penso che i cap NP per di utima generazione sono validi anche per le dimensioni che sei costretto a rispettare.

prova a vedere qui

https://www.axiomedia.it/it/52/condensatori



[andrea7617]

@walge rimango comunque sugli elettrolitici, costano 10 volte in più i plastici

[Gustavino]

@andrea7617 bipolar qui https://www.audiokit.it/it/31966-e-cap-bipolar-raw
il serie al tw se mi dici il valore potresti provarlo uno non costoso moderno....


[walge]

@andrea7617

sono NP non polarizzati ma sempre elettrolitici





[Giannimorandi]

Puoi sempre mettere un condensatore di piccolo valore ma alto voltaggio in parallelo agli elettrolitici di bypass che ne velocizza la risposta

[andrea7617]

@Giannimorandi interessante,  riusciresti a fare un esempio con i condensatori che ho?

Lo schema che ho messo è corretto?

[Giannimorandi]

@andrea7617 basta un condensatore da 1microfarad ma 400volts di isolamento o più in parallelo agli elettrolitici che non fanno variare la capacità in generale ma velocizzano la risposta come fa b&w nella serie 700/800

[Gustavino]

@andrea7617  enfatizzano gli alti non e' detto che sia gradito  dipende, anche 0,1 va bene come valore
Ostia gli altoparlanti  sono i  Sipe ,ne ho parecchi incasa  ma questi  anziani parecchio  ,li hai ribordati immagino
metti i mundorf sono importanti

[maxgazebo]

45 minuti fa, andrea7617 ha scritto:

@walge rimango comunque sugli elettrolitici, costano 10 volte in più i plastici

Ma si...metti elettrolitici nuovi NP, sono nella cella PB in parallelo, metterne qualsiasi altro tipo sarebbero soldi buttati

[Gustavino]

@maxgazebo li avra anche in serie nel medio basso

[maxgazebo]

@Gustavino potrebbe...bisognerebbe avere lo schema

se ce ne fossero in serie si può usare un poliestere, o un elettrolitico bypassato come dice @Giannimorandi

Affrontare la spesa per un cap PP di alto valore capacitivo spesso non vale la pena in questi casi

[andrea7617]

@Gustavino Li ho acquistati settimana scorsa, devo ancora portarli a ribordare.

Si, sono altoparlanti Sipe

[andrea7617]

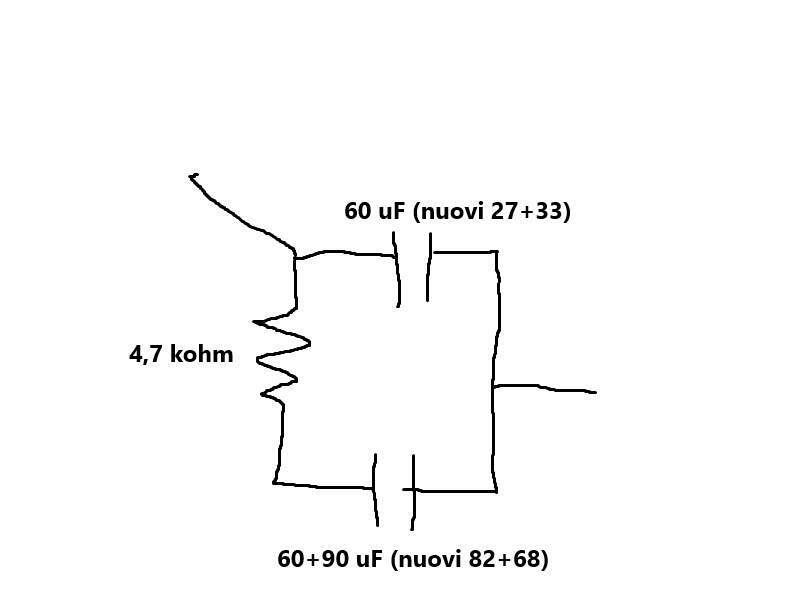

@maxgazebo guarda l'immagine del crossover intero, nella parte bassa i condensatori hanno questo schema equivalente qua sotto?

[maxgazebo]

@andrea7617 beh diciamo che manca il resto dello schema...è strano avere un parallelo tra due cap con uno che ha una R serie

forse la R è in parallelo ai due cap? quindi 2 cap + la R tutto in parallelo?

La R ho visto ora è da 4,7 ohm

[andrea7617]

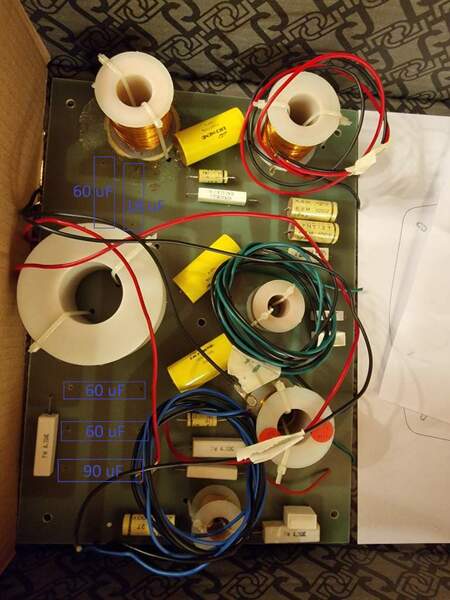

@maxgazebo Nella prima foto si capisce abbastanza bene. Vedi i condensatori in basso, quelli rimossi che ho fatto con i rettangoli magenta

E' vero, manca lo schema ma mi sto focalizzando solo per cambiare i condensatori senza alterare nulla...

Purtroppo non essendoci più i valori originali devo trovare le alternative...

Cosa ne pensi dall'immagine? Quelli in alto sono in parallelo.



[maxgazebo]

@andrea7617 si ora ho visto la foto sopra...sembra come hai diseganto tu, ma bisogna fare tutto lo schema, capire tutto il circuito

Tutti i cap che risulteranno in parallelo sui passa-basso puoi tranquillamente metterci dei cap elettrolitici NP nuovi e buoni, non è una spesa...se ce ne dovesse essere uno in serie al segnale vedi tu se la spesa può valere la pena

[andrea7617]

@maxgazebo l'idea è quella, NP elettrolitici con valori singoli diversi ma equivalenti nel circuito.

Riguardando i valori disponibili sul mercato,  farei così:

.

primi due condensatori in parallelo in basso, ora 90+60 nuovi 82+68

.

Altro condensatore in basso, ora 60 nuovi 56+3,9

.

Condensatori parallelo in alto, ora 60+18 nuovi 56+22

.

Torna?
