Alimentatore threshold fet ten/pe

[51111]

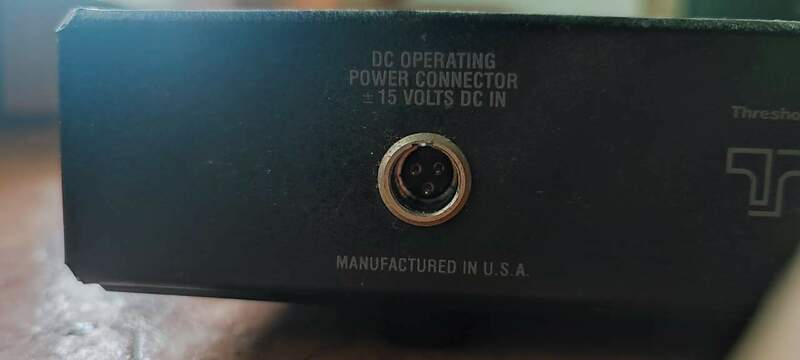

Chi mi sa dire con certezza, il positivo, il negativo e la terra, indicati nella foto.

Tenendo presente che è un componente made in USA.

Grazie

[walge]

@51111

hai il tester?

Forse il centrale è la mssa che dovrebbe essere colegata al telaio



Walter

[51111]

36 minuti fa, walge ha scritto:

@51111

hai il tester?

Forse il centrale è la mssa che dovrebbe essere colegata al telaio

Walter

Con il tester si riesce ad individuare fase neutro e terra, se si come fare.

 Poi, in base ai colori rosso, blu e nero (USA) come riconoscere senza tester

Grazie

[walge]

@51111

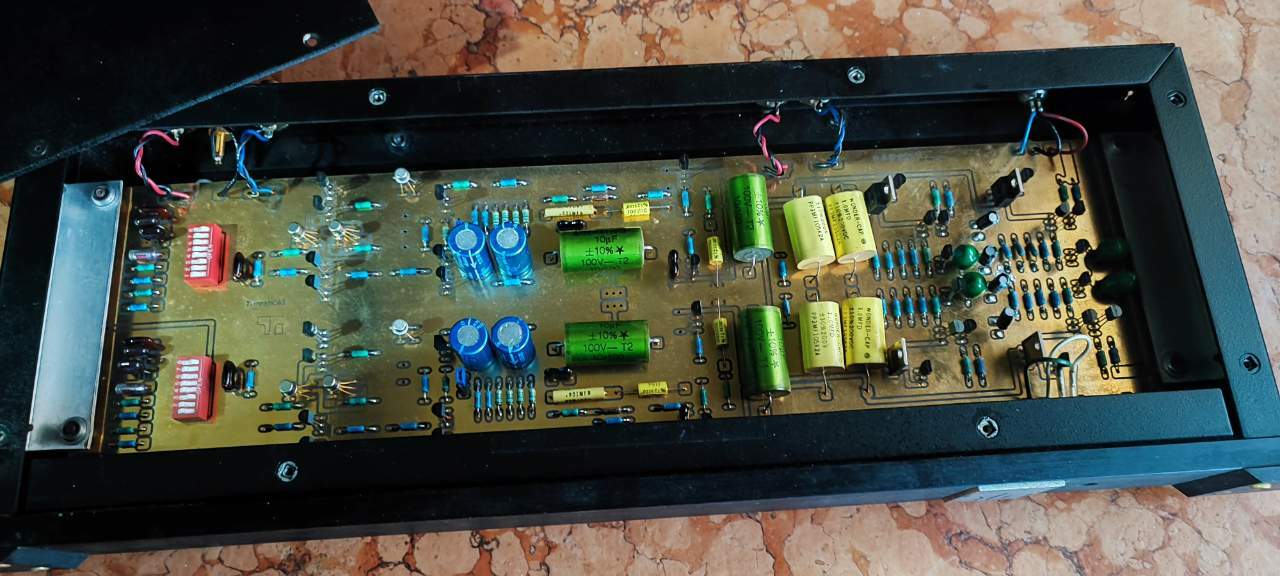

ma puoi allargare la foto?

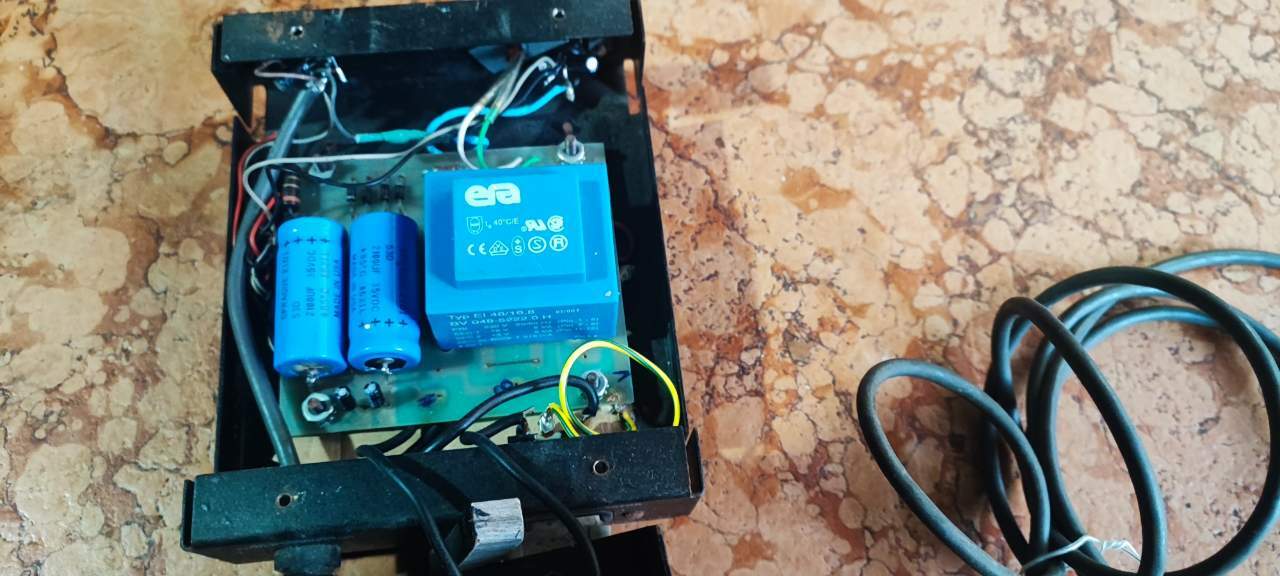

c'è un trasformatore all'interno?

quella presa sembra essere per tensione continua e se fosse così ti serve il tester



Walter

[51111]

[51111]

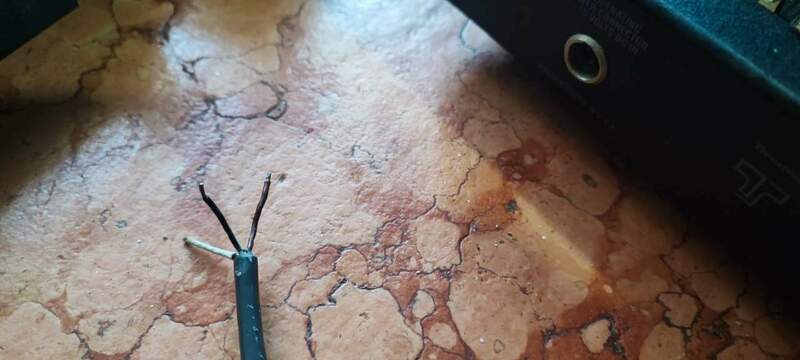

Devo saldare il maschio del trasformatore esterno.

[Coltr@ne]

https://www.diyaudio.com/community/threads/threshold-fet-10-he-service-manual.113706/

[Gustavino]

3 minutes ago, 51111 said:

Devo saldare il maschio del trasformatore esterno.

e' semplice sul pre arrivo solo DC duale ,hai i due regolatori quello rosso sarà il positivo basta che verifichi

[51111]

7 minuti fa, Coltr@ne ha scritto:

https://www.diyaudio.com/community/threads/threshold-fet-10-he-service-manual.113706/



10 minuti fa, Coltr@ne ha scritto:

https://www.diyaudio.com/community/threads/threshold-fet-10-he-service-manual.113706/

Grazie!

Questo è il manuale del pre linea (che ho), mi serve il manuale del pre fono.



[51111]

9 minuti fa, Gustavino ha scritto:

e' semplice sul pre arrivo solo DC duale ,hai i due regolatori quello rosso sarà il positivo basta che verifichi

In questo caso, come fai a verificare il positivo con il tester.

[Boris Lametta]

@51111  se hai un account diyaudio chiedi direttamente li nella sezione Pass labs:

https://www.diyaudio.com/community/forums/pass-labs.8/

Potrebbe risponderti anche lo stesso Pass che è molto attivo e disponibile nel forum.



[51111]

1 minuto fa, Boris Lametta ha scritto:

@51111  se hai un account diyaudio chiedi direttamente li nella sezione Pass labs:

https://www.diyaudio.com/community/forums/pass-labs.8/

Potrebbe risponderti anche lo stesso Pass che è molto attivo e disponibile nel forum.

Ok

Grazie!

Non ho un account a diyaudio, se risponde lo stesso Pass, provvederò.

[Gustavino]

1 hour ago, 51111 said:

In questo caso, come fai a verificare il positivo con il tester.

con il tester in ohm verifichi le piste che portano al regolatore ,di cui devi leggere la sigla, son quei due(x canale)  a forma di transistor con la parte metallica dietro, subito li vicino al connettore


[51111]

15 minuti fa, Gustavino ha scritto:

con il tester in ohm verifichi le piste che portano al regolatore ,di cui devi leggere la sigla, son quei due(x canale)  a forma di transistor con la parte metallica dietro, subito li vicino al connettore


Ok

Sei stato di aiuto.

Grazie

[walge]

@51111

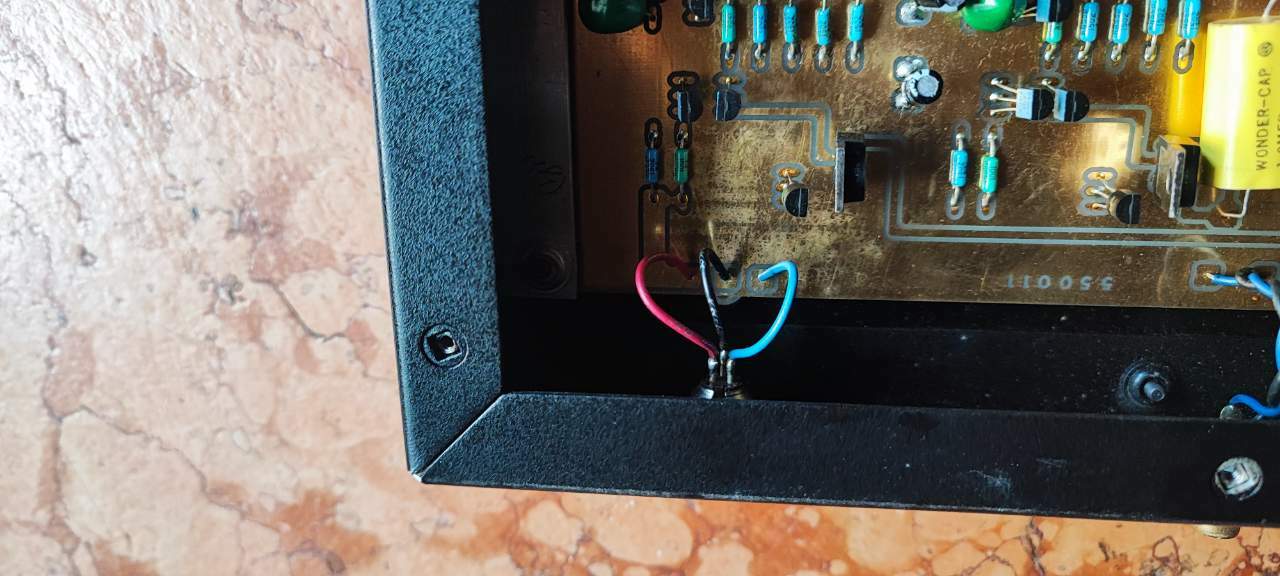

hai verificato con il tester che il filo nero è collegato a massa? quindi al telaio?

Se fossero regolatori i quattro TO220 che sono nella parte di alimentazione con il datasheet vedi quale regola la tensione positiva e la tensione negativa poi con il tester leggi la continuità tra gli altri due poli del connettore. Normalmente il pin centrale è l'ingresso della tensione.

Se invece sono transistor magari lo vediamo





Walter



[51111]

2 ore fa, walge ha scritto:

@51111

hai verificato con il tester che il filo nero è collegato a massa? quindi al telaio?

Se fossero regolatori i quattro TO220 che sono nella parte di alimentazione con il datasheet vedi quale regola la tensione positiva e la tensione negativa poi con il tester leggi la continuità tra gli altri due poli del connettore. Normalmente il pin centrale è l'ingresso della tensione.

Se invece sono transistor magari lo vediamo

Walter

Domani vedrò di mettere in opera i preziosi suggerimenti.

Grazie!

[51111]

Buongiorno

Mi ritrovo con n.2 mje 15028 e n.2 mje 15029.

Come devo procedere per individuare le alimentazioni

Inoltre quali cavi corrispondono a +15 - 0 - -15.

14 ore fa, walge ha scritto:

@51111

hai verificato con il tester che il filo nero è collegato a massa? quindi al telaio?

Se fossero regolatori i quattro TO220 che sono nella parte di alimentazione con il datasheet vedi quale regola la tensione positiva e la tensione negativa poi con il tester leggi la continuità tra gli altri due poli del connettore. Normalmente il pin centrale è l'ingresso della tensione.

Se invece sono transistor magari lo vediamo

Walter



[walge]

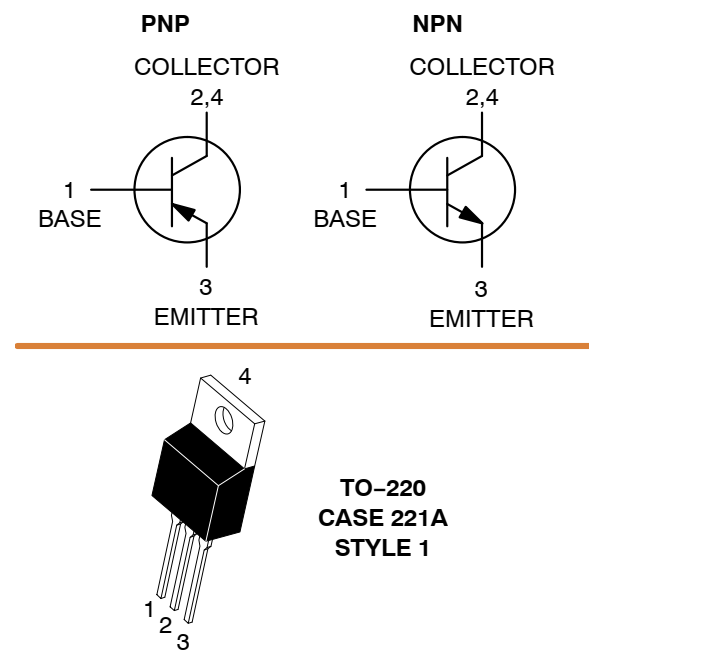

Questa è la foto dei pin

Non conoscendo il circuito dovresti vedere la continuita tra un cavo dei due verso il pin 2-4 di ogni transistor

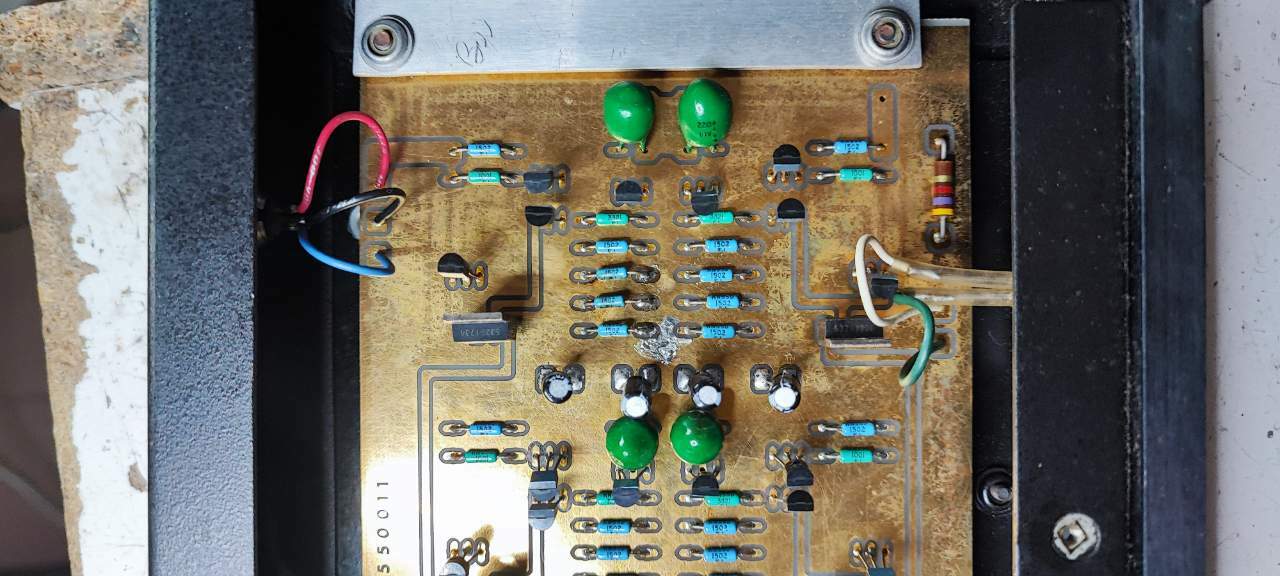

Vedo anche due condensatori in tantalio verdi, potrebbero essere sulla linea di alimentazione; due reofori sono in comune e quindi è il ground che verifichi con il cavo nero

Poi prova a vedere quali dei due cavi va diretto ad uno dei capi del cavo.

Quello che va sul - è la -Vdc
