Alimentatore threshold fet ten/pe

[51111]

2 ore fa, walge ha scritto:

@51111

hai verificato con il tester che il filo nero è collegato a massa? quindi al telaio?

Se fossero regolatori i quattro TO220 che sono nella parte di alimentazione con il datasheet vedi quale regola la tensione positiva e la tensione negativa poi con il tester leggi la continuità tra gli altri due poli del connettore. Normalmente il pin centrale è l'ingresso della tensione.

Se invece sono transistor magari lo vediamo

Walter

Domani vedrò di mettere in opera i preziosi suggerimenti.

Grazie!

[51111]

Buongiorno

Mi ritrovo con n.2 mje 15028 e n.2 mje 15029.

Come devo procedere per individuare le alimentazioni

Inoltre quali cavi corrispondono a +15 - 0 - -15.

14 ore fa, walge ha scritto:

@51111

hai verificato con il tester che il filo nero è collegato a massa? quindi al telaio?

Se fossero regolatori i quattro TO220 che sono nella parte di alimentazione con il datasheet vedi quale regola la tensione positiva e la tensione negativa poi con il tester leggi la continuità tra gli altri due poli del connettore. Normalmente il pin centrale è l'ingresso della tensione.

Se invece sono transistor magari lo vediamo

Walter



[walge]

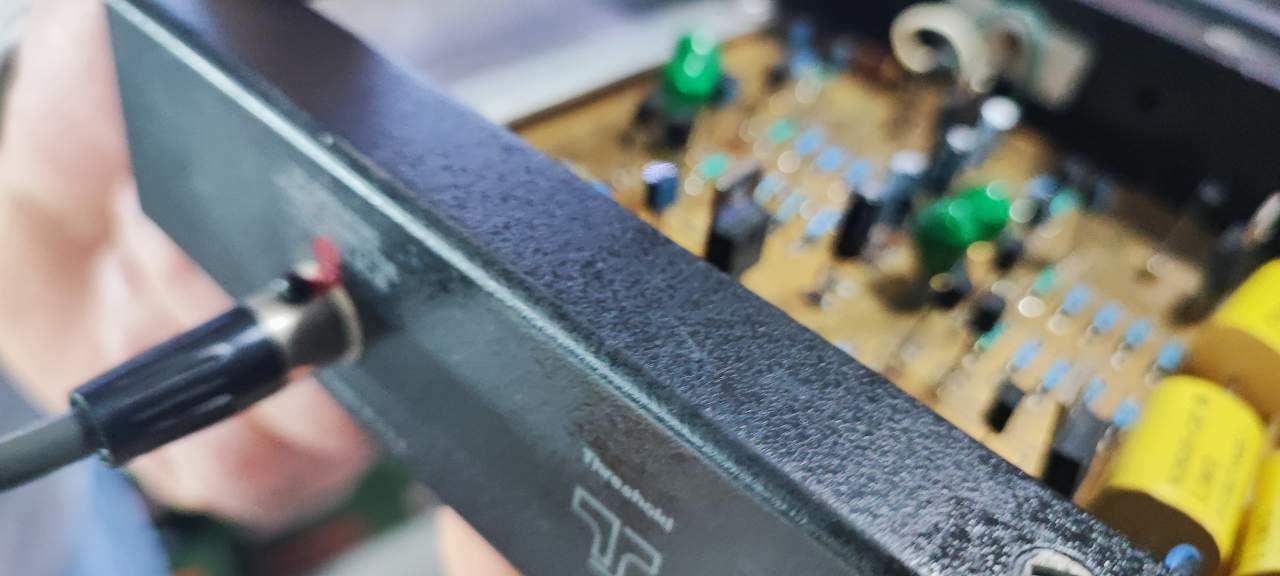

Questa è la foto dei pin

Non conoscendo il circuito dovresti vedere la continuita tra un cavo dei due verso il pin 2-4 di ogni transistor

Vedo anche due condensatori in tantalio verdi, potrebbero essere sulla linea di alimentazione; due reofori sono in comune e quindi è il ground che verifichi con il cavo nero

Poi prova a vedere quali dei due cavi va diretto ad uno dei capi del cavo.

Quello che va sul - è la -Vdc













[viale249]

In altri pre Threshold i cavi sono così pensati: blu rail negativo; rosso rail positivo; nero ref. Col tester dovresti trovare facilmente riscontro con i regolatori, così  come riportato da Walter.

[51111]

4 ore fa, walge ha scritto:

Questa è la foto dei pin

Non conoscendo il circuito dovresti vedere la continuita tra un cavo dei due verso il pin 2-4 di ogni transistor

Vedo anche due condensatori in tantalio verdi, potrebbero essere sulla linea di alimentazione; due reofori sono in comune e quindi è il ground che verifichi con il cavo nero

Poi prova a vedere quali dei due cavi va diretto ad uno dei capi del cavo.

Quello che va sul - è la -Vdc

Ho verificato tantalio 10v220uf positivo legato al rosso, Blue 10b220uf negativo legato al Blue.

Adesso collego il mini xlr e poi vediamo se funziona.

[51111]

Missione compiuta!

Grazie a tutti per aver collaborato ad un lavoretto apparentemente semplice come cambiare uno spinotto. La prudenza non è mai troppa.



[Vlad]

Il 07/03/2025 at 11:56, walge ha scritto:

Questa è la foto dei pin

Non conoscendo il circuito dovresti vedere la continuita tra un cavo dei due verso il pin 2-4 di ogni transistor

Vedo anche due condensatori in tantalio verdi, potrebbero essere sulla linea di alimentazione; due reofori sono in comune e quindi è il ground che verifichi con il cavo nero

Poi prova a vedere quali dei due cavi va diretto ad uno dei capi del cavo.

Quello che va sul - è la -Vdc



Se l' alimentatore usa transistor bipolari indiferentemente ti puoi trovare transistor di segno npn/ pnp sul ramo positivo dipende dallo schema o topologia attuata proprio perche' essendo bipolari li puoi usare sia nel ramo positivo  che nel ramo negativo rispetto a massa per trovare piu' o meno gli basta un semplicissimo tester basta anche quello dei cinesi da 7/ 8 euro
