Consiglio Testina

[Berico]

ha già fatto il corretto acquisto edit....

[Silmant]



Pensavo di aver risolto, invece sto punto e a capo il commutatore size sul frontalino non c'entra niente.

Ieri sera nell'ascoltare un LP il cui lato B va oltre i 21 Min., a pochi solchi dalla fine inizia il solito incanto, si vede proprio la testina che fa degli scatti, che impedisce al braccio di andare avanti, quindi ho cercato di mettere in pratica le indicazioni

@long playing

sfilato il piatto in metallo che sta sotto il tappetino di gomma cerco di agire sulla vite per regolare il punto in cui il braccio si solleva dal disco alla fine, ma la vite è talmente bloccata che è impossibile smuoverla, almeno io non ci sono riuscito.

A questo punto non saprei più cosa fare.

Se avete qualche altra indicazione è ben accetta...

Grazie







[Giannimorandi]

@Silmant prova a spostare la testina indietro sullo shell di qualche millimetro, prima falle una foto alle posizioni delle.viti così hai il riferimento iniziale e abbi l'accortezza di stringerla diritta come.ora non storta ovviamente .

Poi ricontrolla la forza di appoggio che può cambiare di un po prima di provare il disco incriminato

[scroodge]

1 ora fa, Giannimorandi ha scritto:

@Silmant prova a spostare la testina indietro sullo shell di qualche millimetro, prima falle una foto alle posizioni delle.viti così hai il riferimento iniziale e abbi l'accortezza di stringerla diritta come.ora non storta ovviamente .

Poi ricontrolla la forza di appoggio che può cambiare di un po prima di provare il disco incriminato

 Concordo, è una prova che va comunque fatta.

E prima ancora, come partenza, la posizioniamo come da manuale: a 49mm dal collarino della shell.

[il Marietto]

37 minuti fa, scroodge ha scritto:

prima ancora, come partenza, la posizioniamo come da manuale: a 49mm dal collarino della shell.

si trova facilmente anche l"overhang gauge a 49mm che facilita ulteriormente le cose in stile Technics .

[long playing]

@Silmant

3 ore fa, Silmant ha scritto:

cerco di agire sulla vite per regolare il punto in cui il braccio si solleva dal disco alla fine, ma la vite è talmente bloccata che è impossibile smuoverla, almeno io non ci sono riuscito.

La vite deve girare , strano che la trovi bloccata...Ma stai agendo sulla vite giusta?

Comunque anche se ho dei dubbi che possa trattarsi del posizionamento della testina piu' avanti oppure piu' indietro sullo shell perche' il range di spostamento non e' sufficiente ad inficiare il punto di sollevamento del braccio a fine disco , prova innanzitutto a verificare il corretto overhang di 49 mm dopodicche' procedi a regolare il punto di sollevamento del braccio tramite l'apposita vite.

[Silmant]



14 ore fa, Giannimorandi ha scritto:

@Silmant prova a spostare la testina indietro sullo shell di qualche millimetro, prima falle una foto alle posizioni delle.viti così hai il riferimento iniziale e abbi l'accortezza di stringerla diritta come.ora non storta ovviamente .

Poi ricontrolla la forza di appoggio che può cambiare di un po prima di provare il disco incriminato

Ho un po' di timore a fare questa operazione, perché poi non saprei come allinearla senza una dima.

Provvedo a procurarne una.



13 ore fa, scroodge ha scritto:

 Concordo, è una prova che va comunque fatta.

E prima ancora, come partenza, la posizioniamo come da manuale: a 49mm dal collarino della shell.



12 ore fa, il Marietto ha scritto:

si trova facilmente anche l"overhang gauge a 49mm che facilita ulteriormente le cose in stile Technics .

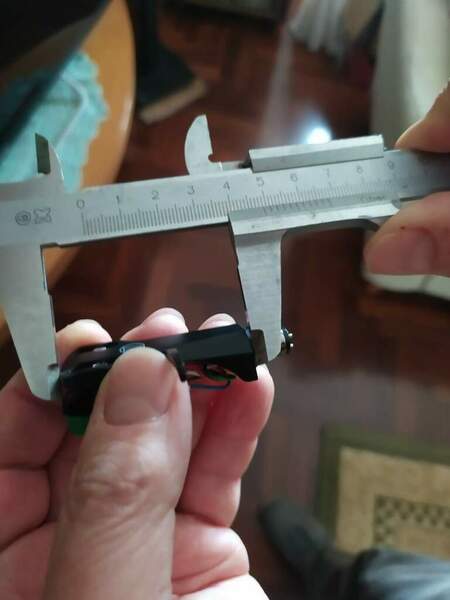

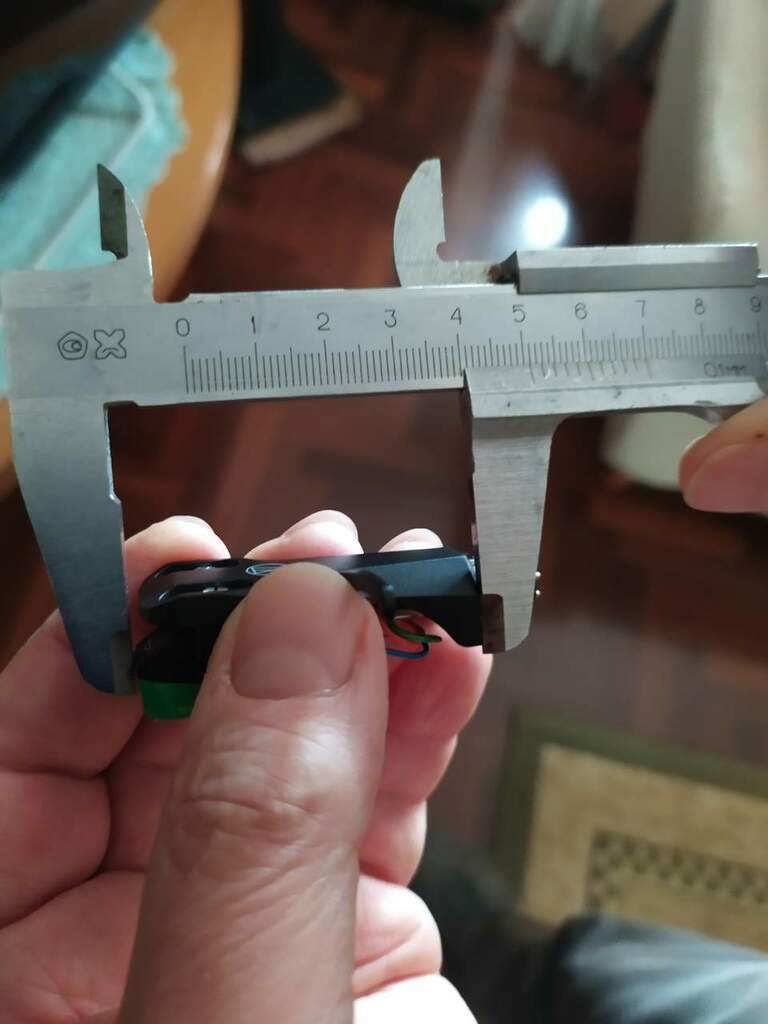

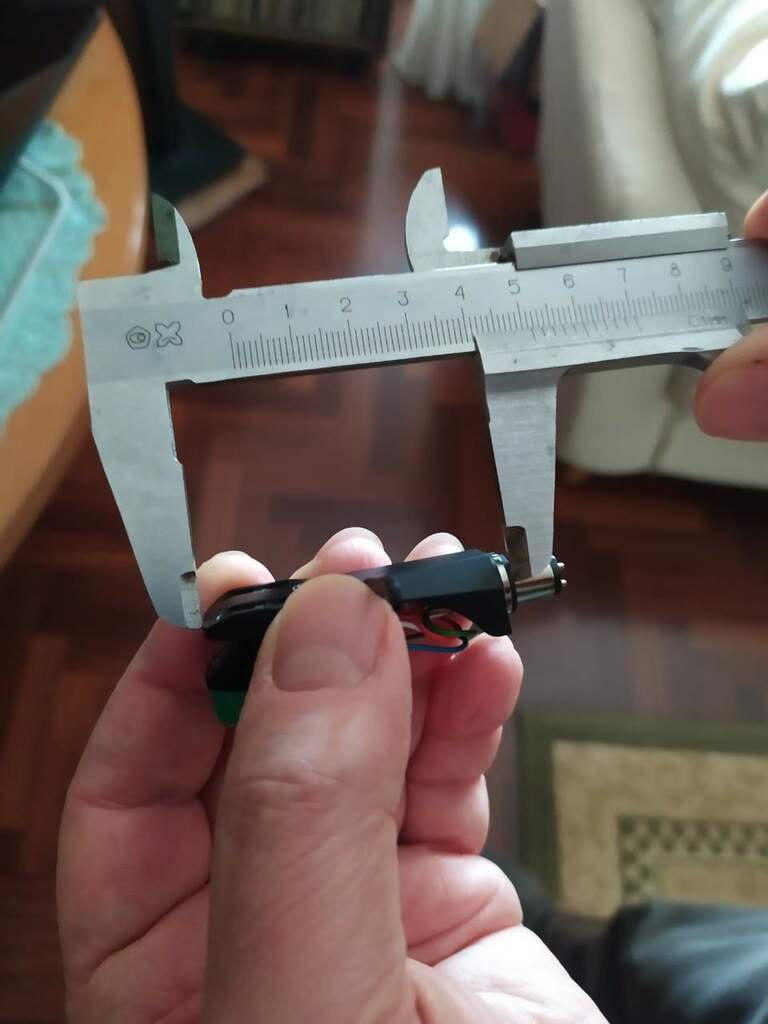

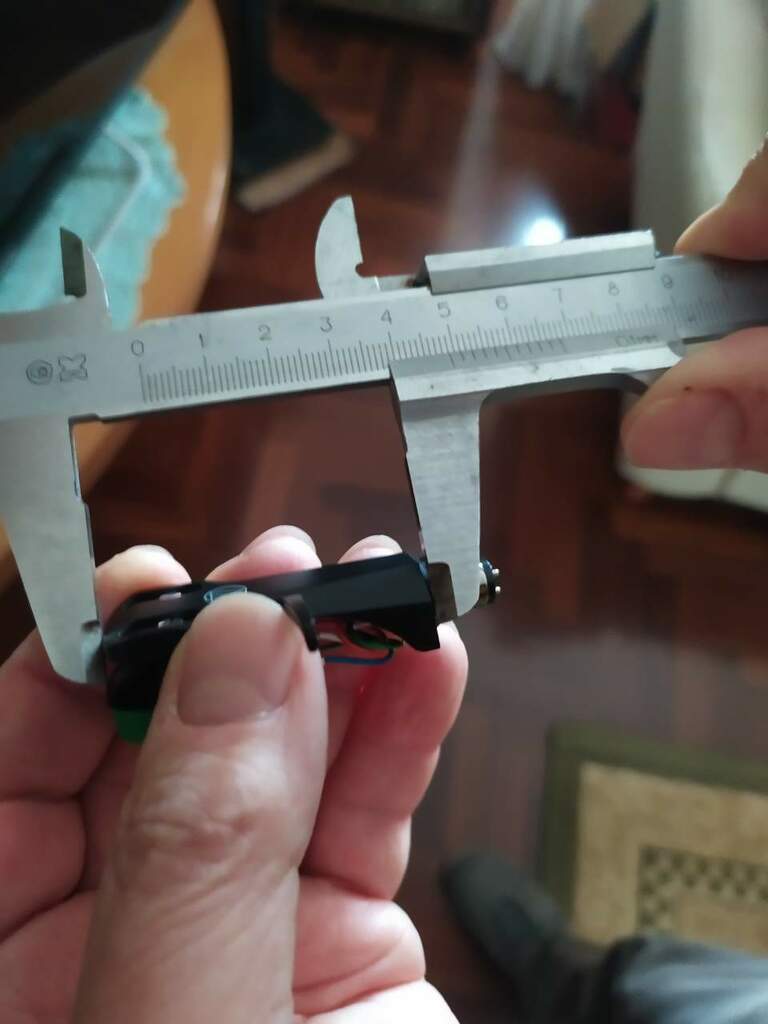

Ho preso un po' di misure, non so se le ho prese in maniera giusta











Da quando vedo solo con la seconda foto mi ritrovo con i 49mm

Correggetemi se ho sbagliato a prendere le distanze.

[Silmant]

12 ore fa, long playing ha scritto:

@Silmant

La vite deve girare , strano che la trovi bloccata...Ma stai agendo sulla vite giusta?

Comunque anche se ho dei dubbi che possa trattarsi del posizionamento della testina piu' avanti oppure piu' indietro sullo shell perche' il range di spostamento non e' sufficiente ad inficiare il punto di sollevamento del braccio a fine disco , prova innanzitutto a verificare il corretto overhang di 49 mm dopodicche' procedi a regolare il punto di sollevamento del braccio tramite l'apposita vite.

Si, la vite su cui ho agito, come da schema che hai postato, è quella.

Sopra ho inserito anche qualche foto per vedere se mi trovavo con i 49 mm e come detto mi ritrovo con la sedetts misura solo con la seconda foto, praticamente la lunghezza della Shell.



[scroodge]



30 minuti fa, Silmant ha scritto:

Da quando vedo solo con la seconda foto mi ritrovo con i 49mm

Correggetemi se ho sbagliato a prendere le distanze.

49mm sono 4.9 cm, non 4.09

I riferimenti sono il collarino  nero e la puntina.

Nel manuale che hai scaricato c'è una foto esaustiva


[il Marietto]

1 ora fa, Silmant ha scritto:

Si, la vite su cui ho agito, come da schema che hai postato, è quella.

Sopra ho inserito anche qualche foto per vedere se mi trovavo con i 49 mm e come detto mi ritrovo con la sedetts misura solo con la seconda foto, praticamente la lunghezza della Shell.

in ogni caso.. il tuo braccio ha un overhang di 15,5mm https://www.vinylengine.com/library/pioneer/pl-400.shtml e li deve cadere la punta. Se hai stampato la dima di TNT Audio che giorni addietro ti avevo consigliato le cose diventato più spicce dato che ha il tratteggio dell'overhang che facilita ma non risolve.

Dimare in modo corretto lo si fà con in punti A e B e se rispettati gli allineamenti ti esce automaticamente appunto l'overhang del tuo braccio dichiarato dal costruttore .

[releone71]

5 ore fa, Silmant ha scritto:

Sopra ho inserito anche qualche foto per vedere se mi trovavo con i 49 mm

I 49 mm. vanno misurati dalla battuta del collare alla puntina, non alla parte anteriore del corpo testina. Ti conviene usare un foglio di carta. Traccia un segmento di 49 mm. e ci poggi sopra la conchiglia.

[Silmant]

10 ore fa, scroodge ha scritto:

49mm sono 4.9 cm, non 4.09

I riferimenti sono il collarino  nero e la puntina.

Nel manuale che hai scaricato c'è una foto esaustiva




4 ore fa, releone71 ha scritto:

I 49 mm. vanno misurati dalla battuta del collare alla puntina, non alla parte anteriore del corpo testina. Ti conviene usare un foglio di carta. Traccia un segmento di 49 mm. e ci poggi sopra la conchiglia.

In effetti non ci troviamo con i 49mm,



come potete notare la puntina cade oltre i 49. Siamo sui 52mm

Ora come detto provvedo a procurarmi una dima, la sposto indietro e poi la riallineo.

L'ho presa apposta con la Shell pensando che fosse già tarata, invece no.

Cmq guardiamo il lato positivo e cioè che sto facendo pratica per la sistemazione della testina.

[Giannimorandi]

@Silmant alla fine come.avevo detto prima la devi spostare più indietro e aggiustare il peso dopo vedrai che funziona, se hai paura di perdere il riferimento ci fai una foto prima.di toccare le viti

[long playing]

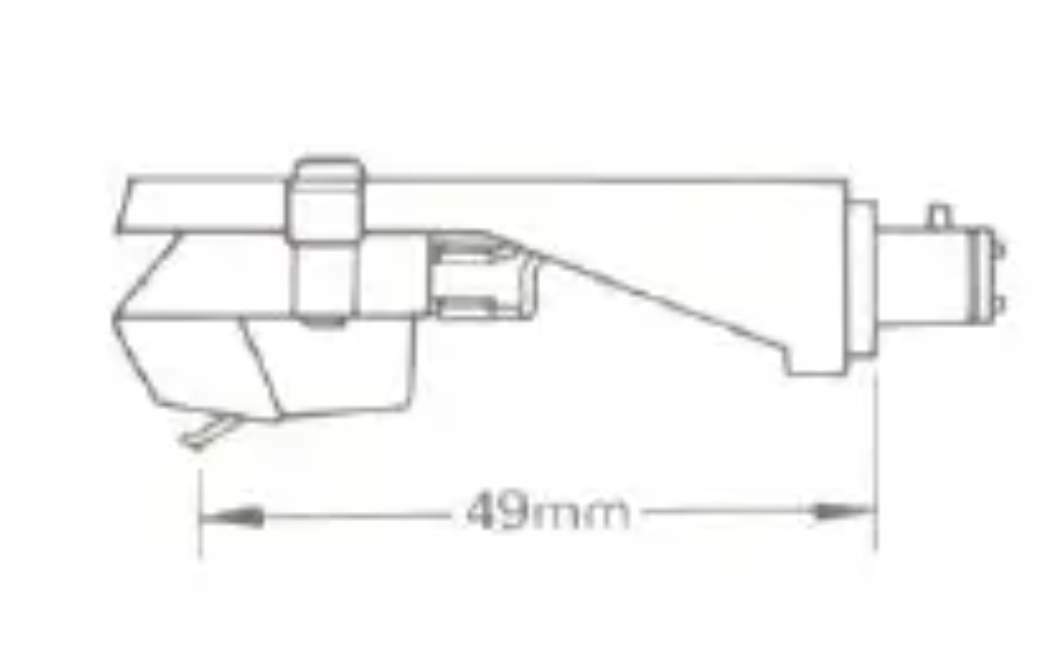

@Silmant I 49 mm vanno misurati precisamente  cosi' (dal manuale del Pioneer PL 400) :





[Silmant]

6 ore fa, long playing ha scritto:

@Silmant I 49 mm vanno misurati precisamente  cosi' (dal manuale del Pioneer PL 400) :

Dici che non ho preso bene la distanza?

La distanza fra le linee è 49mm e la puntina sta spostata di 2-3mm in avanti.

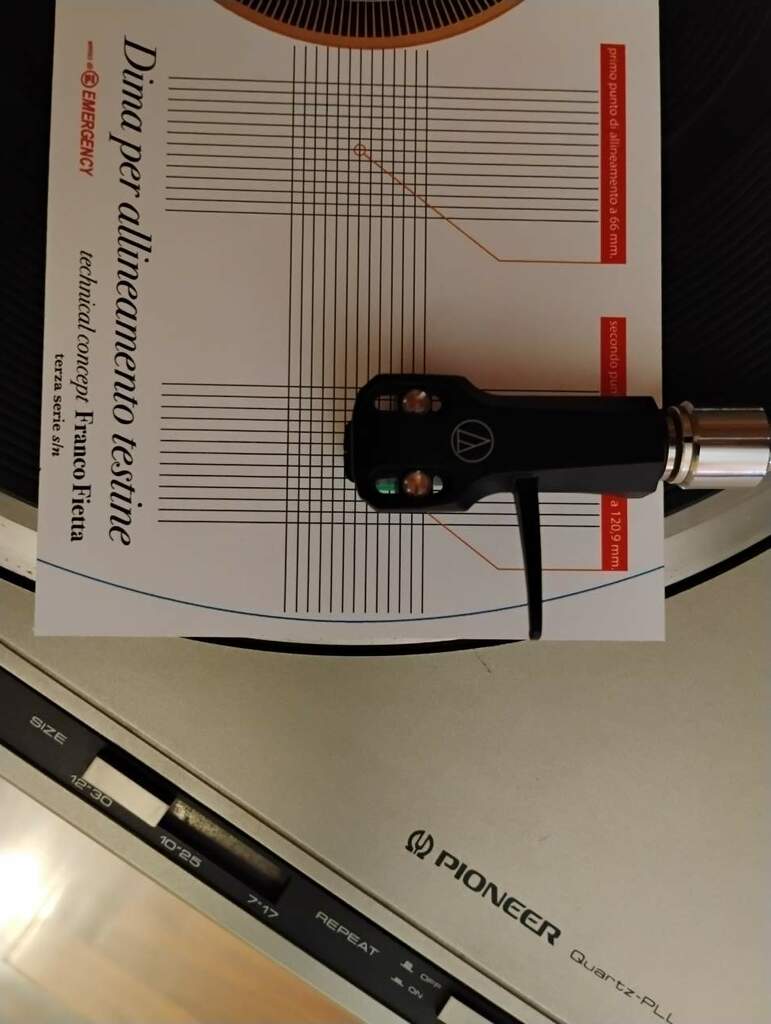

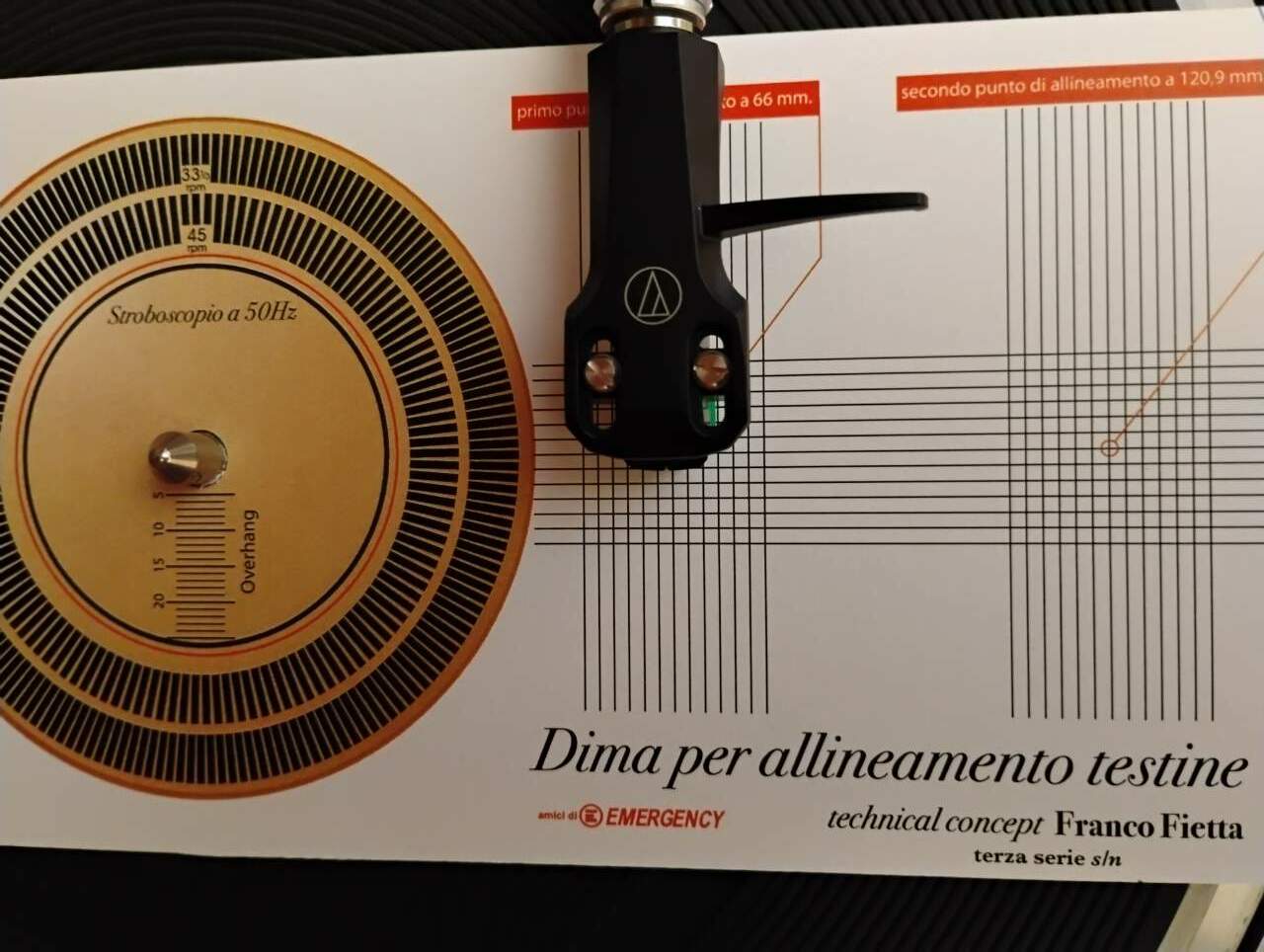

Ora ho messo la dima TNT e mi ritrovo con i due punti perfettamente allineata

Che faccio la sposto sempre indietro la testina?

[Giannimorandi]

@Silmant si, hai visto che non funziona così, la dima vorrebbe ad hoc per il giradischi, non sono tutti uguali i bracci, prova a spostarla più indietro e vedi se migliora

[scroodge]

Ecco, però ora, Pioneer dice per il suo pl 400: 49mm.

Una volta impostato questo valore e montata "dritta", direi che la testina è montata correttamente.

SE il gira dà ancora quel problema non dipende da quello

[fischio]

@Giannimorandi

1 ora fa, Giannimorandi ha scritto:

@Silmant si, hai visto che non funziona così, la dima vorrebbe ad hoc per il giradischi, non sono tutti uguali i bracci, prova a spostarla più indietro e vedi se migliora

Mi dispiace smentirti, ma una dima universale va bene per qualsiasi braccio imperniato. Se risulta allineata nei due punti indicati allora il problema non è dell’allineamento e sinceramente mi sembrava molto strano.



P.S.: sono quello che ha preparato quella dima e qualcosa ne capisco.

Franco Fietta
