Superficie di contatto forcelle cavi di potenza.

[speaktome74]

Vi racconto cosa mi è accaduto.
Negli ultimi anni ho sempre posseduto cavi di potenza terminati con banane (saldate). Recentemente ho comprato dei cavi di potenza terminati con forcelle (saldate) da entrambi i lati. Le forcelle sono standard (hanno interno 8mm). Ho scoperto che i morsetti di potenza sovradimensionati dei miei finali hanno il corpo da 10mm per cui non riesco ad innestare le forcelle. Sul morsetto riesco solo a serrare (a far contatto) con le 2 estremità della forcella, circa 3-4mm per parte. Il serraggio è comunque garantito dalla boccola enorme. Secondo voi ci sono controindicazioni? Con la superficie di contatto maggiore avrei "prestazioni" migliori?

[Luke04]

Ciao, in teoria funziona. Ma per una connessione delle forcelle non molto stabile ho rischiato di fare saltare i finali, personalmente le odio e le uso solo se sono sicuro della presa perfetta e della giusta distanza tra i poli in ogni situazione

[Maurjmusic]

1 ora fa, speaktome74 ha scritto:

Le forcelle sono standard (hanno interno 8mm)

Puoi allargarle manualmente con una pinza o con un cacciavite non a stella agendo dall’interno della forcella ( con la dovuta attenzione e per piccoli passi )

[speaktome74]

No, non vorrei che allargando le terminazioni si comprometta la planarita'

[jakob1965]

Io risolto così:

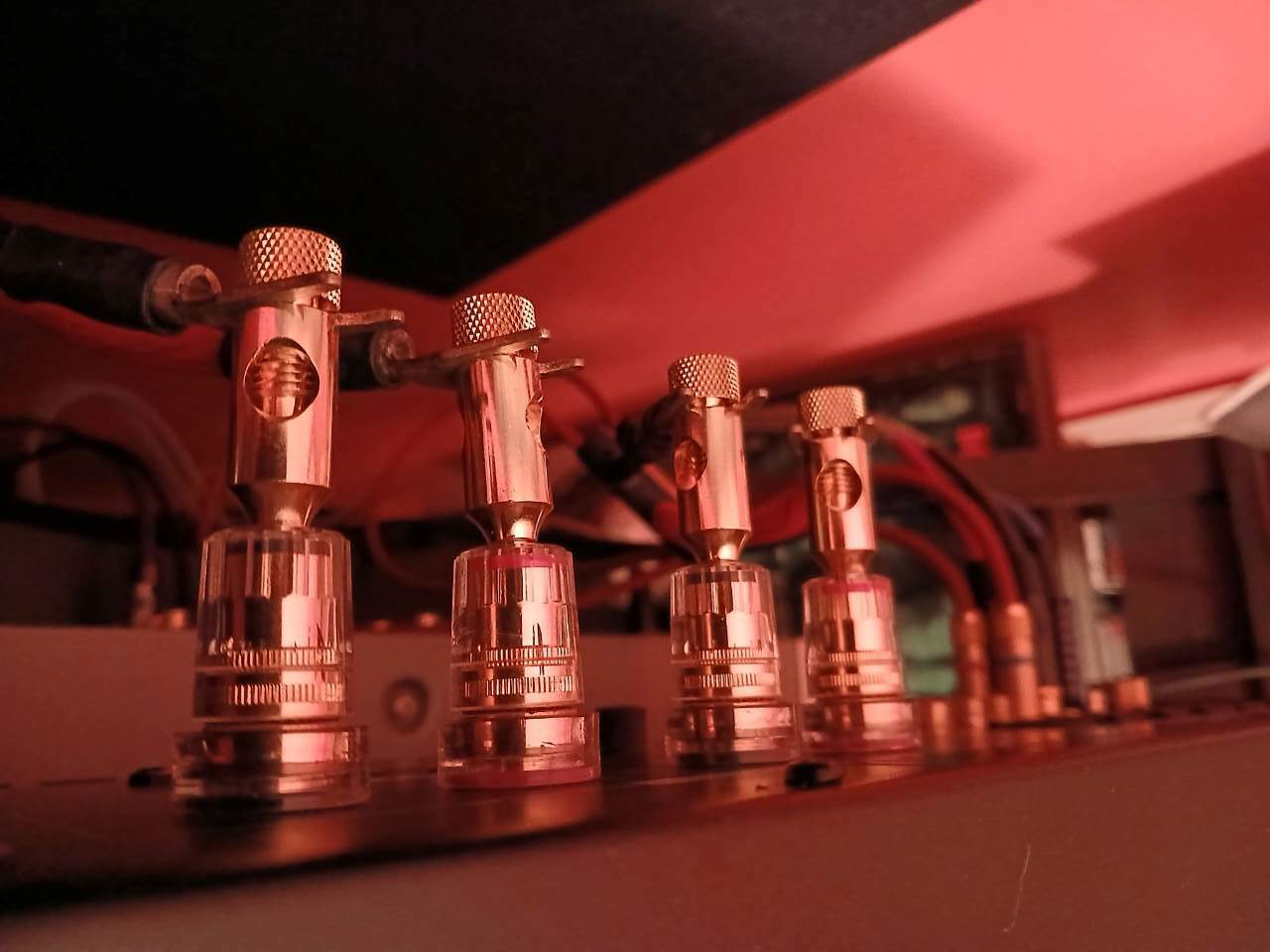

Premetto che li ho presi per il Sugden che è in post-rianimazione e a breve torna a casa (dobbiamo tarare bene i finali) e per cui la foto è del retro dell'halo Parasound - presi i 4 adattatori in fiera a quaklche decina di euro e:



- non devo girare le boccole del sugden snaturando i bellissimi wbt che ha ed il contatto è molto più sicuro

- suona il tutto benissimo e mi è passata la paura

[speaktome74]

Si, chiaro ma non volevo interporre banane per lasciare il collegamento quanto più "puro"

[jakob1965]

@speaktome74 ma guarda la banana entra tutta nella femmina dell'ampli - e la forcella è bella attanagliata - se dovessi dire un qualcosa del suono - alla peggio è migliorato ed hai serraggi forti e sicuri - liberissimo di non credermi - no problem

[Maurjmusic]

1 ora fa, speaktome74 ha scritto:

No, non vorrei che allargando le terminazioni si comprometta la planarita'


Ti manca solo un millimetro per parte!
La planarita’  )se  fai il lavoro bene) si mantiene ( polso fermo) e, in ogni caso,  quando serri la forcella ai morsetti dell’ amplificatore si ripristina completamente.

Anni fa l’ho fatto senza problemi in 5 minuti.

[speaktome74]

Non vorrei andare a "snervare" il materiale della forcella alterandone le caratteristiche.

[PL-L1000]

Un colpo di lima?

[speaktome74]

Grazie a tutti per i consigli ma non ho alcuna intenzione di intervenire meccanicamente sulle forcelle (rischio di rovinarle, compromettere saldatura, cavo ecc..). Volevo soffermarmi sul poco contatto che ho nella mia situazione. Poco contatto significa vanificare un buon cavo? Scarso passaggio di segnale elettrico? Con maggiore superficie di contatto avrei "prestazioni" migliori?

[Mattylla]

Togli tutto e serra il cavo spellato nei morsetti dell'ampli che stretti a mano garantiscono il miglior contatto possibile,

senza banane o forcelle che nella migliore delle ipotesi modificano il passaggio di corrente in peggio.



[jackreacher]

1 ora fa, speaktome74 ha scritto:

Volevo soffermarmi sul poco contatto che ho nella mia situazione. Poco contatto significa vanificare un buon cavo? Scarso passaggio di segnale elettrico? Con maggiore superficie di contatto avrei "prestazioni" migliori?

Ciao, quanti mmq di contatto effettivo ritieni che ci siano tra i connettori e le forcelle? (calcola entrambe le facce e biforcazioni della singola forcella)

Se per esempio hai circa 4mmq di contatto ed i cavi sono di 3 o 4 mmq di sezione reale, non mi preoccuperei, se invece i cavi fossero di 5 o 6 mmq allora ci sarebbe una limitazione oggettiva.

[speaktome74]

@jackreacher

con le 2 estremità della forcella, circa 3-4mm di lunghezza per parte. La forcella in punta varia da 1,5 a 2mm di larghezza. Il cavo che arriva ad ogni terminazione non credo sia più di 4mmq.

[jackreacher]

19 minuti fa, speaktome74 ha scritto:

jackreacher

con le 2 estremità della forcella, circa 3-4mm di lunghezza per parte. La forcella in punta varia da 1,5 a 2mm di larghezza. Il cavo che arriva ad ogni terminazione non credo sia più di 4mmq

E allora vai tranquillo, non perdi nulla, soprattutto se, come dici tu, le connessioni sono ben salde.
