Ingresso bilanciato - uscite sbilanciate

[antonio_caponetto]

ecco lo schema del cavo di cui parlavo.

[MauJazz]

Il mio è un braccio Technics montato sul SL100C e l'ingresso del pre fono è un mini-xlr a 5 pin.

Lo schema proposto è applicabile e in quale modo? Scusate l'ignoranza.

[MauJazz]

Grazie per la dritta @antonio_caponetto



A quanto pare essendo questi gli schemi proposti dalle utilissime info del sito Aqvox relative al loro pre

https://www.aqvox.de/phono.html



 compatibilità e schema dei collegamenti del braccio





Il cavetto di massa va ugualmente collegato, nel caso?

[antonio_caponetto]

Qui non so aiutarti perché mi pare che il cablaggio interno del Technics sia ancora più complicato.

forse devi ricablare l’interno del braccio.
Quello che ti posso dire è che per mantenere il segnale bilanciato come esce dalla testina non deve esserci alcun altro cavo non di segnale che dalla testina sia attaccato ai connettori del giradischi. (O così l’ho capita io)

[MauJazz]

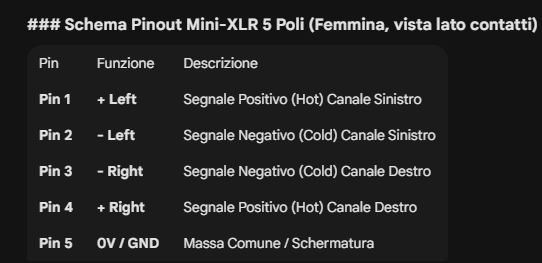

La massa sembra avere un collegamento indipendente che si può mantenere collegando il cavetto di massa e poi viene gestito in un pin separato nel mini xlr secondo questo schema:





Ho capito bene?

[MauJazz]

[antonio_caponetto]

Tutto quello che ho scritto riguarda ovviamente connettori XLR ma il concetto secondo me è quello.

[antonio_caponetto]

@MauJazz come hai deciso di procedere?



[MauJazz]

@antonio_caponetto per ora non ho fatto niente
