Progetto Da Pioneer PL50L II a PL70L II

[analogue]

Salve,

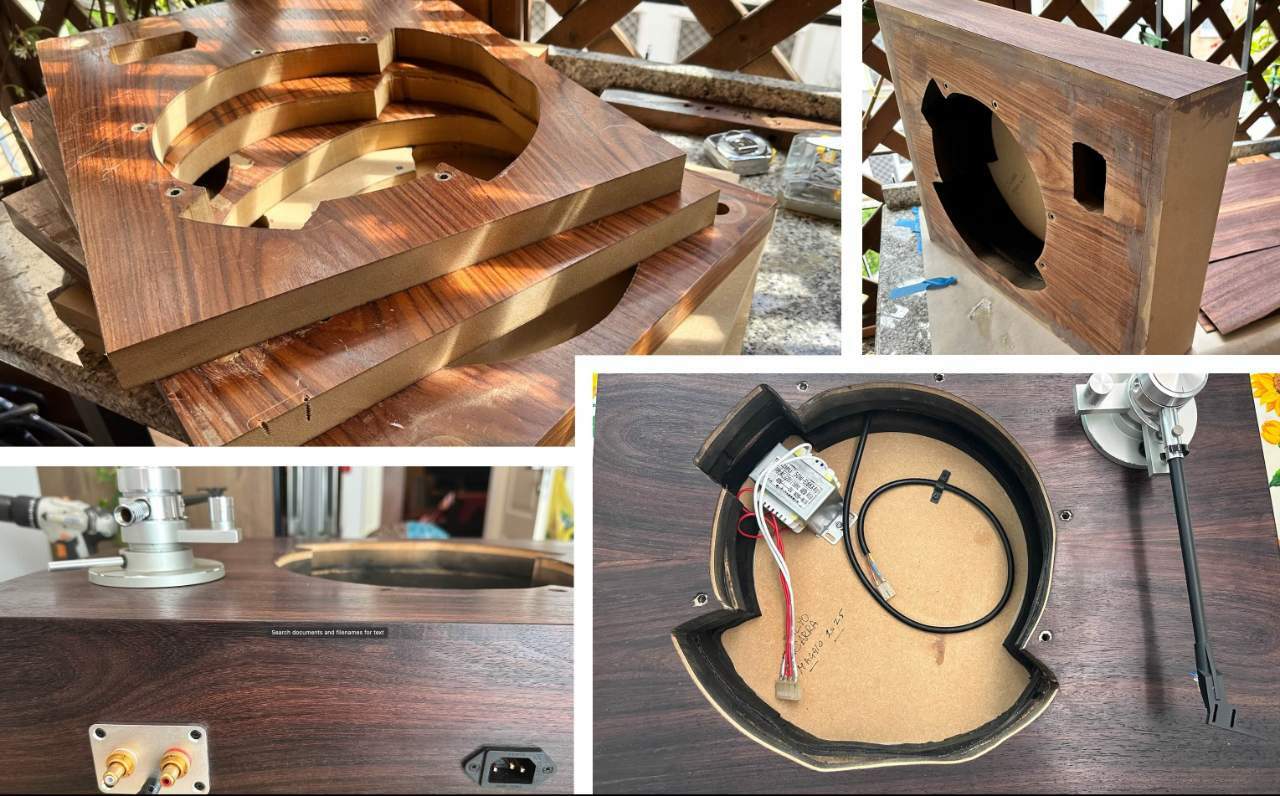

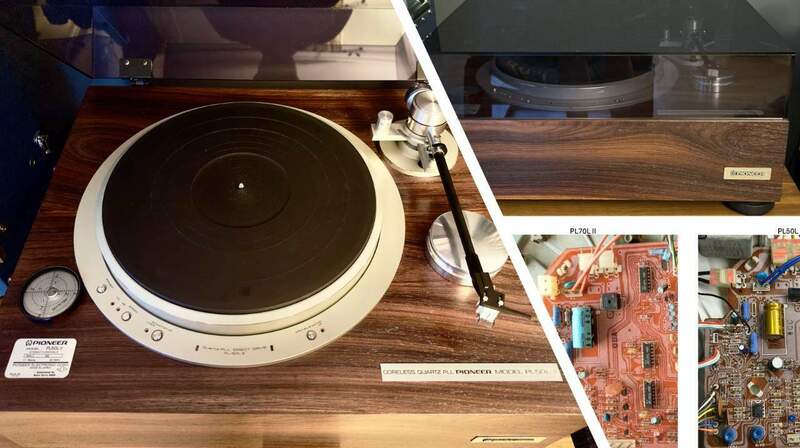

da un anno a questa parte mi sono dedicato a un progetto vintage molto interessante. Partendo da un giradischi Pioneer PL50L II , importato dal Giappone, ho voluto creare una gemma aggiornata portando il gruppo motore dal 50 al 70 (modello più costoso e performante). La scheda e motore dei due so praticamente identici se non fosse che il 70 ha dell'elettronica aggiuntiva per meglio gestire l'alimentazione e stabilità rotativa. Partendo da ciò mi sono studiato gli schemi e le schede, e dopo un'attenta analisi ho modificato e aggiunto i componenti mancanti sulla scheda del 50 di fatto aggiornandola al 70. I componenti sono identici ma moderni rispetto a quanto il service manual del 70 dichiara. Fatto questo ho costruito un nuovo plinto sulle misure del P10 - fratello maggiore della serie,  e sostituito il trasformatore per alimentare il tutto a 220. Infine ho incapsulato i il cavo del pre-fono nello plinto con delle prese RCA. Con un coperchio nuovo il tutto è come da foto. Il Braccio è stato completamente smontato, lubrificato e rimontato, e il risultato è notevole (non come il mio Micro Seiki RX-5000/8000 ma molto bello) Ora avendo altri motori/bracci del 50 ho un nuovo progetto che comincerò a breve per l'upgrade al 70 , ma questa volta con  un nuovo plinto che supporti oltre al suo braccio il mio SME 312S. Quindi poi venderò il mio 50/70.



Saluti



[Cabrillo]

@analogue Complimenti, ti meriti un Melius

[what]

Pardon

[what]

@analogue Mi unisco ai complimenti e già che ci sono volevo chiederti info su quella bolla livellante: reperibilità costo ecc ecc.Ho in mente un progetto su di un TD 150...

[BEST-GROOVE]

@analogue  complimenti per il bel lavoro, hai mantenuto i 100V per farlo funzionare oppure è stato rivisto o sostituito il trasformatore per alimentarlo alla ns tensione?

[analogue]

@BEST-GROOVE"...e sostituito il trasformatore per alimentare il tutto a 220...."

@whatAliexpress

[BEST-GROOVE]

32 minuti fa, analogue ha scritto:

sostituito il trasformatore per alimentare il tutto a 220...."

Ottima idea, sempre a lamierini, toroidale oppure C core?

[analogue]

@BEST-GROOVEessendo il voltaggio necessario di 40 volt ho usato un trasformatore a lamierini che pero' è stato ulteriormente compattato con una morsa per ridurre al minimo il rumore. Avrei voluto un toroidale, ma non ho trovato uno con unica uscita a 40 volt

[BEST-GROOVE]

@analogue  capisco, certo che 40V non mi paiono proprio pochini per un giradischi.

[analogue]

@BEST-GROOVEsono necessari anche per il solenoide che gestisce l'alza braccio oltre al motore

[BEST-GROOVE]

Il 23/1/2026 at 20:52, analogue ha scritto:

BEST-GROOVEsono necessari anche per il solenoide che gestisce l'alza braccio oltre al motore



Giusto, è il PL 70 che ha il braccio completamente manuale....ma il 50II usa la stessa pcb del 70II con l' assenza di componenti elettronici per essere un 70II ?

Ma motore e soprattutto braccio non mi pare che del 50II e del 70II siano identici, hai sostituito anche quelli?



[analogue]

@BEST-GROOVEi bracci sono diversi nella manifattura ma non nel funzionamento, i motori sono identici!



[BEST-GROOVE]

2 minuti fa, analogue ha scritto:

bracci sono diversi nella manifattura ma non nel funzionamento, i motori sono identici!



Bene anzi benissimo, in pratica come hai scritto all' inizio hai aggiunto solo i componenti mancanti per passare dal 50 mk2 al 70 mk2....non ho sottomano i SM ma ti chiedo hai trovato chip proprietari da dover aggiungere per l' upgrading?

[analogue]

@BEST-GROOVEsi  la maggior parte dei chip e' proprietaria. E' stato un lungo lavoro ritrovarli qua e la' tra Cina,US,UK...

[BEST-GROOVE]

@analogue  la tenacia ti ha premiato alla fine.

[Nico70]

@analogue

Complimenti davvero per il lavoro svolto.

Ammiro molto chi ha competenze, pazienza e passione per progetti di questo livello: è estremamente appagante poter migliorare un oggetto seguendo una propria visione, mettendoci testa e mani.



Il risultato è notevole e conferma, a mio avviso, quanto i giradischi vintage di quegli anni abbiano una qualità oggi difficilmente raggiungibile. Lavorarci sopra e dedicarci tempo regala grandi soddisfazioni. Ancora complimenti.



[analogue]

Non so se il Thread e' ancora attivo; comunque dopo aver ulteriormente migliorato il mio progetto sostituendo il trasformatore con un R-Core, silenziosissimo. sto iniziando un nuovo progetto che vuole utilizzare 2 bracci: Lo standard Pioneer PL50L II e il P10 della serie Exclusive, ricablato con cavo Siemens in argento.



Cosa ne faro' del primo progetto? Mah spetta a mia moglie decidere se cacciare esso o me da casa. Nel primo caso venderò al più fortunato il pezzo.

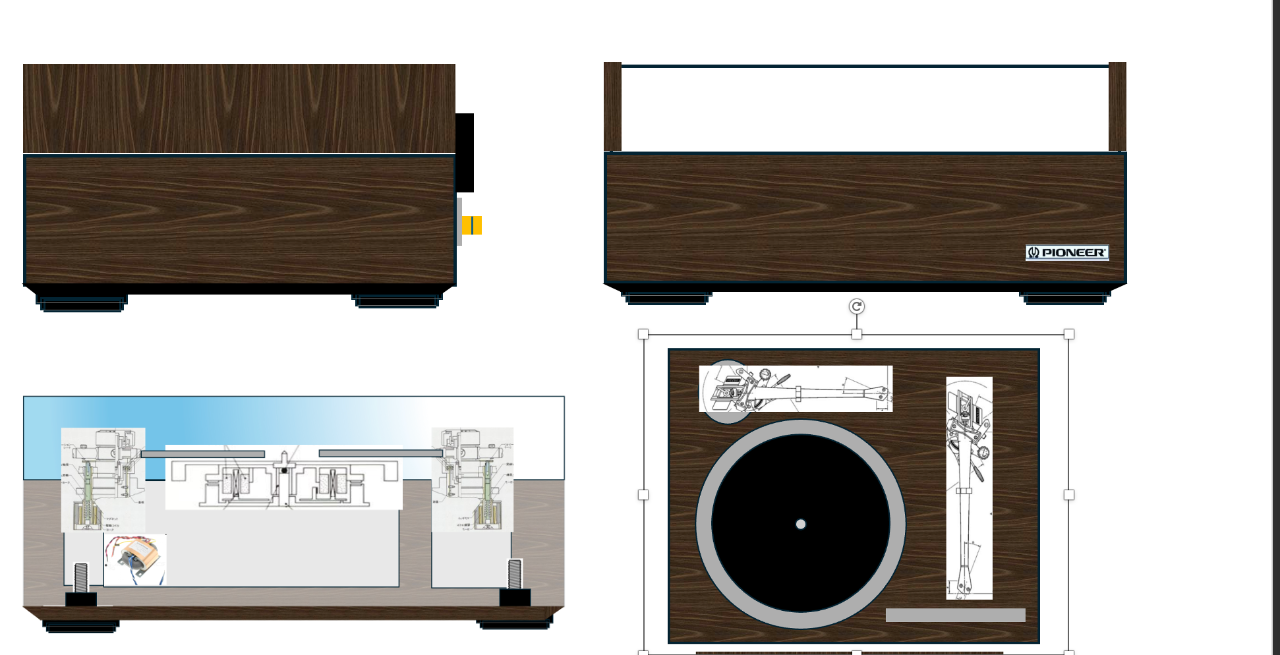

Allego disegno del nuovo progetto  le cui misure saranno 60x59x27 con un bel peso associato :-)
