Finali mono IRS2092 in classe D

[andrea7617]

@maxgazebo Vado un po' OT ma il tuo progetto mi sembra interessante.

Mi puoi descrivere la scheda (Audiophonic vero?), alimentazione ecc...? Cosa ci piloti e come vanno?

Mi incuriosisce molto.

[Jack]

@andrea7617 @maxgazebo

sono anche io curioso ed interessato. Grazie

[maxgazebo]

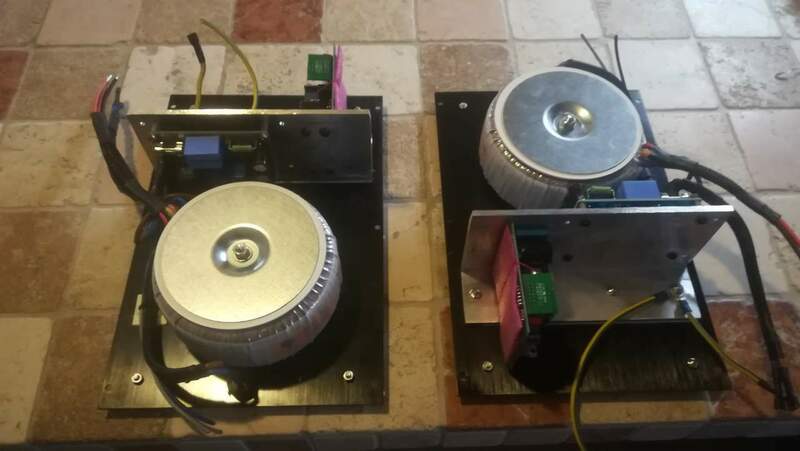

@andrea7617 @Jack si è la AB32291 presa da Audiophonic, alimentata con un toroide da 800VA (che avevo già) con doppia uscita 46+46V, scheda raddrizzatore con diodi Schottky e due cap 10.000uF 80V, che mi da 62+62V in CC

Esco dal Topping E30 e passo solo per un potenziometro passivo direttamente nel finale

Ci piloto una coppia di Tannoy DC 15", che escono con una pulizia ed un dettaglio impressionanti

Questo finale ha una musicalità diversa, è un po' come un TA2024 ma con tanta potenza

[saltato]

@maxgazebo hai provato il dac come pre?

[maxgazebo]

@saltato si, non è granchè, quando cambi brano/frq di campionamento fa dei clic/pop udibili, non mi è piaciuto...come DAC puro è eccezionale, caldo, morbido...un amore

[Jack]

48 minuti fa, maxgazebo ha scritto:

scheda raddrizzatore con diodi Schottky e due cap 10.000uF 80V, che mi da 62+62V in CC

L’hai fatta tu o l’hai trovata “in giro”?

[maxgazebo]

@Jack no l'ho presa qui



https://it.aliexpress.com/item/4001192904528.html?spm=a2g0o.store_pc_groupList.8148356.34.6b617578Aw8wBN



Io ho preso solo la scheda perchè avevo già i condensatori, ma questa nel link è completa

[fauntleroy]

9 ore fa, maxgazebo ha scritto:

due cap 10.000uF

Aumenta, aumenta...
Con i classe D, a meno che non siano configurati a ponte, non valgono le indicazioni canoniche delle alimentazioni a causa del cosiddetto bus pumping.

Almeno raddoppia.

[maxgazebo]

5 minuti fa, fauntleroy ha scritto:

Aumenta, aumenta...
Con i classe D, a meno che non siano configurati a ponte, non valgono le indicazioni canoniche delle alimentazioni a causa del cosiddetto bus pumping.

Almeno raddoppia.

Eh lo sai che 'sto bus pumping in effetti mi ha fatto ragionare in questi giorni, leggendo anche il DataSheet di IR...non conoscevo il discorso non avendolo mai incontrato nelle altre classi...pensavo infatti di arrivare a 20.000 per ramo

Anche se mi sembra di aver capito può essere un effetto che entra in gioco solo ad elevati livelli di uscita/correnti assorbite sulle basse frequenze, che può essere annullato invertendo la fase di uno dei due canali (o metterli a ponte) in modo che l'assorbimento sulle basse non sia contemporaneo sullo stesso ramo di alimentazione

Tu che esperienza hai?

[fauntleroy]

@maxgazebo esatto, i metodi per "combattere" il fenomeno sono quelli e ad esempio anche Hypex consiglia di seguire queste vie.
Il fenomeno, come dici giustamente, entra in gioco solo con elevati assorbimenti a bassa frequenza, però, anche da un punto di vista puramente psicologico, mi piace stare tranquillo. 😁
Il problema dei "trucchi" per eliminare il problema è che non sempre è fattibile.

Ovvero: si può invertire la polarità di un canale, ma ovviamente solo se ha ingressi bilanciati (non puoi invertire positivo e negativo di un ingresso RCA).

Mettere a ponte: se hai schede tipo Hypex solo ampli (mono e senza alimentazione integrata) allora è abbastanza semplice, ma se si ha una scheda stereo e magari con alimentazione integrata? Siamo sicuri che si possa fare?
Alla fine la bancata di condensatori è la soluzione più "universale" e piuttosto sicura.

Io sui miei (UcD400) ho messo 40000uF e via...

[maxgazebo]

@fauntleroy OK giusto...siamo allineati allora...sulla scheda Sure che ho c'è un selettore per mettere a ponte la scheda, che non fa altro che inserire sul percorso del canale B un OpAmp invertitore di fase, per prendere poi il segnale sui due positivi di uscita

Comunque credo provvederò anche io ad aumentare la capacità, ho sentito il finale anche a livelli molto alti, ma non credo riuscirò a raggiungere un livello tale da avvicinarmi al bus pumping, ho diffusori da 15" in 28mq...ieri sentivo i bicchieri tintinnare con il basso di Nathan East 😂

[andrea7617]

@maxgazebo Tu hai diffusori che sono particolarmente sensibili.

Stando alle informazioni raccolte, la scheda sarebbe 250 W su 4 Ohm (potenza di picco) che darebbero 50W su 4 Ohm continui quindi una 30 ina di W continui su 8 Ohm, corretto?

Però, vista la potenza di picco di questi classe D, il problema dei limitati watt continui parrebbe superata

[maxgazebo]

@andrea7617 In che senso? questa scheda è molto potente, alimentata a 62 + 62 Volt penso che su 8ohm siano almeno 130-140W puliti, altro che 30W!!

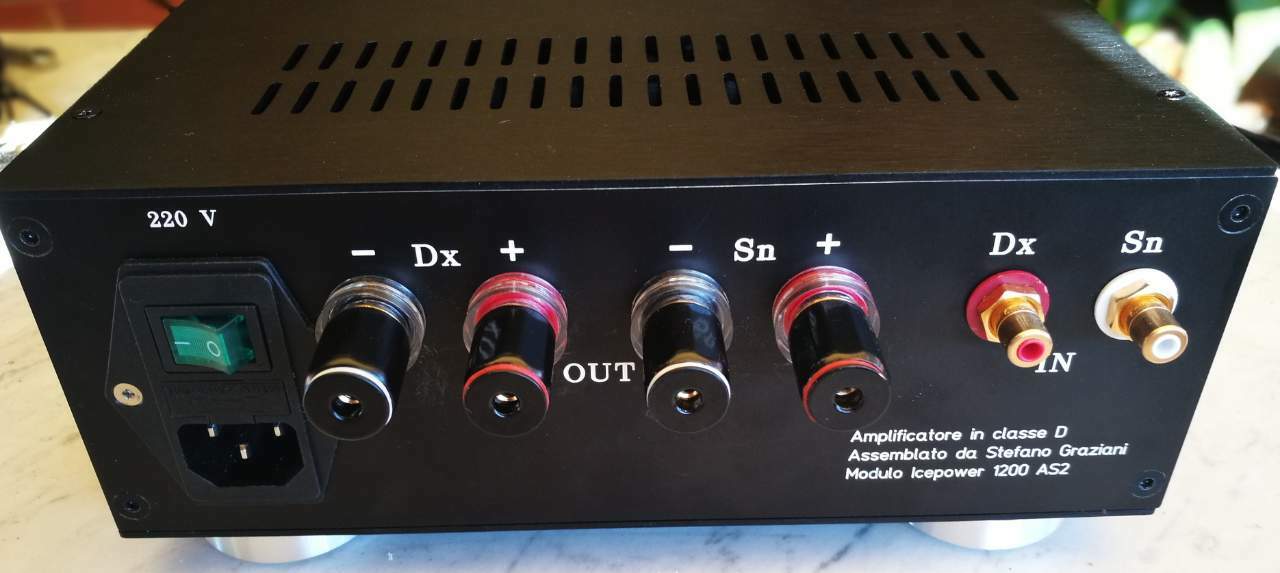

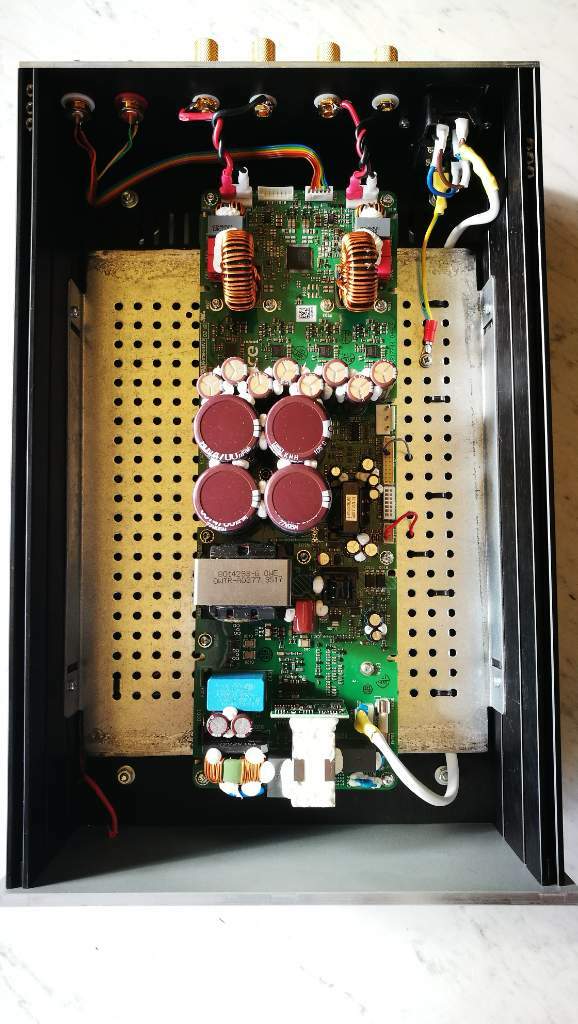

[Gici HV]

13 ore fa, homesick ha scritto:

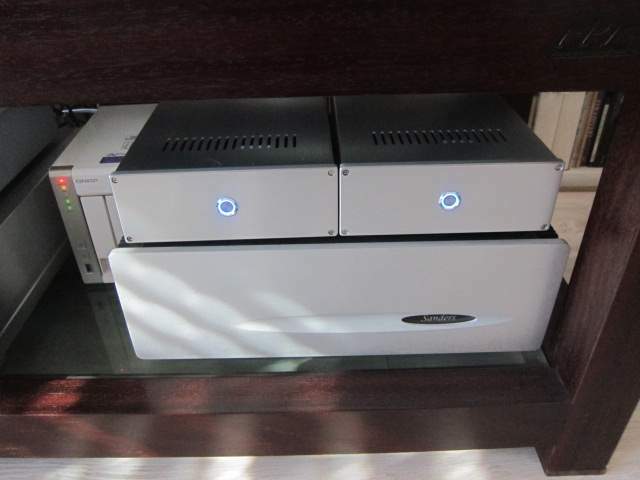

ma quei piedoni ti servono ad impilare i due mono ?

Sembrano piedoni,mi sembra siano alti 4cm e larghi 3,sono quelli di serie ad essere ridicoli,li ho messi per sfizio.

Li tengo affiancati,dopo qualche ora di ascolto sono appena tiepidi.

[andrea7617]

@maxgazebo l'importante è che, come dici te, sia comunque molto potente.

Riportavo solamente delle informazioni che utenti del forum, più esperti di me, avevano fornito ossia che la potenza continua sia 1/5 di quella di picco nei classe D ma questo poco importa.

Tra l'altro sul sito Audiophonics ci sarebbe anche l'alimentazione

https://www.audiophonics.fr/en/smps-power-supply/switching-power-supply-module-700w-70v-p-15596.html

che non richiede nemmeno il trafo...
