The Phono Stage, figlio unico!

[walge]

Su AR di Ottobre ho presentato un progetto che è rimasto figlio unico ( almeno per il momento),  il The Phono Stage  ( manie di grandezza!)

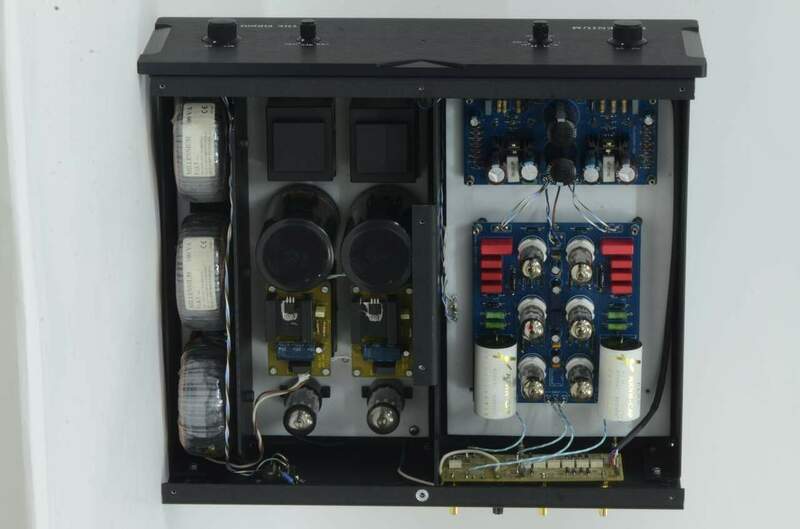

In foto  potete vedere come è fatto.

Per un amico che me lo chiese un pò di anni fa.

Meccanicamente molto curato ma faticoso nella realizzazione.

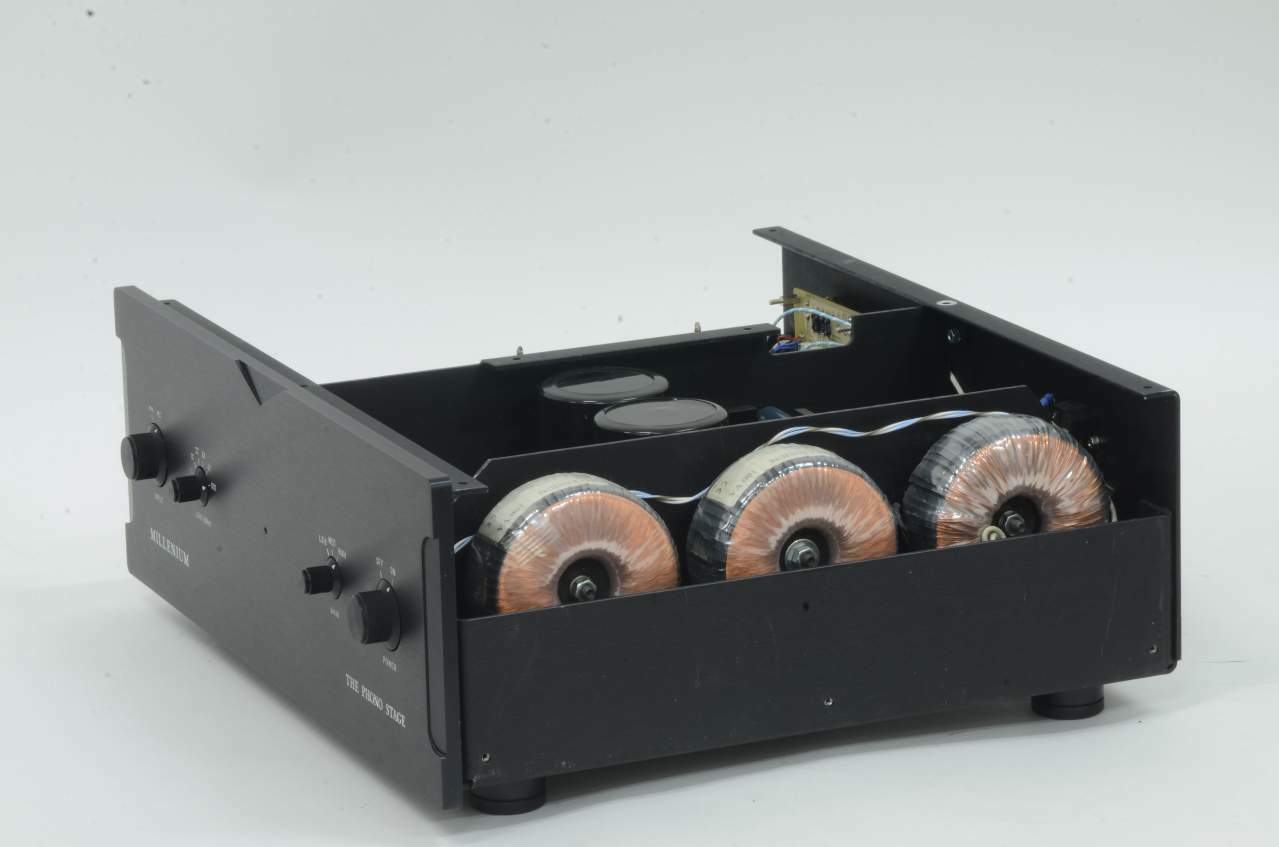

Dual mono ; i tre trasfromatori da 100 watt cadauno sono per la anodica ( uno per canale) e per i filamenti.





Ogni commento è il benvenuto



Walter





[Tronio]

1 ora fa, walge ha scritto:

Ogni commento è il benvenuto

E che ti vuoi commentare Walter: sono senza parole! Fortunato il tuo amico... 👍



[paolo75]

che tipologia di circuitazione usa?

[walge]

Una "variazione sul tema" dello Junior, intendo come impostazione in generale.

Usa i pentodi EF184 connessi a triodo nella sezione di amplificazione



Walter

[Suonatore]

4 ore fa, walge ha scritto:

che è rimasto figlio unico

Se la madre non è vedova (e non lo è) perché lasciarlo privo di fratelli?? Caspita, se suona bene come è realizzato..... Chapeau!! Complimenti, anche esteticamente lo trovo notevole.

[gimmetto]

@walge Ciao Walter, da lettore della rivista fin dal primo numero ho ovviamente divorato l'articolo in oggetto; complimenti!

Volevo chiederti se in futuro è prevista la vendita del the phono stage già assemblato.

Grazie.

[walge]

Quando realizzai il progetto l'intenzione era quella ma i costi di produzione erano molto alti.

Solo il contenitore si prendeva il 50%; il design fu concordato con Andrea Allegri che ha fatto un lavoro magnifico al cad.

Da vicino vedere il frontale fresato è serigrafato  in quel modo è uno spettacolo.

Vediamo in un prossimo futuro.



Walter

[gimmetto]

@walge Grazie, ci spero!

[Membro_0021]

@walge quanto guadagna questo phono Millenium in mc?

[dago]

Il 14/10/2021 at 14:43, walge ha scritto:

Per un amico che me lo chiese un pò di anni fa.

... ti sono sempre stato amico...

[campaz]

Complimenti! Solo a vederlo convince.

[walge]

@veidt In realtà l'ingresso MC è nominale; si potrebbe inserire un trafo dato che sualla pcb degli ingressi è sono previsti dei jumper. COsì si ha un MM ed un MC, nel caso

Se no sono due MM; forse dovevo scrivere Input 1 e 2 .





Walter



[Membro_0021]

2 ore fa, walge ha scritto:

In realtà l'ingresso MC è nominale

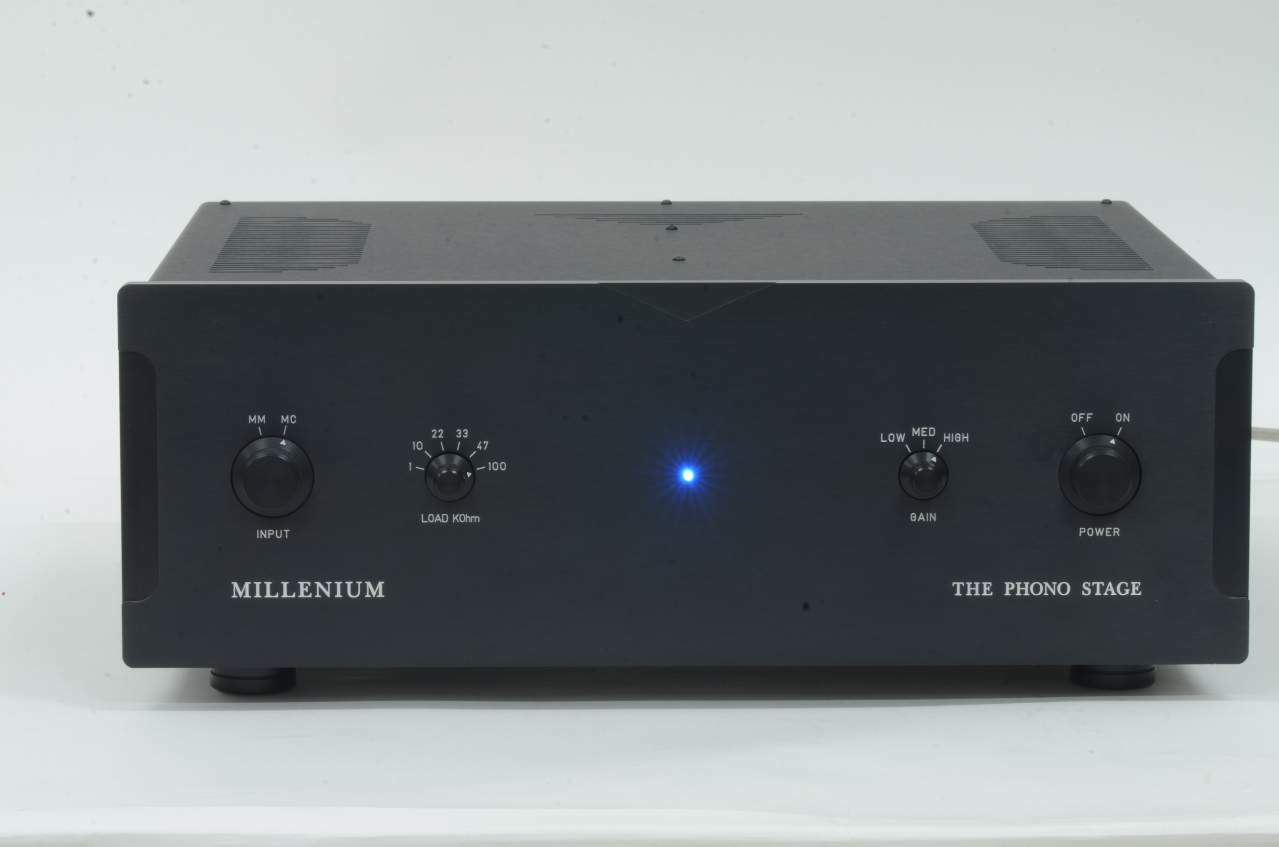

@walge Capito quindi è un fono mm a cui si può aggiungere uno step-up per aumentare il guadagno. Anche i valori  (sempre sul frontale) di carico non sono chiari: 100 è 100kohm e non 100 ohm? Quindi tutti gli altri valori sono in kohm? (in genere un phono mm ha un carico di 47k).

[walge]

I valori del carico sono in kohm. Forse non si vede bene la serigrafia

Walter

[Membro_0021]

@walge cosa ne pensi dei phono mc che pilotano la testina in corrente e non in tensione (con ingresso bilanciato) tipo Aqvox? Hai mai pensato di realizzarne uno?  Se non sbaglio Audioreview dei phono in corrente ha recensito soltanto l'am audio (mm mc phono reference).

[walge]

L'argomento degli MC in corrente è interessante ma non l'ho mai esplorato per il semplice motivo che un ottimo trafo è la soluzione più semplice ( relativamente) e non ci sono di mezzo i semiconduttori.



E' il mio pensiero



Walter

[clane]

Bel progetto, Walter. E le misure sono pure ottime.

Circa il trasformatore di alimentazione HT, sullo schema riporta un 260-0-260, mentre nella BOM riporta "un secondario 210Vac o due secondari separati 210Vac". Nell'articolo riporti della necessità di avere almeno 280Vdc in ingresso dello stabilizzatore: desumo che nella BOM ci sia stata un errore di stampa. Giusto?

[camaro71]

realizzazione degna di un grande brand !!

complimenti
