@oscilloscopio prova a mettere tra mobile e tweet una guarnizione in gomma tipo quella dei serramenti, si trovano al fai da te, giusto per tappare lo sfiato. . . Se no una piastra di compensato magari tonda anche sottile giusto per. . . Avere una cosa a posto nell'attesa di trovare i tweet originali

[oscilloscopio]

@cri dai Cri...va bene tutto ma non farmi fare scempio...😁

[cri]

@oscilloscopio 😅

[ediate]

@oscilloscopio certo che 200 euro per una coppia di tweeter non è mica poco… 😱

[oscilloscopio]

@ediate concordo, va bene la rarità ma sono comunque driver normali con almeno 40 anni sul groppone...

[Membro_0024]

11 ore fa, oscilloscopio ha scritto:

Ovviamente preferirei restaurarle con i componenti originali, ma mi pare un'assurdità comprare a 100 euro una coppia di diffusori e spenderne 200 per sostituire dei tweeter.

giusto il vintage è bello e ha senso se si riesce a mantenere l'originalità del progetto, aspetta e vedrai che prima o poi salterà fuori qualcosa, noi nel caso saremo pronti ad aiutarti nella ricerca 😉

[oscilloscopio]

@jammo ti ringrazio, tanto come ho scritto non ho fretta 😉

[Membro_0024]

@oscilloscopio una curiosità, che differenza tra le Ditton 33 e le 44?

[oscilloscopio]

@jammo Non ho avuto modo di ascoltare le 33, da quanto ho letto pare che le 44 siano le più equilibrate della serie, ma è voce di popolo.

[oscilloscopio]

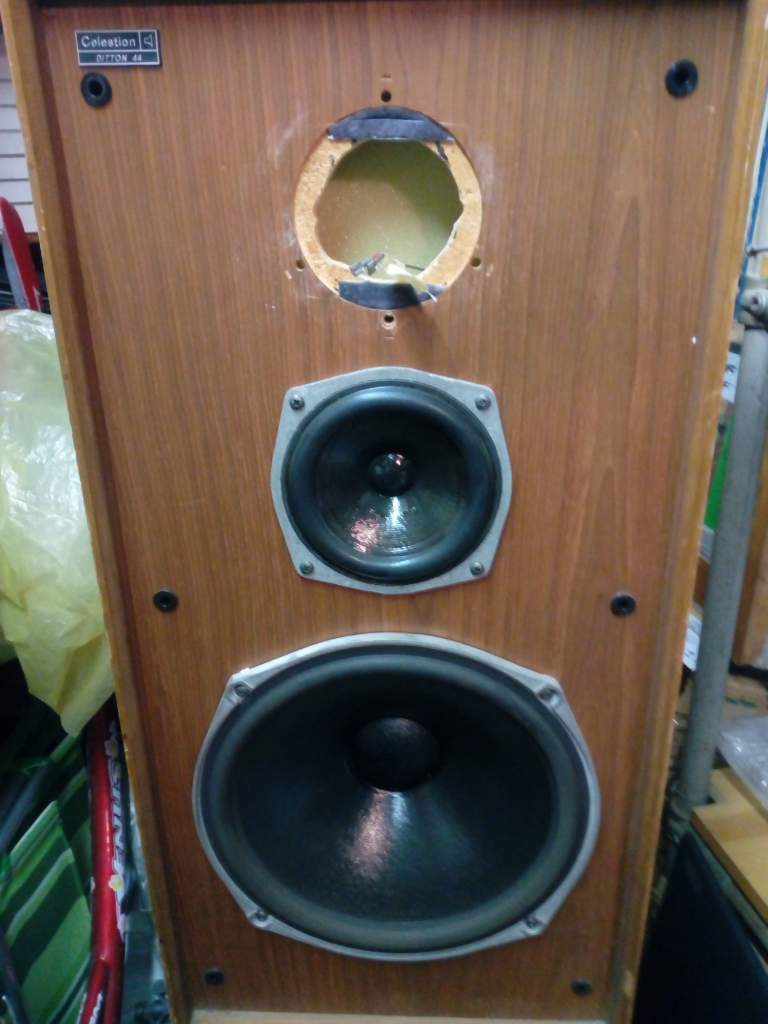

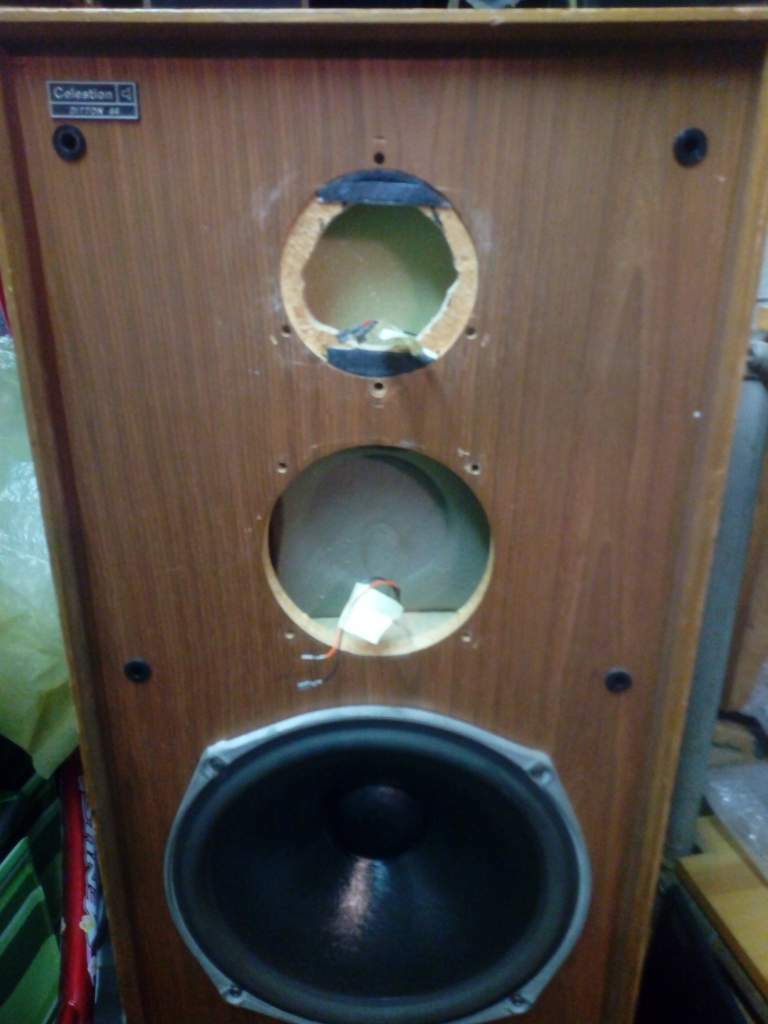

Allora...mettiamoci al lavoro...per iniziare smontiamo i driver segnando i cavi e le viti per poi rimetterli a posto correttamente...

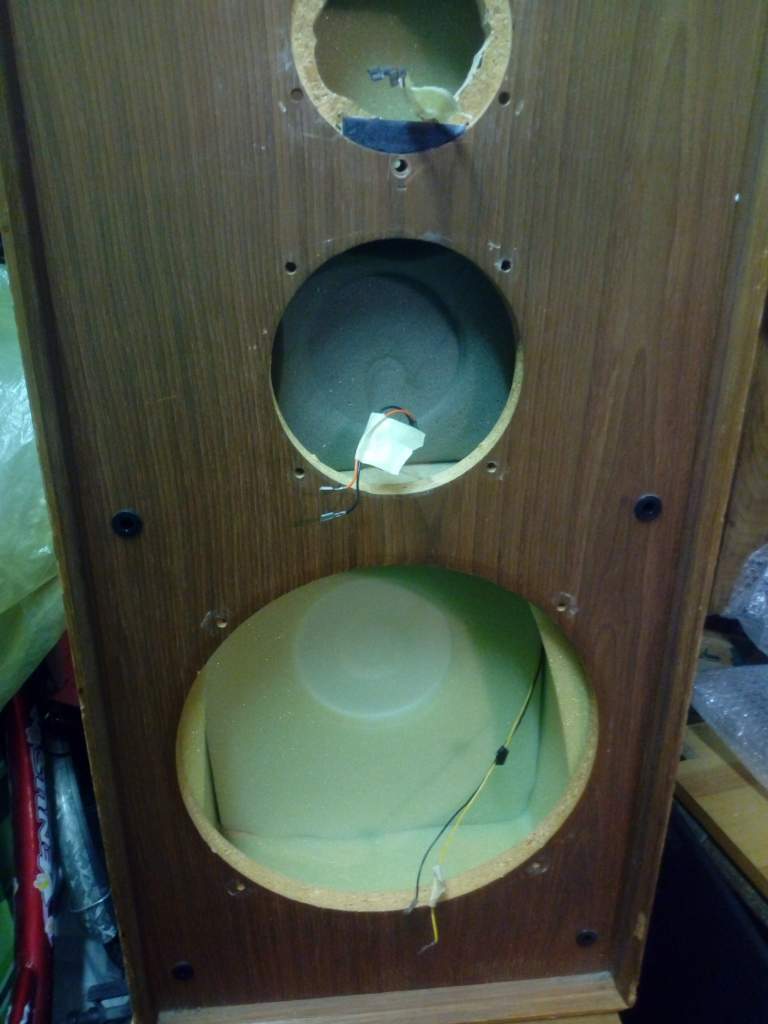

A driver smontati vedo all'interno un bel rivestimento in schiuma in perfette condizioni nonostante gli anni dei diffusori e vedo che la camera del midrange è completamente separata dal resto del case, addirittura i cavi che portano al driver nel foro passante sono stati sigillati con silicone o qualcosa di simile, questo porta a pensare ad una progettazione accurata del diffusore e non certo improvvisata.

La camera del tweeter è invece aperta ed in collegamento con il resto del case.

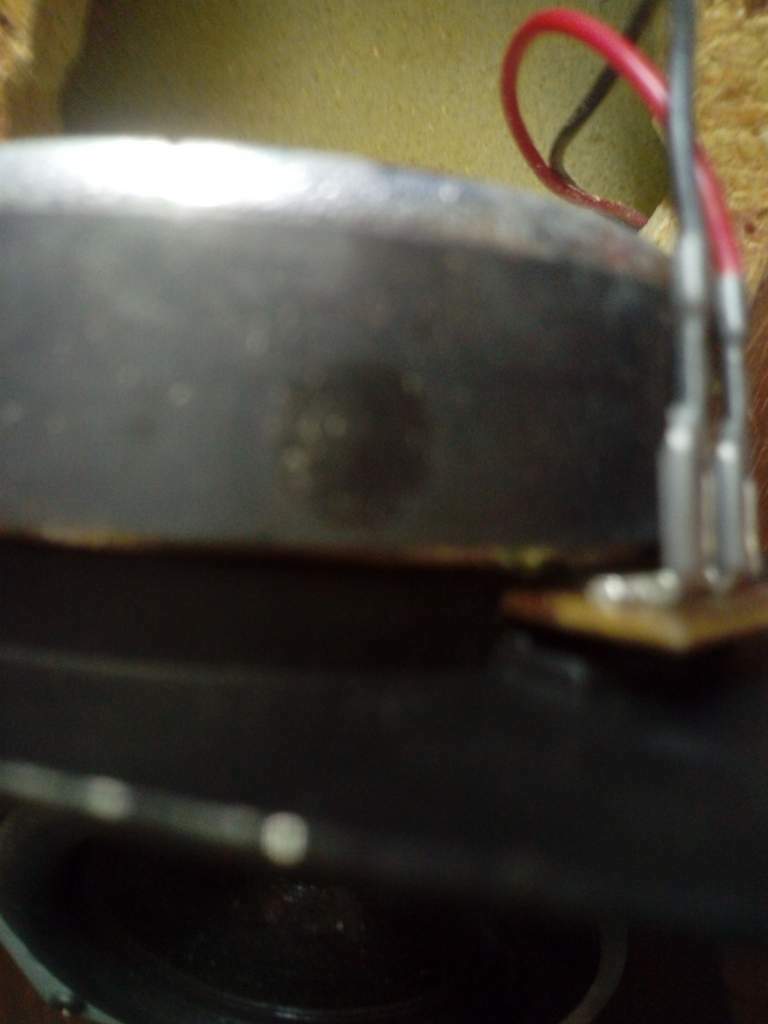

Smontando il secondo diffusore trovo una sorpresa...il tweeter nonostante sia segnato il polo positivo da un pallino rosso mancante (ma poi ritrovato dentro il diffusore) ed il cui segno sul driver era ancora visibile, è stato collegato in controfase rispetto all'altro diffusore...

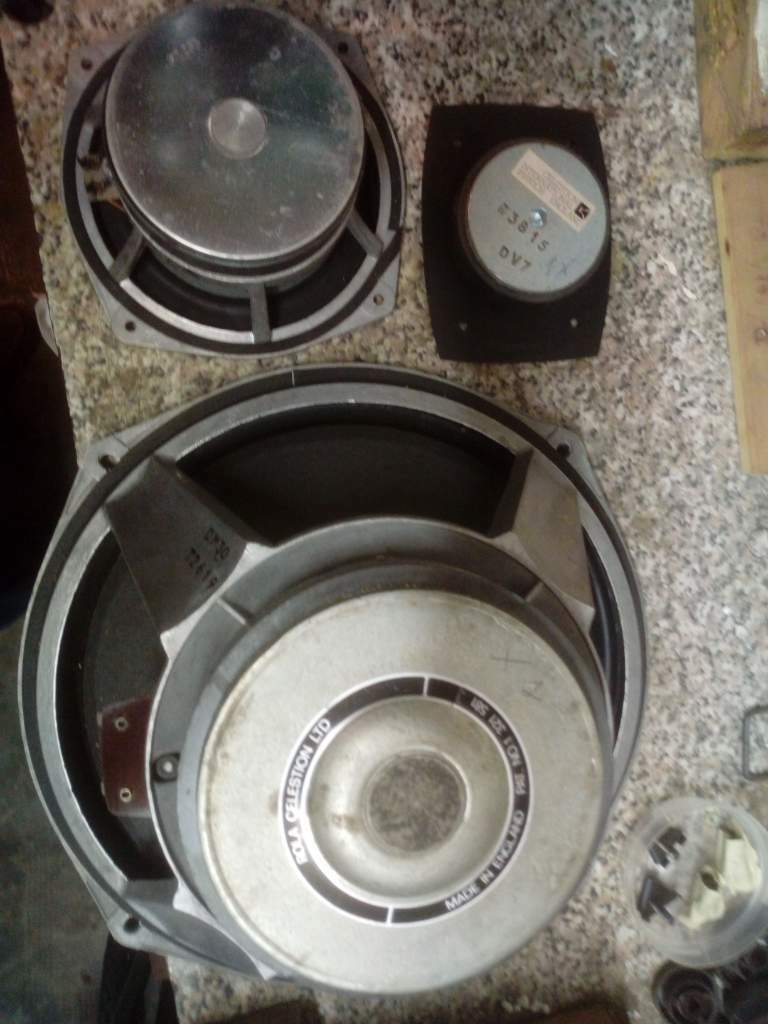

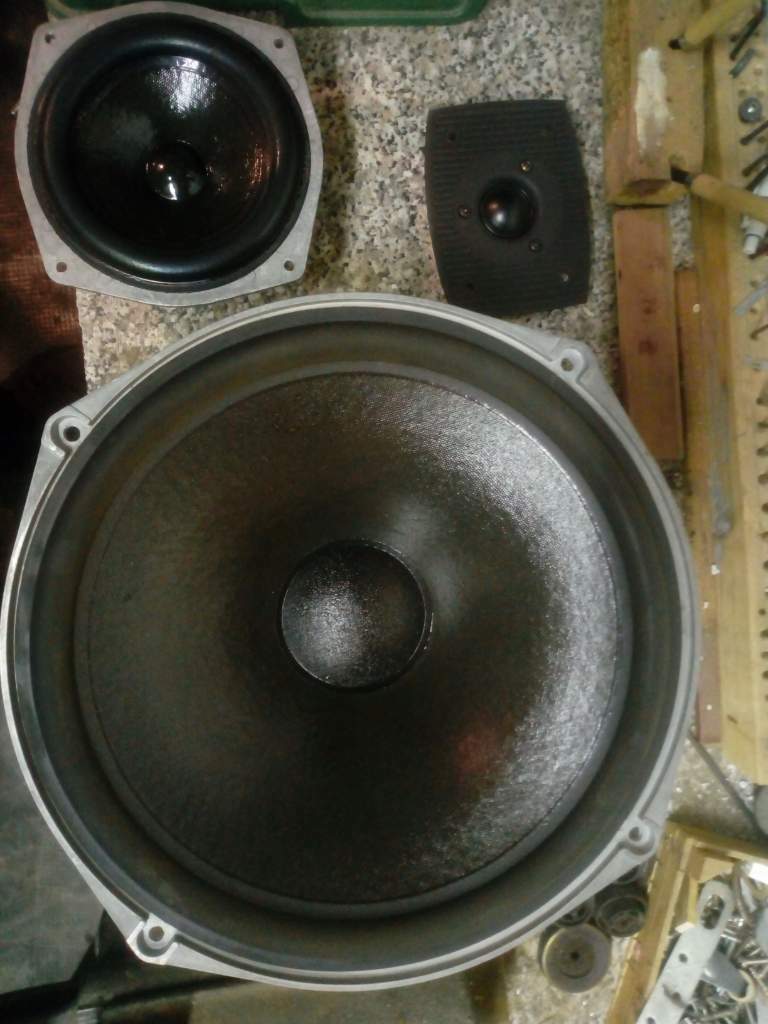

ecco i driver estratti dalle loro sedi...

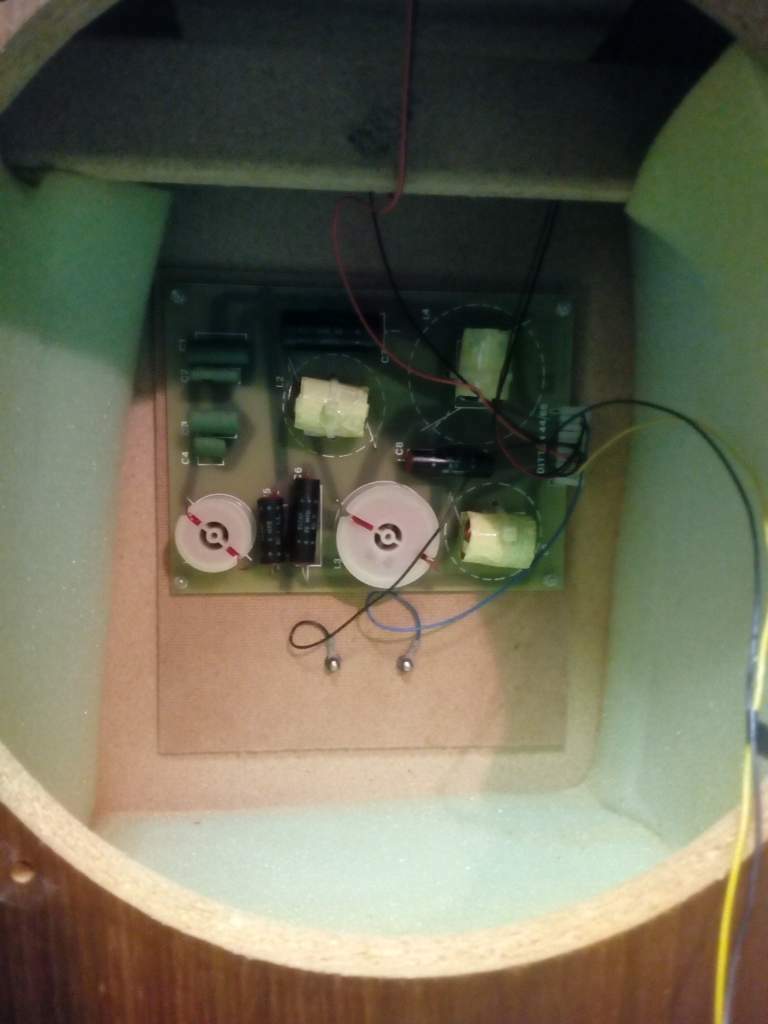

Rimossa in seguito la schiuma della camera del woofer accediamo adesso al crossover...

Lo stesso è ben realizzato con una bella basetta in vetronite, le piste sono pulite e non presentano segni di ossidazione e, da quanto scritto sullo stesso, il circuito era in comune sia alle 44 che alle 66. Purtroppo sono presenti i famigerati elettrolitici Elcap che probabilmente saranno fuori specifica ma quantomeno non hanno tracimato liquido che avrebbe potuto danneggiare le piste.

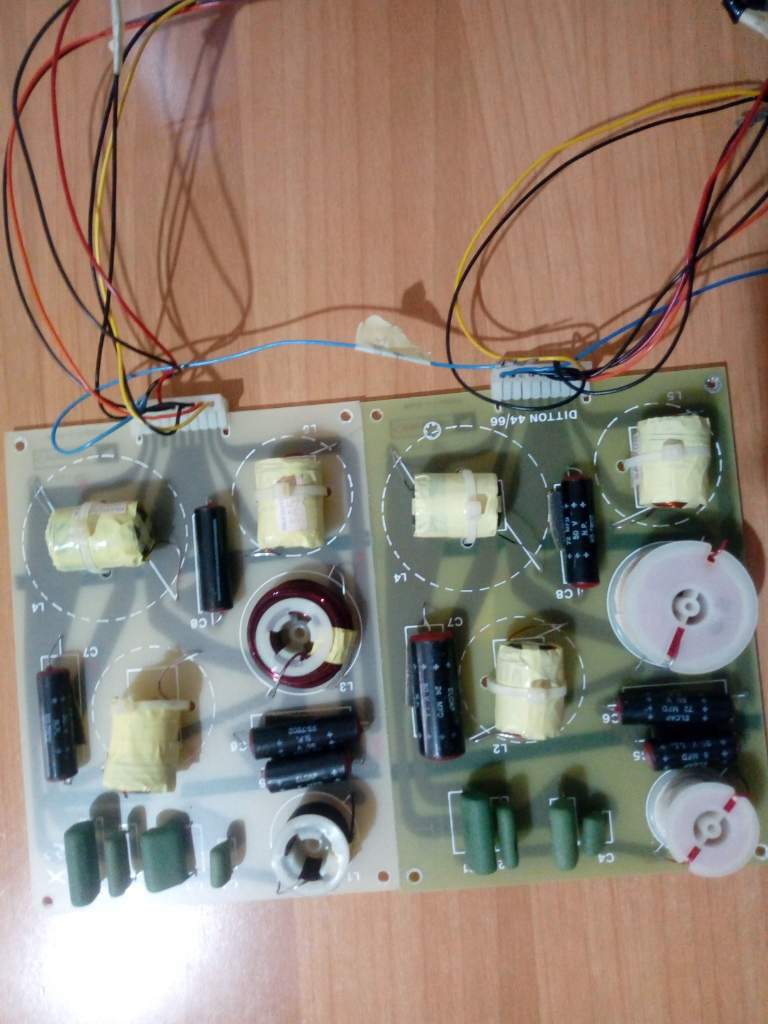

Ecco i crossover estratti dai diffusori e pronti per le verifiche.

Il prossimo step sarà quello di portare i crossover in azienda dove ho un laboratorio più attrezzato che a casa mia e fuori orario di lavoro smontare i condensatori, verificare con il capacimetro la capacità ed i valori di ESR per poi valutare la probabile sostituzione.

Continua....



[cri]

Vedo magneti seri sul  woofer e sul mid

[oscilloscopio]

@cri  Si, i driver paiono di ottima qualità.

[viale249]

@oscilloscopio peccato per il quarto foro fatto per fissare il tweeter postumo non originale. Comunque sono ben tenute, credo che dopo il recap e nuovi tweeter ti daranno parecchie soddisfazioni.

[oscilloscopio]

@viale249 al limite stucchero' e ritocchero' il foro...che poi non c'era nessuna vite a fissare i tweeter se non le due flangette originali...valla a capire come sono stati inventati certi interventi...

[cri]

@oscilloscopio celestion è un costruttore storico, lo ricordo già da bambino che era roba buona

[v15]

1 ora fa, oscilloscopio ha scritto:

i driver paiono di ottima qualità.

Celestion non ha nulla da invidiare a molti marchi blasonati d'oltreoceano, anzi.



[releone71]

Celestion ha costruito una solida reputazione come produttore di trasduttori soprattutto in campo pro. Negli amplificatori per strumenti musicali un valore aggiunto è l'avere o meno coni Celestion in alnico.

[oscilloscopio]

La buona qualità è fuori discussione, me ne sono accorto appena collegati i diffusori ed oggi smontandoli per il ripristino, mi auguro di sistemarle senza dover spendere un rene per gli HF 2000
