Cizek Model One: le vostre esperienze

[blucatenaria]

@cri sono d'accordo, però un'occhiata ai condensatori e la sostituzione di quelle pessime resistenze ceramiche ridarebbe nuova vita con modesta spesa a quegli ottimi diffusori. roba di sostanza, quando ancora si badava al sodo senza fronzoli inutili

[JureAR]

Leggermente OT, ma in argomento, da ex possessore di Model3, date recentemente a mio amico a completare il suo set Cizek, ora ha a disposizione una coppia di sub MG-27 e due coppie di satelliti Model3, avevo molti ricambi...ceduto tutto, però mi sono rimasti due crossover in surplus di Model3 (ma anche la brochure originale e coppia di etichette seriali!), così posso pubblicare le foto ad illustrare costruzione, fattura, componenti e relativi valori.

Inoltre se osservata la scheda, questa è incollata (con abbondante spessore ad assicurare la tenuta pneumatica) al cabinet dalla parte delle saldature dei vari componenti, quindi per sostituzione (direi obbligatoria dei condensatori nonchè resistenze) componenti, la cosa più semplice da farsi è tagliare i cavi sui cui monconi poi saldare i nuovi componenti.

La soluzione migliore sarebbe il distacco scheda , ma allunga e complica di molto il lavoro non assicurando poi la tenuta all'aria della scheda stessa!

Crossover Cizek Model3

Valori condensatori:

75uF/50VAC

25uF/50VAC

10uF/50VAC

Valori resistenze:

4,5 ohm/22W

3 ohm/22W

6 ohm/10W

Tutte al 5% di tolleranza

[JureAR]

Il 28/11/2021 at 17:21, KIKO ha scritto:

La spugna delle mie è andata da tempo,

Ci sono due variazioni Cizek sulla spugna anteriore, non so cronologicamente come datarle, ma in una versione il baffle ant. è tutto ricoperto dal fonotrasparente con spessore attorno al cm. (in questo caso tra altoparlanti e relative flange funge anche da guarnizione di tenuta), e dotata di classica griglia con tessuto fonotrasparente, nell'altra gli altoparlanti hanno guarnizione ad assicurare tenuta ermetica (con in più un cordone di colla sulla flangia tw. sempre a garanzia di tenuta ermetica), cornice periferica in foam fonotrasparente di circa 2 cm. e griglia dello stesso materiale.

Sotto illustrate le due tipologie di griglia frontale (la mia coppia ceduta è quella con la griglia asportabile in foam):

Versione foam esterno (si apprezza il tw con il labbro di colla superiore, assente nell'altra serie)

versione con foam sopra baffle



[albylizhard]

@JureAR scusate se mi collego a questa discussione un pò data per chiederti un parere sulle Cizak model 3: com'e' la resa sui bassi di questo diffusore? è accettabile oppure l'utilizzo in accoppiata al loro sub è fondamentale?

Dovrei andare a sentirne una coppia a breve, mi incuriosiscono molto.



[JureAR]

@albylizhard a mio parere già i soli Cizek Model3 sono diffusori definitivi e fullrange, senza enfasi in tutta la gamma, bassi se posizionati a parete o libreria non mancano sia in frequenza, sia in pressione sonora ( se i cabinet sono a posto, premendo il cono del woofer, questo è quasi "bloccato"...la sospensione pneumatica al suo estremo superiore!!).

I sub rinforzano la gamma bassa e spostano i limiti inferiori a 27 hz, da cui il nome MG-27).

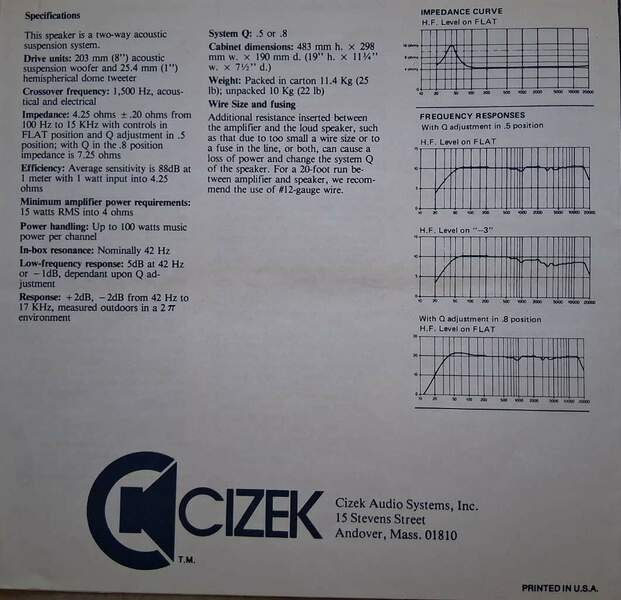

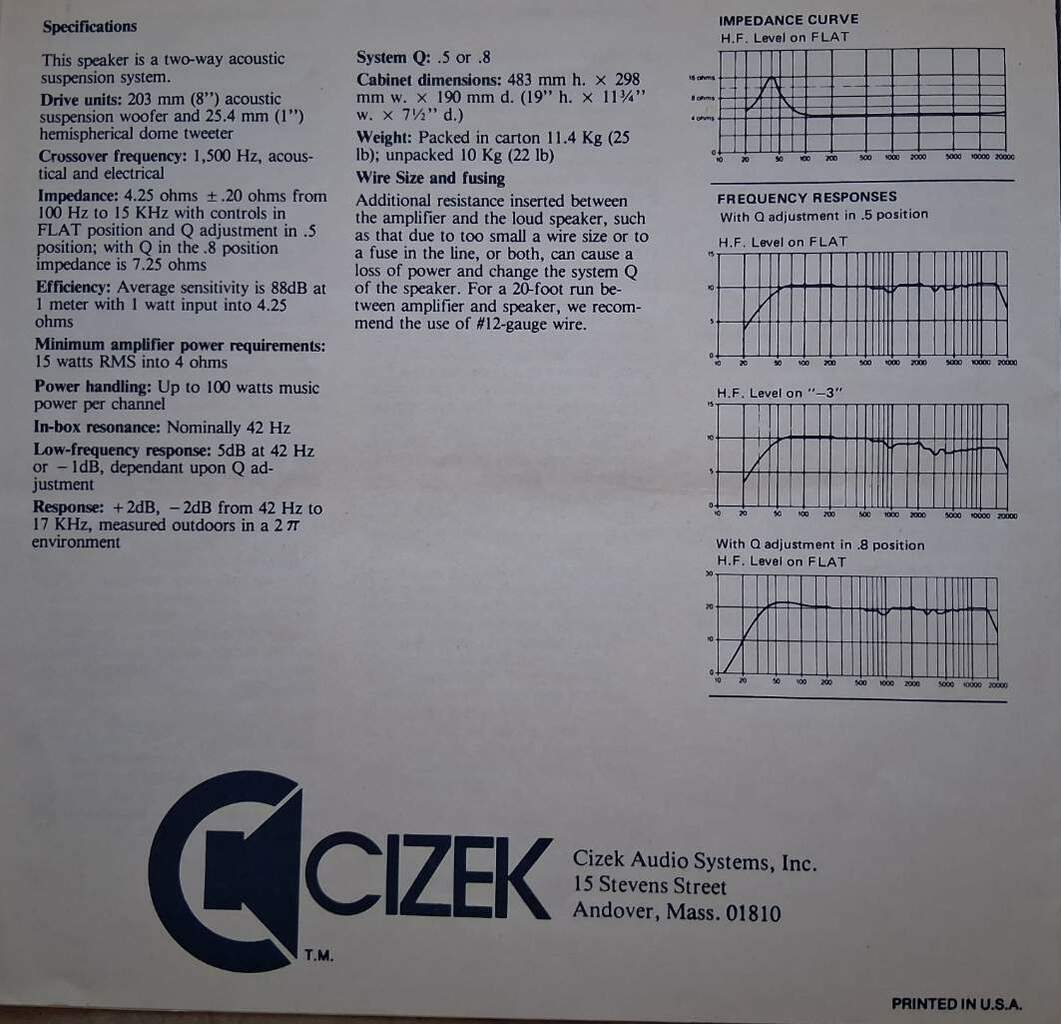

Come scritto tempo fa non possiedo più Cizek ne ricambi, conservo però il manuale cartaceo di cui allego la foto della pagina con i dari tecnici...penso non serva commentare, sono 42 hz la frequenza in cabinet

P.S. attenzione al crossover i cui condensatori di solito sono, dopo 50 anni, fuori tolleranza tale da snaturare il suono dei diffusori e necessitano di opportuni sostituzione!

[78 giri]

@albylizhard te lo saprò dire quando avrò possibilità di metterle in funzione, da sole e con i due MG27😉

[paolippe]

Mi piace aggiornarvi con nuove esperienze su vecchissimi componenti HI-FI che però tutt'oggi danno molto filo da torcere a diffusori (e sistemi) contemporanei  ultra-blasonati e molto più costosi.

Ebbene in questi giorni di feste sono tornato a Pineto dove il mio impianto secondario è proprio capitanato dalle mitiche Cizek Model One pilotate dal NAD 3130 e con due sorgenti classiche: il Thorens TD 126 MKIV e il CDP SONY XE 700.



Il suono mi stupisce sempre, ma questa volta ancora di più del solito e sto pensando di riportarmele a casa a Fano nell'impianto principale al posto delle PMC Twenty.22, anche se la loro stazza mi creerebbe qualche problema. Mi piacerebbe infatti confrontarle con le Ditton 66, cosa che non ho mai fatto.

Le Celestion Ditton 66 fanno parte infatti, assieme alle Cizek One, ESB 100 LD, Advent The Loudspeaker, AR3 e 10TT, Infinity Quantum 1 i miei sogni di adolescente squattrinato e che ho potuto soddisfare solo dopo 40 anni!



Ciao



Paolo

[BEST-GROOVE]

19 ore fa, paolippe ha scritto:

Le Celestion Ditton 66 fanno parte infatti, assieme alle Cizek One, ESB 100 LD, Advent The Loudspeaker, AR3 e 10TT, Infinity Quantum 1 i miei sogni di adolescente squattrinato e che ho potuto soddisfare solo dopo 40 anni!





Come si dice.... meglio tardi che mai.
