filro Emi per ciabatta diy

[Fabio Cottatellucci]

Per filtrare un apparecchio ci vuole un filtro serio.
I filtri non sono tutti uguali, e non tutti gli apparecchi gradiscono lo stesso filtro.



Ma tu sei certo di averte dei disturbi?

[audio2]

no per niente, solo voglia di provare.

[Fabio Cottatellucci]

@audio2 Allora prova qualcosa di buono uso hi-fi, dato in prova da un negoziante o da amici.
Almeno capisci se hai bisogno filtrare.

[M.B.]

Una precisazione.

Non tutti i filtri Emi RFI sono uguali. Al di là della bontà di progettazione e della qualità dei materiali impiegati, bisogna distinguere i filtri che servono per impedire ai disturbi della rete di raggiungere il carico, da quelli che servono per attenuare i disturbi delle elettroniche verso la rete.

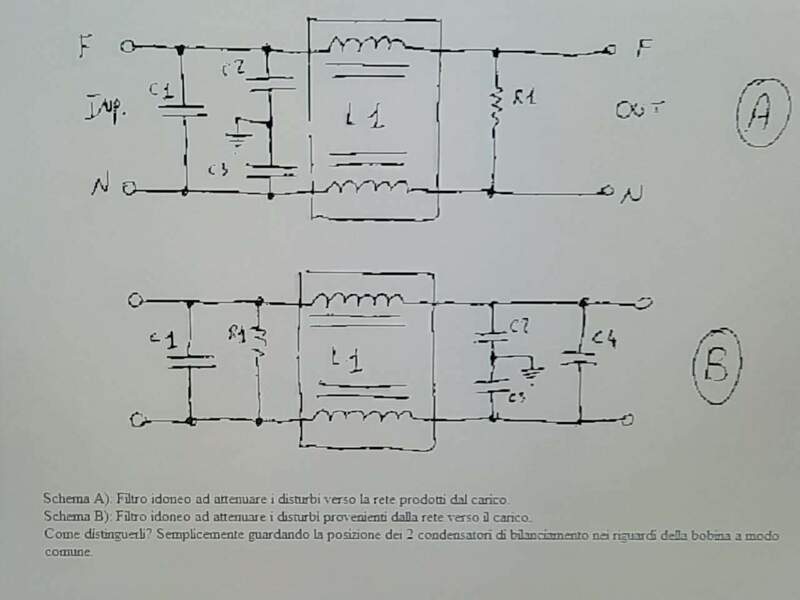

Allego un disegno con una didascalia che spero possa tornare utile.



[corrado]

Strano perché in una lavatrice ci ho trovato il tipo B e pensavo servisse ad attenuare i disturbi verso la rete prodotti dal motore invece da quanto dici non è così.

[corrado]

Anche in una slot machine di quelle odierne ci ho trovato il tipo B, eppure aveva un alimentatore switching.

[Antonino]

Inoltre i filtri non vanno presi sovradimensionati (10!ampere per un lettore cd o un dac...)ma  vicini come potenza max all'assorbimento  reale per essere maggiormente efficaci

Mi pare che lo specificava anche Chiappetta nei sui articoli su CHF sulla rete



[M.B.]

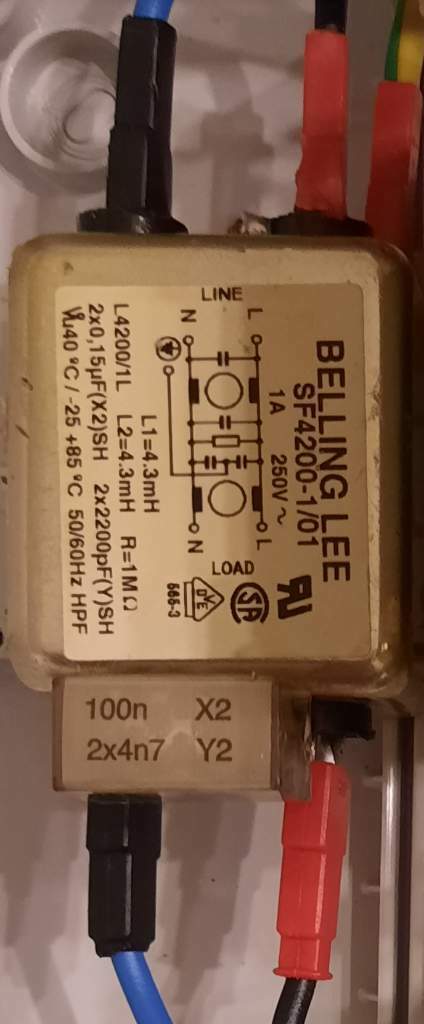

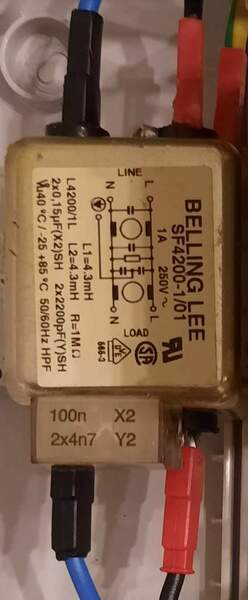

Un tipico filtro da usare per attenuare i disturbi provenienti dalla rete.

P.S. Il condensatore a delta in uscita è parte di un filtro più completo (progetto dell'Ing. Chiappetta) che uso per alimentare il lettore cd.

[gsxf65]

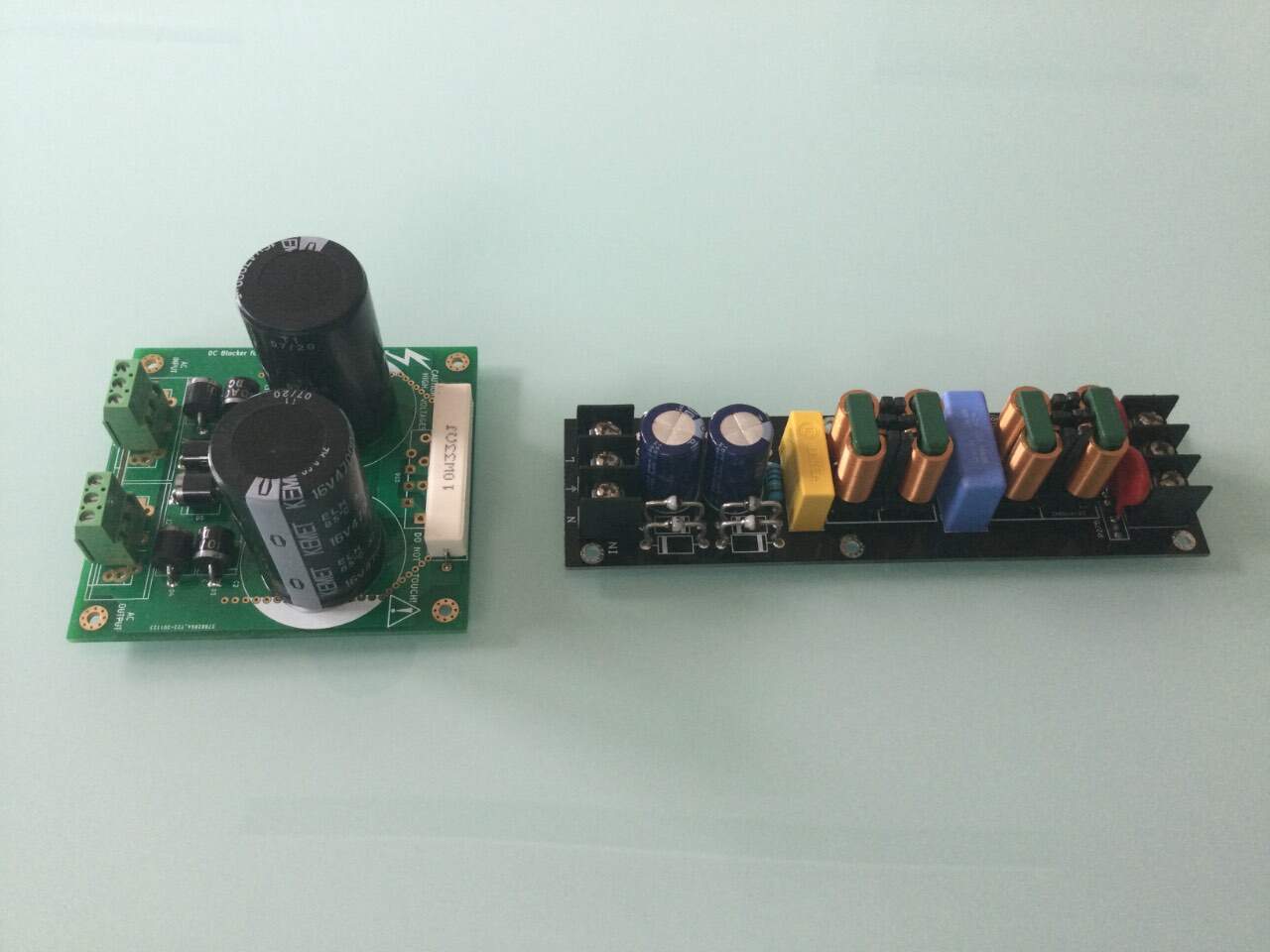

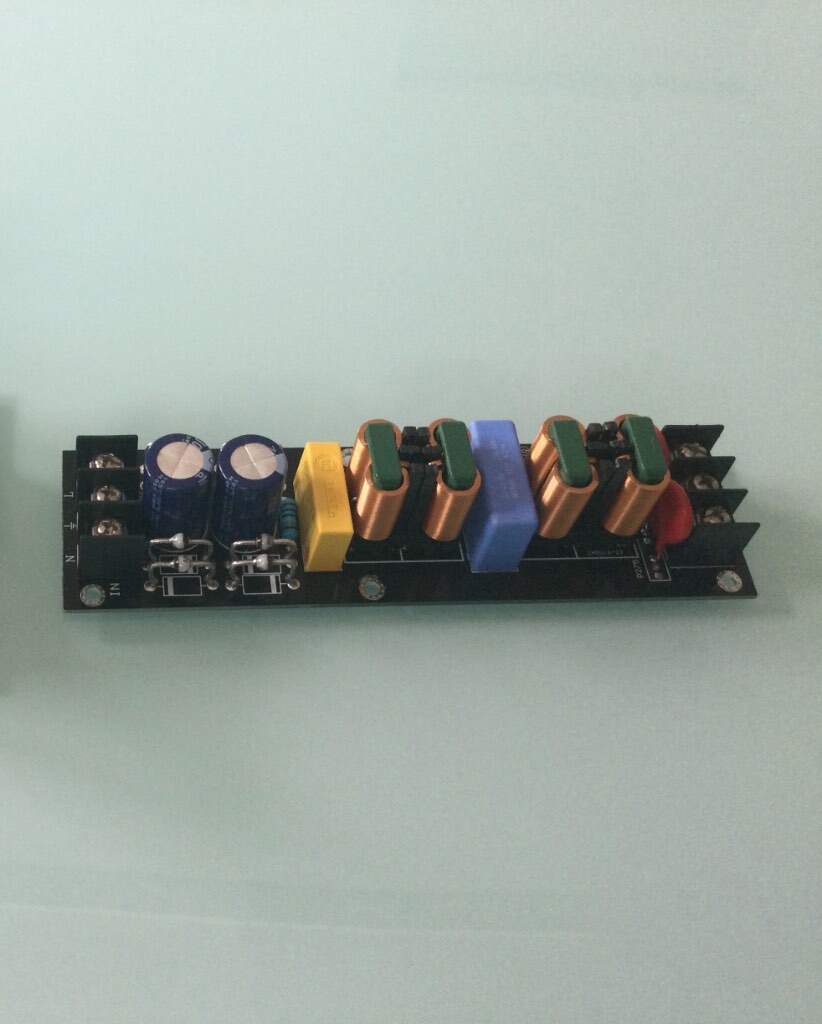

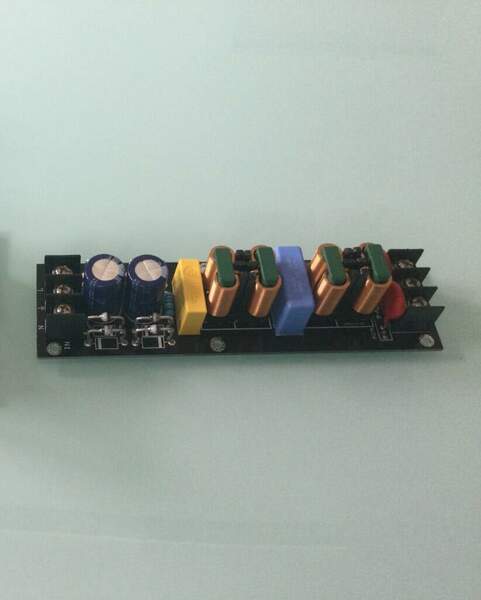

ho avuto un flash, ho ritrovato la vecchia discussione inerente al filtro EMI



[gsxf65]

Collocate in un unico case, possono dare problemi?

[corrado]

Ma alimentano prese differenti? Perchè la scheda a destra ha già un dc blocker, non devi collegarle in cascata vero? Comunque nessun problema se sono nello stesso case.

[gsxf65]

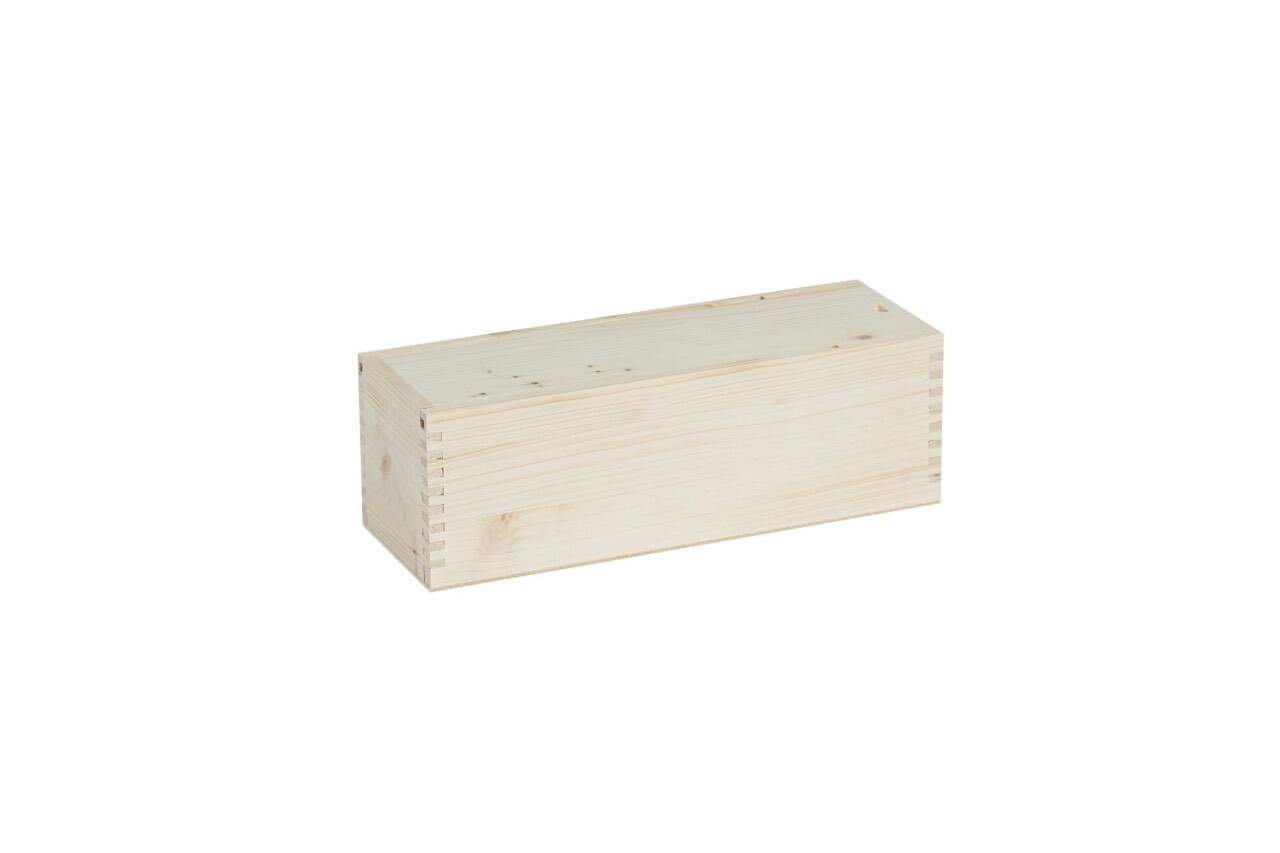

in casa ho questa in legno

@corrado no saranno indipendenti, NO a cascata.

[gsxf65]

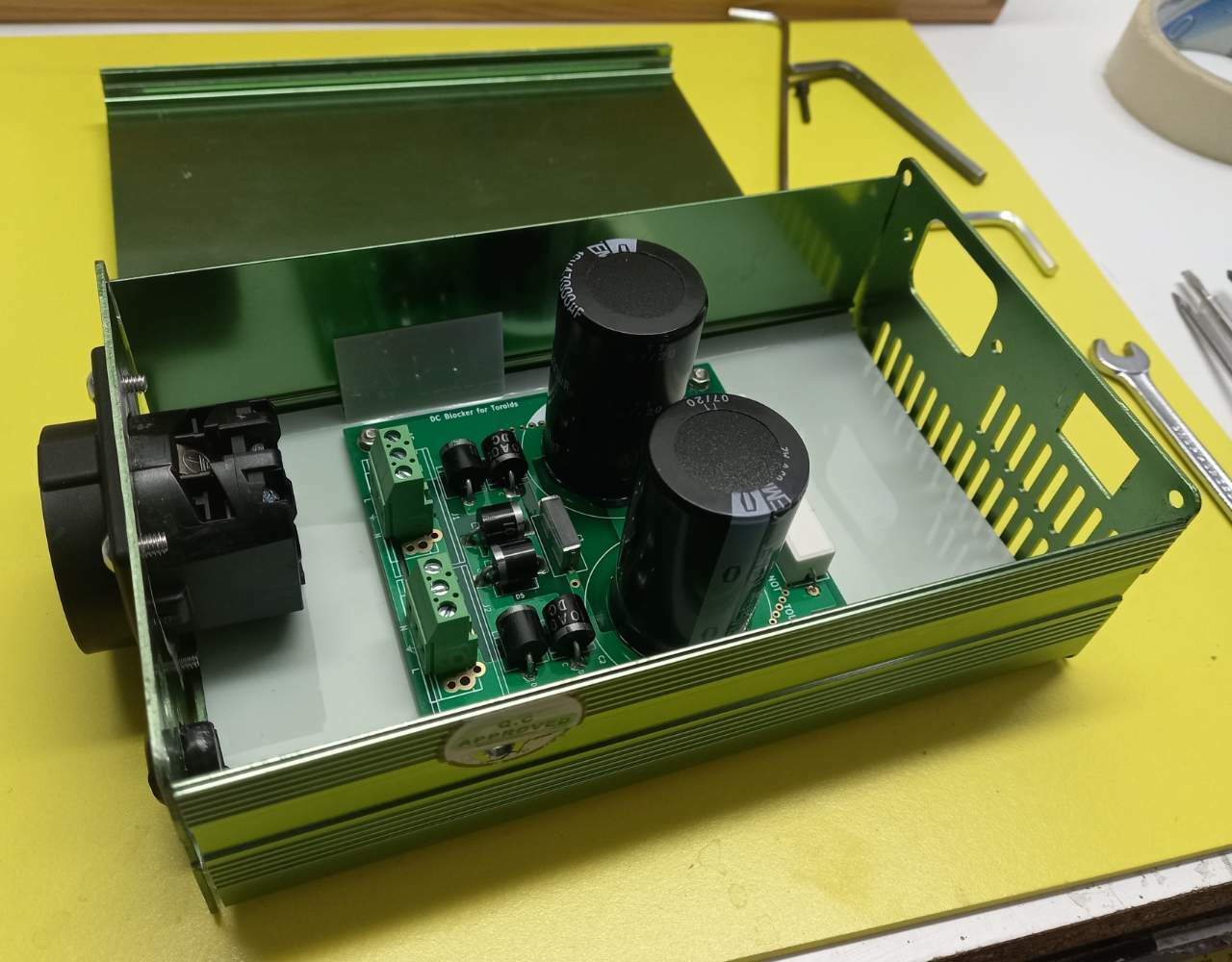

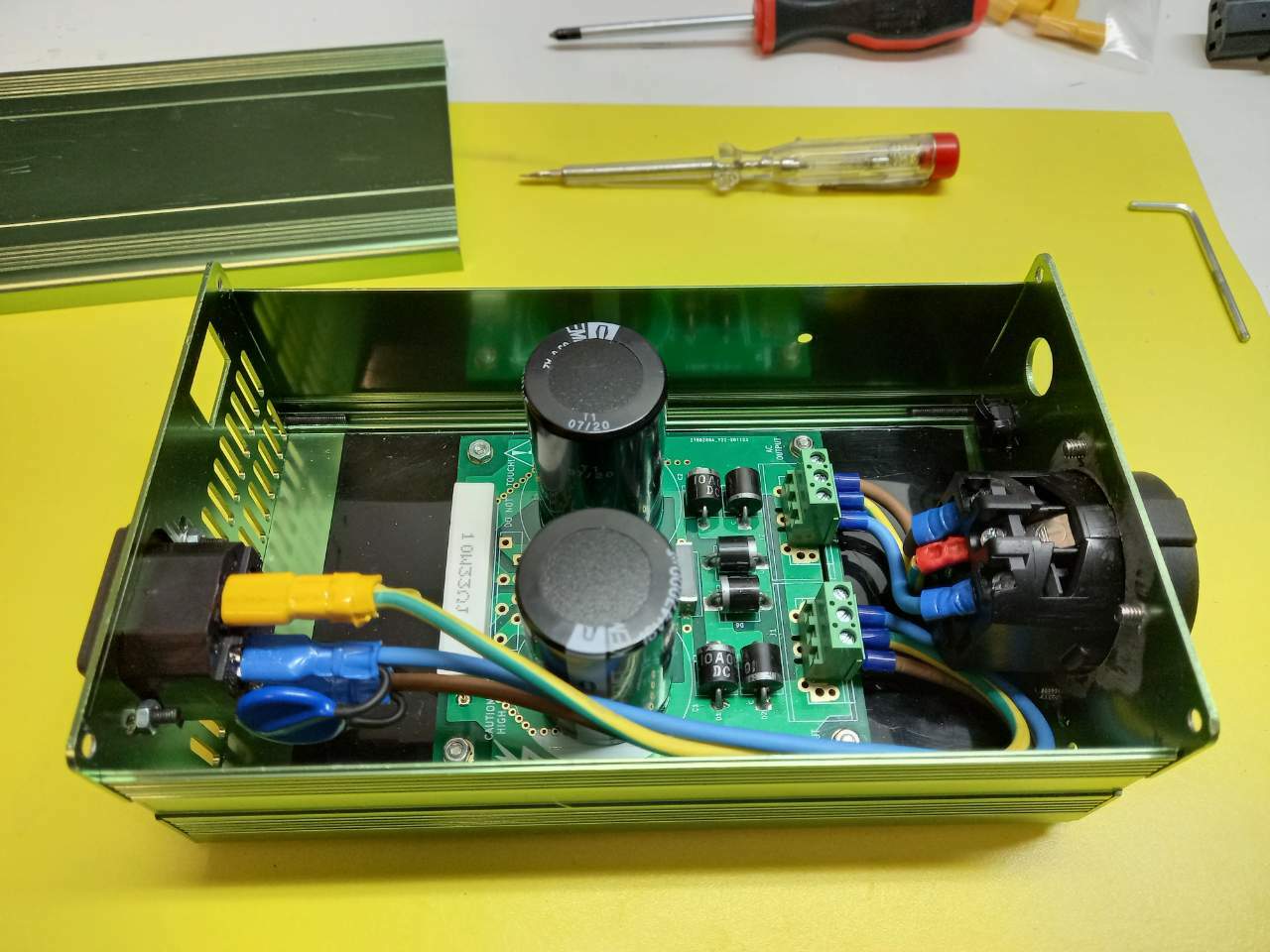

Farò due case, uno l'ho cominciato ad assemblare, in attesa di avere tutti i componenti

[gsxf65]

Da TNT Audio a riguardo del mio pre phono Aqvox:

“l'alimentatore switching pesantemente filtrato”

mi/vi chiedo, è il caso che lo escluda dal filtro della ciabatta che sto assemblando?
https://www.tnt-audio.com/ampli/aqvox_phono2ci_part2.html



 parlo di questo



[gsxf65]

un aiutino con i fusibili…sul retro del pre phono vi è la dicitura fuse 2A-T, sul lettore CD T250mA, che fusibile devo mettere sul Connettore IEC della ciabatta per questi due componenti?
Poi, sul retro dell’ integrato, Nad S300, la dicitura è 2,4A, questo per conto suo:





[viale249]

@gsxf65 la lettera T indica un fusibile ritardato: se non ci sono indicazioni è un fusibile normale (in relazione al tempo di intervento).

[gsxf65]

Ok, ma io chiedevo, di che valore devo prendere il fusibile per la ciabatta che collegherà CD e pre phono?

E per l'integrato?

[Fabio Cottatellucci]

@gsxf65 Scusa ma perché metti un fusibile nella ciabatta? Personalmente non ti seguo....
