filro Emi per ciabatta diy

[gsxf65]

Collocate in un unico case, possono dare problemi?

[corrado]

Ma alimentano prese differenti? Perchè la scheda a destra ha già un dc blocker, non devi collegarle in cascata vero? Comunque nessun problema se sono nello stesso case.

[gsxf65]

in casa ho questa in legno

@corrado no saranno indipendenti, NO a cascata.

[gsxf65]

Farò due case, uno l'ho cominciato ad assemblare, in attesa di avere tutti i componenti

[gsxf65]

Da TNT Audio a riguardo del mio pre phono Aqvox:

“l'alimentatore switching pesantemente filtrato”

mi/vi chiedo, è il caso che lo escluda dal filtro della ciabatta che sto assemblando?
https://www.tnt-audio.com/ampli/aqvox_phono2ci_part2.html



 parlo di questo



[gsxf65]

un aiutino con i fusibili…sul retro del pre phono vi è la dicitura fuse 2A-T, sul lettore CD T250mA, che fusibile devo mettere sul Connettore IEC della ciabatta per questi due componenti?
Poi, sul retro dell’ integrato, Nad S300, la dicitura è 2,4A, questo per conto suo:





[viale249]

@gsxf65 la lettera T indica un fusibile ritardato: se non ci sono indicazioni è un fusibile normale (in relazione al tempo di intervento).

[gsxf65]

Ok, ma io chiedevo, di che valore devo prendere il fusibile per la ciabatta che collegherà CD e pre phono?

E per l'integrato?

[Fabio Cottatellucci]

@gsxf65 Scusa ma perché metti un fusibile nella ciabatta? Personalmente non ti seguo....

[viale249]

@gsxf65 visto che gli apparati che collegherai sono già dotati di un proprio fusibile averne previsto uno sulla ciabatta è un di più poco utile. Visto il carico differente tra pre fono e lettore dovrai per forza mettere un fusibile di taglia uguale o superiore a 2A. Stesso ragionamento per l'integrato.

[gsxf65]

@Fabio Cottatellucci @viale249 i fusibili servono per i filtri, mi sa che non avete letto tutto…ma è probabile che sia colpa mia, non conosco i termini tecnici.

[viale249]

@gsxf65 il fusibile va dimensionato in funzione della corrente che scorre nel carico, come pensi di calcolarla per il solo filtro? A protezione poi di cosa? Non mi torna il tuo ragionamento.

[gsxf65]

Ho preso questo ma da assemblare, il venditore fornisce quello assemblato con fusibile da 8A o a richiesta 10A, ma nella discussione mi è stato detto che con 10A ci collego una lavatrice…



https://www.atlhifi.com/shop/fully-assembled-devices/dc-blocker-trap-filter-assembled-in-case/



a questo punto ne metto uno da 8A

[gsxf65]

@viale249 A surge protection with 250V rated varistor and 8A fuse (Schurter Slow-blow type) is incorporated at the AC input (fuse can be replaced with 10A one upon request).

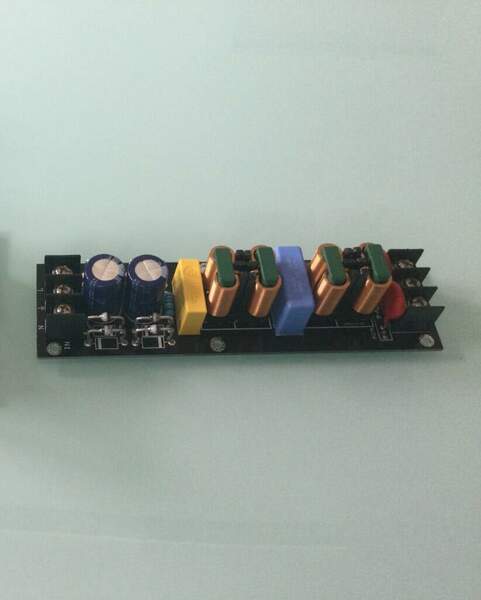

DC trap blocker filter for toroidal transformers toroids-fully populated PCB-v.3

[gsxf65]

poi c’é questo

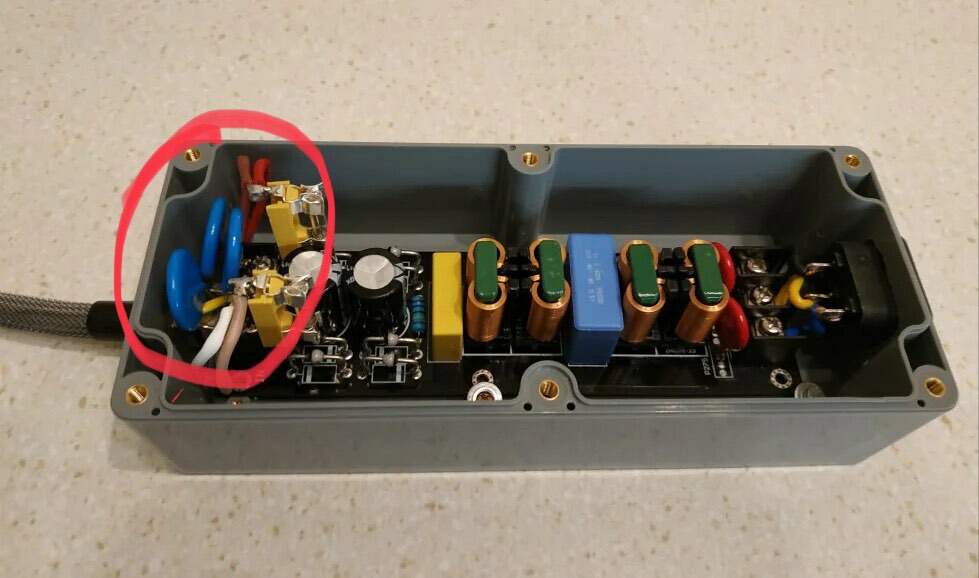

sotto una foto presa in rete, anche in questo caso ci sono dei fusibili oltre ai varistori
