Tuner Scott T 526 L

[Akla]

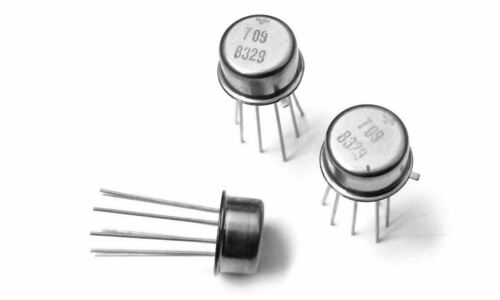

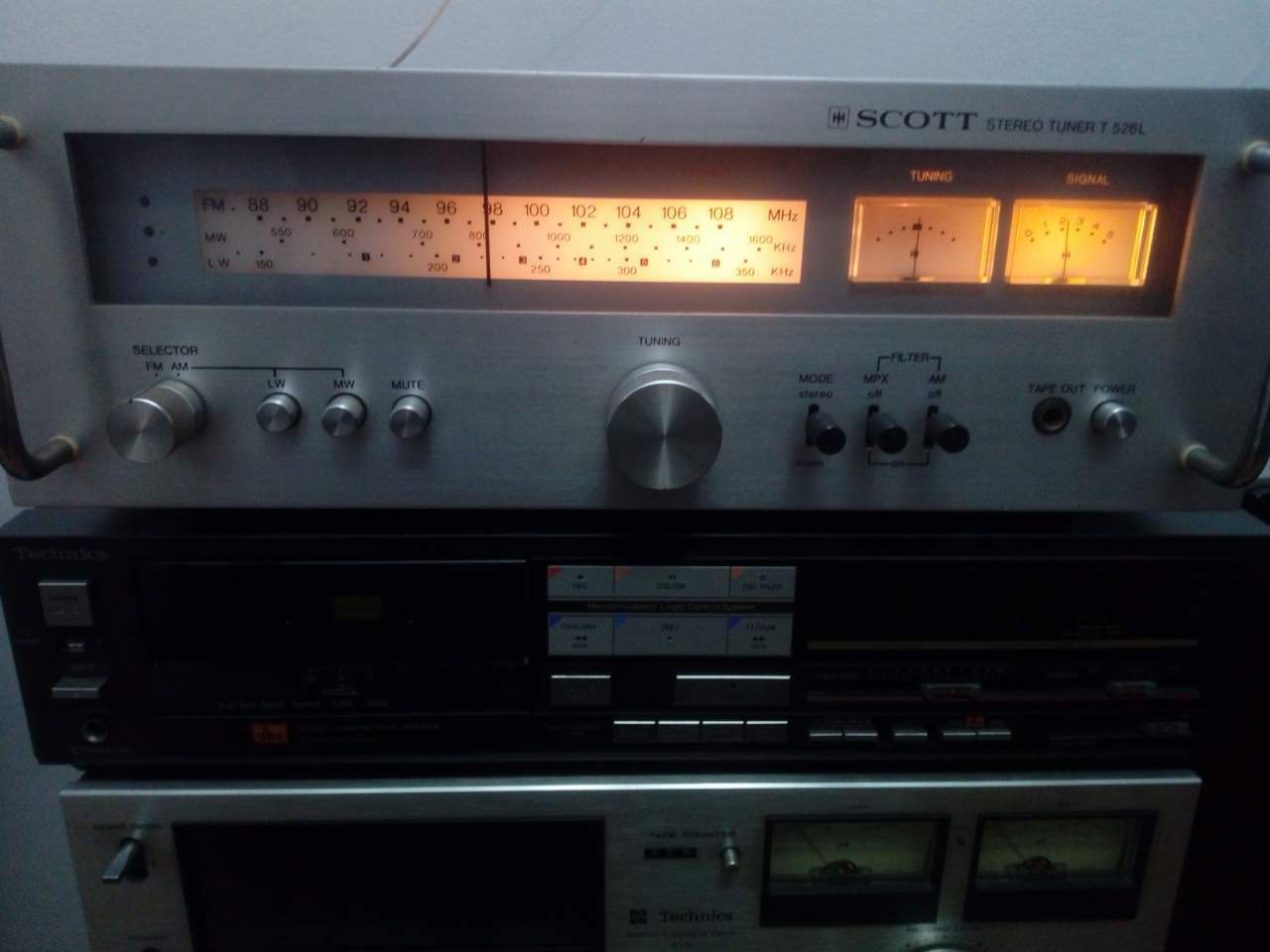

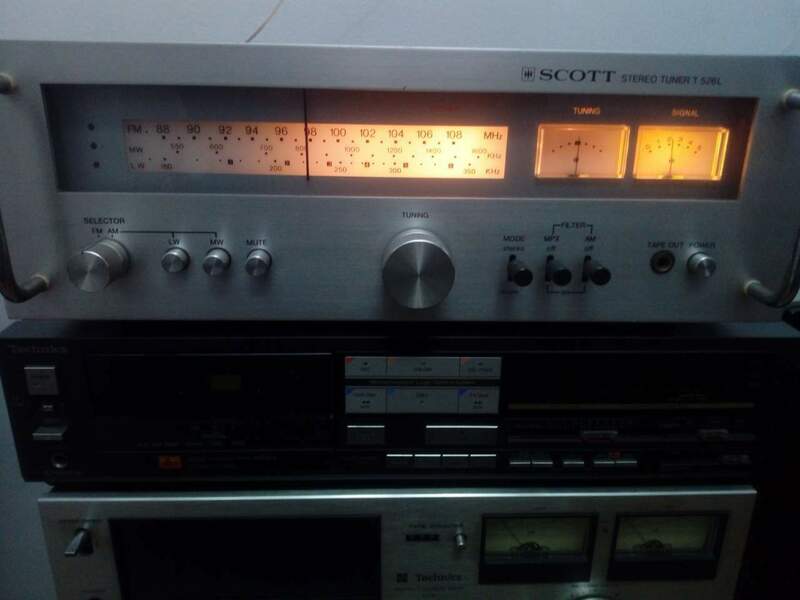

@oscilloscopio l indicatore sintonia e livello sono regolate da un ic metallico tipo microA 709 741  i condensatore in foto va cambiato  alimenta l integrato r parte della  sintonia  e ovvio che puo influenzare sia la ricezione sis il valore sugli strumenti  di solito la lampafa spia stereo e tra 3 6 volt la sostituisco con un led rosso normale  variando la resistenza di carico sino ad un valore luminosita corretto  perche non carica l uscita dell ic multiplexer che 40 anni sul groppone li ha tutti buon lavoro

[Pilgrims]

@akla Certo, ma intendevo di vita residua garantita dalla passione di chi lo utilizza e dalle trasmissioni FM.

[Akla]

@Pilgrims per la durata e una macchina molto robusta  l unica remora  i circuiti integrati  all interno ma 709 741 e il multiplexer il resto e ultratradizionale  va oltre i 10 anni per le trasmissioni non so quando avverra lo switch off  spero mai

[Pilgrims]

@akla , quando gli autoveicoli immatricolati prima del 2018 con radio FM a bordo saranno pochi. Diciamo tra 10 anni?

[Akla]

@Pilgrims vero a spero non sia cosi rapido  un mondo intetenamente digitale non e auspicabile  se si pensa che una semplice radio del nonno a valvole e in grado di funzionare correttamente ancje im presenza di onde emt emesse da un esplosione termonucleare  hiphone a nnessi ad alta tecnologia collegamenti satellitare larga banda 5g scompaiono come neve al sole le valvole obsolete e preistoriche  funzionano ricevono e volendo trasmettono  spero  nel buonsenso

[oscilloscopio]

@akla ti ricordi il valore della resistenza che hai messo in serie sul led?

[Akla]

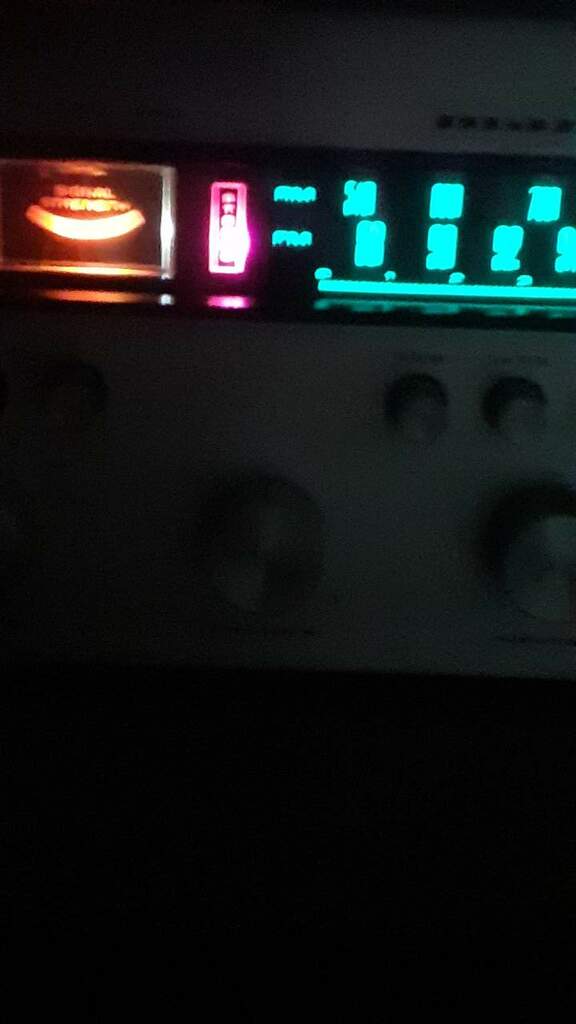

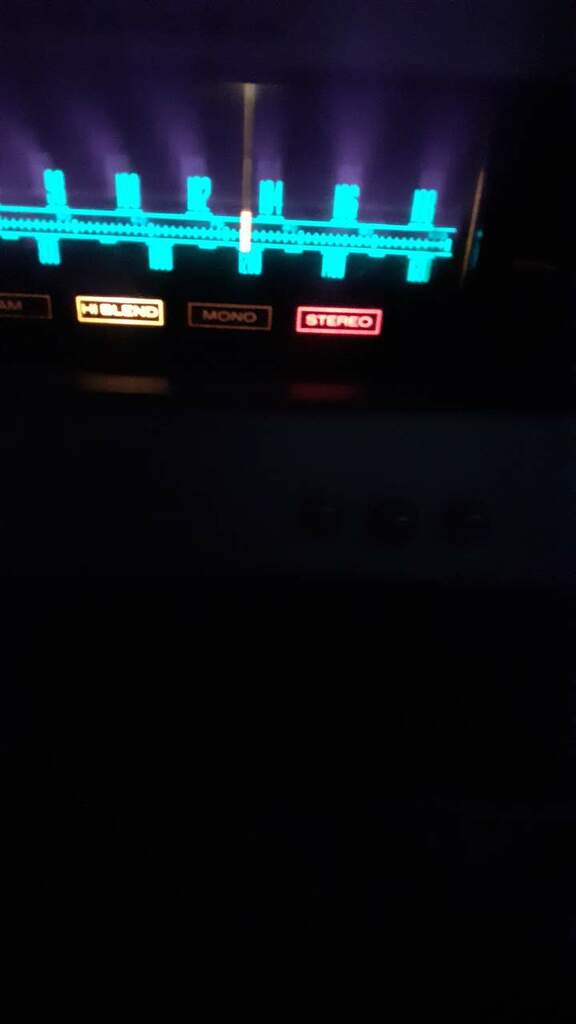

@oscilloscopio  parti da 470 ohm  salendo dipende dal led  non usare gli alta luminosita  ecco il risultato  su un marantz 27 in foto e su un 115

[Akla]

Sela lampada originale era da 6 volt  valori tra 220  470  se di soli 3 volt parti da 470 a scendere sino ad un vslore accettsbile preserva il buffer out del multiplexer di solito un bjt all interno in darligton o semplice   100 ma lampadina contro  3 ma del led o poco piu poco meno

[oscilloscopio]

@akla la 220 dovrei averla in laboratorio, le lampada originali erano da 8 e 12 volt, quindi quando passo a prendere i LED prendo le resistenze da 470 , 560 e da 680 Ohm.

[Akla]

@oscilloscopio  si vanno bene puoi anche usare un trimmer lineare da 1k  1.2 k inseria al led e ruotando trovi il valore corretto   piu vicino . Consiglio i led comuni non alta luminosita per adeguarlo a resto della luminosita del pannello anteriore .

[Bazza]

10 ore fa, oscilloscopio ha scritto:

, le lampada originali erano da 8 e 12 volt

Quelle a 12 V dovrebbero essere uguali a quelle per i cruscotti auto.

[oscilloscopio]

@Bazza devo smontarne una e controllare.

[Akla]

@Bazza va verificato in quanto un valre anomalo di assorbimento delle lampadine causa il danneggiamento dell alimentatore e dei vari circuiti tra ciu il circuito integrato multiplexer



[oscilloscopio]

Aveva ragione il @Bazza...ho collegato uno spezzone di filo e lo strumento che misura il segnale funziona regolarmente, quindi devo solo occuparmi delle lampadine.

[what]

@oscilloscopio Che lampadine monta?



[oscilloscopio]

@what  quelle dell'indicatore "Stereo" ed "FM" sono dei minibulbi 8 e 12 Volt, mentre quella della scala parlante dovrebbe essere a siluro ma devo smontare per prenderne una a campione.

[what]

5 minuti fa, oscilloscopio ha scritto:

dovrebbe essere a siluro

Credo le potresti trovare sulla baia,le ho trovate per il mio Sansui 3300 identiche.

[oscilloscopio]

@what  Ne ho già anche in casa che avevo preso per il Marantz MR 215, ripeto devo smontare e vedere come sono.
