Come misurare i condensatori del cross-over passivo

[gimmetto]

Mi indicate il modo più semplice per misurare i valori dei condensatori dei cross-over passivi dei diffusori? Ovviamente sono inesperto! Grazie.

[viale249]

@gimmetto devi necessariamente acquistare un qualsiasi ponte di misura LCR oppure lo strumento LCR45 della Peak. Entrambi più che sufficienti per un uso hobbistico, il secondo più completo e costoso...











[pro61]

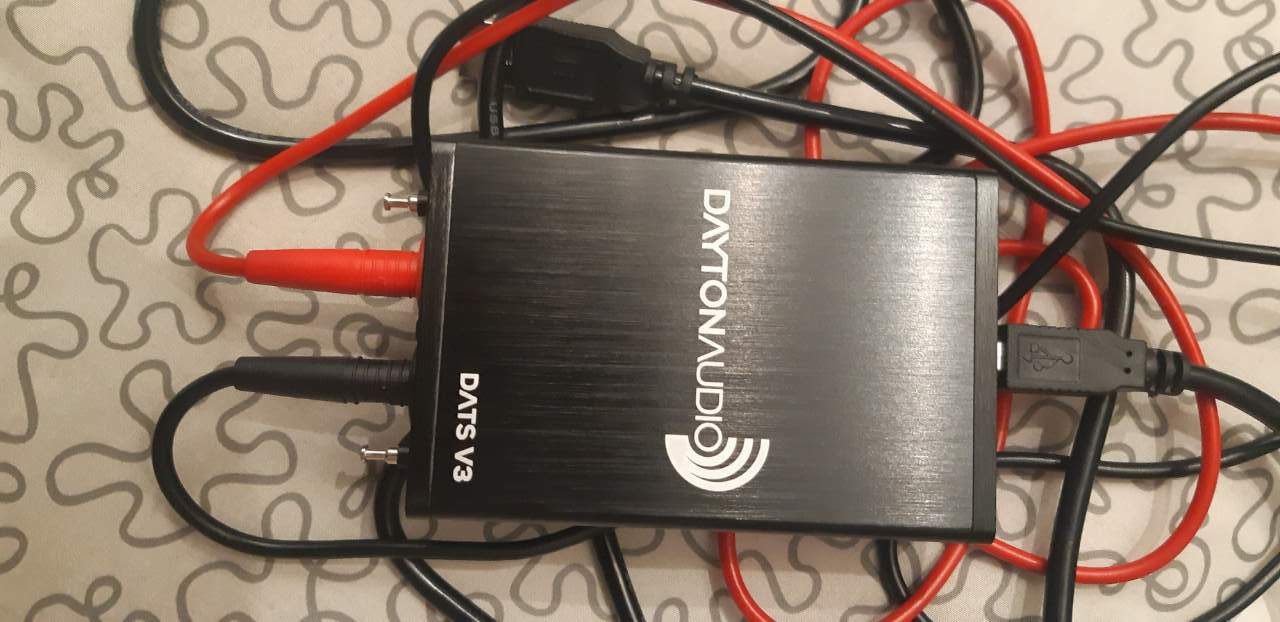

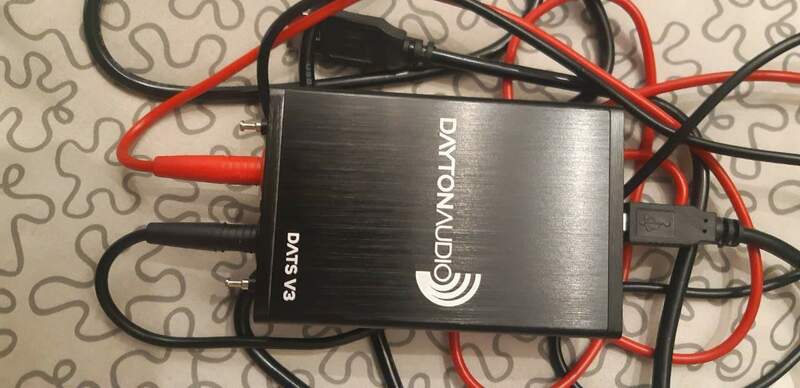

Io mi sono accattato questo, unico inconveeniente, bisogna attaccarlo ad un PC.

[gimmetto]

@viale249 @pro61 Grazie!

[audio2]

guarda che se sono montati sulla scheda li devi staccare

[marino 29]

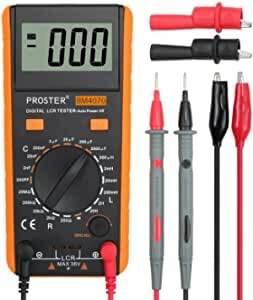

Non serve un lcr, per i condensatori basta un capaciemtro, loo prendi per 20€ su amazon, se non lo hai gia invece prendi un tester con anche funzione di capaciemtro e te la cavi con 40€, solitamente suggerisco

https://www.amazon.it/gp/product/B07SHLS639/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

[stefanino]

Il 10/3/2022 at 20:10, gimmetto ha scritto:

il modo più semplice per misurare i valori dei condensatori

servono

- un tester con capacimetro

- un saldatore

Scolleghi un capo del condensatore che vuoi misurare

misuri

ricolleghi il capo del condensatore



[Fran78]

Il 10/3/2022 at 23:51, marino 29 ha scritto:

Non serve un lcr, per i condensatori basta un capaciemtro, loo prendi per 20€ su amazon, se non lo hai gia invece prendi un tester con anche funzione di capaciemtro e te la cavi con 40€, solitamente suggerisco

https://www.amazon.it/gp/product/B07SHLS639/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

riesci a misurare degnamente i condensatori con quello linkato ?

[gimmetto]

@Fran78 @stefanino Grazie per i suggerimenti. Buoni ascolti.

[marino 29]

@Fran78 Direi di si, i valori sono corretti e ripetuti

[Fran78]

@marino 29io con tester da 40€ non ho mai avuto valori affidabili.

[Fran78]

12 ore fa, gimmetto ha scritto:

Grazie per i suggerimenti. Buoni ascolti.

@gimmetto a dire il vero io non ti ho suggerito nulla ho solo fatto una domanda a marino29 😉



[marino 29]

@Fran78 con quello del link ho misurato diversi cap polipropilene da 1/100uf ed i valori erano realistici e comparabili con quelli di un capacimetro professionale

[audio2]

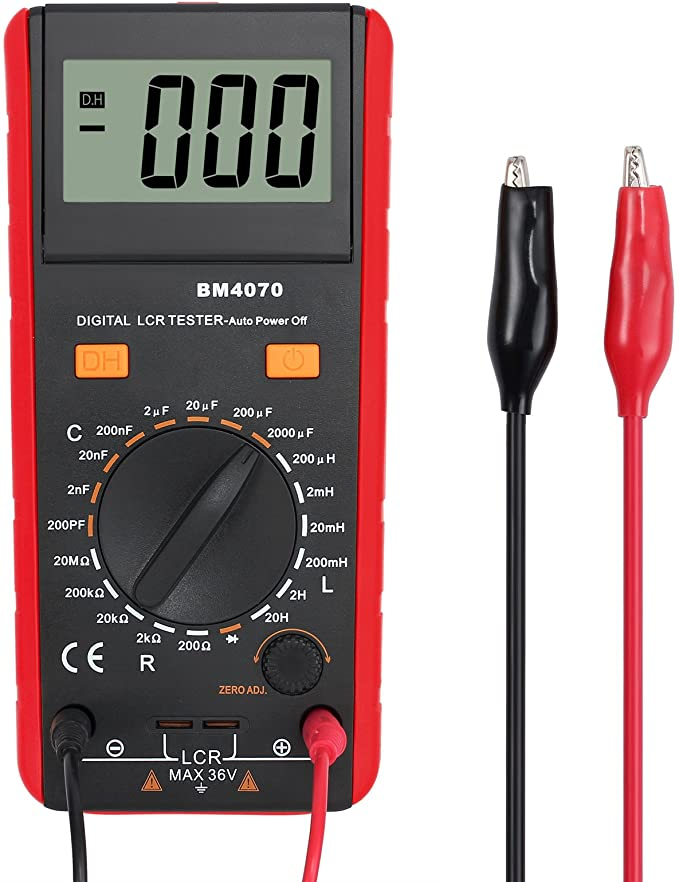

io a suo tempo comprai questo su amazon, sui 27 euro, molto preciso.

[Fran78]

comunque dipende dalle tolleranze, da quello che si deve fare e soprattutto dai valori che si misurano, con i tester da 20€ non ho mai avuto risultati degni di nota

[nixie]

@Fran78 Che poi sono pure true rms e autorange,non sò come fanno a costare così poco,il Fluke 175 che ho acquistato diversi anni fà, mi è costato un botto.Sono sicuro però che le misure le fà precise.

[audio2]

11 minuti fa, nixie ha scritto:

Sono sicuro però che le misure le fà precise

si, ma anche quello li mio è preciso. cioè se ho dei condensatori nuovi di diverso valore, tutti al

2/3/5 % di tolleranza, li misuro e quello viene, stessa cosa con le resistenze e le induttanze, si vede

che funziona. poi misuro dei vecchi elettrolitici e il valore è sballato del 40%, stessa cosa con un' induttanza

di marca che non era mai andata bene, il valore era diverso del 30 %. poi magari non è adatto per costruirci

un razzo, però per il livello nostro ( mio ) credo di si.

[nixie]

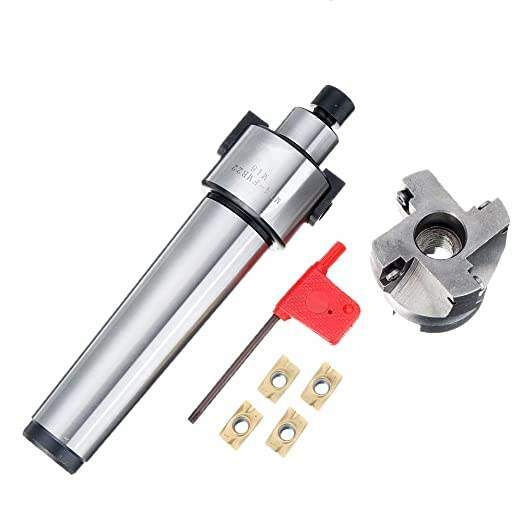

@audio2 Vedi sono appassionato anche di meccanica,gli utensili che adopero anche se lo faccio per hobby, sono tutti professionali,costano parecchio di più ma sei sicuro che fai un lavoro fatto a modo,oltre tutto durano parecchio di piu di quelli del Brico.Per esempio questo utensile costa senza inserti sulle 170€ (15€ cadauno gli inserti),comprato su Amazon, circa48€ compreso di inserti,giace in fondo ad un cassetto,cosicchè in fondo ho speso molto di più.Tutto ciò per dire,che se hai un attrezzatura buona (qualsiasi)sei sicuro del lavoro che vai a fare.Questa è la mia filosofia.Per inciso di multimetri ne ho altri quattro e altre cosucce.
