Un nuovo supermedio dalla Scan Speak

[Membro_0020]

1 ora fa, audio2 ha scritto:

10 ore fa, Collegatiper ha scritto:

già realizzato da un forumer che ne è soddisfatto

è pubblico, c'è un link ?

Fu pubblicato un dettagliato articolo con misure su AR 385.

E’ una piccola torre a due vie, credo midwoofer da 10”.







[Dufay]

Prova Tweeter ellipticor...

[viale249]

Il 9/6/2022 at 17:47, Dufay ha scritto:

Filtro bobina su woofer resistenza e bobina in parallelo sul tweeter

Interessante. Filtro stile sine cap Sonus Faber: non è che per non avere un condensatore in serie al tw ci si ritrova con la coperta corta verso modulo e fase? Gradito un commento circa il perché della scelta. Grazie.

[Dufay]

La scelta ha pro e contro come tutte le cose.

Intanto il tweeter ce la deve fare perché è decisamente sollecitato, poi il medio deve salire con una certa disinvoltura.

La resistenza in serie deve avere un valore abbastanza alto per non fare andare l'impedenza totale troppo in basso anche se poi dipende da cosa piloterà il sistema.

Il tweeter non è protetto dalla corrente continua quindi è bene non si guasti il finale .

Il risultato sonoro è semplicemente da sentire per capire quanta influenza abbia un condensatore anche ottimo sul suono.  Personalmente applico questo sistema tutte le volte lo ritengo possibile.

È pure possibile fare tre vie senza condensatore e senza bobine in serie ...





[Membro_0020]

11 minuti fa, Dufay ha scritto:

È pure possibile fare tre vie senza condensatore e senza bobine in serie ...

Passabasso senza bobine in serie?

[Dufay]

Esattamente. Il contrario del passa alto senza condensatore. Il passa basso senza bobina

[Membro_0020]

@Dufay tipo resistenza in serie e condensatore in parallelo sul woofer x fare il passabasso???

[Dufay]

Certo.



[Dufay]

Passa basso "normale" per il woofer in realtà abbastanza complesso.

Resistenza di attenuazione per il medio illuminator poi bobina in parallelo per il passa alto e condensatore in parallelo per il passa basso. Per il tweeter revelator (poi illuminator) resistenza in serie e bobina in parallelo.

[Dufay]

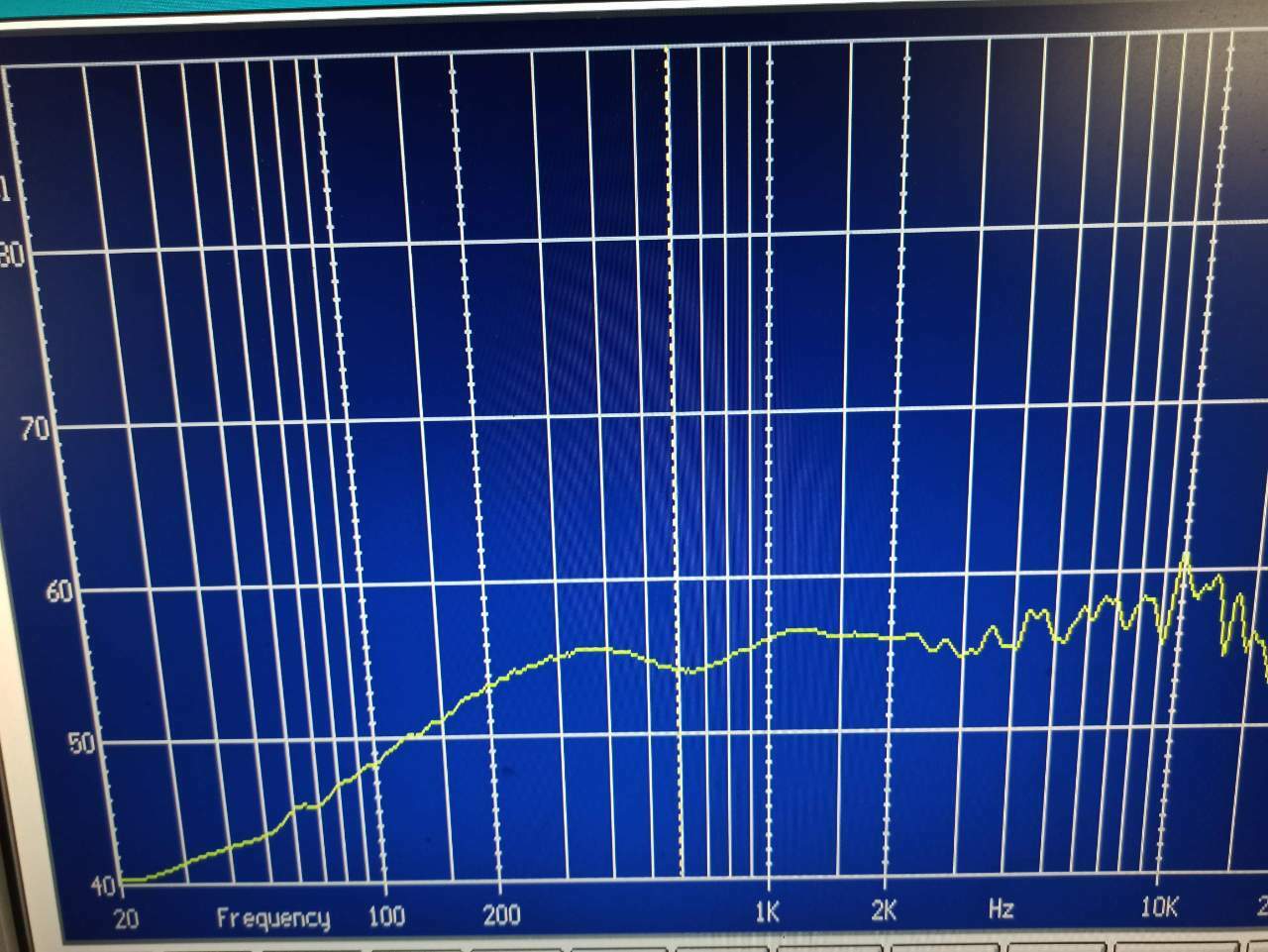

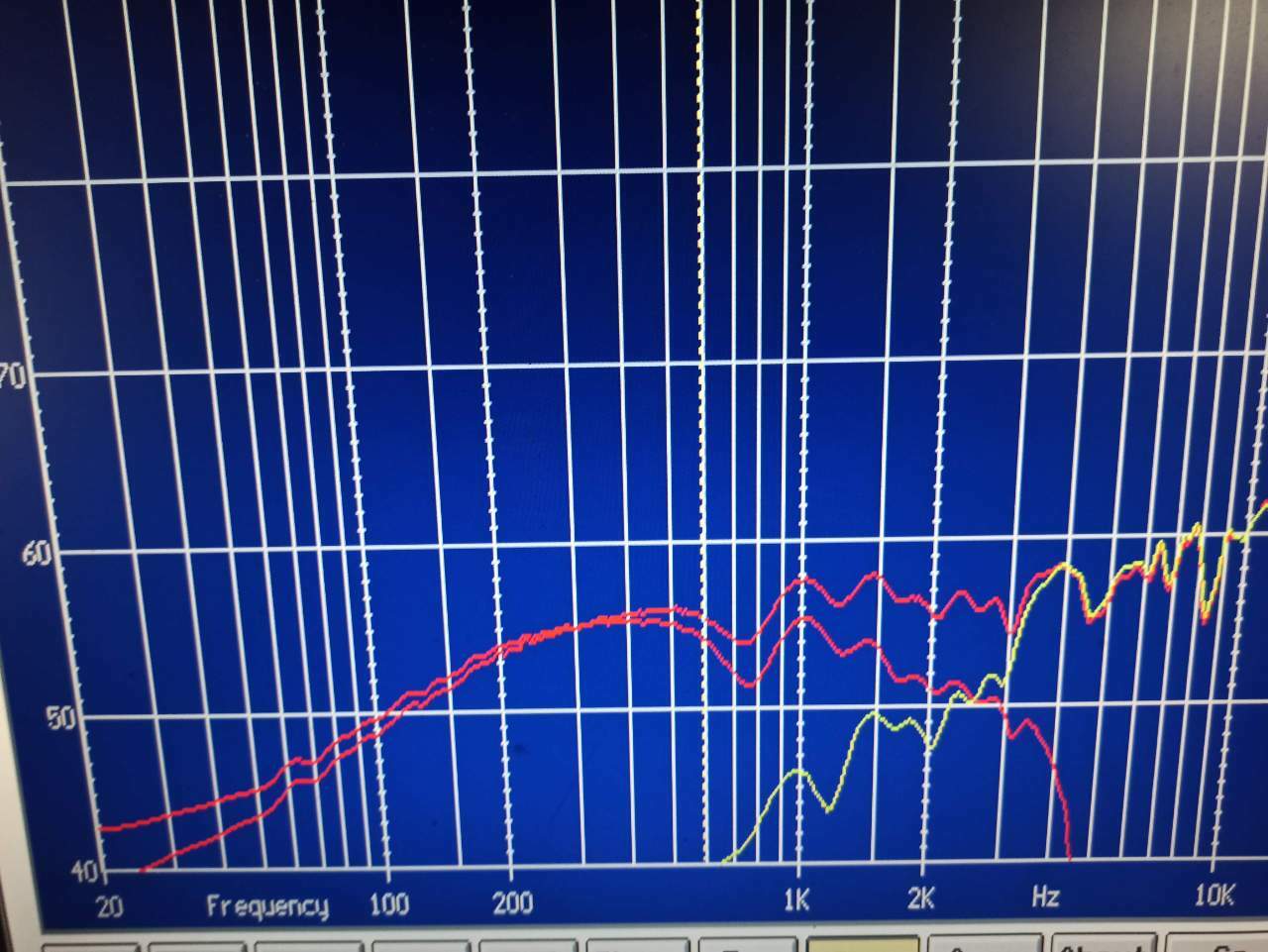

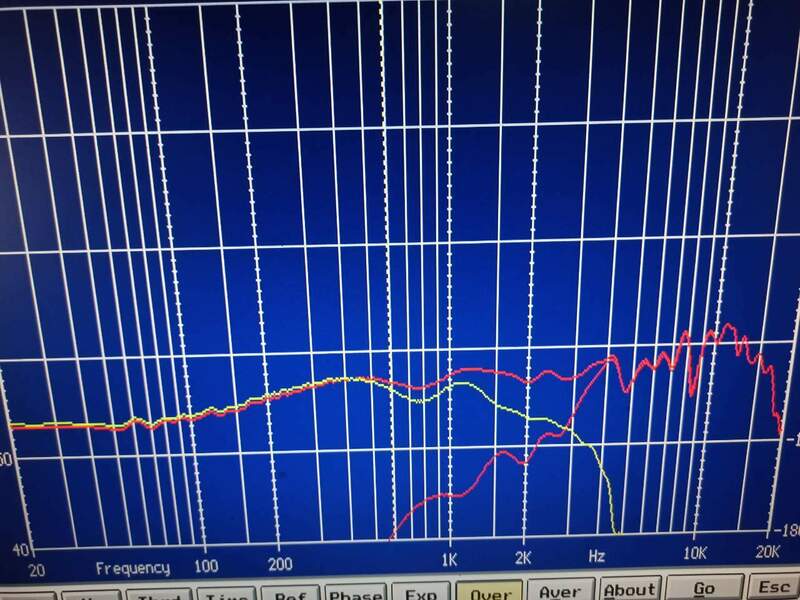

Altro filtro senza condensatore.

Mid b&w silver signature e ellipticor.

Come si vede una bobina e basta non basta sul mid...

Ci sono ben due celle altrimenti oltre i 4//5 kHz suona male e ha una esaltazione intorno ai 700 hz

Tutto questo il trollo lo sa benissimo e lo mette in pratica bei suoi straordinari progetti...

[evange]

Il 6/6/2022 at 10:40, Gici HV ha scritto:

nelle foto da te postate il frontale è diverso,non so quanto possa influire ma manca un pezzo che disallinea il tweeter dal medio e woofer.

Il frontale è curvato in modo tale da posizionare i driver nelle medesime posizioni del progetto Troels, senza avere di mezzo il gradino. Al di la di questo, chi lo ha costruito scrive dei feedback di bassi mirabolanti.....ma cosa? Ma dove? Manco con 250w dell'Emitter uscivano i bassi...ma manco i medio bassi.....

Visto che ho speso i soldi e l'ho realizzato posso dire che quel progetto non fa quello che promette?

Chi vuole quei mobili mi scriva, li regalo!!! Però non dite che non vi avevo avvisato...





[Dufay]

Anche ad un esame non approfondito e ovviamente senza nemmeno ascoltarle quelle Obl 15 di bassi non ci sarebbe stata nemmeno l'ombra... Eppure ci sono persone soddisfatte.

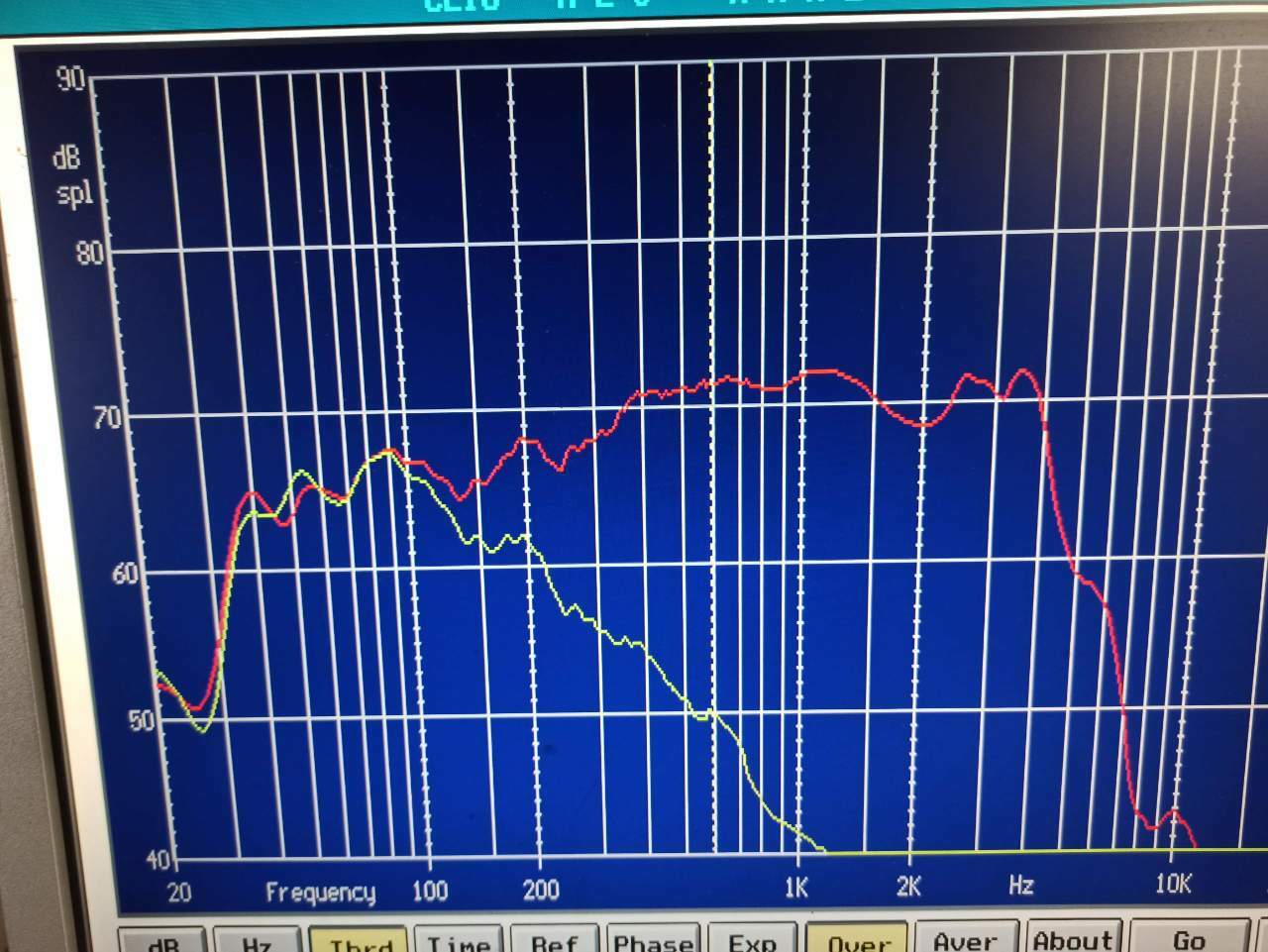

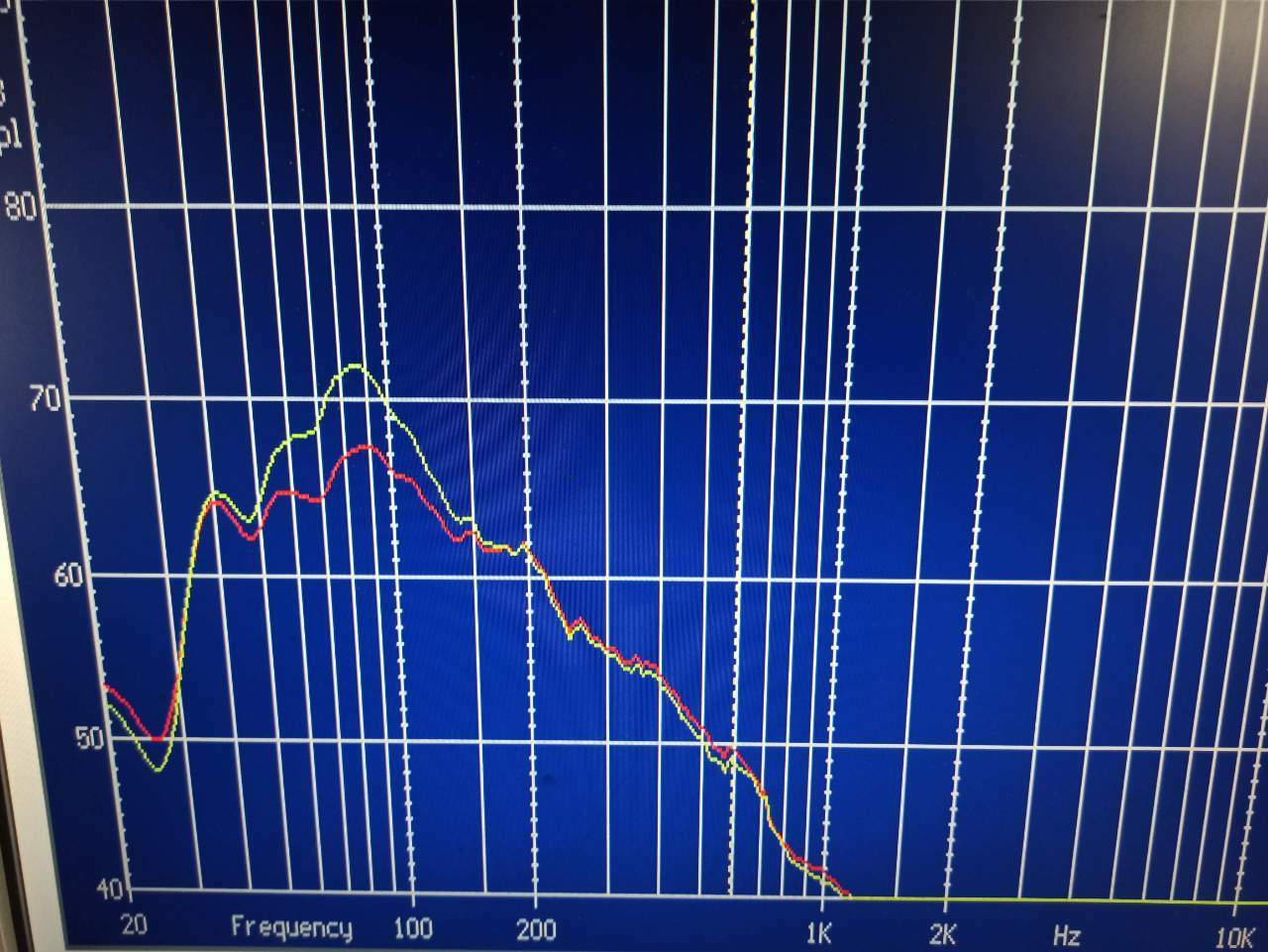

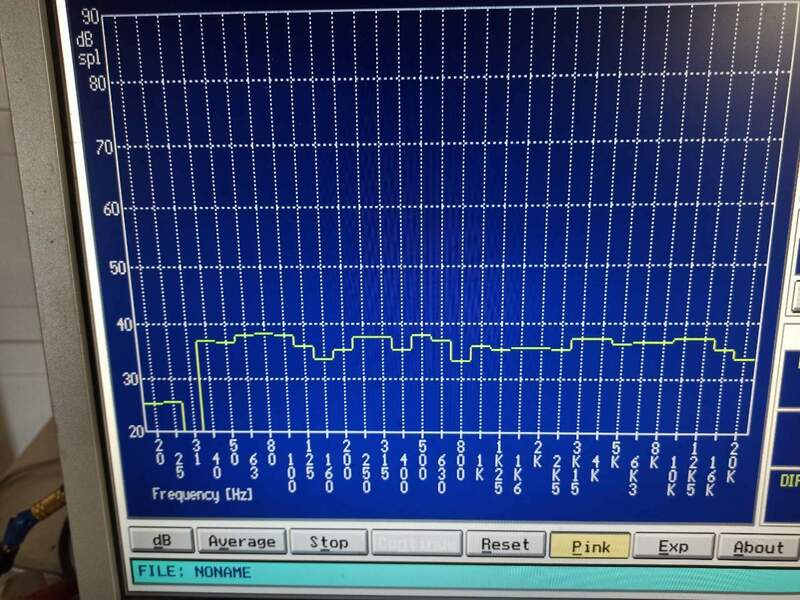

Comunque procedendo con la cassa di cui sopra . Ho attaccato anche i sub



[Dufay]

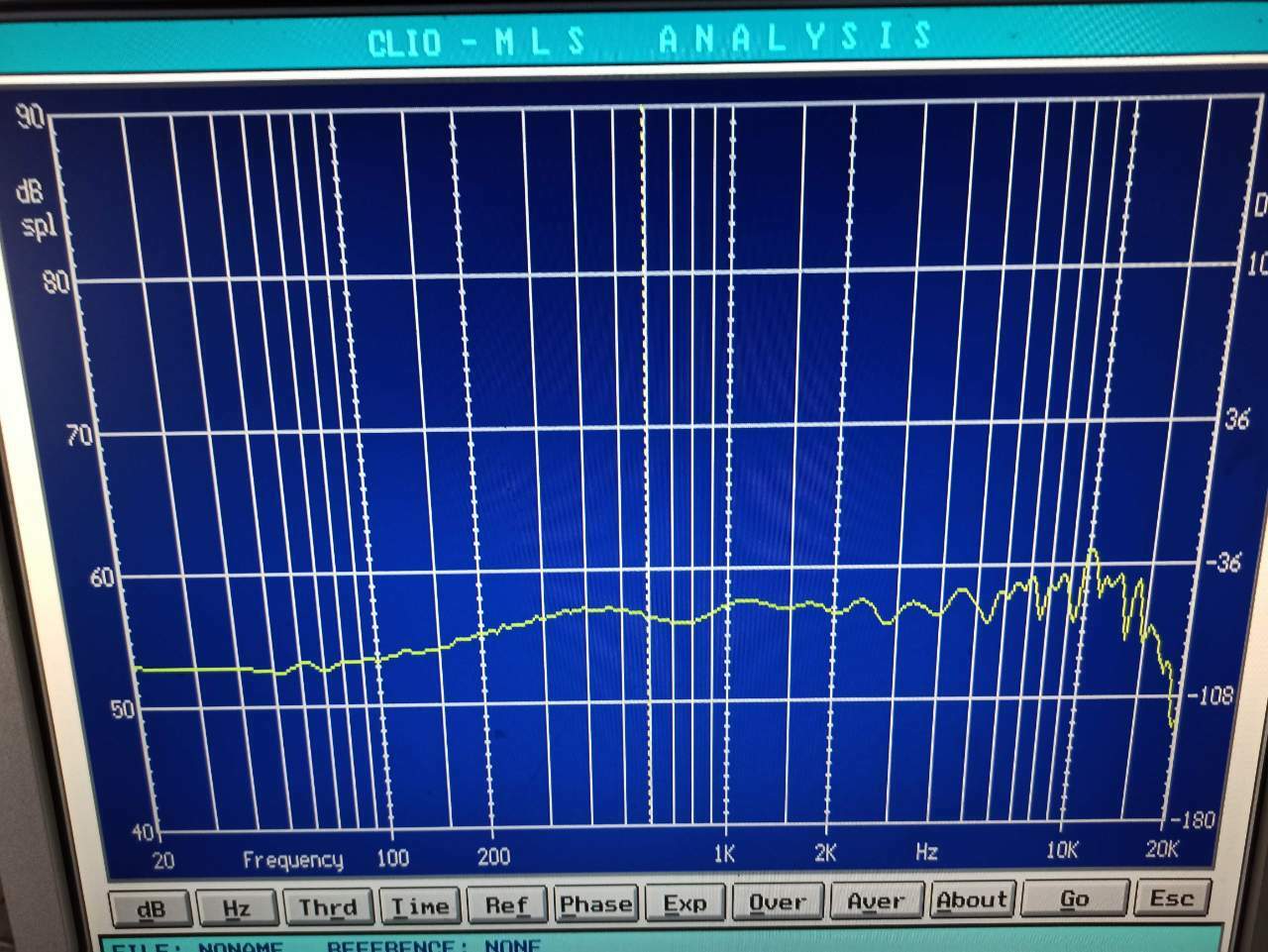

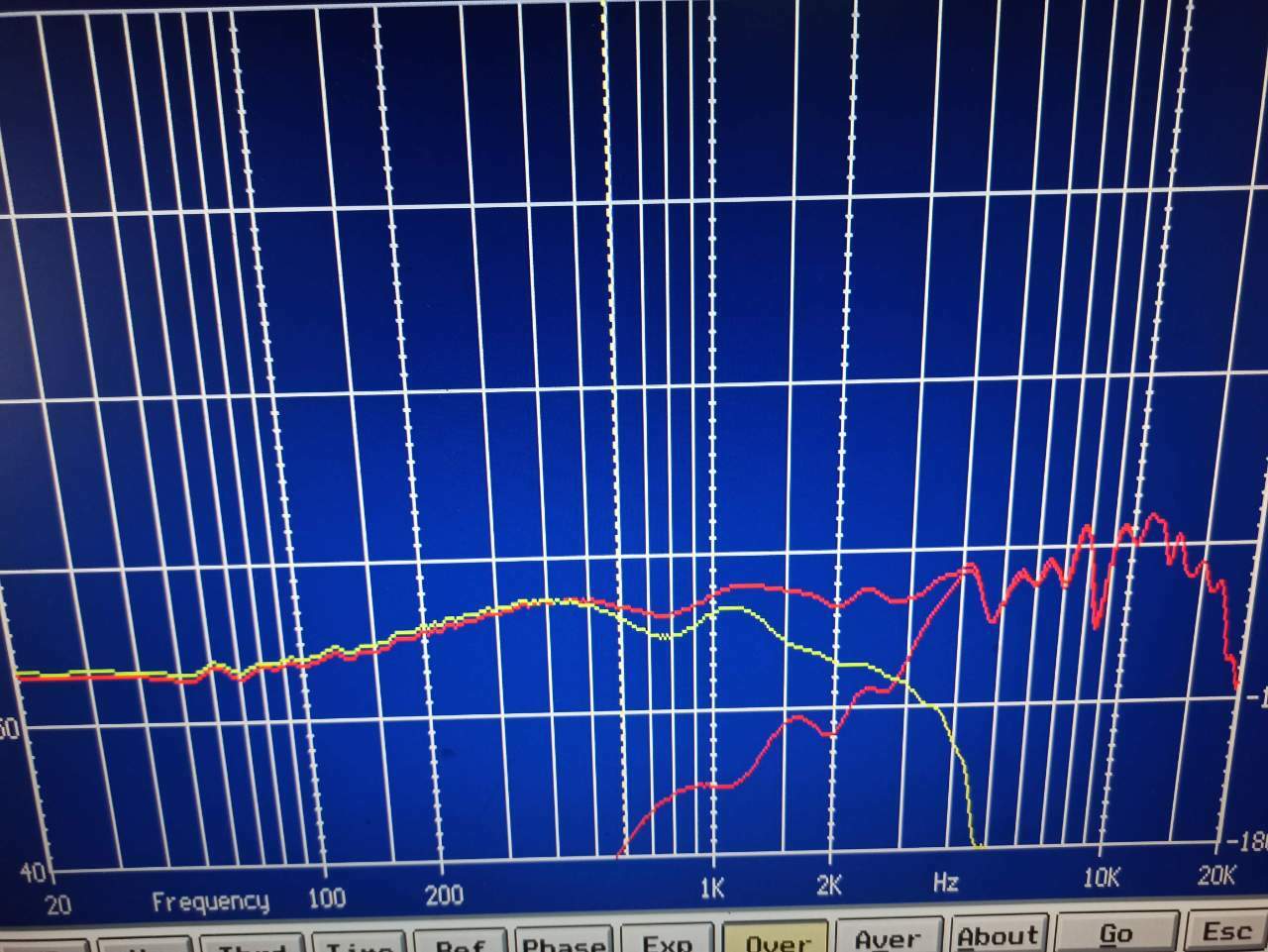

Aggiornamento.

Ed è un due vie... Me lo immagino il trollo a provare e riprovare.

[Coltr@ne]

4 ore fa, evange ha scritto:

chi lo ha costruito scrive dei feedback di bassi mirabolanti....ma cosa? Ma dove? Manco con 250w dell'Emitter uscivano i bassi...ma manco i medio bassi....

I bassi a dipolo non son per tutti

[evange]

8 ore fa, Coltr@ne ha scritto:

I bassi a dipolo non son per tutti

 Ho avuto per più di 10 anni le maggies 3.6R ed ero molto soddisfatto del tipo e quantità di basso che ascoltavo.

Ma questo OBL15 di Troels di bassi nemmeno l'ombra....ma nemmeno col binocolo.

Quindi mi chiedo, ma quelli che scrivono di averle realizzate e ci tirano fuori dei bassi mirabolanti, tanto da essere entusiasti proprio delle gamma bassa, che riferimenti hanno? Lo hanno mai ascoltato un impianto con dei bassi veri?

Scusate l'OT, ora taccio per sempre.
