@alexis Complimenti per l acquisto. In altro forum c è chi ha costruito cloni e li usa Under hang ( alla Viv per intenderci.

Per l originale importante la regolazione dell anti skating e posizione del pivot orizzontale rispetto alle tracce del disco che di fatto è il null point.



[BEST-GROOVE]

Il 06/07/2025 at 08:48, alexis ha scritto:

Mettiamoci questo gran classico, immagino sia uno dei più bei DD mai concepiti



Senza dubbio

[BEST-GROOVE]

Il 06/07/2025 at 08:56, alexis ha scritto:

assai ben suonante.. come spesso accade quando in gioco abbiamo vinile, triodi & trombe.. :-)





..... e tromboni assorti ad ascoltare.

[alexis]

Il 07/07/2025 at 22:36, Adda ha scritto:

Per l originale importante la regolazione dell anti skating e posizione del pivot orizzontale rispetto alle tracce del disco che di fatto è il null point.

Lo hai ascoltato l‘originale?

[Adda]

@alexis Buongiorno, purtroppo non ho avuto modo di ascoltare il braccio originale in quanto nessuno dei miei amici nella mia area lo ha acquistato. Ho ascoltato solo alcuni cloni costruiti con lo stesso principio di funzionamento.



[Alessandro Catalano]

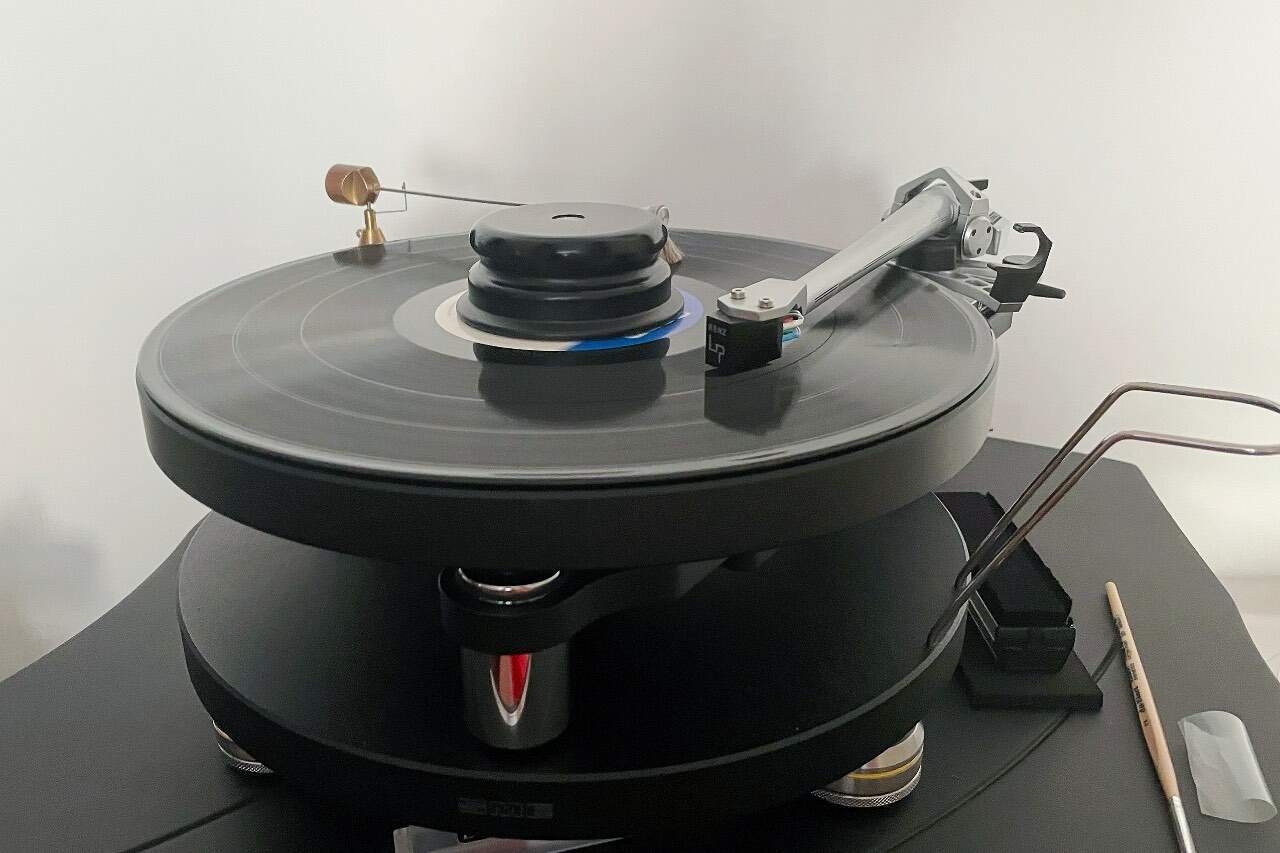

Il mio SME Model 10 con braccio SME Series IV e testina Benz Micro LP. Quello che mi piace di questo giradischi è la sua neutralità di riproduzione ed inoltre la su essenzialità accompagnata da una meccanica di alta precisione che contraddistingue tutta la produzione SME. Il suo fondatore, Mr. Alastair Robertson-Aikman un vero genio !



[gyrosme]

@Alessandro Catalano Che cos'è quell'elemento sulla destra fatto di tondino metallico?

[plinth art]

@gyrosme secondo me serve per proteggere la testina a riposo

[gyrosme]

@plinth art Si, può essere, è molto esposta.

[Alessandro Catalano]

@gyrosme Si esatto è il sistema che utilizza SME su tutti i piatti non rettangolari a proteine delle testine. E' un sistema semplice, robusto (è in acciaio cromato) ma molto efficiente. Come sempre SME bada all'essenzialità ed alla funzionalità.

Un saluto

Alessandro

[gyrosme]

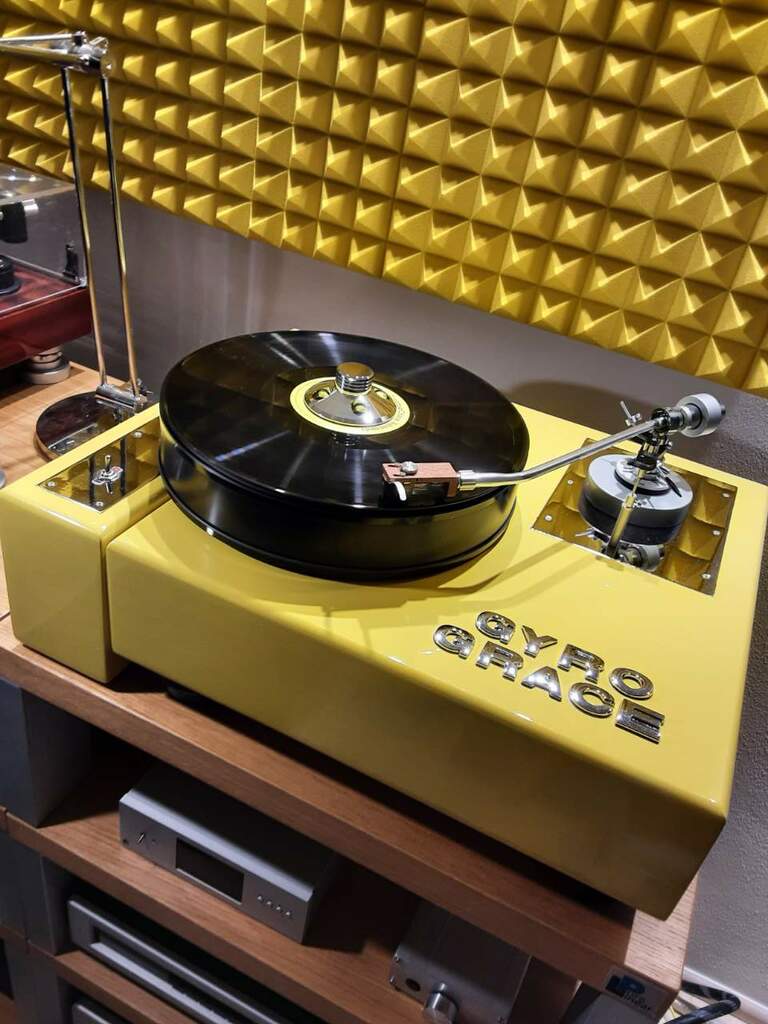

Ripropongo il mio gira autocostruito perché da oggi ha anche un nome...

[gabel]

@gyrosme ottima scelta, avrei usato un font un pelo più discreto… 🤣

[Gall]

@gyrosme

Visto che è una tua realizzazione perché non ce lo descrivi nel dettaglio.

[gyrosme]

La base è fatta di fogli sovrapposti di MDF e abete, prima dell'incollaggio ho ricavato il passaggio per i cavetti in uscita dal braccio che terminano dietro con una coppia di RCA.

Con una fresa ho ricavato le sedi per montare a filo le piastre del perno e del braccio, sempre con la fresa ho anche smussato gli spigoli per ingentilire un poco le forme e dare quell'aspetto un pò anni '60 che desideravo.

Il motore ho deciso di montarlo su un blocco separato, il modo più semplice per non avere trasmissione di vibrazioni.

Il blocco è realizzato con strati di MDF, più spesso della base per ottenere un peso finale abbondante, anche qua ho ricavato i passaggi per i cavi prima di incollare i vari strati.

Le piastre per motore, braccio e perno, molto semplici, sono state realizzate in ferro su mio disegno da un'officina locale, poi le ho fatte cromare da una ditta specializzata di Modena: quando si arriva al loro capannone sembra di essere nell'antro di Polifemo, poi ti ricevono con estrema cortesia e lavorano in maniera splendida.

Il motore e il relativo controller sono OriginLive in DC, la rotazione è molto regolare, ma il motore ha un lieve ronzio durante il funzionamento che ho ridotto adottando una puleggia di diametro doppio dell'originale in modo da dimezzare il numero dei giri e di conseguenza il ronzio. Già ora il risultato è buono ma devo provare con un altro motore che ho che mi sembra più silenzioso, devo solo aspettare che mi arrivi la puleggia che ho ordinato.

Il perno impiegato è Michell: avevo già il piatto Orbe montato sul Gyrodec quindi ho acquistato un perno, ho rimesso il piatto originale sul Gyrodec ed ecco piatto Orbe e perno per il nuovo gira.

Come braccio ho guardato in giro sul web, volevo comunque un braccio lungo non avendo vincoli di dimensioni della base, con aspetto un pò retrò, dato il tipo di giradischi che volevo costruire.

Ho visto alcuni Grace interessanti e molto ben conservati, alla fine ho deciso per un 840 (spero di ricordare bene la sigla) che è circa 11", tutto lucido e pieno di cromature, molto anni '60, ordinato in Giappone, arrivato in 10/15 giorni, tutto ok...

Come piedi ho acquistato quattro IsoAcoustics ISO-Puck, la cappa l'ho fatta fare su misura da Laseridea da cui mi ero già servito per il Gyrodec.

Per la verniciatura ha provveduto il carrozzaio Jury, un pò perplesso quando gli ho chiesto di verniciare un giradischi e di farlo giallo ma è stato veramente bravo, ha rifinito la superfice con una stuccatura  ovviamente migliore di quanto avevo fatto io e steso il bel (IMHO) colore che vedete in foto.

In definitiva mi sono divertito ma la cosa che più mi stupisce è che suona veramente bene...

[flamenko]

[rlc]

@flamenko no dai questo non puoi dire che sia bello

[flamenko]

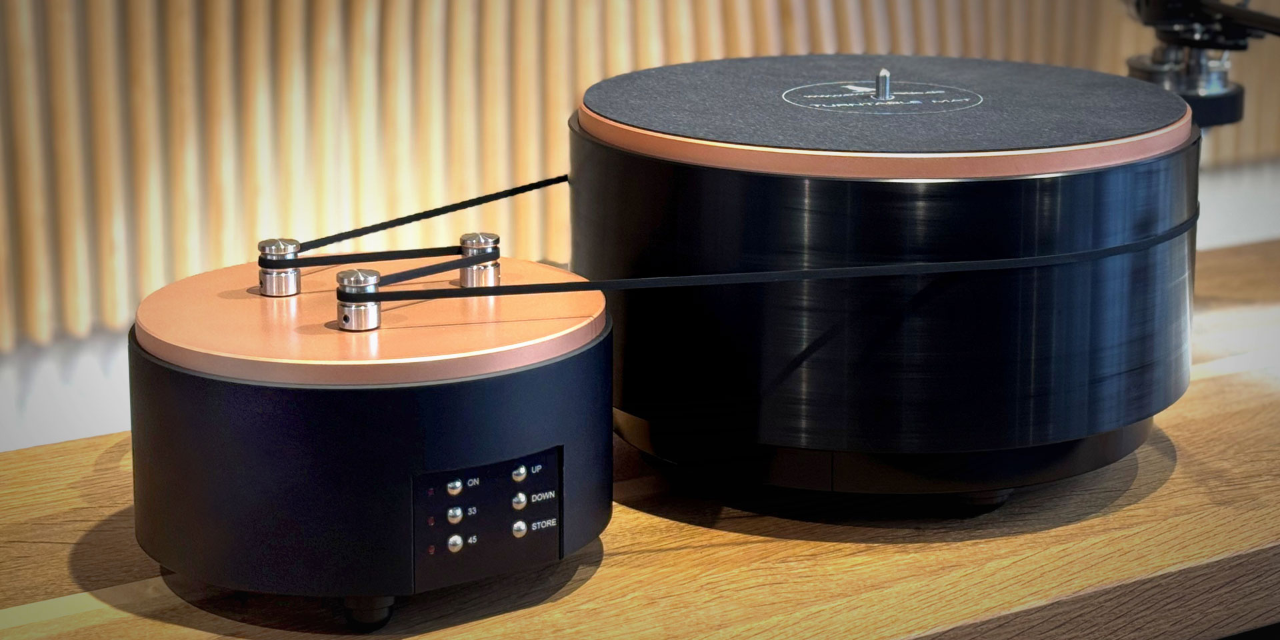

@rlc con tutto quello che è passato su queste pagine può starci pure lui.... ad ogni modo è il new di ac raven, macchina notevole!

[BEST-GROOVE]

Il 18/07/2025 at 17:54, gabel ha scritto:

ottima scelta, avrei usato un font un pelo più discreto… 🤣





Scherzi??? Per la terza eta è anche troppo piccolo!
