Finali sconosciuti con le 45. Chi li riconosce?

[mariovalvola]

Le cose da fare:

1) misura tutte le tensioni e disegnati uno schema del cesso a pedali

2) sostituisci il pericoloso zoccolo a baionetta con uno normale.

3) prova a ricavare l'impedenza primaria del trasformatore di uscita. Se fosse un 16K sarebbe ottimo. se fosse 14K sarebbe buono, se fosse 10K, ne prendi atto.

4) cerca in qualunque modo ( diretto o indiretto ) di misurare la induttanza primaria e/o perlomeno, la risposta in frequenza con una R serie al primario pari a 5000 Ohm ( considera per il calcolo della R serie l'impedenza di uscita del generatore ).



Ripeto: hai buone possibilità di tirarti fuori un giocattolino divertente.

Ci devi solo lavorare parecchio.

Usavo quel tubo quando mi sono sposato nel 1995. Mi ricordo ancora il colore particolarissimo che dava alla riproduzione. Ascoltare il clavicembalo era conturbante.



[mariovalvola]

se hanno imballato l'ampli con i tubi inseriti, è un miracolo che siano arrivate vagamente intere.

Quel tipo di filamenti, è fragile anche a freddo.

[magnaco]

@Stel1963 se volevi un finale con la 45 purtroppo ti sei sbagliato. Io ho un Triodino che montava la 2a3 con una piccola modifica adesso lo faccio andare con la 45 con grande soddisfazione.

[mariovalvola]

@magnaco Però, senza polemica, il trasformatore di uscita, se l'ampli è corretto ( con un omologo del  TU102 ), ha un carico primario bassino.

il resto, trimmare le tensioni per le correnti più basse sia anodica che filamento e sistemare la polarizzazione è fattibile ma ti resta una cosa un poco tirata via che ti lascia intuire le potenzialità del tubo ma che non ne rende giustizia.

Hai, infatti,  una Rp intorno a 1,6K con 3,5K che è un buon carico per un tubo con una Rp dimezzata quindi intorno a 800-900 Ohm.

Se ti capitasse, prova un trasformatore da 5/7KOhm di primario con una maggiore induttanza primaria.

esempio:

http://www.tube-amps.net/images/Hashimoto_Specs/H-20-7U_1024.jpg

ma anche

gli indimenticabili Tamura F-7003

La 45, così diventa sorprendente.

Ti verrebbero comodissimi anche per giocare con PX4 e RE604.

In Pushpull, in AB1, le 45 diventano davvero inaspettatamente monumentali.

Una spinta che ti lascia senza fiato.





[mariovalvola]

@Stel1963 Fatti coraggio e prova a fare le verifiche. Vedrai che ti diverti.



[joe845]

@mariovalvola sei veramente un'enciclopedia delle valvole... 😉

G

[mariovalvola]

@Stel1963Cerca di farti un'idea dello schema di massima, poi, togliendo la raddrizzatrice e preparando un disegno/foto  degli ancoraggi del trasformatore di alimentazione, lo accendi e misuri le varie tensioni in AC al trasformatore giusto per farti un'idea delle opzioni percorribili e segnatele per bene. Occhio. le tensioni non saranno basse. Se non conosci le tensioni di isolamento dei puntali, tieniti almeno un paio di guanti massaia.

[Dufay]

23 ore fa, Stel1963 ha scritto:

@mariovalvola mica lo dicevo io.  Me li hanno venduti come 45.  Da Audiocostruzioni

Vabbè dai solo 35 in meno. Quasi uguale

[magnaco]

@mariovalvola grazie del consiglio

Comunque che Audiocostruzioni possa tirare una sola del genere.

[magnaco]

@Stel1963 sei di Bologna?

[Stel1963]

@magnaco si.  Mi stupisce.  Non gli ho ancora telefonato.  Ne scritto. No, non di Bologna, di Cuneo.  Anche se vivo a Torino (ma lavoro a Cuni!).  I finali li ho presi 4 mesi fa.  Sono passato la scorsa settinana a ritirarli andando a Roma in macchina.  Di corsa, e senza darci manco una okkiata.  Ma solo perche mi fidavo.  Di solito controllo tutto.

[mariovalvola]

@Stel1963 appena riesci, stacca elettricamente il primario del trasformatore di uscita. Così qualche verifica riesci a farla. Non vorrei che ci fosse qualche altra sorpresa sul ferro di uscita. Tieni presente che la VT52 ( non la VT25) veniva anche chiamata 45 special e richiede un trasfo di uscita simile a quello di una 45 ma spesso con filamento intorno ai 7V.

Altra possibilità ( più remota): 😞 in origine usava una 50.

Urge quindi stimare il rapporto di trasformazione del bestione di Bartolucci.

[mariovalvola]

@Stel1963 E' già finito all'isola ecologica?

[Stel1963]

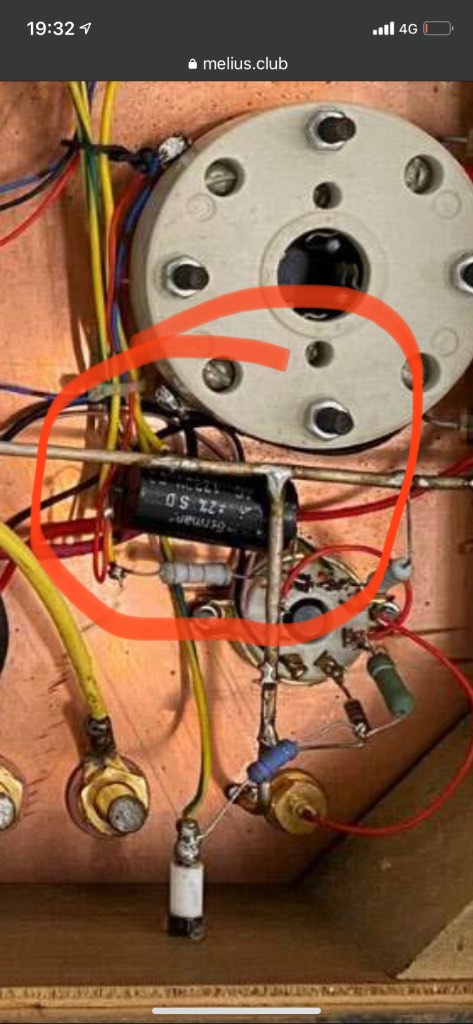

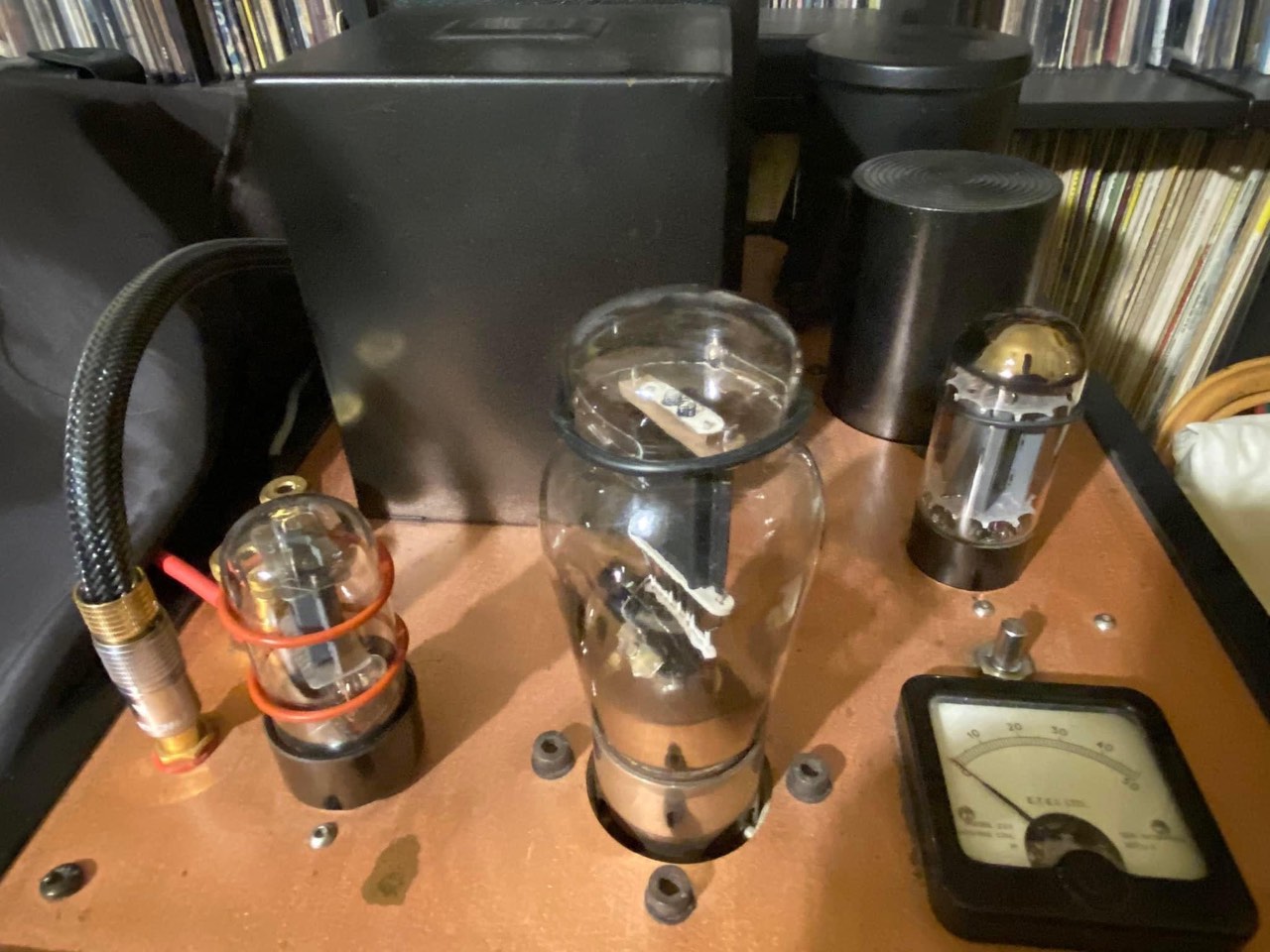

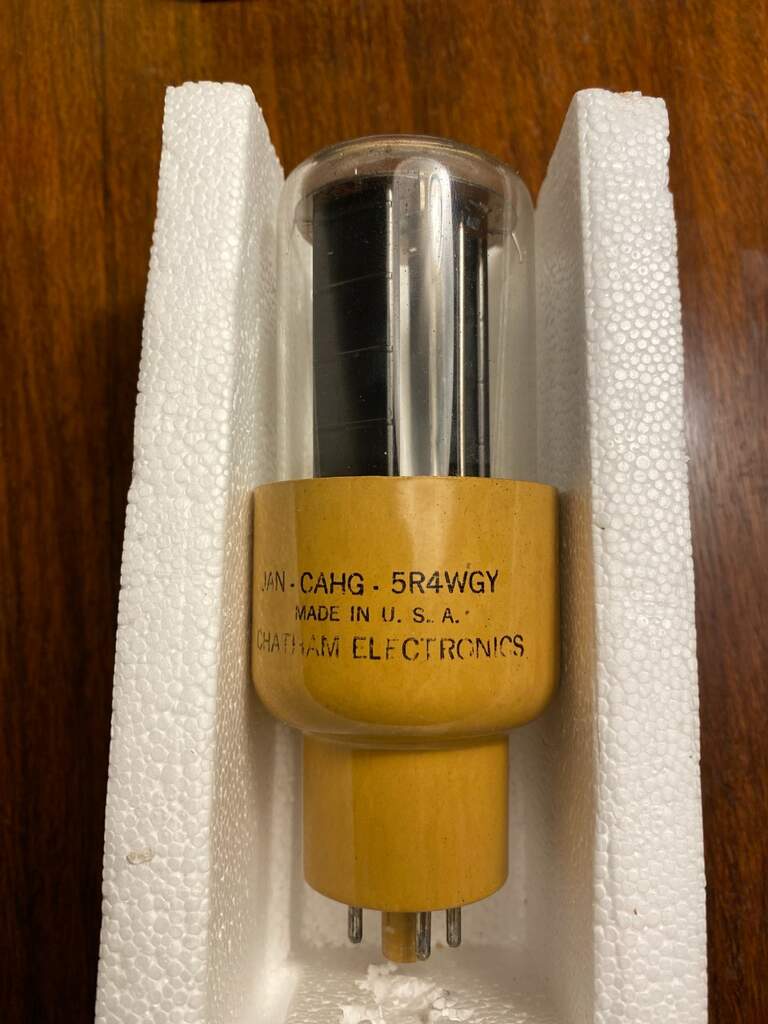

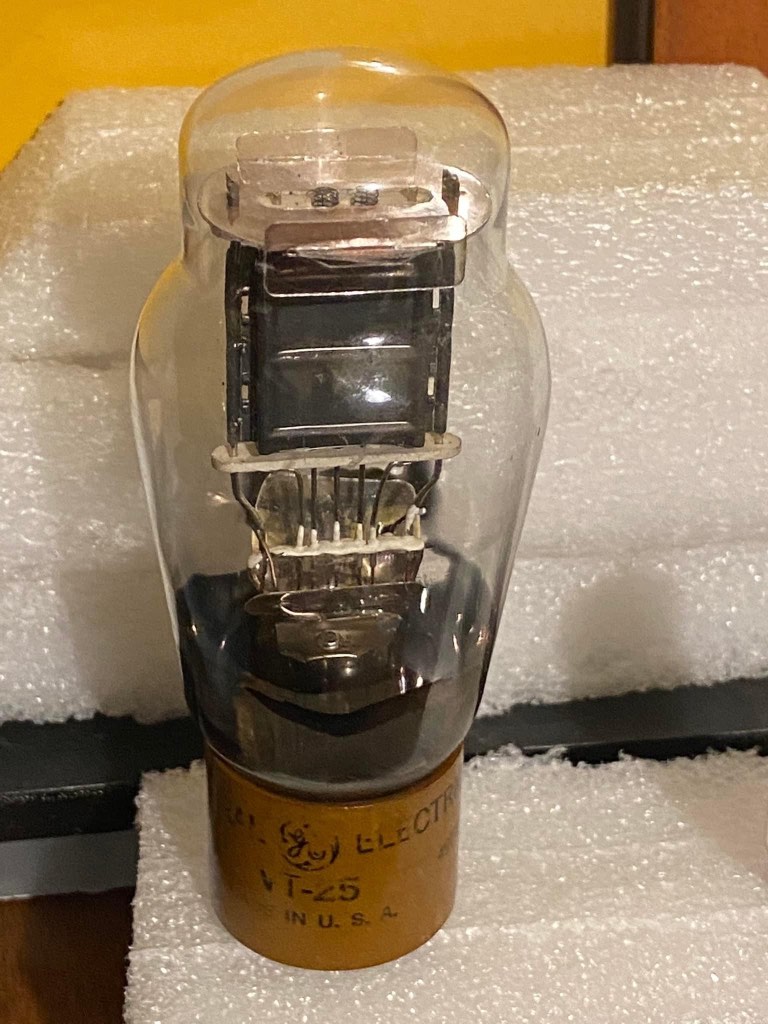

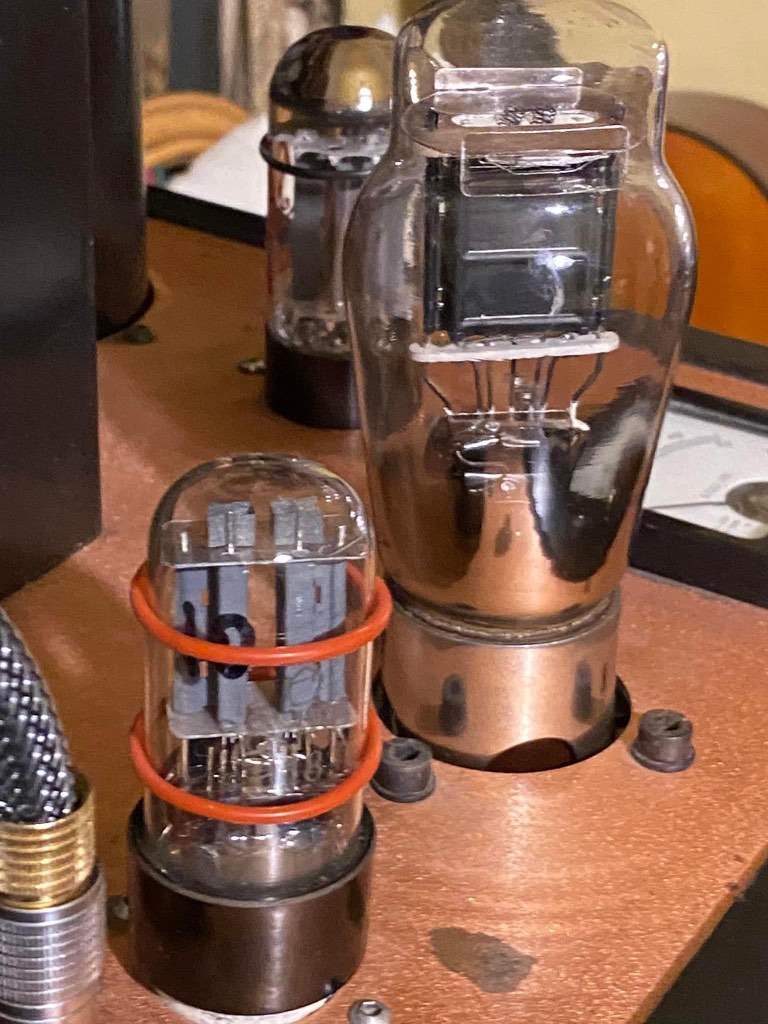

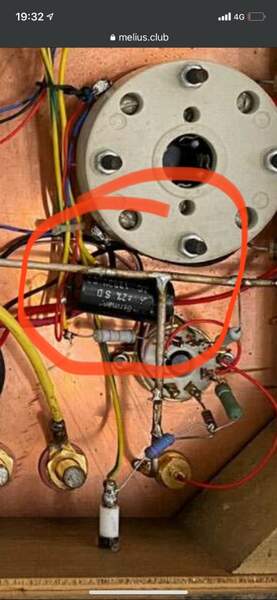

@mariovalvola no!  Sta suonando alla grande.   Bastava guardarlo, cosa che non avevo tempo per fare. Credo sia non  per le vt-25 (10y) ma per le le 810a (vt-62)visto che il trafo per le 25 sarebbe davvero eccessivo  Ed ho sostituito la raddrizzatrice con una gz34, stessi valori ma suona molto meglio.    Peraltro è molto ben costruito.  Condensatore di accoppiamento tra driver e finale mundorf copper oil, cablaggi segnale in argento (le masse però con cavo da elettricista... ma il rame è rame no?), connettori wbt, piastra in rame spessissima e molto pesante, resistenze e condensatori di qualità,  induttanza Tango Choke Coil (rettangolare nel contenitore cilindrico? Per estetica?) e condensatore principale carta olio (devo testarlo, ma l'apparecchio non ha 10 anni di vita credo).  Ora sono a Roma e poi a Foligno e poi a Tolosa, ma quando torno metto qui i valori rilevati.  Con le 10y suona molto molto bene, sarei curioso con le 801! Ma di quelle non ne ho….

Comunque le valvole con cui veniva erano tutte andate... meno male che lo ho comprato in negozio!!!! E descritto come "finale con le 45"!!!   Molto meglio comunque, per quello che lo ho pagato, manco i componenti ci si compra!

Ps... gli ho almeno tolto la terribile etichetta artigianale davanti ... attaccata con lo sputo. Quella triangolare la ho lasciata, dice 2.M.acoustic... dovrebbe essere la sua, ma chi sia non sono riuscito a capirlo

E poi... mi metterò a cercare 2 801a per provarle



[Stel1963]

Il 22/9/2022 at 14:47, mariovalvola ha scritto:

Urge quindi stimare il rapporto di trasformazione del bestione di Bartolucci.

Ok... come si fa? Sono in contatto con chi li ha costruiti (su fbk) ma mi dice che di trafo per le 801 e di trafo per le 25 ne ha costruiti parecchi, e tantissimi per altre valvole,  e dovrebbe averlo in mano per dirmi che trafo è.

Come si misura un trafo di uscita con un semplice tester? Impossibile credo?
