Finali sconosciuti con le 45. Chi li riconosce?

[mariovalvola]

Con il tester puoi solo misurare la resistenza del filo del primario.

Però, per farla semplice, che tensione ti ritrovi tra anodo e catodo della finale? Che corrente scorre?

Questo per capire se funge solo con la 801 oppure anche con la 10y.

Che tensione AC hai tra un anodo della raddrizzatrice e massa? ( Tieni presente che non puoi andare sopra i 550 v al netto della rtr ).

Ma chi ti ha detto che è un induttore Tango? Io ne ho fatte così acquistate da Patrizia Pispola alla fiera di Montichiari.

[Stel1963]

@mariovalvola ho il foglietto a torino. Mi sono annotato le varie tensioni. La calotta dell'induttore si smonta da sopra. E'nero verniciato e ha un'etichetta con scritto Tango Choke Coil e i valori (segnati anche quelli sui foglietto).   Anche i condensatori erano girati al contrario, non si leggevano. Smontati quelli di accoppiamento 0,11 uf Mundorf Copper Oil. Parte dei cablaggi sono molto rigidi, dissaldati un paio e grattati sono in argento. Chi lo ha fatto almeno sui componenti non ha risparmiato nulla, anzi.

[mariovalvola]

Il condensatore giallo, come può essere un Mundorf? Io, li ho sempre visto Neri e, gli Evo bianchi, Il condensatore cilindrico con faston è un polipropilene.

Gli induttori Tango, o hanno una sorta di spina che sporge cilindrica con i contatti oppure, quelle E+I hanno i fili marroni che escono sotto le calotte. Questa sera, faccio le foto.

[Ashareth]

21 minuti fa, mariovalvola ha scritto:

Il condensatore giallo, come può essere un Mundorf?

E' un condensatore ICEL

[joe845]

Che avevi prima della GZ34?

Perché a mio avviso è una delle raddrizzatrici peggiori. Già una GZ37 va meglio, per non parlare di AZ50 o altro?



G

[giggione]

@magnaco non penso Davide,forse i figli

[Stel1963]

@mariovalvola niet.  Lo pensavo anche io infatti lo ho smontato per sostituirlo con un jantzen rosso che avevo (in coppia) sottomano.  Una volta girato… lo ho religiosamente rimontato! Mai ne avevo avuto uno tra le mani.  Troppo cari per i miei gusti!

[Stel1963]

@joe845 prima c’era montata una chatam militare, la 5R4WGY.   La gz37 e la az50 sono drop-in?  La gz34 ha gli identici valori della 5r4…

[walge]

@Stel1963

la Gz34 ha una impedenza interna più bassa ed è a riscaldamento indiretto.

Quindi a parità di Vac in ingresso la tensione livellata in uscita è più alta.

Di fatto non sarebbero compatibili; direi che le mia preferenza va alla 34 (nos, le sovietiche sono ovviamente di più bassa qualità) ed è ovvio che sono da considerare sempre le tensioni da ottenere.

La 37 è parente della 34 ma ha una impedenza interna più alta ed ha una corrente di filamento di 2,8 A , non poco.

Notevole valvola che spesso ho usato avendone prese alcune a suo tempo, CV378 Mullard  e grazie alla sua dimensione degli elettrodi si può far lavorare al limite ( parlo delle Nos/nib ovviamente)

Quando parlo di impedenze interne intendo a parità di corrente erogata

[mariovalvola]

Ha ragione  @walge l'anodica si alza e non di poco.

Non comprendo ancora la storia del Mundorf. In rame? cosa vedi scritto sul contenitore?

[joe845]

@Stel1963 no, non sono completamente compatibili. c'è da fare qualche verifica...



G

[mariovalvola]

Gli induttori Tango sono così esternamente.

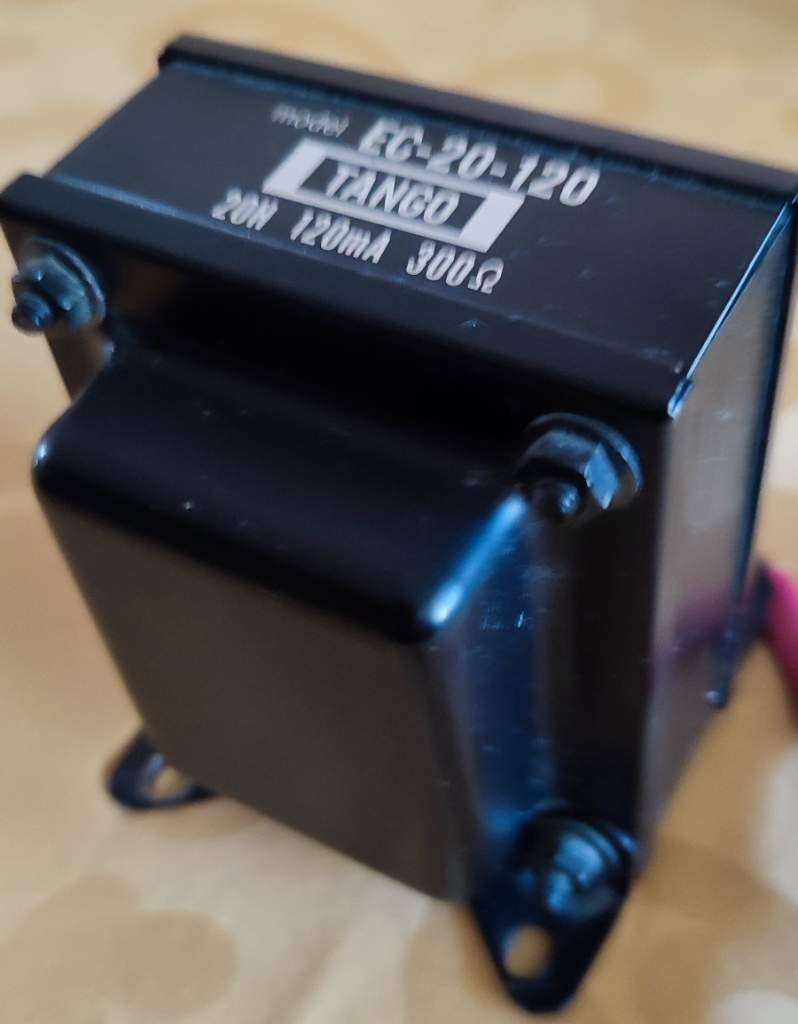

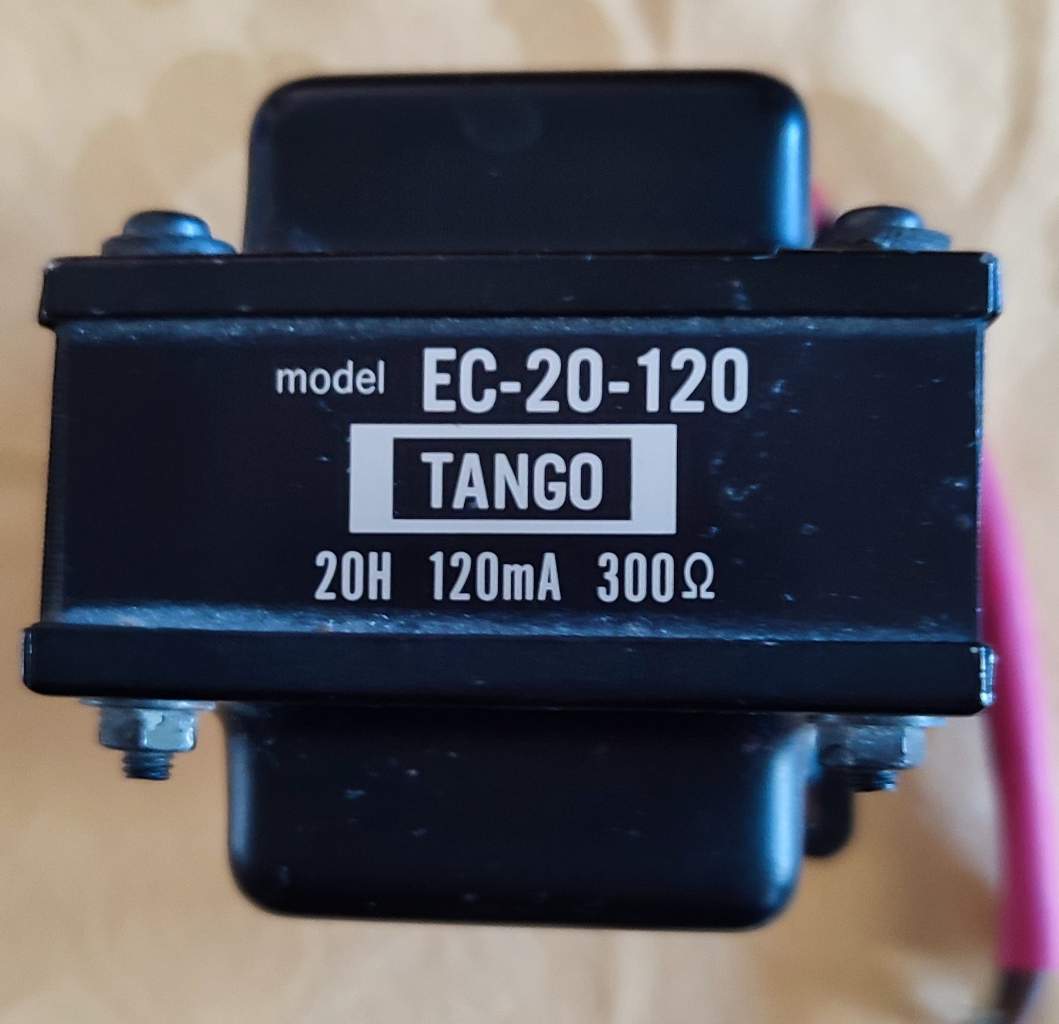

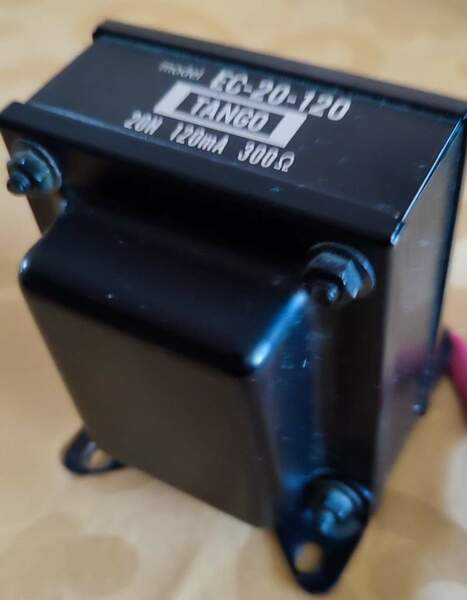

La serie più semplice:

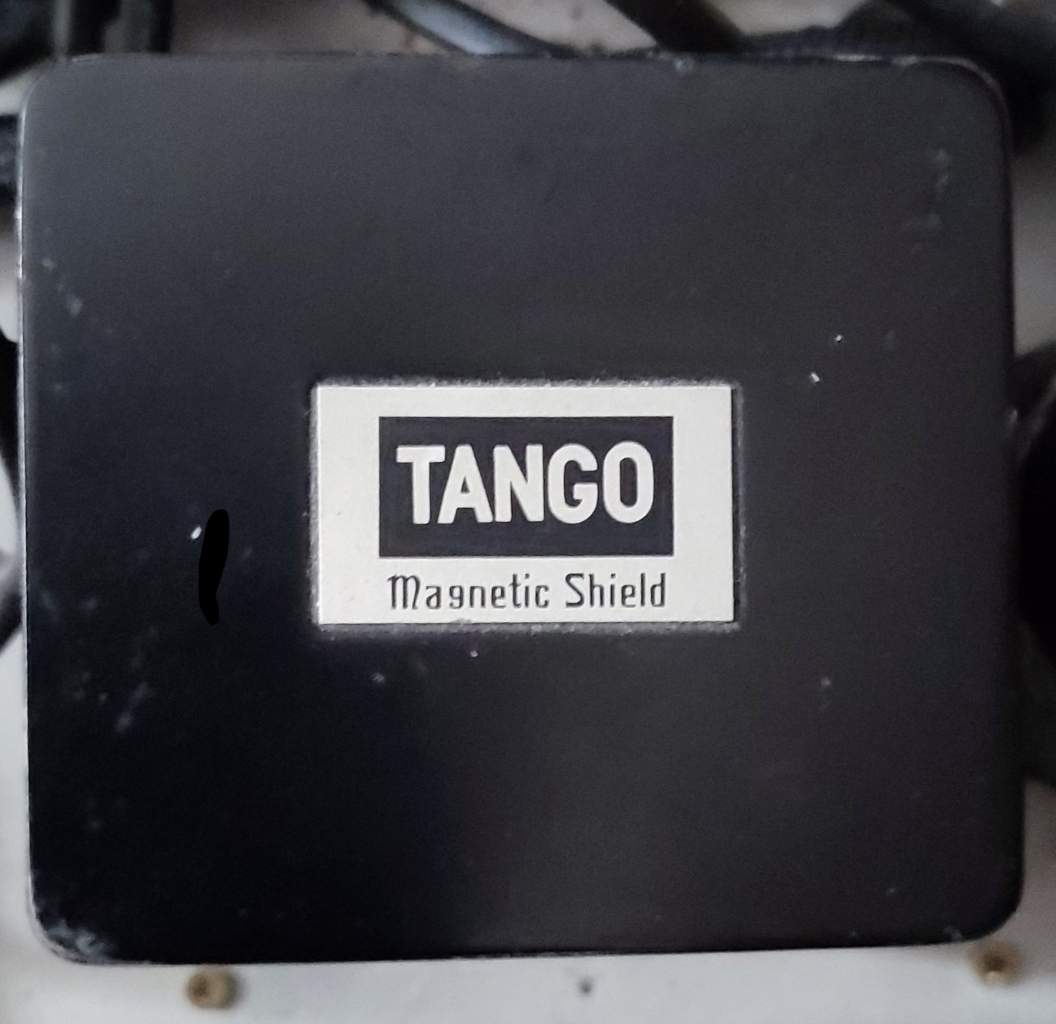

Sotto, La serie migliore con la doppia schermatura per usarli in alimentatori privi della capacità dopo la raddrizzatrice.

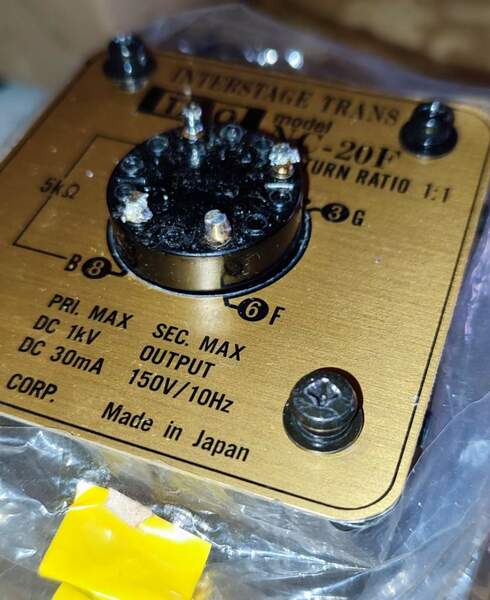

Il lato dei collegamenti è come questo interstadio ma, ovviamente, gli ancoraggi sono solo due.
