Quesito filosofico

[SHAR_BO]

Sono stato colto da un grande dubbio.

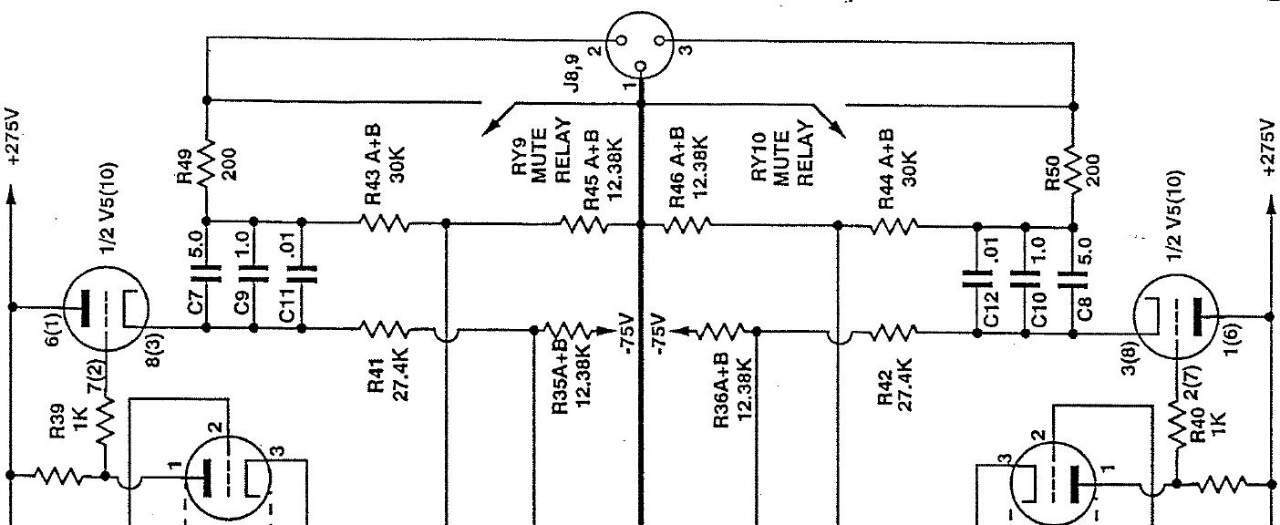

Abbiasi una sorgente con uscita bilanciata, tipo questa:



[SHAR_BO]

Come ben si vede, le 2 uscite sono pilotate direttamente da un circuito attivo, senza interposizione di trasformatore.

Quando tale sorgente è chiamata a pilotare un utilizzatore sbilanciato, es un finale con soli ingressi RCA,

a quanto ho visto in giro la cosa si risolve collegando assieme i pin 1 e 3 e da questi condurre il polo freddo del cavo sbilanciato, solitamente la calza metallica.

Chiedo:

così facendo in pratica si mette in cortocircuito l'uscita della sezione amplificatrice che pilota il pin 3,

questo è ben fatto?

Non si danneggia il circuito ?

Dall'uscita viene prelevata una controreazione: azzerando forzatamente l'uscita tramite il cortocircuito esterno, l'amplificatore funziona ancora regolarmente?



[sandrelli]

Pare l'out di un pre ARC LS5MK2...

https://www.arcdb.ws/model/LS5



https://melius.club/topic/10429-riparazione-audio-research-ls5/



c'è la R50 da 200 ohm che protegge dal transitorio iniziale

[joe845]

Esatto. D'altronde anche il comando di muting mette le uscite a massa.

G

[maxgazebo]

9 ore fa, SHAR_BO ha scritto:

Quando tale sorgente è chiamata a pilotare un utilizzatore sbilanciato, es un finale con soli ingressi RCA,

a quanto ho visto in giro la cosa si risolve collegando assieme i pin 1 e 3 e da questi condurre il polo freddo del cavo sbilanciato, solitamente la calza metallica.

Assolutamente no...di solito si sbilancia l'ingresso di una apparecchiatura per entrare con un RCA sbilanciato, mettendo a massa il polo freddo -...una uscita bilanciata difficilmente si sbilancia in questo modo, bisogna interporre uno sbilanciatore passivo con trasformatore di accoppiamento, proprio per evitare problemi al circuito d'uscita



Una cosa del genere



https://ampsandsound.com/products/xlr-to-rca-converters

[KT66]

Ciao Adriano,

la cosa più semplice da fare è prendere solo uno dei due rami per avere l'uscita sbilanciata, senza cortocircuitare a massa l'altro ramo... addirittura potresti usare due RCA e collegarne uno ad un ramo e uno all'altro, di modo da avere un'uscita in fase con l'ingresso e una con fase invertita. Ciao!!



Marco



P.S. Il trasformatore come sbilanciatore potrebbe essere una soluzione più elegante, ma andrebbe valutata per bene la sua interazione con i condensatori di uscita...

[gyrosme]

Trattamelo bene, eh, se no ti smonto le bielle della Glaskastl (è quella che c'è nel tuo profilo, giusto?)😄

[SHAR_BO]

@gyrosme

nooooooooooooo le bielle noooooooooooooo

tuttalpiù il fischio.





[gyrosme]

😄😄😄

[joe845]

@maxgazebo scusa, cosa intendi per polo freddo?

G

[corrado]

@joe845 credo intenda il polo con il segnale sfasato.

[joe845]

Lo penso anche io, in questo caso cosa cambia con il cosidetto "polo caldo" rispetto a metterlo a massa?

G

[maxgazebo]

@joe845 sì giusto per polo freddo si intende il polo negativo del segnale, mentre il polo caldo é il positivo



[joe845]

Non è così, i segnali sono uguali rispetto alla massa, cambia la fase.

E comunque se anche fosse negativo non è che non succederebbe nulla mettendolo a massa secco.

G

[corrado]

13 minuti fa, joe845 ha scritto:

Non è così, i segnali sono uguali rispetto alla massa, cambia la fase.

Però se non sbaglio in inglese vengono denominati hot e cold.

[joe845]

Può essere, ma ripeto che sono solo due canali con il segnale invertito di fase.

G

[Oscar]

Il circuito non si danneggia, ma neanche gode ad essere cortocircuitato.

Il muting di solito avviene in assensa di segnale.

Il corto invece avviene con segnale pieno.

Diaciamo che è meglio non sovraccaricare le uscite della fase non utilizzata.

Mentre vanno cortocircuitate nel lato ingresso se non fossero usate in bilanciato, per non captare rumori eo non avere l'ingresso "caricato" con tutti i problemi del caso.

[maxgazebo]

14 minuti fa, Oscar ha scritto:

Il circuito non si danneggia, ma neanche gode ad essere cortocircuitato.

Il muting di solito avviene in assensa di segnale.

Il corto invece avviene con segnale pieno.

Diaciamo che è meglio non sovraccaricare le uscite della fase non utilizzata.

Mentre vanno cortocircuitate nel lato ingresso se non fossero usate in bilanciato, per non captare rumori eo non avere l'ingresso "caricato" con tutti i problemi del caso.

Si, giusto, sto vedendo che si sta facendo molta confusione...negli stadi di uscita bilanciati veri, reali, i buffer di uscita sono 2 distinti, uno per il ramo positivo HOT ed uno per il ramo negativo COLD, dove al centro come polarità c'è lo 0 del GND

Quindi avremo due stadi di uscita distinti e separati, uno positivo rispetto al GND ed uno negativo

Ecco perchè non è buona norma cortocircuitare il polo freddo verso il GND, in quanto si metterebbe in corto il ramo di uscita negativo

Altro discorso è invece sbilanciare un ingresso, dove è norma chiudere a massa il polo COLD non utilizzato
