Quesito filosofico

[joe845]

Può essere, ma ripeto che sono solo due canali con il segnale invertito di fase.

G

[Oscar]

Il circuito non si danneggia, ma neanche gode ad essere cortocircuitato.

Il muting di solito avviene in assensa di segnale.

Il corto invece avviene con segnale pieno.

Diaciamo che è meglio non sovraccaricare le uscite della fase non utilizzata.

Mentre vanno cortocircuitate nel lato ingresso se non fossero usate in bilanciato, per non captare rumori eo non avere l'ingresso "caricato" con tutti i problemi del caso.

[maxgazebo]

14 minuti fa, Oscar ha scritto:

Il circuito non si danneggia, ma neanche gode ad essere cortocircuitato.

Il muting di solito avviene in assensa di segnale.

Il corto invece avviene con segnale pieno.

Diaciamo che è meglio non sovraccaricare le uscite della fase non utilizzata.

Mentre vanno cortocircuitate nel lato ingresso se non fossero usate in bilanciato, per non captare rumori eo non avere l'ingresso "caricato" con tutti i problemi del caso.

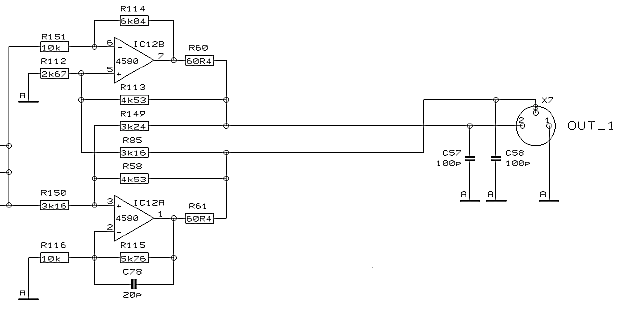

Si, giusto, sto vedendo che si sta facendo molta confusione...negli stadi di uscita bilanciati veri, reali, i buffer di uscita sono 2 distinti, uno per il ramo positivo HOT ed uno per il ramo negativo COLD, dove al centro come polarità c'è lo 0 del GND

Quindi avremo due stadi di uscita distinti e separati, uno positivo rispetto al GND ed uno negativo

Ecco perchè non è buona norma cortocircuitare il polo freddo verso il GND, in quanto si metterebbe in corto il ramo di uscita negativo

Altro discorso è invece sbilanciare un ingresso, dove è norma chiudere a massa il polo COLD non utilizzato

[joe845]

Non c'è un negativo. C'è un segnale opposto in fase all'altro.

G

[Oscar]

@joe845 tecnicamente sono un positivo e un negativo riferiti a massa.

Anche nel professionale sono indicati con + e - e GND

[maxgazebo]

1 ora fa, Oscar ha scritto:

@joe845 tecnicamente sono un positivo e un negativo riferiti a massa.

Anche nel professionale sono indicati con + e - e GND

infatti...non capisco l'insistenza

[joe845]

@maxgazebo e io non capisco la tua. Secondo te, in un ampli pushpull, i due segnali che escono dallo stadio che da sbilanciato porta il segnale a essere bilanciato, sono sfasati ma entrambi positivi rispetto a massa o uno sta sopra a massa e l'altro sotto?



Altro esempio; i livelli del segnale della rete ethernet sono sempre 5v rispetto a massa (ma sfasati)  o sono uno a 5v e l'altro a -5v?



G

[SHAR_BO]

Ragazzi non facciamo casino, che già sono confuso di mio.

La definizione segnale + e segnale - è esatta in quanto si riferisce ad un segnale in fase ( + ) o in opposizione ( - ) rispetto all'ingresso.

NON INDICA

che il segnale sia positivo o negativo rispetto a massa.

Non è un alimentatore duale, trattandosi di segnale accoppiato in alternata il concetto non si applica.







[pro61]

E' vero che sono due sinusoidi sfasate, ma siccome una si deve infilare in un PNP ed un'altra in un NPN, per convenzione, gli dovrai pur dare un nome, + e - appunto.

[maxgazebo]

@joe845 l'uscita del segnale bilanciato non è positivo rispetto a massa, nel senso che essendo sfasato di 180° si da per definizione segno meno, negativo, sempre rispetto a massa

Poi se per te non è negativo ma è solo invertito di fase rispetto a massa va bene uguale, tanto stiamo parlando della stessa cosa, ma per definizione si dice che è negativo, non sono io che lo dico





[maxgazebo]

@SHAR_BO si infatti, per me sono precisazioni inutili visto che parliamo di alternata, non di continua, ma se mettiamo in discussione pure le definizioni universali...

[joe845]

@SHAR_BO appunto, sono 10 mail che lo dico ma senza successo...



G

[Oscar]

Nomenclatura

[Oscar]

Sta di fatto che una circuitazione realmente bilanciata ingresso-uscita è di fatto una circuitazione doppia che tratta il segnale allo stesso modo rispetto alle due fasi/segnali che lo attraversano.

Diversa è la cosa nelle elettroniche che bilanciano e sbilanciano il segnale al loro interno, ma qui il discorso cambia a tutti gli effetti.

[joe845]

Quello che è sicuro è che il "negativo" non ha valori di tensione negativi (cioè inferiori agli 0v del gnd).
