Stereorama 2000. Chi lo costruiva?

[MixToshiba]

@Paolo 62 se guardi il mio secondo video, è esattamente quello che ho fatto. Come ho spiegato, per farlo ho dovuto modificare la piedinatura dell'attacco DIN. Certamente non suona come i miei Toshiba 330 e 335, e neppure come il SA - 304 Toshiba che ho allestito a casa dei miei. Però si lascia ascoltare gradevolmente.

[Paolo 62]

@MixToshiba Ma si sente meglio dall'ingresso aux che dal giradischi?

[MixToshiba]

@Paolo 62 il confronto tra mp3 e giradischi è sempre impietoso: ho fatto prove con diversi dischi in mio possesso. Si sente meglio dal giradischi, nonostante un po' di rumorosità di fondo trasmessa dalla meccanica ed avvertibile nei piani di musica classica.

Se fai attenzione al  mio secondo video, alterno tra mp3 e disco, e la differenza è ben percettibile anche ascoltando tramite il video, e nonostante il disco sia abbastanza logoro.

[Paolo 62]

@MixToshiba Forse l'ingresso a norme DIN dello stereorama non è pienamente compatibile con gli apparecchi con uscite RCA.

[MixToshiba]

@Paolo 62 l'ingresso DIN usa il medesimo circuito dell'uscita della testina. Dalla testina i cavi vanno a finire nello stesso punto in cui arrivano i cavi dell'innesto DIN.

[Paolo 62]

@MixToshiba Da quel che sento l'ascolto dal giradischi produce più bassi. Forse c'è una qualche differenza in termini di parametri elettrici tra la testina del giradischi e l'uscita del PC.

[MixToshiba]

@Paolo 62 più bassi e più alti. In generale il suono è molto più nitido, mentre quello da youtube è sempre ovattato. Ma penso sia un limite degli MP3. Stesse differenze ho riscontrato sui più quotati impianti che ti ho citato.

[Membro_0022]

12 ore fa, MixToshiba ha scritto:

si sente un "bump" sia all'accensione che allo spegnimento nelle casse,

Temo che possa essere strutturale. Quell'amplificatore sicuramente lavora con una singola tensione di alimentazione ed ha gli altoparlanti collegati ai transistor finali tramite un condensatore elettrolitico, ovviamente senza relè di ritardo.

Era fatto così il 99% dei circuiti con gli AC187/188, mettere l'alimentazione duale avrebbe eliminato il problema ma anche aumentato non di poco il costo dell'alimentatore (più rame nel trasformatore, doppio rettificatore, doppio condensatore di filtro).

Se il circuito è fatto come penso, il "bump" non si elimina a meno che non si aggiunga un relè con l'apposito circuito di comando per inserimento ritardato e disconnessione rapida delle casse.



[TheoTks]

13 ore fa, MixToshiba ha scritto:

i interesserebbe montare una testina magnetica, adottando un pre-phono interno, e sarei curioso di sapere quali sono i problemi riscontrati da Fabio.

Da quel che ricordo (sono passati quasi 50 anni), col peso previsto dalla testina, il braccio di tanto in tanto perdeva la traccia, per far andare il sofisma si doveva mettere 5  grammi almeno, ma anche così, c'era ancora qualche inconveniente

Fortunatamente avevo una amica che cercava proprio uno stereorama2000 e lo vendetti a lei, ovviamente con la sua testina originale, e a Fabio diedi un compatto di miglior qualità.



[MixToshiba]

@lufranz appena possibile farò alcune fotografie per farti vedere come è fatto il circuito di alimentazione e quello a transistor

@TheoTks date le difficoltà nell'adattare il piatto bsr originale credo che mi convenga sostituirlo con qualche modello già predisposto per la magnetica.

[Paolo 62]

Il bump che si sente accendendo un apparecchio a transistor non deve preoccupare perchè l'altoparlante lo sopporta.

[MixToshiba]

@Paolo 62 ti ringrazio del riscontro. Per valutare se tutto nella norma farò un video in modo da sentire le vostre opinioni.

[Paolo 62]

Personalmente eviterei di cambiare il giradischi incorporato nello stereorama perchè anche l'amplificazione e le casse sono di modesta qualità, proporzionata a quella del giradischi.

[TheoTks]

9 ore fa, Paolo 62 ha scritto:

anche l'amplificazione e le casse sono di modesta qualità

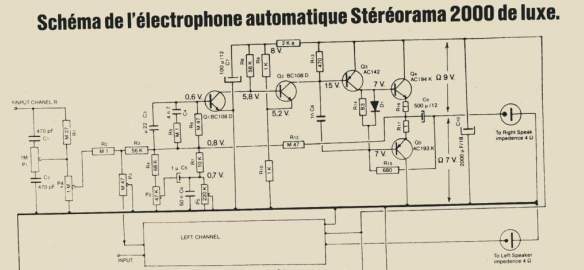

Direi, questo è lo schema, fortemente imparentato con quello di una radiolina a transistor.

-

[claudiofera]

Caso di agattamento terapeutico.

[MixToshiba]

@TheoTks riesci a fornirmelo in formato meglio leggibile?

[TheoTks]

 @MixToshiba prova a scaricarlo dalla nuvola:

https://drive.google.com/file/d/1iGw4L4B1Hd3s1k7JA1pPmtCVQ5wKCruM/view?usp=share_link

[MixToshiba]

@TheoTks molte grazie. Intanto mi serve nel caso mi decida a sostituire condensatori, poi si vedrà
