Stereorama 2000. Chi lo costruiva?

[MixToshiba]

@Paolo 62 più bassi e più alti. In generale il suono è molto più nitido, mentre quello da youtube è sempre ovattato. Ma penso sia un limite degli MP3. Stesse differenze ho riscontrato sui più quotati impianti che ti ho citato.

[Membro_0022]

12 ore fa, MixToshiba ha scritto:

si sente un "bump" sia all'accensione che allo spegnimento nelle casse,

Temo che possa essere strutturale. Quell'amplificatore sicuramente lavora con una singola tensione di alimentazione ed ha gli altoparlanti collegati ai transistor finali tramite un condensatore elettrolitico, ovviamente senza relè di ritardo.

Era fatto così il 99% dei circuiti con gli AC187/188, mettere l'alimentazione duale avrebbe eliminato il problema ma anche aumentato non di poco il costo dell'alimentatore (più rame nel trasformatore, doppio rettificatore, doppio condensatore di filtro).

Se il circuito è fatto come penso, il "bump" non si elimina a meno che non si aggiunga un relè con l'apposito circuito di comando per inserimento ritardato e disconnessione rapida delle casse.



[TheoTks]

13 ore fa, MixToshiba ha scritto:

i interesserebbe montare una testina magnetica, adottando un pre-phono interno, e sarei curioso di sapere quali sono i problemi riscontrati da Fabio.

Da quel che ricordo (sono passati quasi 50 anni), col peso previsto dalla testina, il braccio di tanto in tanto perdeva la traccia, per far andare il sofisma si doveva mettere 5  grammi almeno, ma anche così, c'era ancora qualche inconveniente

Fortunatamente avevo una amica che cercava proprio uno stereorama2000 e lo vendetti a lei, ovviamente con la sua testina originale, e a Fabio diedi un compatto di miglior qualità.



[MixToshiba]

@lufranz appena possibile farò alcune fotografie per farti vedere come è fatto il circuito di alimentazione e quello a transistor

@TheoTks date le difficoltà nell'adattare il piatto bsr originale credo che mi convenga sostituirlo con qualche modello già predisposto per la magnetica.

[Paolo 62]

Il bump che si sente accendendo un apparecchio a transistor non deve preoccupare perchè l'altoparlante lo sopporta.

[MixToshiba]

@Paolo 62 ti ringrazio del riscontro. Per valutare se tutto nella norma farò un video in modo da sentire le vostre opinioni.

[Paolo 62]

Personalmente eviterei di cambiare il giradischi incorporato nello stereorama perchè anche l'amplificazione e le casse sono di modesta qualità, proporzionata a quella del giradischi.

[TheoTks]

9 ore fa, Paolo 62 ha scritto:

anche l'amplificazione e le casse sono di modesta qualità

Direi, questo è lo schema, fortemente imparentato con quello di una radiolina a transistor.

-

[claudiofera]

Caso di agattamento terapeutico.

[MixToshiba]

@TheoTks riesci a fornirmelo in formato meglio leggibile?

[TheoTks]

 @MixToshiba prova a scaricarlo dalla nuvola:

https://drive.google.com/file/d/1iGw4L4B1Hd3s1k7JA1pPmtCVQ5wKCruM/view?usp=share_link

[MixToshiba]

@TheoTks molte grazie. Intanto mi serve nel caso mi decida a sostituire condensatori, poi si vedrà

[ab1058]

@MixToshiba

Ero riuscito a montare una Shure M44 sullo Stereorama... tanto lavoro per nulla.

Come pre riaa un bel kit Amtron comperato alla GBC, sostituita la molla della regolazione del peso così riuscivo a "restare" sui 3 grammi. Tutto bene quindi. No !

Il motore del BSR è un emettitore di campo dalla potenza incredibile ! Non è schermato.

La povera Shure "tirava su" i 50 Hz come un formichiere digiuno.

Il ronzio variava con la posizione del braccio, aumentava e diminuiva  avvicinandosi e allontanandosi dal motore.

Lassa star !



[MixToshiba]

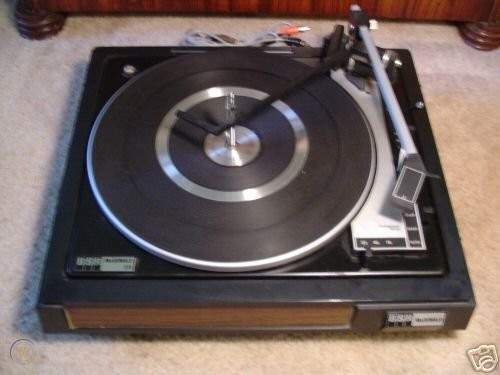

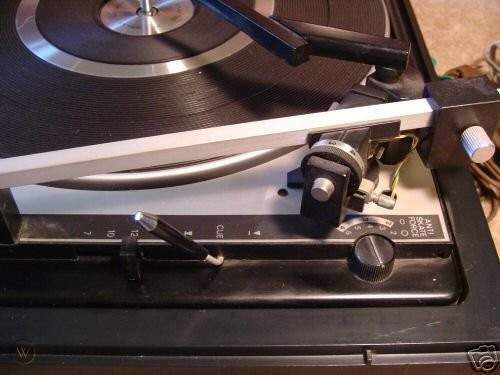

@ab1058 hai fatto quello che avevo in mente inizialmente. Avevo però già letto che quei motori non erano schermati e quindi non usabili con testina magnetica. Infatti il mio "upgrade" passerebbe prima per la sostituzione del piatto con uno, sempre BSR, di tipo predisposto per magnetica. Quei piatti, tipo questo, peraltro hanno anche la regolazione del peso, e l'antiskating:

[MixToshiba]

Ciao a tutti.

Ho terminato un primo restauro di due esemplari di stereorama.

Il restauro per ora si è concentrato sulla meccanica, sui potenziometri, e sulla modifica dell'innesto DIN 5 poli.

Ora acquisterò nuovi condensatori per una revisione elettrica.

Ecco i risultati.

Il secondo dei due l'ho testato con dei diffusori provvisori che usai i primi mesi dopo l'acquisto del primo Toshiba: scale di cartone con altoparlanti BMW da 4 Ohm.

Il suono di questi stereorama è sorprendentemente gradevole, di certo non meritano la fama sinistra che hanno.





C'è stato un problema con questa registrazione, ad un certo punto non si sente più l'audio ma è colpa del mio S22 plus... lo rifaccio stasera.
